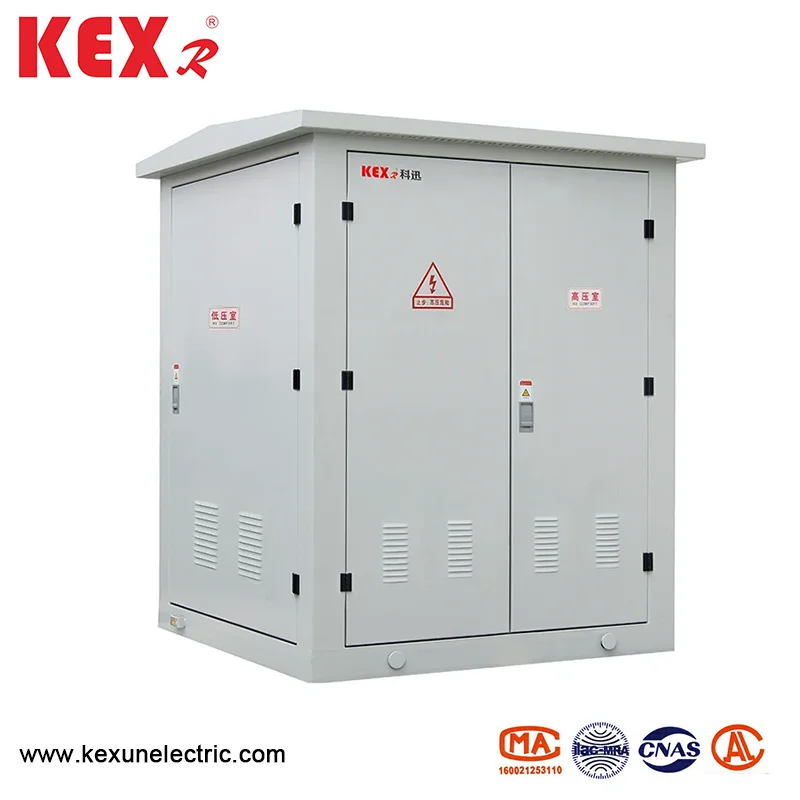

小型化されたヨーロッパのボックスタイプ変電所

Kexunは、中国の高品質のYB□-12小型ヨーロッパのボックスタイプの変電所の生産を専門とするメーカーです。その製品は、使いやすく、輸送に便利で、環境にやさしく、汚染がない、強い腐食抵抗です。それらは、都市の電力網の再建、住宅地、工業団地、ビジネスセンター、その他の屋内および屋外の場所で広く使用されています。
モデル：YB□-12
ブランド：Kexr

お問い合わせを送信

製品説明

◆全体的な構造

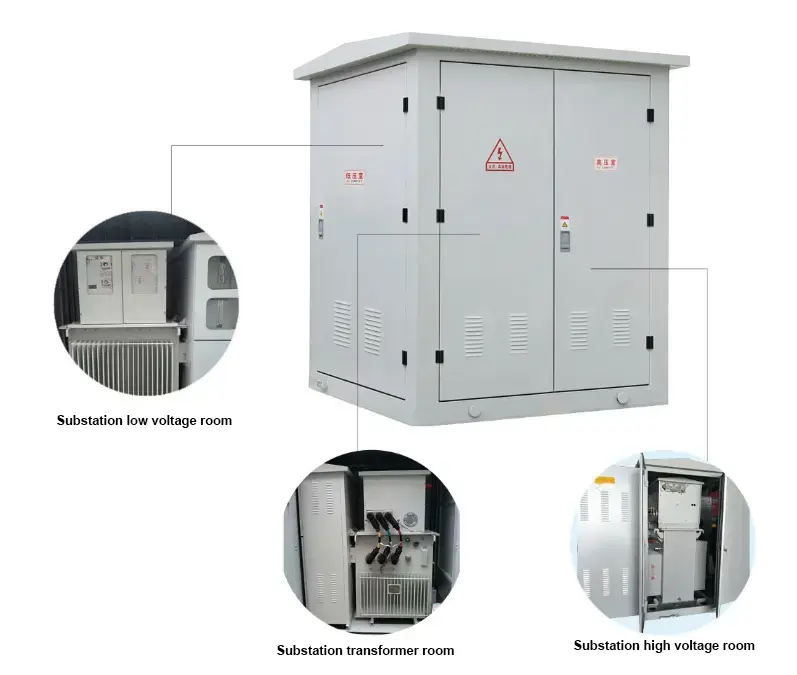

1. YB□-12小型化されたヨーロッパのボックスタイプの変電所は、主に3つの部分に分かれています。高電圧スイッチルーム、トランスルーム、低電圧スイッチルームで、個別に輸送できます。

2.製品は、製品の温度上昇レベルを確保するためにユニークな大規模な熱散逸設計を採用し、部屋間の分離シーリングは部屋間で熱交換を形成しません。

3.製品シェルは、高品質のステンレス鋼プレートで作られています。鋼板構造のすべての部分は特別な腐食防止処理を受けており、ステンレス鋼プレート構造には強い腐食抵抗と良好な機械的強度があります。

4.製品は、コストとスペースを節約し、インストールするのに便利な追加の建物基盤なしで屋内で直接設置できます。

◆高電圧チャンバー

当社によって独立して開発されたSF6ガスで充填されたスイッチギアは高電圧に採用されており、すべてのスイッチギアとバスバーは、屋外に露出したボディがない閉じたステンレス鋼箱に密閉されています。安全な操作と高い信頼性。完全なモジュール設計では、すべてのモジュールが、電力消費要件に応じて、サイドアウトレットの接続モードと最高の拡張モードを実現し、最大限の電源スキームのニーズを満たすことができます。

◆低電圧チャンバー

低電圧の側面の入口と出口ラインはすべて、サイズが小さく、弧を描きやすく、交換しやすい新しい成形ケースサーキットブレーカーで作られています。多機能インテリジェントな包括的な保護コントローラーと新しい統合リアクティブ電力補償装置。

◆トランスチャンバー

トランスはエポキシ樹脂で完全に断熱されており、断熱と耐熱レベルはFであり、変圧器には燃焼供給材料がなく、操作中に環境を助長しないガスやその他の中間生成物を生産しないため、炎症性、環境保護、救助の特性があります。

◆内部リンク

電圧変圧器と中国の固体スイッチは、完全に断熱されて安全で信頼性の高い会社の固体断熱ケーブルアクセサリによって接続されています

●機能と特性

小型化されたヨーロッパのボックス変電所の高電圧チャンバーは、高電圧負荷スイッチ、高電圧ヒューズ、稲妻の控えめで構成されており、電力伝送を停止し、過負荷と短絡保護を同時に行うことができます。低電圧チャンバーは、低電圧空気スイッチ、電流トランス、電流計、電圧計で構成されています。小型化されたヨーロッパのボックス変電所は、主要な加工技術を採用しており、良好な耐食性と耐摩耗性を持っています。その利点は、柔軟な組み合わせ、便利な輸送、設置と建設、低コスト、汚染なし、安全で信頼できる運用です。同時に、小型化されたヨーロッパのボックス変電所は高度な自動化を備えたデバイスであり、すべての部品を完全に保護し、無人のニーズを満たすことができるインテリジェントに設計されています。一般的に言えば、小型化されたヨーロッパのボックス変電所は、投資を節約し、最速の効果をもたらすボックス変圧器のタイプです。

●高電圧チャンバー

高電圧チャンバーは、一般に負荷スイッチとヒューズの組み合わせによって保護されています。ヒューズの1つのフェーズが吹き飛ばされた後、3相のリンケージが旅行します。ロードスイッチは、圧縮空気タイプ、真空タイプ、硫黄ヘキサフルオリドタイプなどで利用でき、動作メカニズムを分布させ、自動アップグレードを実現できます。ヒューズは、信頼できるアクションと大きな破壊能力を備えたストライカーを備えた高電圧電流制限ヒューズです。主な技術パラメーターについては、以下の表を参照してください。 800kVAを超えるトランスの場合、Zn12、Zn28、VS1などの真空回路ブレーカーを保護のために選択できます。

Miniaturized European Box Type Substation

●低電圧チャンバー

低電圧チャンバーのメインスイッチ側は、回路を選択的に保護できるユニバーサルまたはインテリジェントな回路ブレーカーを採用しています。アウトレットスイッチには、サイズが小さく、アークが短く、最大30回の回路が小さく、新しいタイプのプラスチックシェルスイッチが採用されています。ユーザーが選択できるコンタクトレススイッチングモードがあります。

●変圧器

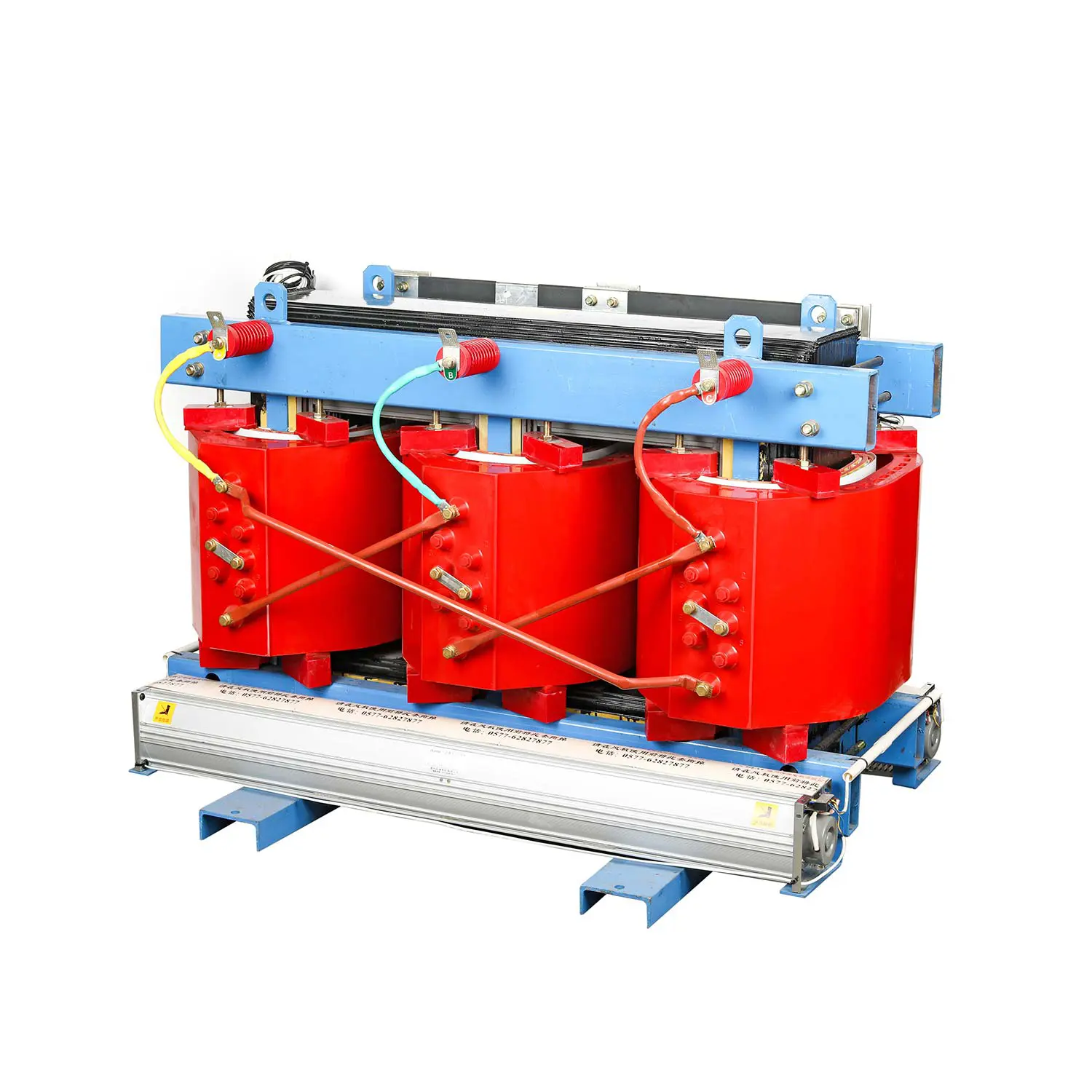

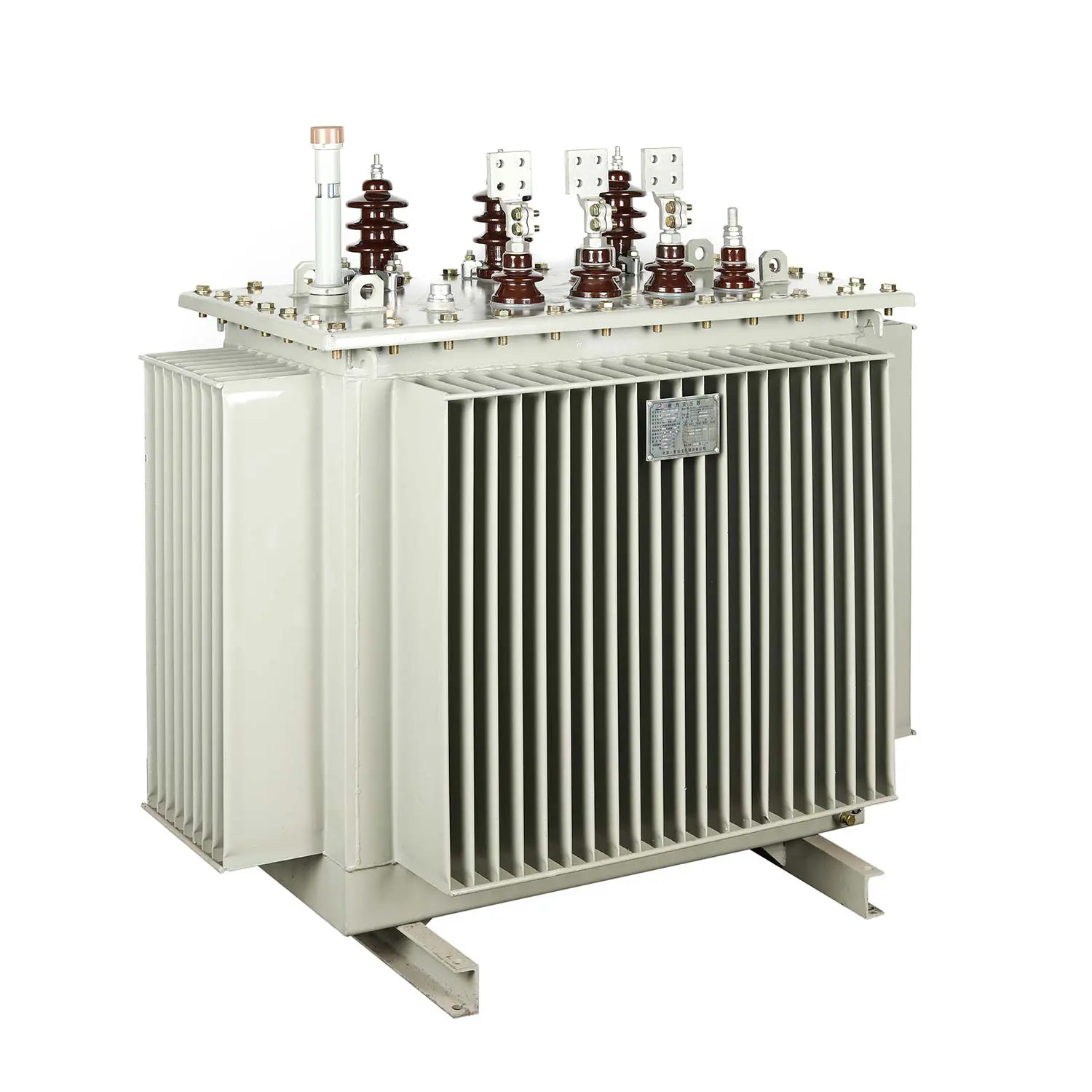

YB□-12小型ヨーロッパのボックスタイプの分散低下、オイル浸漬、完全に密閉されたS9、S10、S11シリーズ変圧器を選択するか、樹脂断熱またはノーム型の環境に優しいドライタイプの変圧器を選択します。

Miniaturized European Box Type Substation

●パフォーマンスパラメーターテーブル

◆ロードスイッチの技術パラメーター

シリアルナンバー	アイテム	ユニット	FN12-12	FN25-12真空負荷スイッチ
1	定格電圧	KV	10
2	最大動作電圧	KV	12
3	定格頻度	Hz	50
4	定格電流	A	630
5	評価された破損負荷電流	A	630
6	熱安定電流	Ka/s	20/2	20/4
7	動的安定電流	kA	50
8	短絡閉鎖電流（ピーク値）	kA	50
9	全負荷破壊時間	時間	20	10000
10	機械的な生活	時間	2000	10000
11	1分の電力耐電圧に耐える（グランドへの位相）	KV	42
12	稲妻のインパルス電圧（地上への位相）	KV	72

◆高電圧ヒューズの技術的パラメーター

シリアルナンバー		定格電圧（kv）	定格電流（a）	ブレイク電流（a）	ヒューズ定格電流（a）
英国モデル	CNモデル	定格電圧（kv）	定格電流（a）	ブレイク電流（a）	ヒューズ定格電流（a）
sdl❈j	XRNT-12	12	40	31.5	6.3、10、16、20、25、31.5、40
sfl❈j		12	100	31.5	50、63、71、80、100
skl❈j		12	125	31.5	25

◆低電圧回路ブレーカーの技術的パラメーター

モデル	リリースフォーム	評価された電流をリリースします	オンオフ機能KA（AC 380V）
DW15-630	熱電磁型	315、400、630	40
DW15-1000	熱電子タイプ	630、800、1000	50
DW15-1600		1600	50
DW15-2500		1600、2000、2500	60
CW1-2000	インテリジェントタイプ	630、800、1000、1250、1600、2000	65（80）
CW1-3200	インテリジェントタイプ	2000、2500、3200	100
