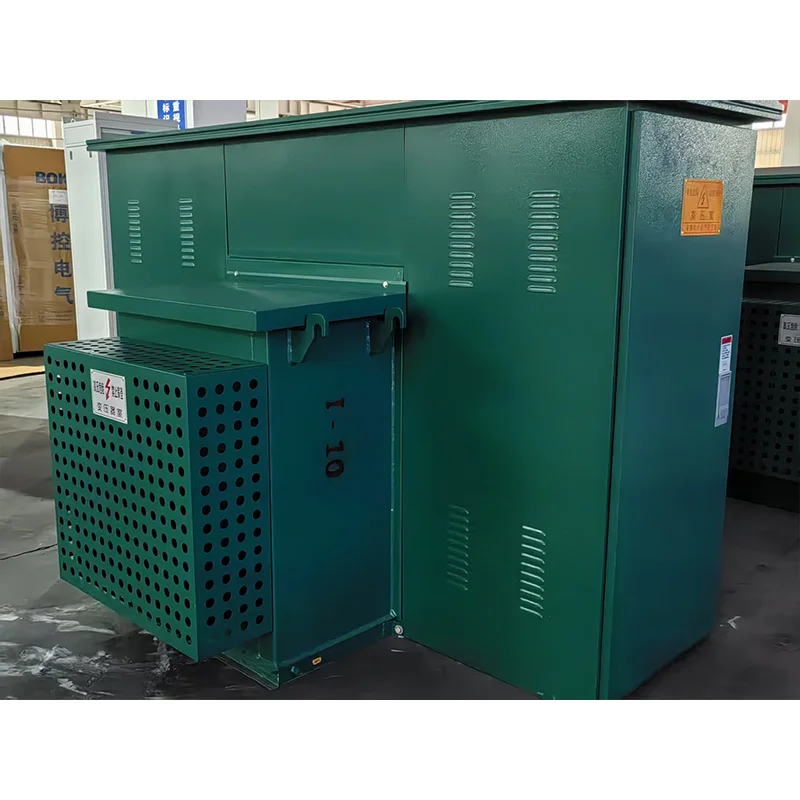

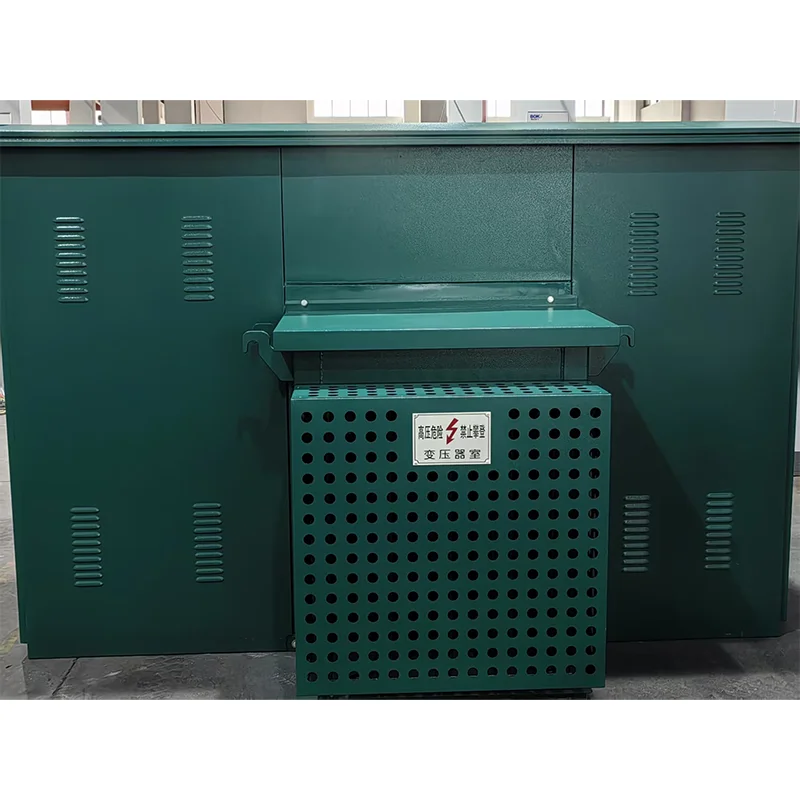

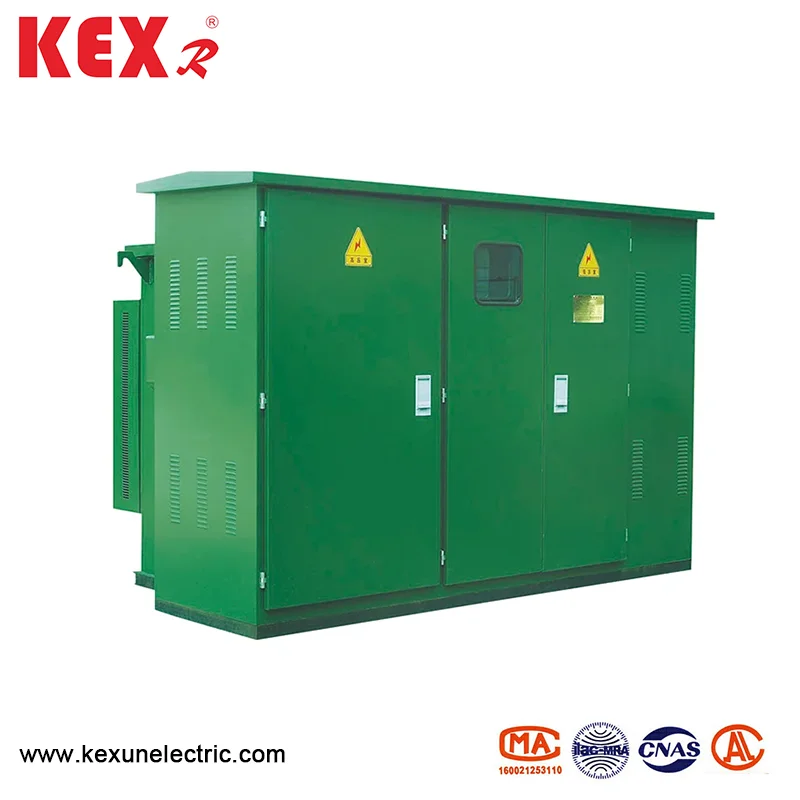

事前にインストールされたアメリカンボックスタイプキャビネット

●製品の利点

1.事前にインストールされたアメリカンボックスタイプのキャビネットには、コンパクトで標準的な構造、小さな床面積があり、同じ容量を持つヨーロッパタイプよりもはるかに少ない。

2。密閉された断熱構造、強力な安全性。

3.事前にインストールされたアメリカのボックスタイプキャビネットは、低損失、低騒音、低温上昇、強い過負荷能力、短絡抵抗、強い耐衝撃性を備えた変圧器を採用し、製品の高性能を保証します。

4.顧客のカスタマイズされたニーズを満たすためにさまざまなソリューションを受け入れ、さまざまな使用シナリオに対処します。

●キャビネットの構造

◆全体的なレイアウト

10kVの事前にインストールされたアメリカのボックスタイプのキャビネットの外観と構造を図2および3に示します。オイルタンクは2つの部分に分割され、上部は高圧オイルタンク、下部はトランスオイルタンクです。 2つの部分は電気的にのみ接続されており、オイルはブロックされています。概略図は図1に示されています。「I」と「I」線はループネットワークフィーダーである「LL」ブランチは変圧器分岐、「V」は低電圧出力です。キャビネットは、リングネットワーク電源システムとターミナルシステムの両方で使用でき、変換は非常に便利です。ラインと「lⅲ」分岐のフィードは、リングネットワークの負荷スイッチで切り替えられます。同時に、変圧器の高電圧側の着信端子には、バックアップ保護ヒューズとプラグインヒューズが装備されており、短絡断層と過負荷、および枝の温度保護を保護します。同時に、高電圧ディスプレイデバイスとライトニングアレスタも設置することができます。トランスの低電圧端は、メーターと低電圧回路ブレーカーを通過した後に出力されます。

◆トランス

プリインストールされたアメリカンボックスタイプキャビネットは、低損失、低温上昇、低騒音を伴うS11シリーズの3フェーズオイル浸漬トランスを採用しています。完全に密閉された構造は、水分によって引き起こされる大気汚染と断熱性の分解を効果的に分離します。オイルタンクシェルの波形シートには、熱散逸と冷却の機能があり、内部圧力が効果的に低下します。

◆2駅端子負荷スイッチ

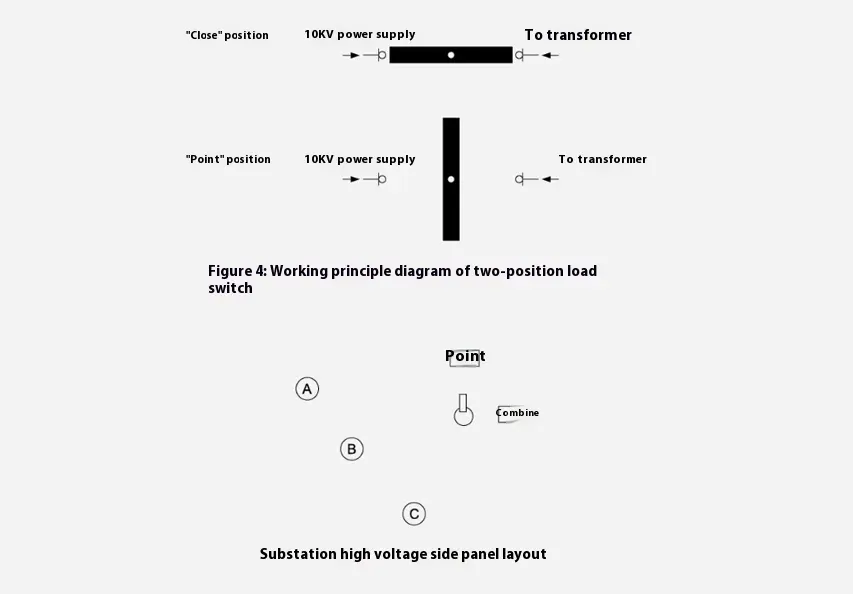

その構造図は、「I」が高電圧着信端子に接続されている図4に示されています。操作中、ユーザーは特別な操作ハンドルをロードスイッチの回転シャフトに挿入し、反時計回りに90度回転し、負荷スイッチは「オフ」位置に変わります。ターミナルロードスイッチは、端子電源モードで変圧器分岐のみを切り取るか、プラグインヒューズコアを交換するときに機能するため、端子負の負荷スイッチにはオフとオンの2つの位置しかあり、動作力も小さいために小さいです。オイルタンクの油汚染を減らすために、ユーザーは負荷スイッチを操作して圧力側の負荷を減らす前に、低電圧スイッチをオフにすることが示唆されています。

◆保護ヒューズ

事前にインストールされたAmerican Box Typeキャビネットの保護ヒューズは、変圧器分岐のプラグインヒューズと直列に接続されており（図2のR1およびR2を参照）、フルレンジ保護ヒューズを形成します。キャビネット内に短絡障害がある場合にのみ吹くため、吹く確率は非常に低くなります。アッパーオイルタンクに設置されており、更新する場合はオイルタンクを開く必要があります。

◆タイプヒューズを挿入します

その融解コアには二重感度（温度と電流）があります。つまり、荷重側が故障すると溶けます（過負荷または過度の温度）。プラグインヒューズとバックアップ保護ヒューズは直列で使用されます。これにより、小さな電流（数倍）から大きな電流（数十キロメペ）までの全範囲を保護でき、最大破壊電流は50kaです。

注記：

1.テーブルにリストされているのは、ヒューズの評価です。バックアップ保護ヒューズは、事前にインストールされたアメリカンボックスタイプのキャビネット内に短絡障害がある場合にのみ吹き飛ばされます。

2.選択された変圧器は、Dyn11の接続モードにのみ適しています。

3.挿入されたヒューズを選択する場合は、変圧器の全容量電流の3〜4倍を300S以内に溶かす必要があると考える必要があり、同時に、0.1Sを使用する場合、トランスのフル容量電流の12倍を溶かすべきではないことを満たす必要があります。

4. IECの基準によれば、ヒューズは-25〜+40の政治的範囲で機能します。油温度が +40°より高い場合、1°増加ごとに定格電流を1％減らす必要があります。

◆肘の種類と「T」タイプのケーブルヘッド

12kVの事前にインストールされたAmerican Box Type Cabine採用の高電圧着信ラインと発信ラインは、ケーブルの着信ラインと発信ラインを採用し、高電圧電源はエポキシキャスト断熱スリーブによってオイルタンクから導かれます。工場のテストとユーザーの受け入れテストを容易にするために、絶縁された袖自体は、10 kVの電力周波数に耐える電圧に耐える能力と稲妻の衝動に耐えることができます。ケーブルヘッドを設置する前に、ユーザーが稲妻逮捕を必要とするかどうかを知る必要があります。必要に応じて、ループの着信ラインと発信ラインにある1つの絶縁スリーブのセットがダブルパスタイプを採用し、もう1つのセットはシングルパスタイプを採用します。

ケーブルセクションに一致する肘またはT字型のケーブルヘッドを選択し、内側と外側の表面と断熱スリーブの表面を無水エタノールできれいにし、袖の表面に7501真空シリコングリースを塗布し、ケーブル作業エリアの特別な設置仕様に従って設置します。ダブルパス絶縁スリーブのもう一方の端に、同じ方法で特別な完全に密閉された亜鉛酸化亜鉛の延滞を取り付けます。ケーブルヘッドの設置の指示を参照してください。

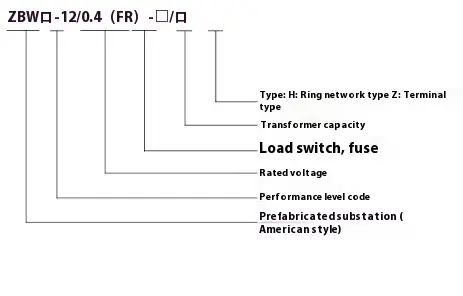

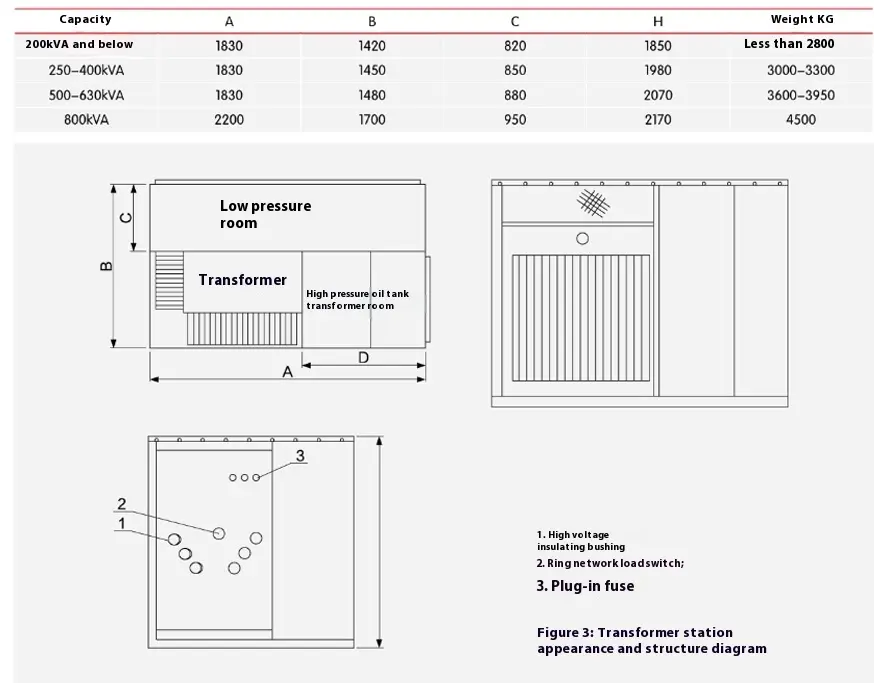

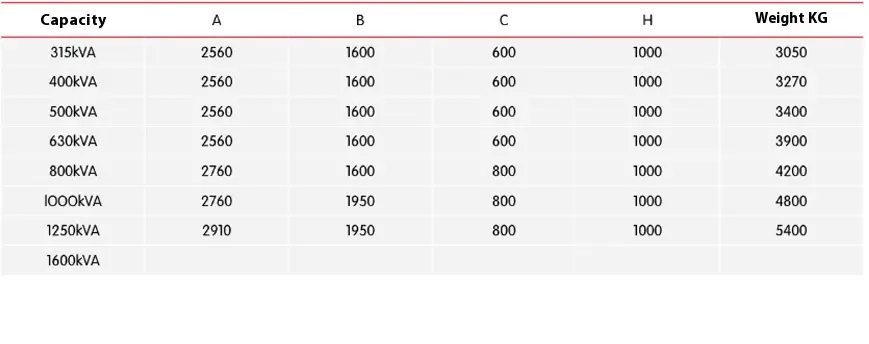

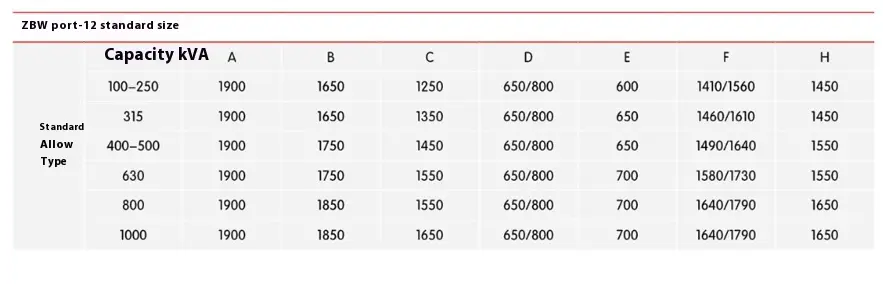

●事前にインストールされたアメリカのボックスタイプキャビネットの寸法
