地下変圧器

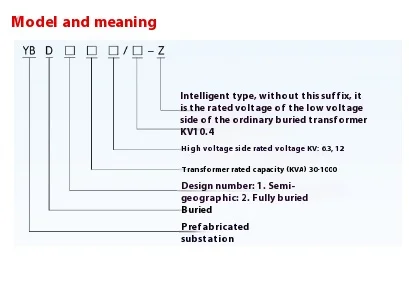

●モデルの説明

●主な機能

▶隠された設計：YBD-12タイプの地下変圧器の主要な電力機器

地下空間の占領を減らすために地下に埋もれています。

▶景観の統合：YBD-12タイプの地下変圧器の表面部分は、周囲の環境と調整するために緑化、彫刻、またはアートで飾られています。

▶安全性の高い：地下構造は、より良い保護を提供し、人為的な損傷のリスクを軽減します。

▶環境保護と騒音の低減：地下レイアウトは、周囲のエリアでの変圧器動作騒音の影響を効果的に減らすことができます。

▶熱散逸の最適化：特別な熱散逸設計を採用して、地下機器の通常の動作温度を確保します。

●アプリケーションシナリオ

地下変圧器は、次の機会に非常に適しています。

◆市内中心部

◆ビジネス地区

◆公園や広場などの公共スペース。

◆高級住宅コミュニティ

◆歴史的および文化的保護エリア

◆観光名所

●地下変圧器の構造組成

1.アンダーグラウンド部分：

◆トランスボディ

◆高電圧および低電圧スイッチギア

◆ケーブル接続システム

◆換気と熱散逸システム

◆排水と防湿施設

2.グラウンド部分：

◆風景の装飾（緑化、彫刻、アートインスタレーションなど）

◆ベント（隠されたデザイン）

◆検査の入り口

◆安全警告サイン

●YBD-12タイプの地下変圧器の利点

◆都市景観の質を向上させます

◆床面積を保存します

◆電磁放射の影響を減らします

◆機器のサービス寿命を延長する（より安定した地下環境）

◆視覚汚染を減らします

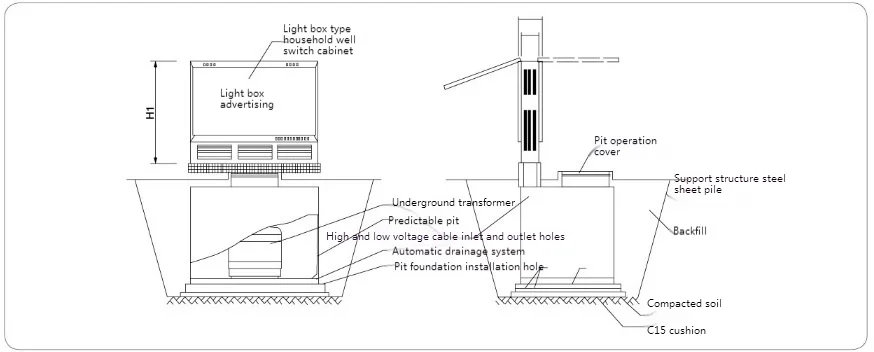

●YBD-12タイプの地下変圧器の設置図

●2つの典型的なスキームの設計図

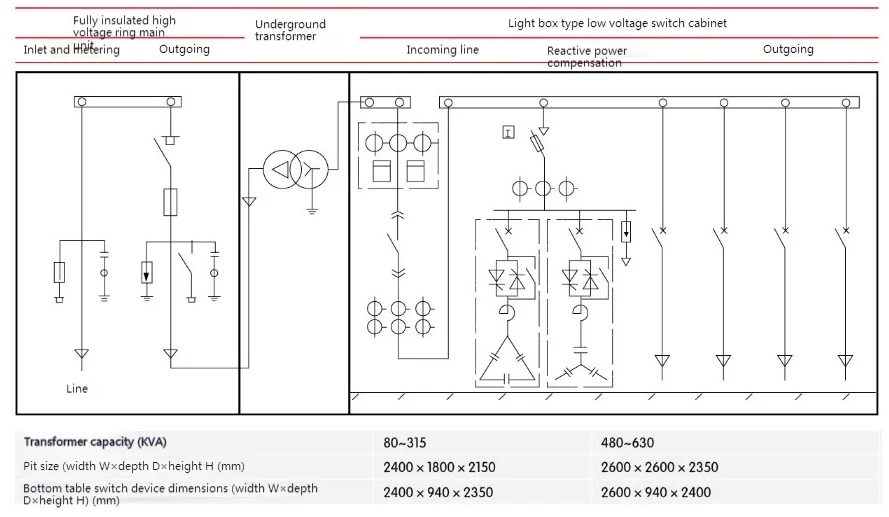

◆HVリングネットワークキャビネット+地下変圧器+低電圧計測：

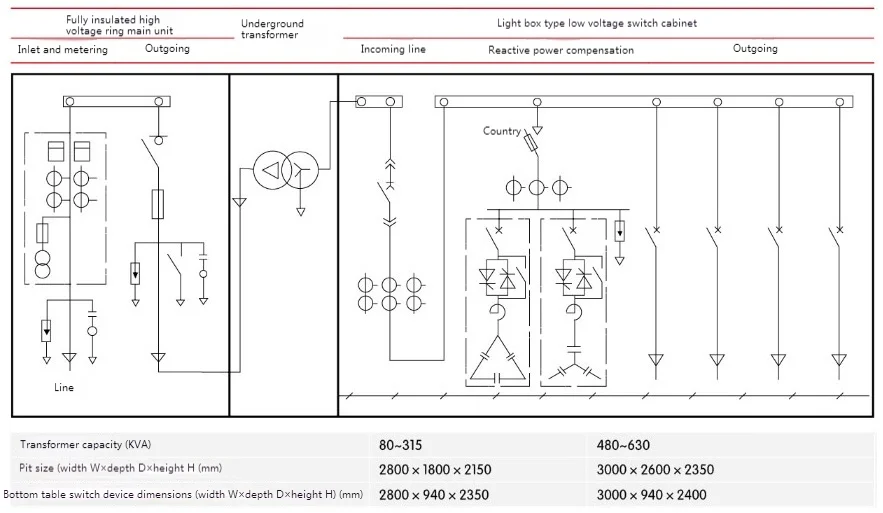

◆HVリングネットワークキャビネット+高電圧計測+地下変圧器+LVフィーダー：
