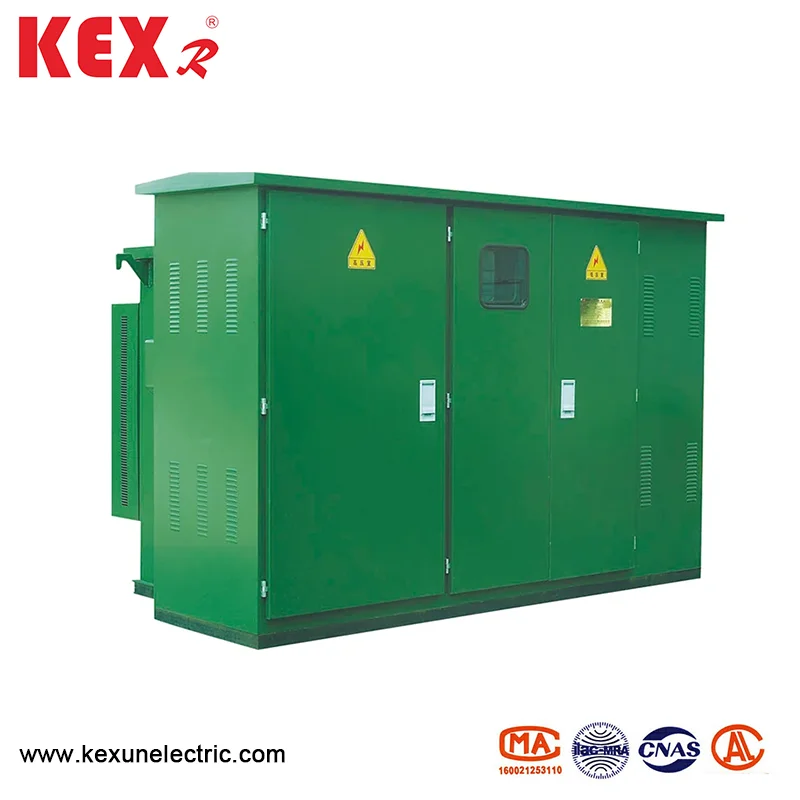

事前にインストールされたAmerican Box Transformer

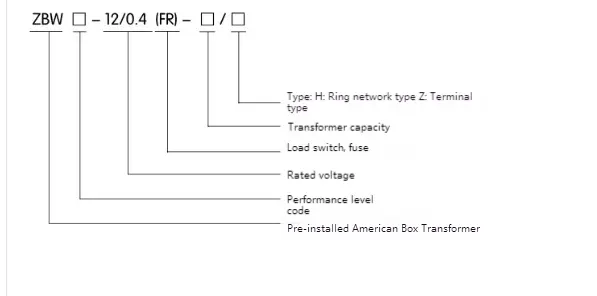

モデルと意味

●環境使用条件

◆環境温度：-30〜40℃の環境で事前にインストールされたアメリカンボックス変圧器を使用する必要があります。

◆高度：4000m未満

◆風速：34m/s未満

◆湿度：1日の平均相対湿度は95％以下です。毎月の相対湿度値は95％以下です

◆衝撃プルーフレベル：水平加速度は0.4m/s²以下であり、垂直加速度は0.15m/s²以下です

◆設置傾斜：3°以内

◆設置環境：周囲の大気は明らかに腐食性および可燃性ガスによって汚染されておらず、設置サイトには激しい振動はありません。

注：上記の条件を超えて事前にインストールされたAmerican Box Transformerを注文する場合、当社と交渉できます。

●技術パラメーターテーブル

◆トランス

◆ロードスイッチ

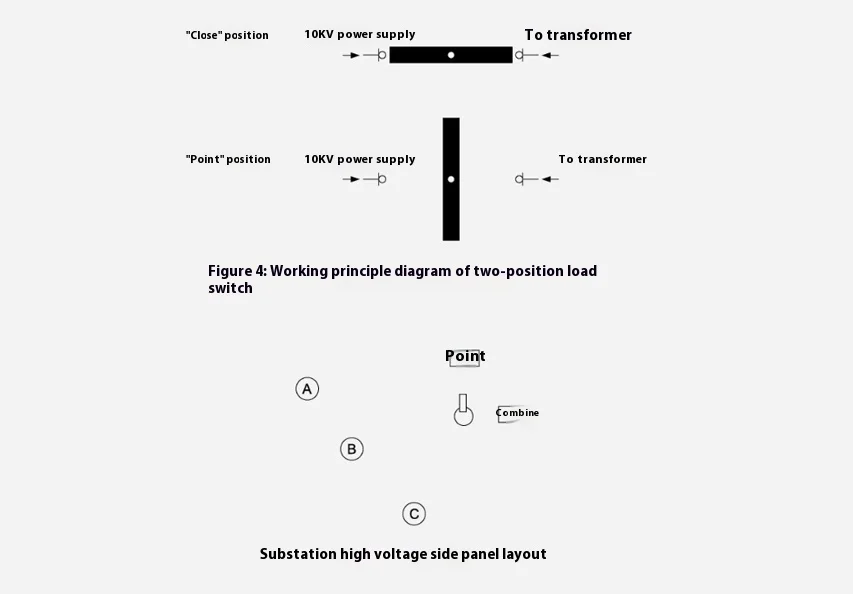

事前にインストールされたAmerican Box Transformerの負荷スイッチは、オイルに浸された3相リンケージスイッチとスプリングです 動作メカニズム;それは荷重で開閉することができ、その開閉速度は動作力とは何の関係もありません。このタイプは、2ステーション、4ステーションTタイプ、4ステーションV型です。

◆バックアップ保護ヒューズ

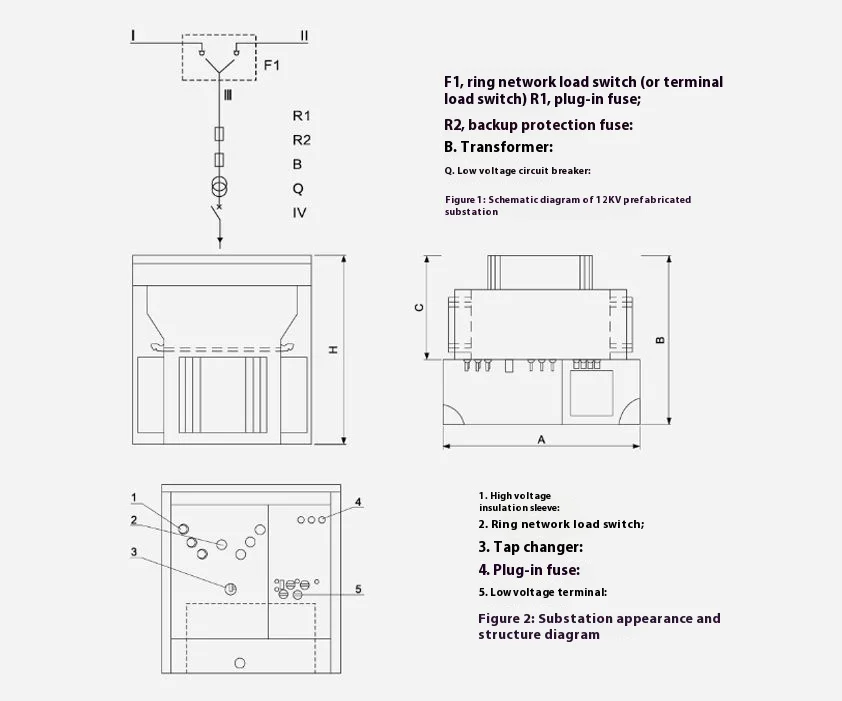

事前にインストールされたAmerican Box Transformerのヒューズは、変圧器分岐のプラグインヒューズと直列に接続されており（図2のR1およびR2を参照）、フルレンジ保護ヒューズを形成します。変圧器の内部に短絡障害がある場合にのみ吹くため、吹く確率は非常に低くなります。アッパーオイルタンクに設置されており、更新する場合はオイルタンクを開く必要があります。

◆ヒューズをプラグインします

1.事前にインストールされたAmerican Box Transformerのヒューズコアには、温度と電流の2つの特性があります。つまり、負荷端で過負荷が発生するか、温度が高すぎると溶けます。プラグインヒューズとバックアップ保護ヒューズは直列で使用されます。これにより、いくつかのアンペアから数千アンペアまで全範囲を保護でき、最大壊れた電流は50kaです。

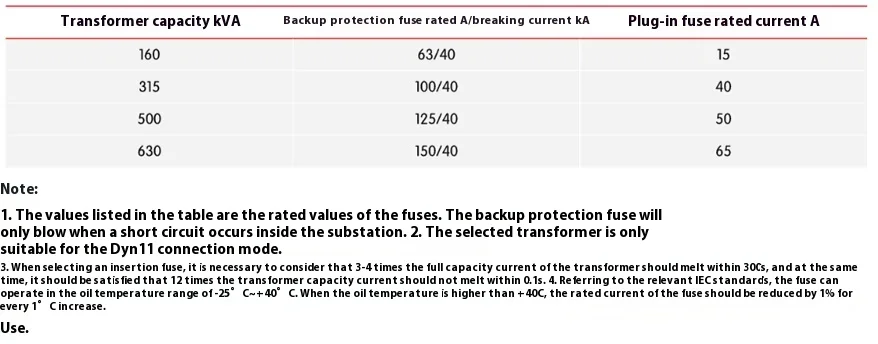

2.バックアップヒューズとプラグインヒューズの合理的なマッチングは、トランス全体のパフォーマンスに直接影響します。参照のために、10kVの事前にインストールされたAmerican Box Transformerのヒューズ選択ガイドラインの一部については、次の表を参照してください。

3.プラグインヒューズは、ヒューズコアを外部に置き換えることができる要素です。交換するときは、最初に上部燃料タンクの圧力緩和バルブのプルリングを引っ張って、燃料タンクの内側と外側の圧力のバランスを取ります。オペレーターと機器の安全性を確保するために、負荷がない場合はプラグインヒューズをプラグとプラグを解除する必要があります。したがって、低電圧スイッチを最初にオフにして、低電圧側の全負荷を遮断する必要があります。次に、ヒューズシートのハンドルを操作ハンドルで外し、ガスケットと外壁の間の接着を排除するために約90度回転する必要があります。ヒューズ溶融物は、70-80mmで斜めに上方に引っ張る必要があり、数秒間滞在する必要があります。溶融物の一部の油が排出された後、燃料タンクの外側の他の成分からの油滴を避けるために、溶融物を引き抜く必要があります。きれいな綿の布で溶けの表面を拭き、コアを交換します。交換するときは、溶融コアに示されているパラメーターに注意を払ってください。さまざまなパラメーターを置き換えることはできません。交換手順については、添付ファイル3を参照してください。交換後に溶融コアをヒューズサポートに挿入し、溶融コアのハンドルがロック位置に回されたら、ステンレス鋼の洗濯機がヒューズサポートに近いことを確認し、ハンドルがボスに座屈し、変電所が完全に密閉され、湿気がないことを確認してください。その後、低電圧スイッチが再び閉じられ、この時点で電源が再開される可能性があります。

4.事前にインストールされたAmerican Box Transformerは、バックアップ保護ヒューズであろうとプラグインヒューズであろうと、1つのフェーズ溶融物のみが断層電流を通過したと判断しない限り、3相溶融物を一般的に交換する必要があります。
