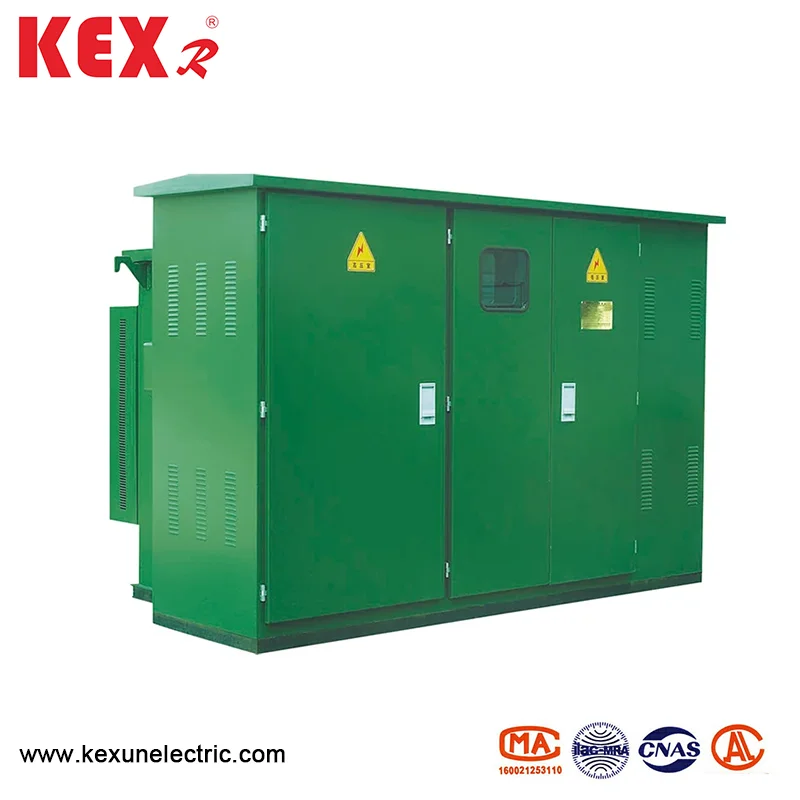

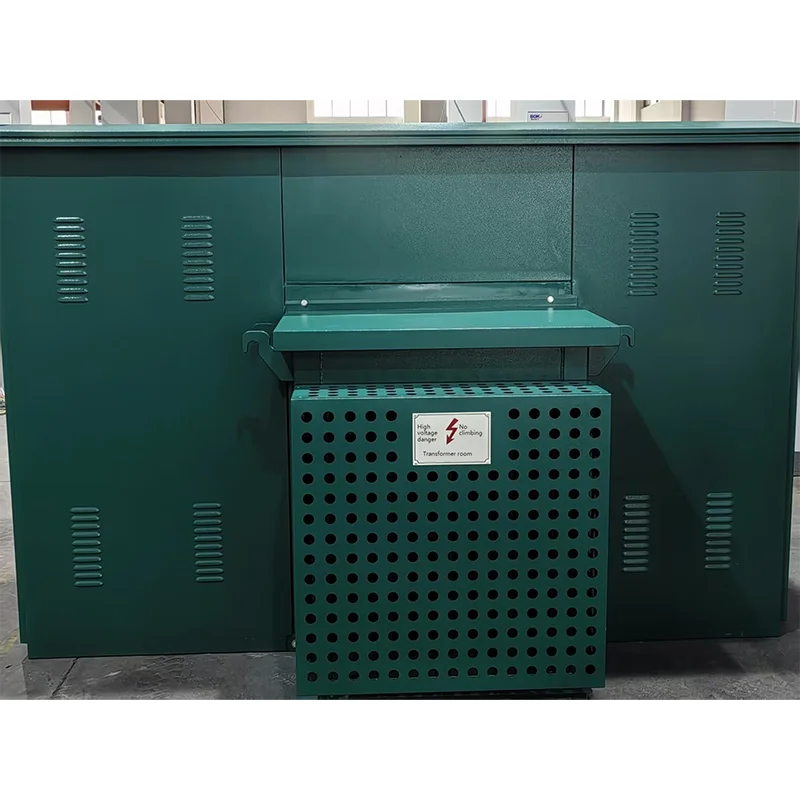

事前にインストールされたアメリカンボックスタイプの変電所

Kexunは、中国で高品質のZBW-12の事前にインストールされたAmerican Boxタイプの変電所の生産を専門とする工場です。その製品は、使いやすく、輸送に便利で、環境にやさしく、汚染がない、強い腐食抵抗があります。ボックスボディは、断熱距離を必要とせず、個人の安全を確実に保護する完全に密閉された完全に断熱された構造を採用します。
モデル：ZBW-12
ブランド：Kexr

お問い合わせを送信

製品説明

●製品構造の特性

◆ZBW-12の事前にインストールされたアメリカのボックスタイプの変電所は、コンパクトな構造と少量の体積を持っています。これは、同じ容量の国内ヨーロッパのボックストランスの約1/3〜1.5しかないため、床面積が大幅に減少します。

◆変電所は、断熱距離なしで完全に密閉された完全に断熱された構造を採用し、個人の安全を確実に保護します。

◆柔軟な電源モードと高い信頼性を備えたリングネットワークと端末の両方に、高電圧配線を使用できます。

◆優れた変圧器の性能：低損失、低騒音、低温上昇。強い過負荷容量、短絡抵抗、耐衝撃性。

◆あらゆる種類の低電圧フィードアウト要件を満たします。これは、スキームに従って選択したり、自分で設計したりできます。

●技術的なパラメーターテーブル

シリアルナンバー	アイテム	ユニット	技術的なパラメーター
1	定格電圧	KV	10/0.4
2	最大動作電圧	KV	12
3	定格頻度	Hz	50
4	定格容量	KVA	150-1600
5	1分の電力頻度に耐える電圧	KV	35
6	稲妻インパルス電圧	KV	75
7	冷却方法		オナン
8	高電圧バックアップヒューズの破壊電流	kA	50
9	プラグインヒューズの破壊電流	kA	2.5
10	環境温度	℃	-35〜40
11	許容コイル温度上昇	℃	65
12	ロード電圧調整なし		±5％または±2*2.5％
13	ノイズレベル	DB	50
14	IP学位		IP43

●ヒューズ

事前にインストールされたAmerican Boxタイプの変電所の高電圧側は、バックアップ保護ヒューズとプラグインヒューズのシリーズ接続により、フルレンジ保護を備えています。バックアップ保護ヒューズは、大きな破壊能力を持つオイルに浸された高電圧電流制限ヒューズです。トランスが内部的に故障した場合にのみ、プラグインヒューズには二重敏感なヒューズが装備されており、電流と温度を二重に保護できます。二重敏感なヒューズが吹き飛ばされた後、ヒューズコアは現場で簡単に交換できます。

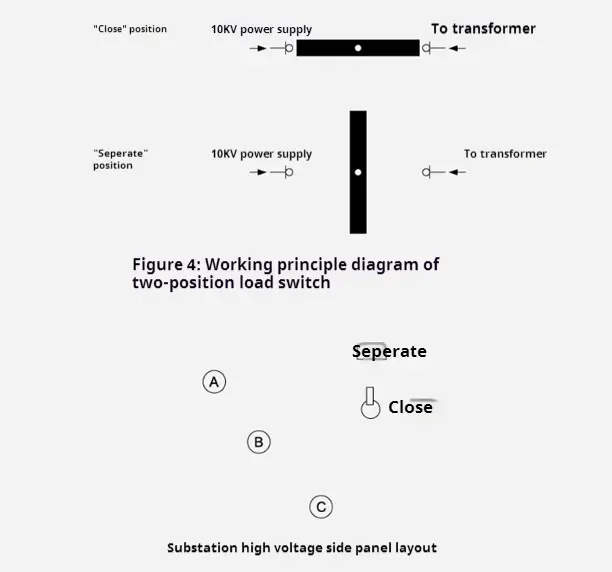

●構造と操作シーケンス

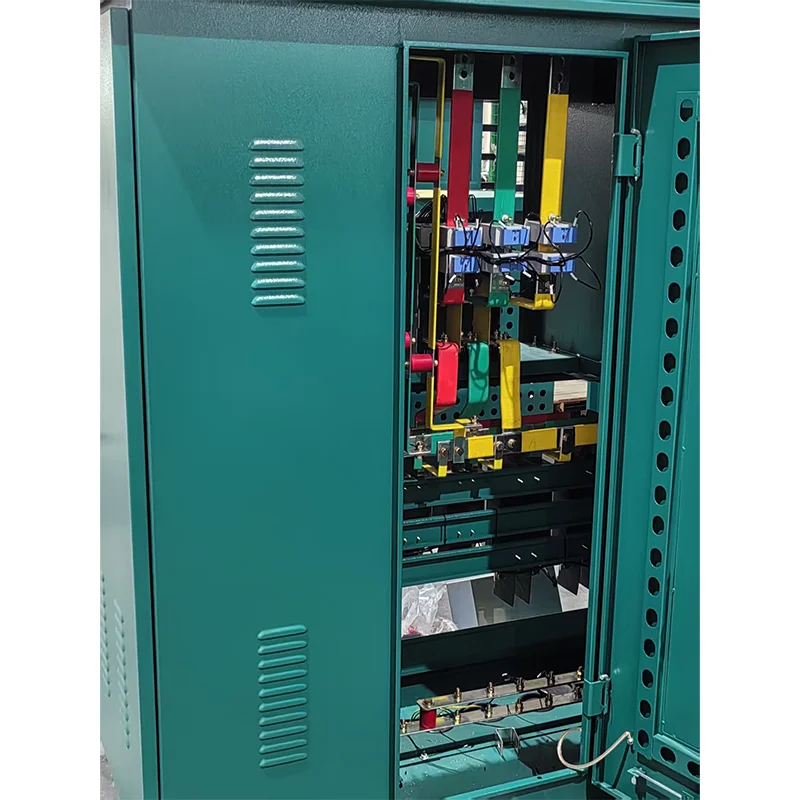

1.レイアウト

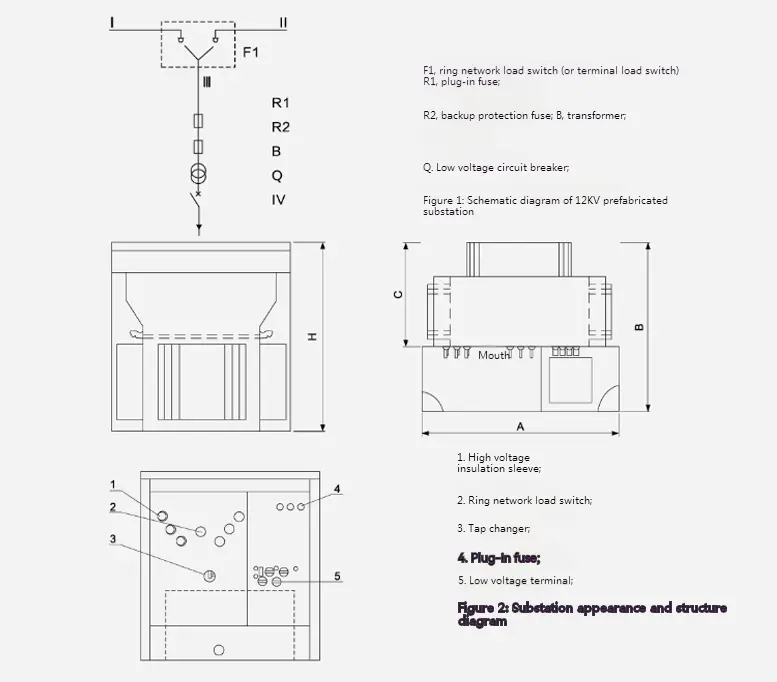

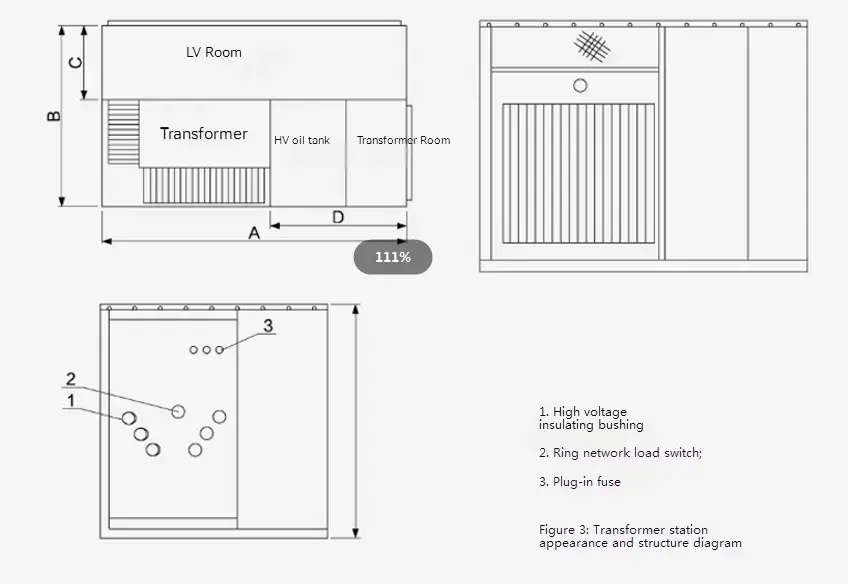

10kV ZBW-12のプリインストールされたアメリカのボックスタイプの変電所の形状と構造については、図2と図3を参照してください。オイルタンクは2つの部分に分割されています。上部は高電圧オイルタンクで、下部はトランスオイルタンクです。 2つの部分は電気的にのみ接続されていますが、オイルはブロックされています。概略図は図1に示されています。「I」と「I」線はループネットワークフィーダーである「LL」ブランチは変圧器分岐、「V」は低電圧出力です。変電所は、リングネットワーク電源システムと端子システムの両方で使用でき、変換は非常に便利です。ラインと「lⅲ」分岐のフィードは、リングネットワークの負荷スイッチで切り替えられます。同時に、変圧器の高電圧側の着信端子には、バックアップ保護ヒューズとプラグインヒューズが装備されており、短絡断層と過負荷と過負荷と過負荷の保護を保護します。同時に、高電圧ディスプレイデバイスとライトニングアレスタも設置することができます。トランスの低電圧端は、メーターと低電圧回路ブレーカーを通過した後に出力されます。

Pre Installed American Box Type Substation

寸法と重量

容量	A	B	C	H	重量（kg）
200kva未満	1830	1420	820	1850	2800未満
250〜400kva	1830	1450	850	1980	3000〜3300
500〜630kva	1830	1480	880	2070	3600〜3950
800kva	2200	1700	950	2170	4500

2.トランス

KEXRが事前にインストールされたアメリカンボックスタイプの変電所は、新しいS9およびS11シリーズの3相油着変圧器を採用しています。変圧器の無負荷損失と負荷損失は、元のS9変圧器のものよりも低く、現在は国内の高度なレベルに到達しています。変圧器は完全に密閉された構造であり、水分によって引き起こされる大気汚染と断熱性の分解を効果的に分離します。 40-90mmのエアクッションがオイルタンクの上部に残されており、オイルタンクシェルの波形とともに熱放散と冷却の役割を果たすことができ、内圧を効果的に低下させることができます。

Pre Installed American Box Type Substation

寸法と重量

容量	A	B	C	H	重量（kg）
315kva	2560	1600	600	1000	3050
400kva	2560	1600	600	1000	3270
500kva	2560	1600	600	1000	3400
630kva	2560	1600	600	1000	3900
800kva	2760	1600	800	1000	4200
1000kva	2760	1950	800	1000	4800
1250kva	2910	1950	800	1000	5400

3.バックアップ保護ヒューズ

トランスブランチのプラグインヒューズと直列に接続されており（図2のR1およびR2を参照）、フルレンジ保護ヒューズを形成します。変電所内に短絡障害がある場合にのみ吹くため、吹く確率は非常に低くなります。アッパーオイルタンクに設置されており、更新する場合はオイルタンクを開く必要があります。

Pre Installed American Box Type Substation

4.プラグインヒューズ

◆その融解コアには、二重感度（温度と電流）があります。つまり、荷重側が故障すると溶けます（過負荷または過剰な温度）。プラグインヒューズとバックアップ保護ヒューズは直列で使用されます。これにより、小さな電流（数倍）から大きな電流（数十キロメペ）までの全範囲を保護でき、最大破壊電流は50kaです。

◆バックアップヒューズとプラグインヒューズの合理的なマッチングは、変電所全体のパフォーマンスに直接影響します。参照のみのために、10KVの事前にインストールされたAmerican Box Typeの変電所のヒューズ選択ガイドラインの一部については、次の表を参照してください。注：他の種類の変電所には適していません。

トランス容量KVA	定格	プラグインヒューズの定格電流a
160	63/40	15
315	100/40	40
500	125/40	50
630	150/40	65

●事前にインストールされたAmerican Box Typeの変電所の概要の寸法

ZBW-12事前にインストールされたアメリカンボックスタイプ変電所標準寸法
容量（KVA）	A	B	C	D	E	F	H
100〜250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400〜500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
