地下の変電所

●製品の概要

YBD-12タイプのランドスケープアンダーグラウンド変電所は、都市の生態学的設計の概念に準拠し、小さな領域を占有し、環境を美化します。都市の交通幹線道路、住宅地、空港、駅、オフハイウェイ、その他の場所に適しており、都市の流通ネットワーク機器変換の傾向になります。

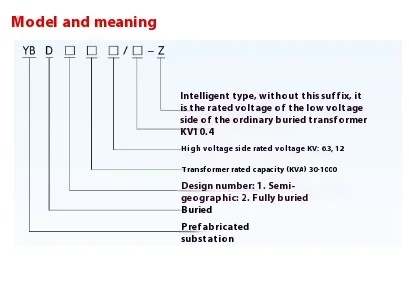

●YBD-12タイプのランドスケープ地下変電所のモデル説明

従来のボックス変電所と比較して、地下の変電所には次の明白な利点があります。

▶美学と環境調和

通常の箱の変電所は、周囲の環境とよく調整することができない広い領域を占めており、地下の変電所には周囲の環境には影響しない小さな分布ボックスがあります。

▶省エネ

省エネと消費の削減は、社会全体のコンセンサスとなっています。 YBD-12タイプのランドスケープ地下変電所を好む変圧器は、S11シリーズ、S13シリーズ、SBH15シリーズなどの低損失トランスです。ユーザーの需要と供給に応じて選択できます。

▶ノイズリダクション

変圧器のノイズは鉄のコアから来ており、一般的なボックストランスの地面からの高さは一般に約1.2mであり、人々の睡眠に簡単に影響します。 YBD-12タイプのランドスケープアンダーグラウンド変電所は、地下全体として設置されており、その騒音は明らかに減少する可能性があり、住民にほとんど影響を与えません。

▶顧客に価値を作成します

ランドスケープアンダーグラウンド変電所は、ケクスンで完全にプレハブ化でき、短い生産サイクル、少額の投資、迅速な効果があります。都会の主要道路と高速道路に設置された地下の変電所は、地面に広告のライトボックススイッチデバイスであり、その広告ライトボックスの位置は長い間顧客に広告のメリットを提供します。

▶高自動化

YBD-12タイプのランドスケープ地下変電所は、GPRSワイヤレスネットワークテクノロジーを使用して、包括的な測定およびコントロールデバイスを介して、高電圧および低電圧スイッチギアの動作ステータスをコントローラーに報告できます。

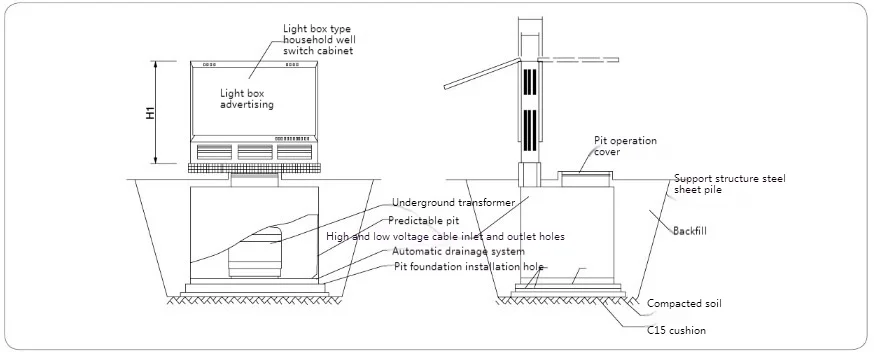

●YBD-12タイプのランドスケープ地下変電所の設置図

注記：

1.上記の寸法は参照用です。実際の寸法を注文する際には、メーカーが提供する図面を参照してください。

2。製品は、地下変圧器、ライトボックスの屋外スイッチキャビネット、プレハブピットで構成されています。工場で事前に組み立てられた完全な一連の機器であり、ライトボックススイッチキャビネットのシェルはステンレス鋼でできています。

3.プレハブのピットは完全に密閉され、防水性があり、ピットの上部カバーの表面は正方形の床タイルで装飾されており、ピットの下部ボックスは金属セラミックで作られており、GB/T19285の要件に従って抗腐食処理を受けます。

4.ピットの上部カバーには、開かれたマンホールが付属しています。マンホールが開かれた後、それはサポートされ、シリンダーによって配置されます。マンホールを介して、地下の変圧器ワーカーを観察および操作して、ケーブルの安全接続のためにピットに入ることができます。

5.爆破ボルトは、ピットの基礎サイズに従って埋め込む必要があることが示唆されています。ピットが所定の位置に固定された後、地平線に応じて土壌を埋め、次に芝を植えます。

●2つの典型的なスキームの設計図

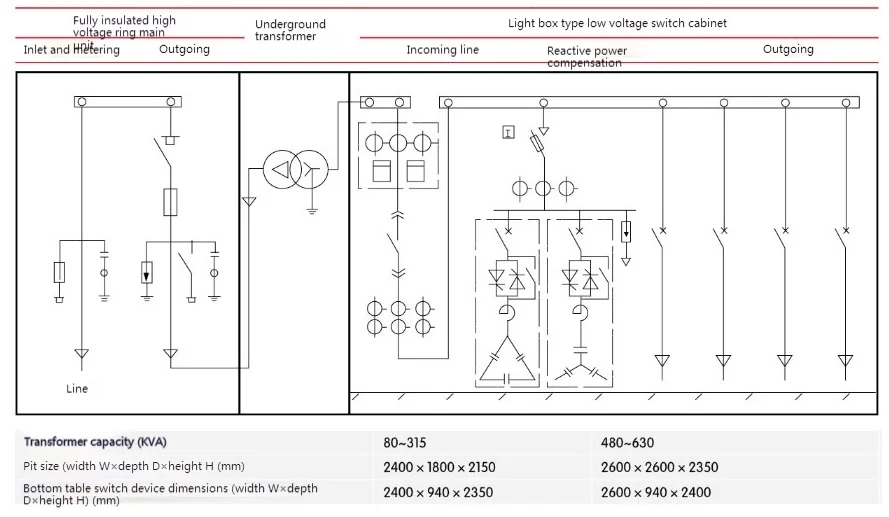

◆HVリングMain Uniy+地下変圧器+低電圧計測：

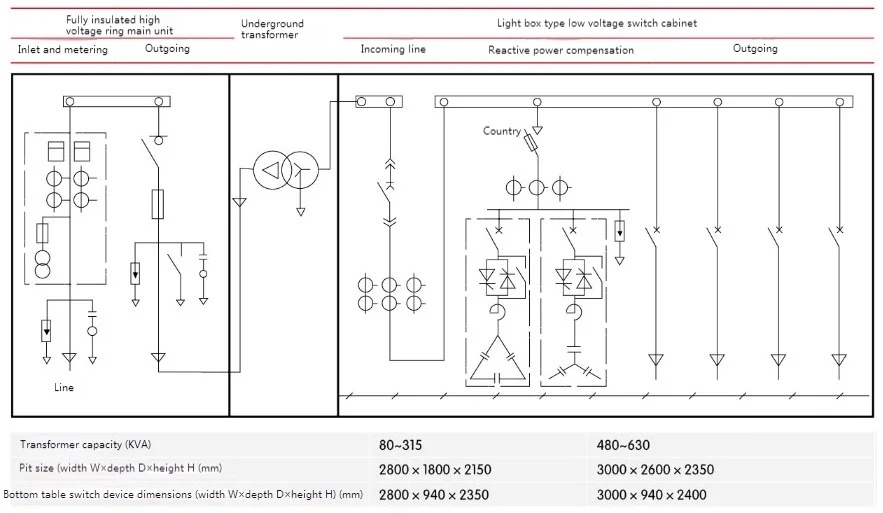

◆HVリングメインユニット+高電圧計測+地下変圧器+LVフィーダー：
