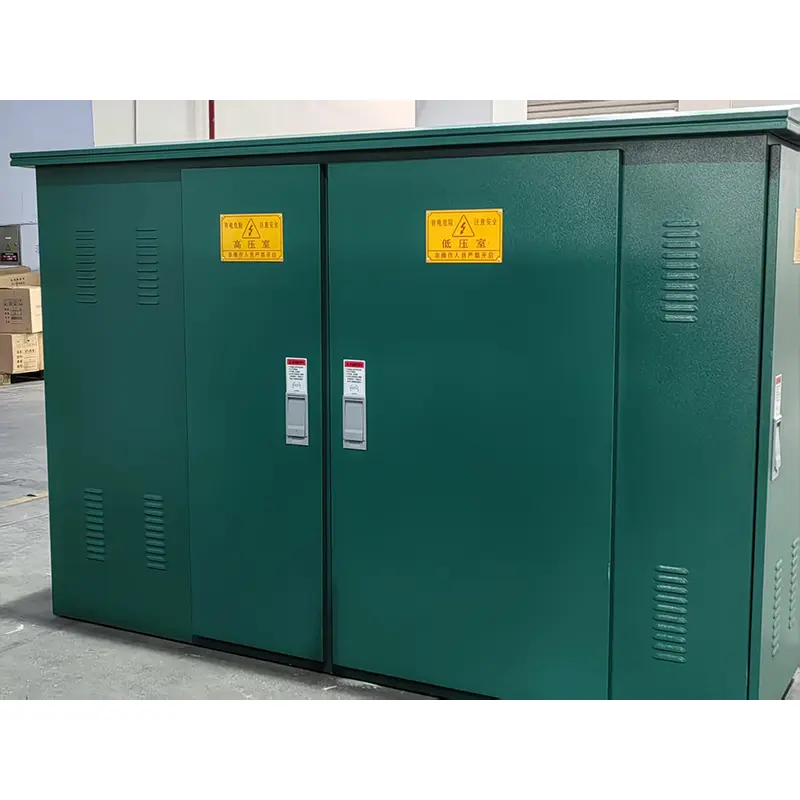

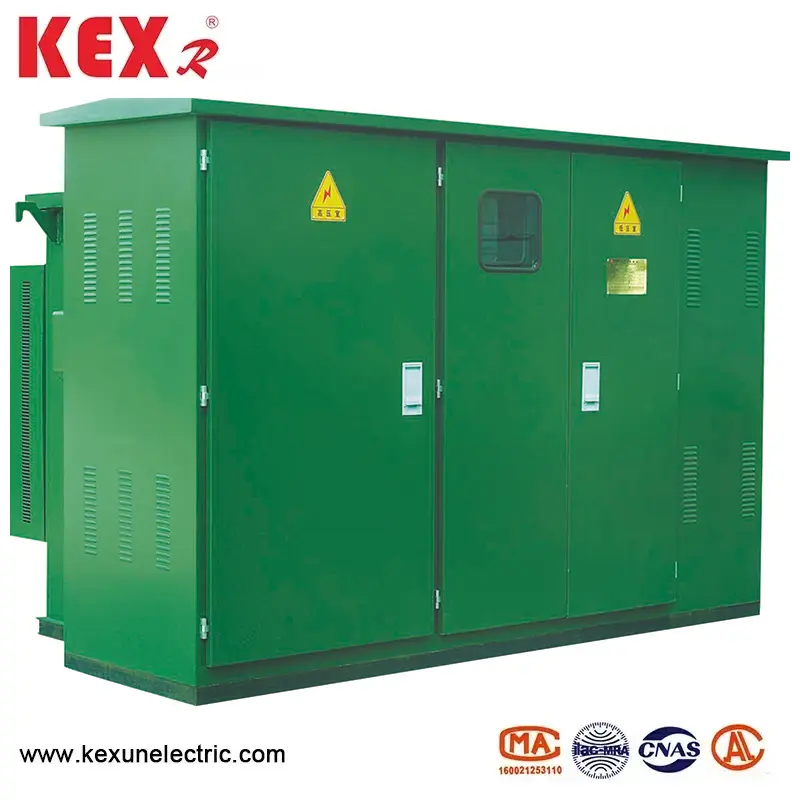

アメリカンタイプのコンパクトトランス

American Type Compact Transformerは、中国の送電および流通機器のサプライヤーであるKexRが生成するコンパクトな変電所です。サイズが小さい、完全に密閉された完全に断熱された構造の特性があり、断熱距離は必要ありません。したがって、個人の安全性を確実に保護します。
モデル：ZBW-12
ブランド：Kexr

お問い合わせを送信

製品説明

●アメリカ型コンパクトトランスのモデル分析

－Z：組み合わせたタイプ

－b：変電所

－W：屋外

－12：定格電圧12kV

●アメリカ型コンパクトトランス製品のポジショニング：

◆統合された屋外コンパクト配信ソリューション

◆都市の流通ネットワーク、産業公園、新しいエネルギープロジェクトに適しています。

◆GB/T 17467標準（IEC 62271-202に相当）に準拠しています。

◆高電圧チャンバー

●構造的特性

ボックスデザイン：

▶アメリカンタイプのコンパクトトランスは、二重層の抗腐食鋼プレート（厚さ≥2mm）を採用しています

▶熱断熱層層状層（ポリウレタンフォーム、熱伝導率≤0.025w/k）

▶保護グレードIP34D（雨の保護/小動物保護）

レイアウト最適化：

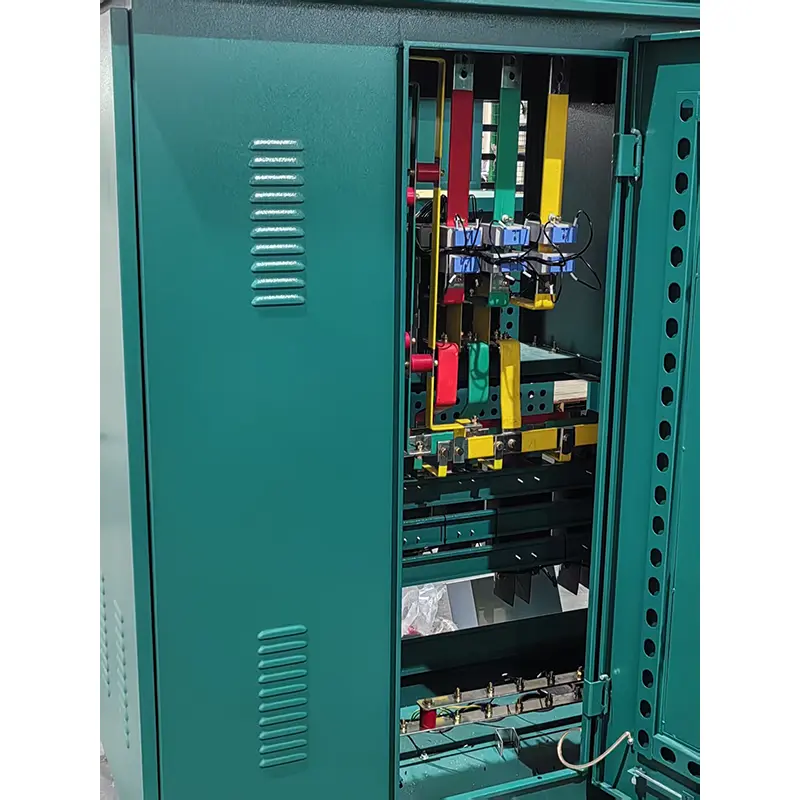

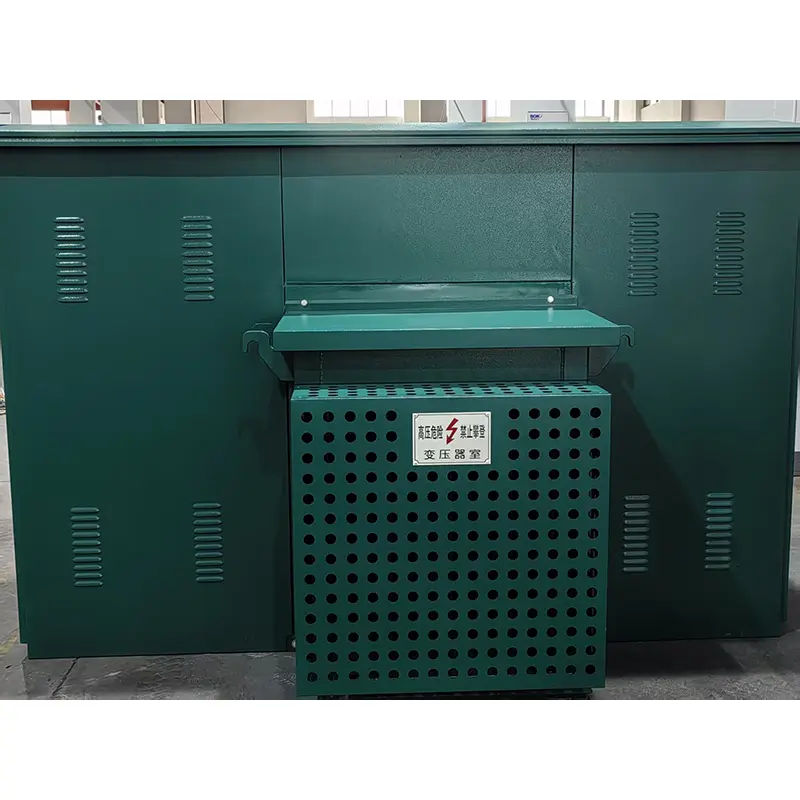

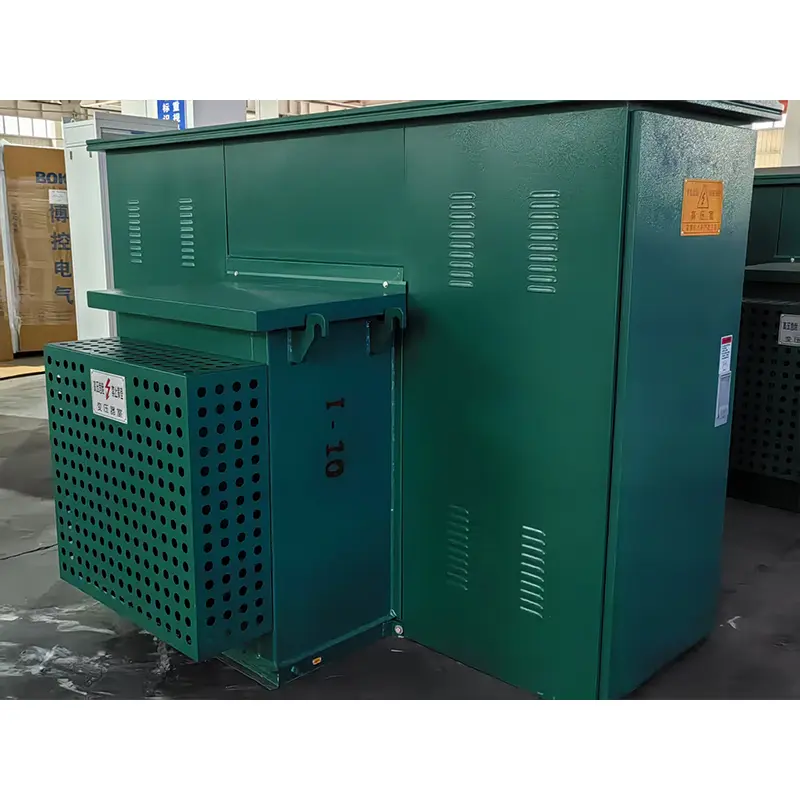

▶高電圧チャンバー、トランスチャンバー、低電圧チャンバー用の独立したコンパートメント。

▶メンテナンスチャネル幅≥800mm

▶トップの強制換気システム（温度制御の開始と停止）

●アメリカ型コンパクトトランスの環境条件を使用

◆周囲温度：最高温度 +40℃、最低温度30℃;

◆高度：ZBW-12タイプのアメリカ型コンパクトトランスは、4000m未満の場所に設置する必要があります。

◆風速：34m/s（700pa以下）に相当します。

◆湿度：1日の平均相対湿度は95％以下です。毎月の相対湿度値は95％以下です。

◆衝撃プルーフ：水平加速度は0.4m/s2以下であり、垂直加速度は0.15m/s²以下です。

◆設置サイトの傾斜：アメリカのタイプのコンパクトトランスの傾斜設置サイトはより少ないはずです。

◆設置環境：アメリカのタイプのコンパクトトランスの周囲の空気は、腐食性と可燃性のガスによって明らかに汚染されておらず、設置部位に激しい振動はありません。

◆上記の条件を超えてこの製品を注文する場合、当社と交渉することができます。

◆アメリカンタイプのコンパクトトランスの技術パラメーター

American Type Compact Transformer

容量（KVA）	Voltage9（kv）		接続グループ	ロードされていない現在の％			負荷損失％			インピーダンス電圧％	負荷損失（W）
容量（KVA）	HV	lv	接続グループ	S9	S10	S1	S9	S10	S1	インピーダンス電圧％	負荷損失（W）
160	10±5 OR2*±2.5	0.4	Dyn11 yyn0	1.4	1.4	0.2	400	320	255	4.0	2200
200				1.3	1.3	0.2	480	380	305		2600
250				1.2	1.2	0.2	560	450	360		3050
315				1.1	1.1	0.2	670	530	425		3650
400				1.0	1.0	0.15	800	650	505		4300
500				1.0	1.0	0.15	960	750	605		5100
630				0.9	0.9	0.15	1200	910	755		6200
800				0.8	0.8	0.15	1400	1080	980	4.5	7500
1000				0.7	0.7	—	1700	1260	—		10300
1250				0.6	0.6	—	1950	—	—		12000
