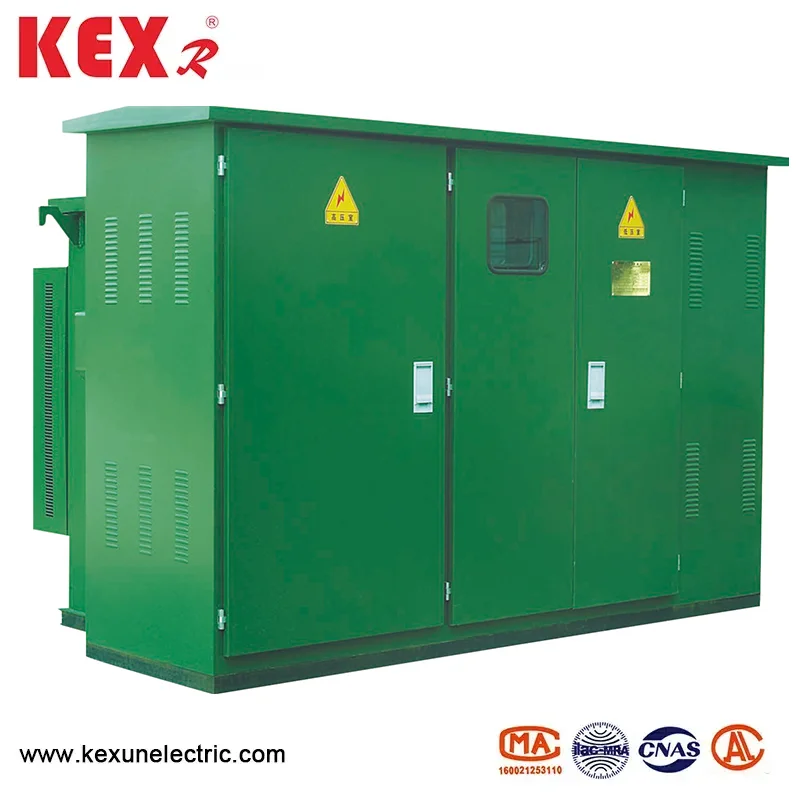

アメリカ型パッドマウントトランス

China Manufacture Kexunが生産するAmerican Type Padに取り付けられた変圧器は、コンパクト構造、便利な設置、優れた保護の特性を備えた統合されたモジュール式の小型配電機であり、都市の流通ネットワーク、住宅地、商業地域、産業消費量で広く使用されています。
モデル：ZBW-12
ブランド：Kexr

お問い合わせを送信

製品説明

American Typepadに取り付けられた変圧器には、次の主な機能があります。

◆コンパクトデザイン

小さいサイズ、床面積が少なく、スペースが限られている場所に適しています。

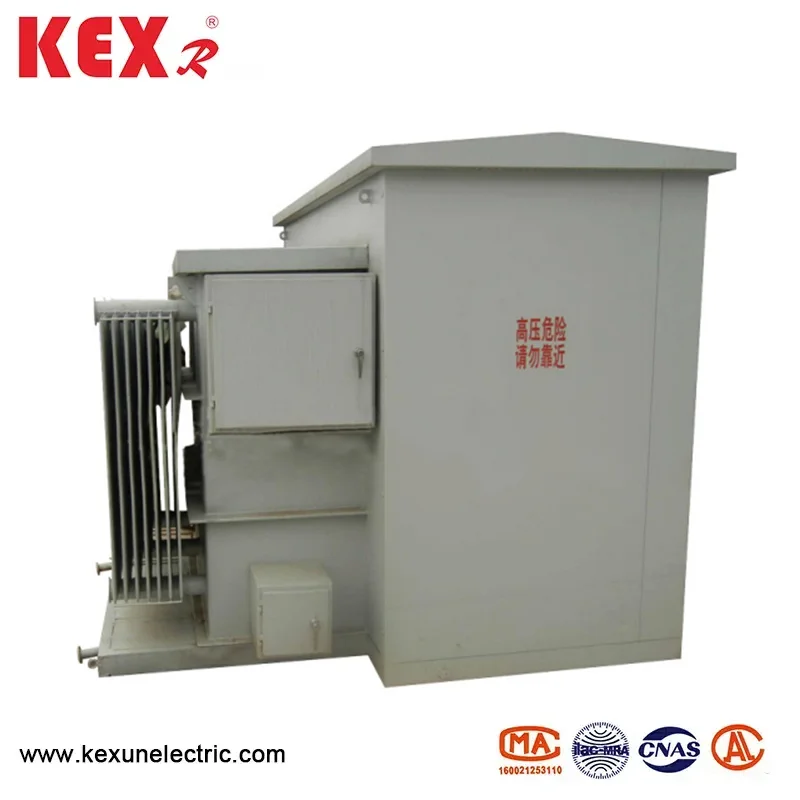

アメリカのボックスタイプの変圧器構造が採用されています。これは通常、コンクリートパッドに取り付けられたものに設置されています。

◆事前に組み立てられた構造

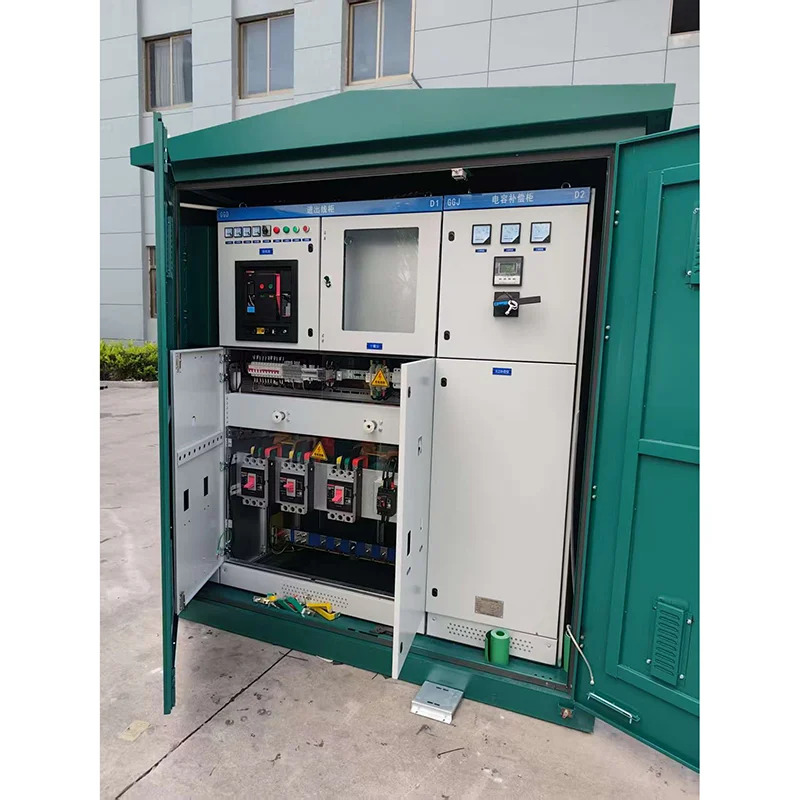

オンサイトインストールのワークロードを減らすために工場を出る前に、高電圧スイッチと低電圧スイッチ、トランス、保護装置の統合を完了します。

完全に密閉された構造、湿気防止、防塵、腐食防止を採用します。

◆安全で信頼できる

完全な断熱設計を採用して、感電のリスクを減らします。

過負荷、短絡、温度保護の機能があり、安定して動作します。

◆メンテナンスが簡単です

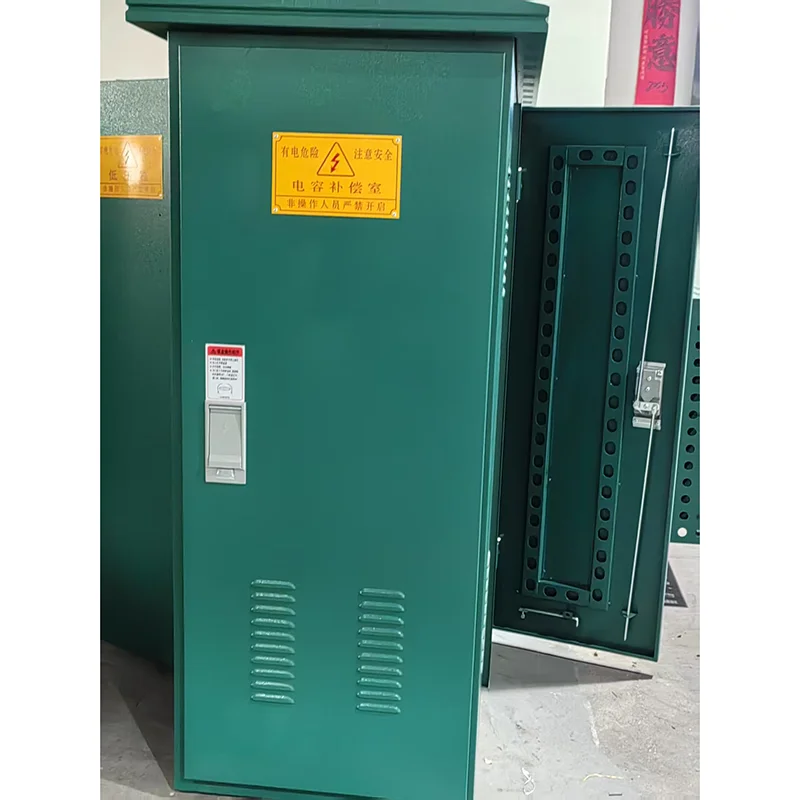

アメリカのプラグインケーブルヘッド（肘ケーブルヘッド）が採用されています。これは、迅速な設置と交換に便利です。アクセスドアの設計は合理的で、操作とメンテナンスに便利です。

◆強力な適応性

アメリカのタイプのパッドに取り付けられた変圧器は、屋外環境に適しており、保護レベルは通常IP67に達します。

カスタマイズ可能な設計では、異なる電圧レベル（10kV/0.4kVなど）と容量要件（50kva〜1600kvaなど）を満たすことができます。◆

●アメリカのタイプのパッドマウントトランスの一般的なアプリケーションシナリオ

urban distributionネットワーク：通りやコミュニティの配電変換に適しており、占有エリアを減らします。

residentidentidentidiantialエリア：住宅地の電源に適した静かなデザイン。

commercial Center：都市の外観に影響を与えることなく、美しくコンパクト。

Industrial Park：信頼性が高い過酷な環境に適応しています。

empraly即時電力消費：建設現場、展示会など、迅速な展開に便利です。

●アメリカのタイプのパッドマウントトランスが使用するトランス技術パラメーター

シリアルナンバー	アイテム	ユニット	技術的なパラメーター
1	定格電圧	KV	10/0.4
2	最大動作電圧	KV	12
3	定格頻度	Hz	50
4	定格容量	KVA	150-1600
5	1分の電力頻度に耐える電圧	KV	35
6	Lightning impulse voltage	KV	75
7	冷却方法		オナン
8	高電圧バックアップヒューズの破壊電流	kA	50
9	プラグインヒューズの破壊電流	kA	2.5
10	環境温度	℃	-35〜40
11	許容コイル温度上昇	℃	65
12	ロード電圧調整なし		±5％または±2*2.5％
13	ノイズレベル	DB	50
14	IP学位		IP43

◆さまざまな種類の変圧器の損失の比較

容量（KVA）	Voltage9（kv）		接続グループ	ロードされていない現在の％			負荷損失％			インピーダンス電圧％	負荷損失（W）
容量（KVA）	HV	lv	接続グループ	S9	S10	S1	S9	S10	S1	インピーダンス電圧％	負荷損失（W）
160	10±5 OR2*±2.5	0.4	Dyn11 yyn0	1.4	1.4	0.2	400	320	255	4.0	2200
200				1.3	1.3	0.2	480	380	305		2600
250				1.2	1.2	0.2	560	450	360		3050
315				1.1	1.1	0.2	670	530	425		3650
400				1.0	1.0	0.15	800	650	505		4300
500				1.0	1.0	0.15	960	750	605		5100
630				0.9	0.9	0.15	1200	910	755		6200
800				0.8	0.8	0.15	1400	1080	980	4.5	7500
1000				0.7	0.7	—	1700	1260	—		10300
1250				0.6	0.6	—	1950	—	—		12000

◆採用されたロードスイッチの技術的パラメーターの表

アイテム	名前	ユニット	315a	630A
定格電圧		KV	12	12
最大電流		A	315	630
定格頻度		Hz	50	50
定格の短絡閉鎖電流		KA	31.5	50
評価された短期耐摩耗性		KA	12.5	50
評価された短期耐摩耗時間		S	2	2
機械的な生活		時間	2000	2000
稲妻インパルステスト	地位に位置します	KV	75	75
稲妻インパルステスト	分離骨折		85	85
1分間の作業周波数に耐える電圧に耐えます	地位に位置します		42	42
1分間の作業周波数に耐える電圧に耐えます	分離骨折		48	48
定格ピーク耐電流		KA	31.5	50

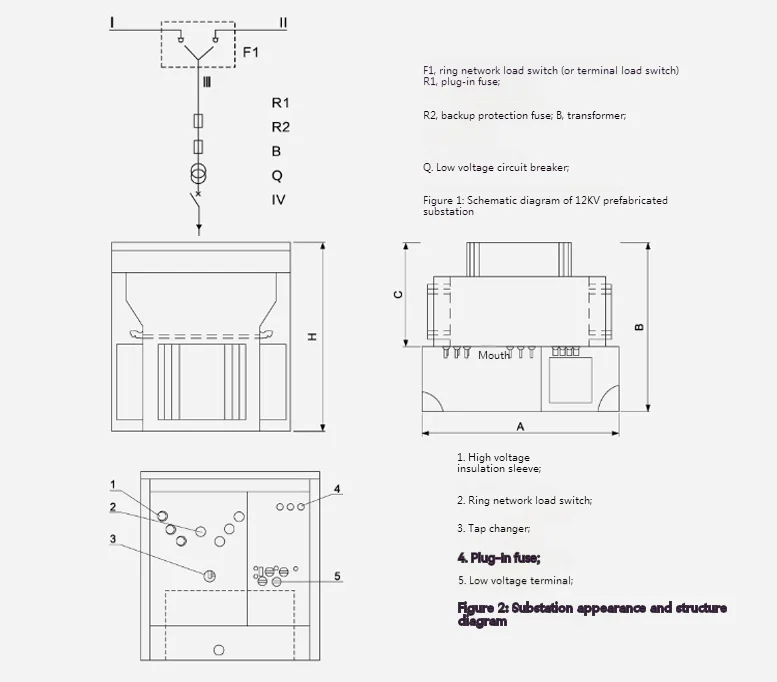

◆アメリカのタイプのパッドに取り付けられた変圧器の寸法

American Type Pad Mounted Transformer

ZBW-12事前にインストールされたアメリカンボックスタイプ変電所標準寸法
容量（KVA）	A	B	C	D	E	F	H
100〜250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400〜500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
