C-GIS を選択する顧客が増えているのはなぜですか?

C-GISとは何ですか?

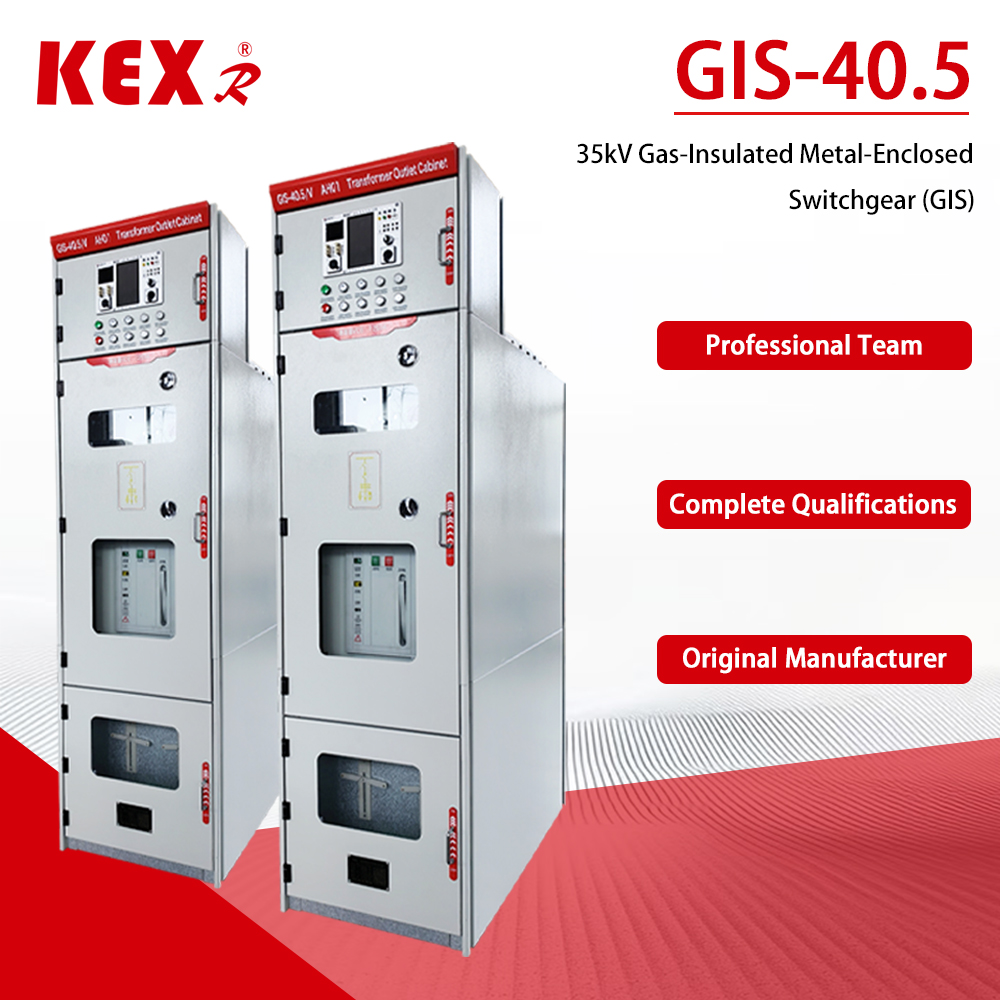

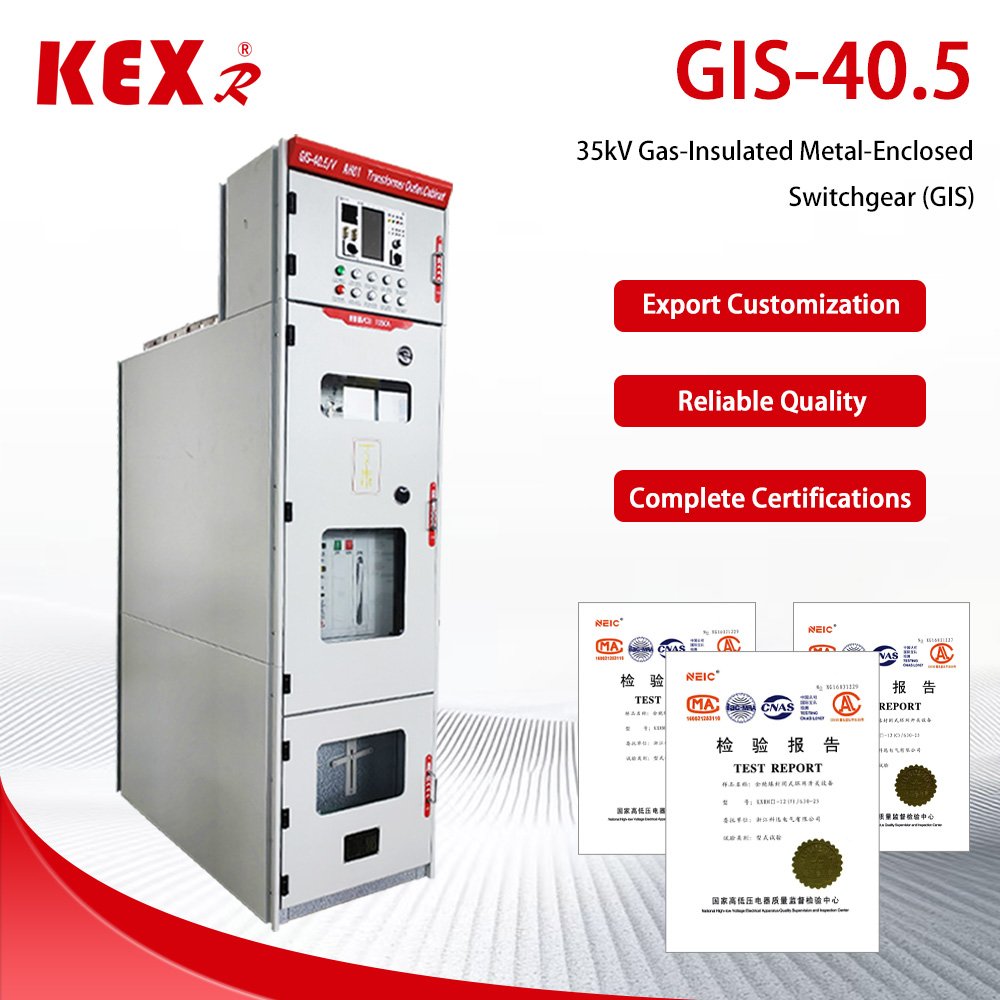

の40.5kV C-GISキャビネット(35kV システムで一般的) は、GIS 技術を中電圧分野に拡張することに成功しました。その中心的な設計コンセプトは次のとおりです。

1.完全密閉構造: すべての高電圧通電部はステンレス鋼板で溶接された密閉ガスボックス内に密閉されており、外部環境から完全に隔離されています。

2.ガス絶縁: ガスボックスには断熱媒体として空気の代わりに断熱ガスが充填されています。一般的な絶縁ガスには次のものがあります。

3.SF（六フッ化硫黄）: 従来の主流の媒体は優れた断熱性能を持っていますが、その高い温室効果により環境圧力に直面しています。

4.環境保護ガス：「ダブルカーボン」の目標を達成するために、市場はグリーン開発を促進する代替品として乾燥空気、窒素（N）、または新しい環境保護ガスを採用し始めました。

5.真空遮断器: 開閉装置のコアサーキットブレーカーは、通常、回路の接続と切断を完了するために真空サーキットブレーカーを採用しています。

6.モジュール設計: 製品は複数の標準モジュール (サーキット ブレーカー モジュールやバス モジュールなど) で構成されており、現場で柔軟に組み合わせて簡単に拡張できます。

主な利点と適用可能なシナリオ

40.5kV C-GISは従来型（空気絶縁パネル）と比較して以下のような優れた利点がありますが、イニシャルコストが高い点にも注意が必要です。

1.コンパクトな構造で省スペース：ガスの断熱性能が空気よりもはるかに優れているため、キャビネットのサイズが大幅に縮小されます。同じ仕様の AIS と比較して、C-GIS の占有面積は 50% 以上、最大で 76% も削減でき、特に土地資源が狭い都市部の変電所に適しています。

2.高い環境適応力、安全性・信頼性: 完全密閉設計により、高地、湿気、塩霧、汚染、結露などの過酷な環境に耐えることができます。充電部が露出しておらず安全性が高いです。ゼロゲージ圧（ガス漏れ）下でも一定の絶縁レベルを維持できます。

3.基本メンテナンスフリーで運用保守コストを削減：コアコンポーネントは外部環境から隔離されているため、基本的に塵や湿気の影響を受けず、基本的なメンテナンスフリーのレベルに達します。

4.初期投資が嵩む: より高度な材料とプロセス (ステンレス鋼、ロボット溶接、ヘリウム漏れ検出など) を使用しているため、C-GIS の初期調達コストは通常​​、AIS よりも高くなります。

これらの利点により、C-GIS は、新エネルギー生成 (太陽光発電、風力発電) ブースター ステーション、都市配電網の変革、鉄道交通、高層ビル、工業および鉱山企業、過酷な環境 (高地、海岸地域、高汚染工業地帯など) のデータ センターおよび変電所で広く使用されています。

構造とデザインの特徴

設備のライフサイクル全体（最長30年、あるいはそれ以上）における安全性と信頼性を確保するために、40.5kV C-GIS 構造設計と製造技術には次のような特徴があります。

1.高度な保護: エアボックスの保護レベルは一般に IP67 に達し、短期間の浸水の影響に耐えることができます。

2.精密溶接工程: ガスボックスは通常、厚さ 3 mm の 304 ステンレス鋼板でできており、溶接の強度と気密性を確保するためにロボットによって自動的にレーザー溶接されます。

3.厳密な漏れ検出: 製造後、SF ガスの年間漏洩率が 0.1% 以下であることを保証するために、高精度ヘリウム質量分析計リークディテクターが検出に使用され、一部のハイエンド製品では 0.01% 以下に達する場合もあります。

4.インテリジェントな統合: 新世代のインテリジェント gis キャビネットには、温度、部分放電、機械的特性などのセンサーが内蔵されており、リアルタイムの状態監視、遠隔制御、障害早期警告をサポートしており、スマート グリッドを実現するための重要な部分です。
