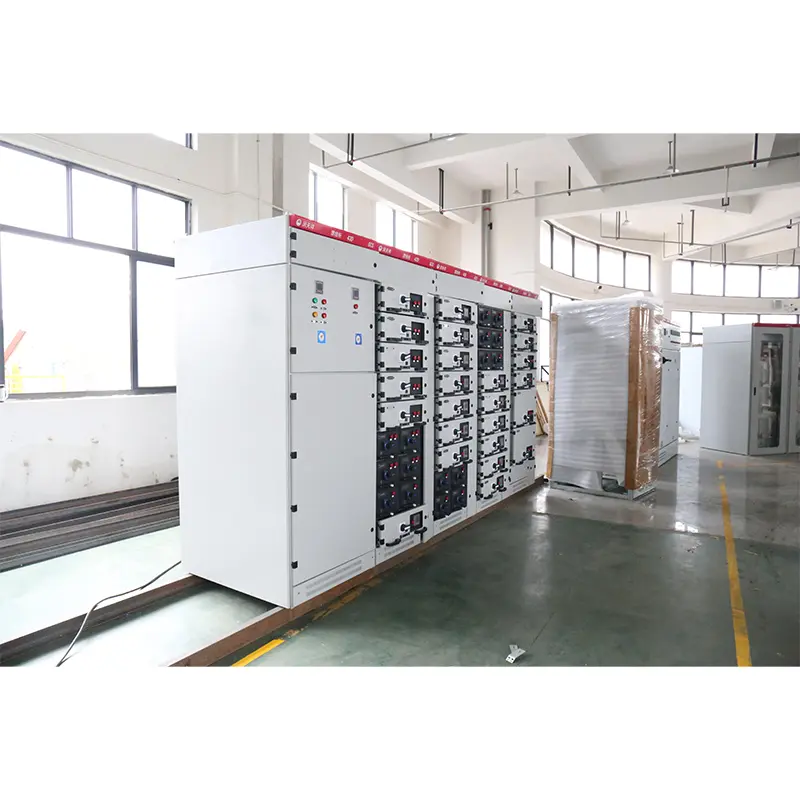

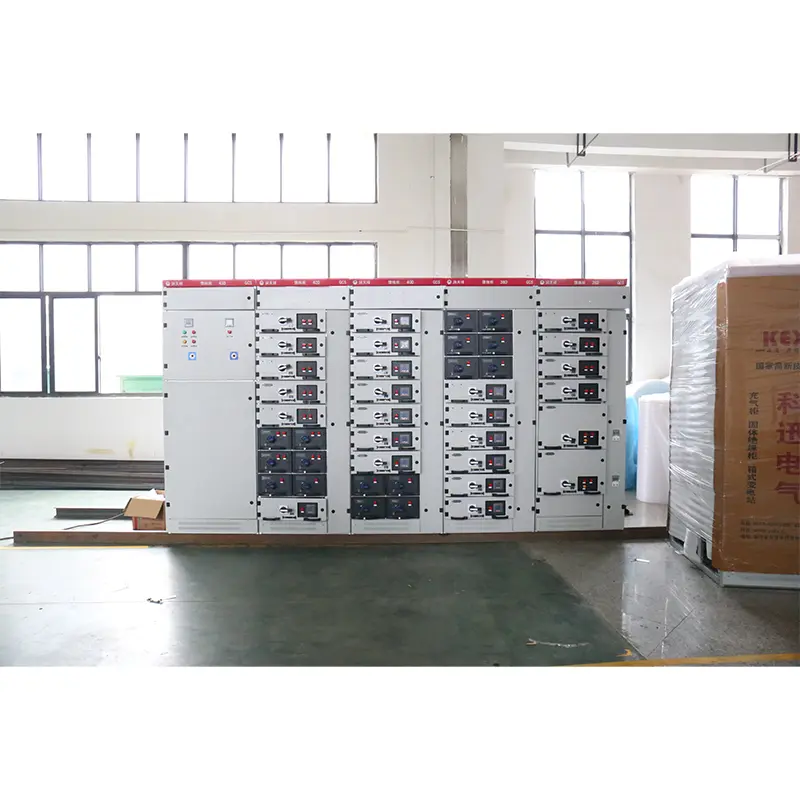

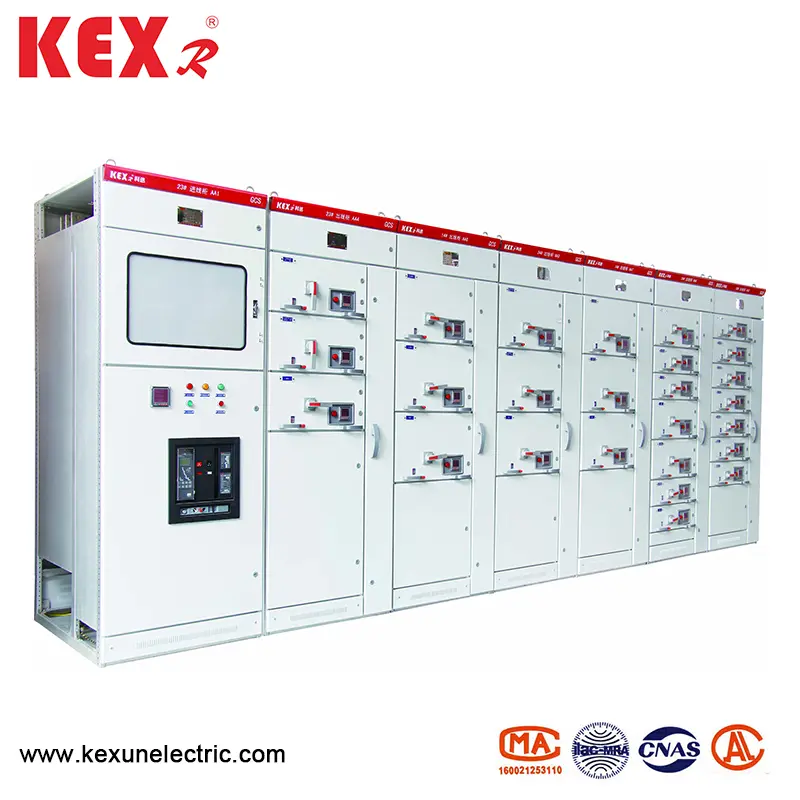

低電圧完全セット

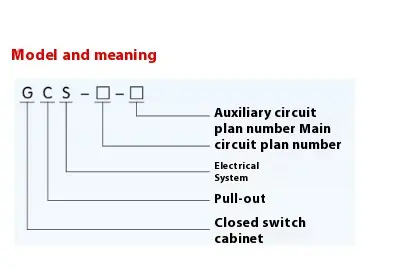

●モデルの意味

●基本パラメーター

●メイン構造

▶GCSタイプのメインフレームは低電圧完全セットで8mfタイプのオープンセクション鋼を採用し、セクション鋼の両側にはそれぞれ20mmと100mmおよび①9.2mmのモジュラスがある設置穴があるため、内部設置は柔軟で便利です。

▶メインフレームは、2つのアセンブリ形式で設計されています。つまり、完全に組み立てられた構造と、ユーザーが選択できる部分的に溶接構造（サイドフレームとクロスビーム）です。

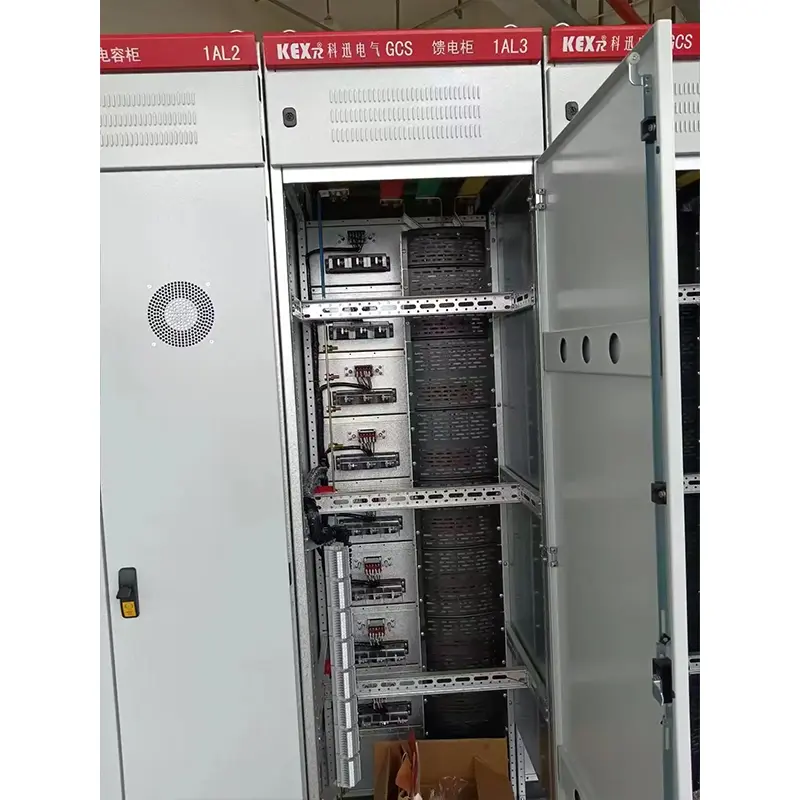

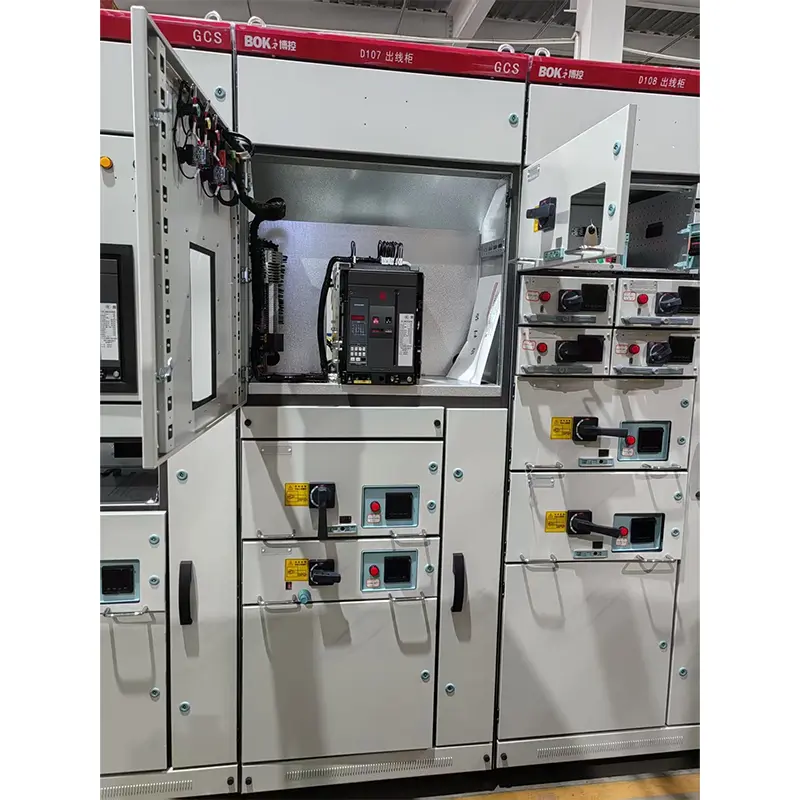

▶デバイスの各機能室は互いに分離されており、そのコンパートメントは機能的なユニットルーム、バスルーム、ケーブルルームに分かれています。各チャンバーの機能は比較的独立しています。

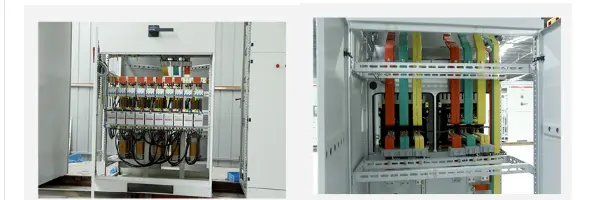

▶水平メインバスは、キャビネットの後ろに水平に配置されています。これは、デバイスのメイン回路を高い短絡強度にするための基本的な尺度です。

▶ケーブルコンパートメントの設計により、ケーブルが上下するのが非常に便利です。

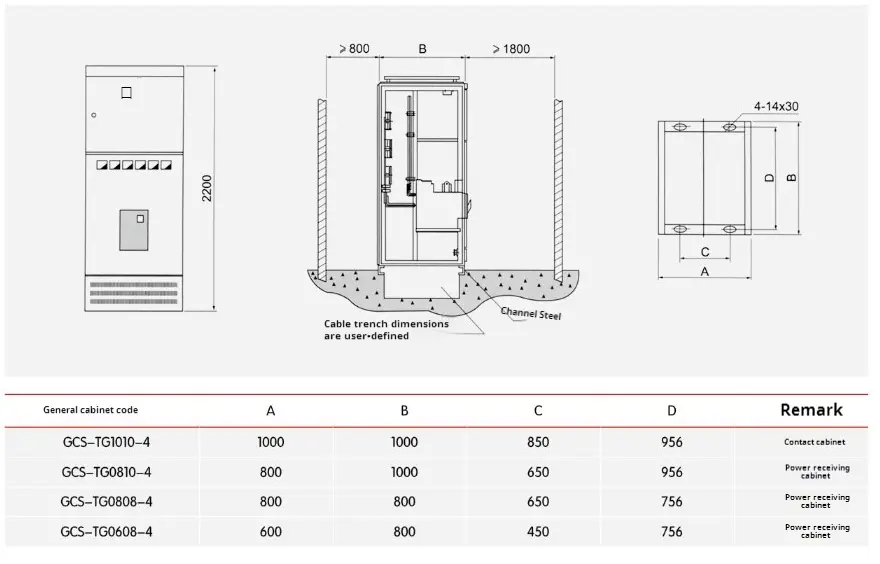

▶デバイスの一般的なキャビネットのサイズシリーズ（下の表を参照）：

●GCSタイプの低電圧完全セットのインストールと使用

◆製品が受信場所に到着したら、まずパッケージが無傷かどうかを確認する必要があります。問題が見つかった場合、彼らは契約の関連部門に迅速にビジネス記録を作成し、理由を分析し、ビザを作成し、余波に対処する必要があります。すぐに設置されていない製品の場合、それらは適切な場所に配置され、通常の使用条件と電気機器の一時的な保管規制の要件に従って適切に保持する必要があります。 1.製品は、インストール回路図に従って取り付けられなければならない（添付の図を参照）。ボルト固定方法が採用されているときの基礎チャネルスチールとボルトは、ユーザーが提供するものとします。メインバスが接続されている場合、輸送、保管、その他の理由により表面が不均一な場合、接続と固定の前に平準化する必要があります。

◆デバイスが個別にまたは列に設置されている場合、その垂直性、キャビネットの表面の不均一性、およびキャビネット間の隙間の偏差は、以下の表の要件を満たすものとします。

◆GCSタイプの低電圧完全セット後の検査と検査

インストールと操作に入る前

（1）キャビネットのトップペイントまたは他のカバー材料（プラスチックスプレーなど）が損傷しているかどうか、およびキャビネットが乾燥してきれいかどうかを確認します。

（2）電気部品の動作メカニズムが柔軟であり、妨害や過度の動作力はないはずです。

（3）メインと補助の接触のオンオフがメインの電化製品の接触と補助接触が信頼性が高く正確かどうか。

（4）引き出しまたはドローアウトメカニズムは、詰まりや衝突せずに柔軟で軽くする必要があります。

（5）引き出しまたはドローアウト構造の可動および静的接触の中心線は一貫している必要があり、接触は密接に接触する必要があります。メインと補助の連絡先の挿入深度は、要件を満たす必要があります。機械的インターロックまたは電気：応答アクションは正しく、ロックまたはリリースは信頼できる必要があります。

（6）同じサイズの引き出しは、ジャミングや衝突なしに便利に交換可能でなければなりません。

（7）引き出しとキャビネットの間の接地接触は、密接に接触する必要があります。引き出しが押し込まれると、メイン接点の前に引き出しの接地接触が接触され、それが引き出されると、メイン接触後に接地接点が切断されます。

（8）機器のキャリブレーション、変換比、変圧器の極性は正しいものとする。

（9）ヒューズコア仕様は、エンジニアリング設計の要件を満たす必要があります。

（10）保護の評価と設定は、正しく信頼できるものとする。

（11）1000V Megohmmeterを使用して、1mΩ以上の絶縁抵抗値を測定します。

（12）各バスバーの接続は良好であり、断熱サポート、設置部品、およびその他のアクセサリの設置はしっかりしており、信頼性があります。

◆GCSタイプの低電圧完全セットの予防措置を使用する

▶デバイスは、壁に取り付けられておらず、正面から動作し、両側に維持されていない低電圧完全セットです。資格のある専門家のみが、運用、検査、メンテナンスのためにメンテナンスチャネルとキャビネットのドアに入るか、開くことができます。

▶エアスイッチと成形ケースサーキットブレーカーは、特に短絡の分離と閉鎖の後、何度も分離および閉じられており、これにより、局所的な接触火傷を引き起こし、炭素物質を生成し、接触抵抗が増加します。したがって、それらは維持され、回路ブレーカーの取扱説明書でオーバーホールする必要があります。

▶設置とメンテナンスの後、デバイスの適切な機能的分離を確保し、障害が拡大するのを防ぐために、コンパートメントと機能ユニットの分離を厳密にチェックする必要があります。

●製品パッケージ

製造業者は、供給時に以下の文書とアクセサリーを提供するものとします。

▶デバイスリスト

▶製品証明書

▶使用の指示

▶工場試験レポート

▶関連する電気図面

▶契約で指定されたキャビネットドアキー、操作ハンドル、スペアパーツ。

▶メインコンポーネントのインストール手順

●注文手順

GCSタイプの低電圧完全セットの注文契約には、次の内容が含まれています。

▶製品の完全なモデルには、メイン回路スキーム番号と補助回路スキーム番号が含まれます。

▶主回路システムの組み合わせシーケンス図

▶補助回路の電気概略図

▶キャビネット内のコンポーネントのリスト

▶回路内の電圧、電流、時間などのパラメーターの設定。

▶製品の通常の使用と矛盾する他の特別なテーブル。
