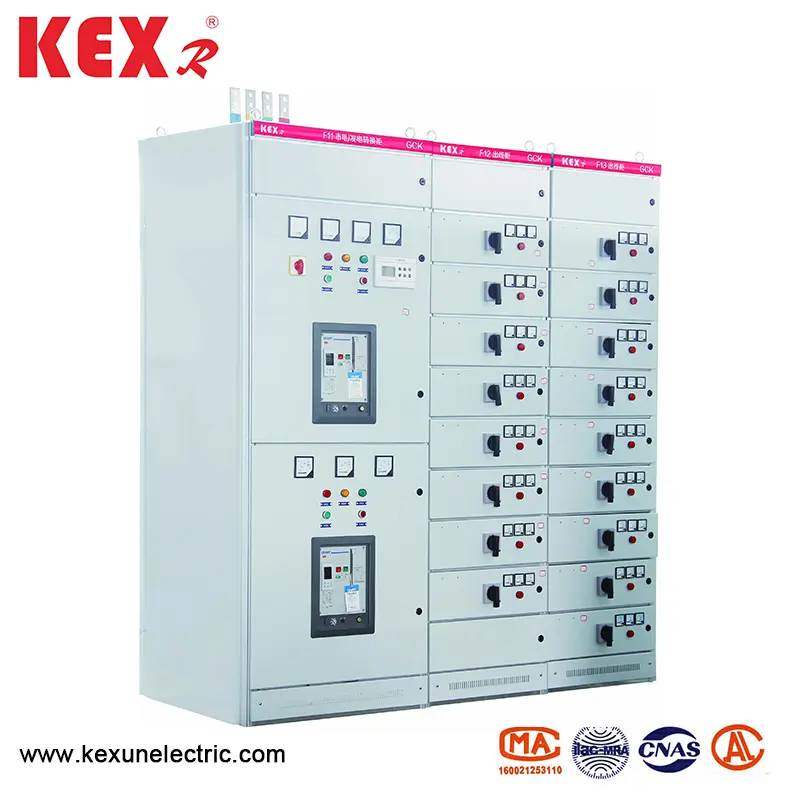

低電圧の引き出しスイッチギア

●製品の特性

この低電圧の引き出しスイッチングには、高速度容量、良好な動的および熱安定性、高度で合理的な構造、実用的な電気スキーム、シリーズ、強力な汎用性、さまざまなスキームユニットの任意の組み合わせ、1つのスイッチギア、床面積の節約、美しい外観、高保護レベル、安全性、および安定したメンテナンスなどのより多くの回路の利点があります。この製品はIEC439 Nemaicic2-322標準に準拠しており、GB7251-87「低電圧スイッチギア」National StandardおよびZBK36001-89 "低電圧引き出し可能なスイッチギア"プロフェッショナルスタンダードにも準拠しています

●主な技術的パラメーター

●アーキテクチャ機能

低電圧ドローアウトスイッチギアの基本的なスイッチギアフレームは、組み立てられた構造です。スイッチギアフレームのすべての構造部分は、ネジで互いに接続されており、基本的なフレームを形成します。次に、必要に応じて、ドア、バッフル、パーティション、引き出し、取り付けブラケット、バスバー、電気コンポーネントが追加され、完全なスイッチギアを組み立てます。このLVスイッチギアには、次の特性があります。

▶1。フレームは、3次元のコーナープレートで配置されたプロファイルスチールで作られており、溶接構造なしでボルトで固定されているため、溶接の変形とストレスを回避し、設置精度を改善します。

▶2。弾性率e = 20mmに従って、フレームと部品の取り付け穴が変化します。

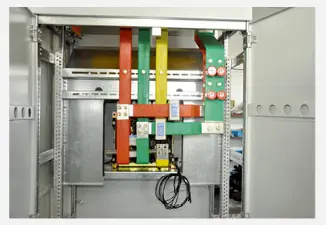

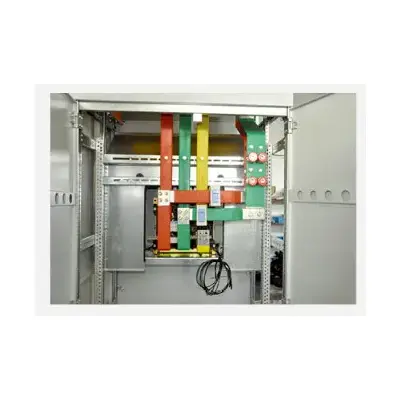

▶3。内部構造部品は亜鉛メッキされています。漬物とリン酸塩の後、外部に静電エポキシ粉末を吹き付けます。 4。パワーセンター（PC）の入っているスイッチギアでは、上部は水平バスエリアで、水平バスエリアの下部はサーキットブレーカールームです。サーキットブレーカーには、国内のDW15C、ME、およびその他のシリーズを装備でき、ABB Companyが生産するFシリーズサーキットブレーカーやインテリジェントサーキットブレーカーなど、外国の電気会社が生産するさまざまなサーキットブレーカーを装備することもできます。一般に、PCユニットには、逆列のある主回路（バスカプラーを含む）があります。定格電流が630A-1600Aの場合、全体のサイズが800×1000×2200（幅x深さx高さ）のスイッチギアを占有します。離職のない主な回路は、外部寸法が800×800×2000（幅、深さ、高さ）のスイッチギアを占めています。定格電流が1600A-3150Aの間である場合、全体のサイズが1000×1000×2200（幅x深さx高さ）のスイッチギアを占有します。引き渡されるメインのスイッチギアはありません。定格電流が1600A-3150Aの場合、外部寸法が1000×1000×220（幅×深さ×高さ）のスイッチギアを占有します。代謝回転のない主な回路は、1000×800×2200（幅x深さx高さ）の外部寸法を持つスイッチギアを占めています。

▶4.パワーセンター（PC）フィーダースイッチギアの構造は、入ってくるスイッチギアの構造に似ています。給餌電流の630A-1600Aの場合、1000×1000×2200（幅×深さ×高さ）のスイッチギアには、上下に配置された2つのループを装備できます。

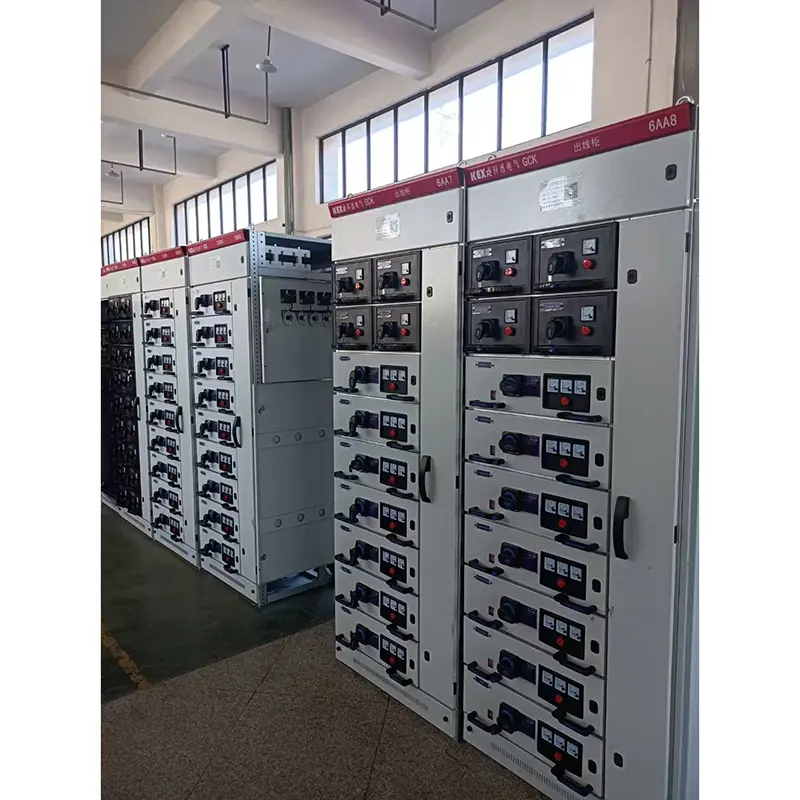

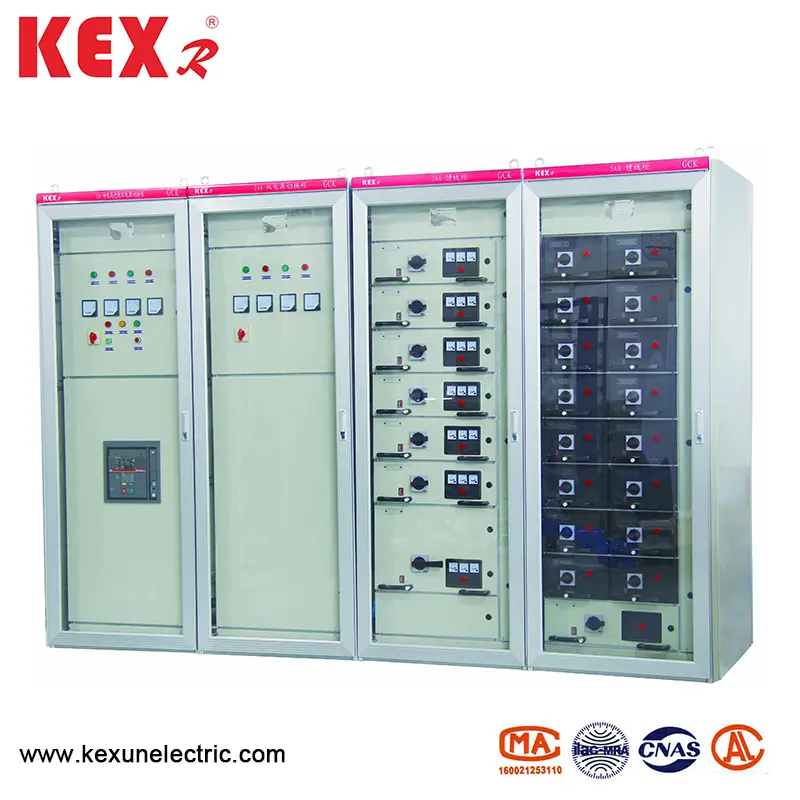

▶5。モーターコントロールセンター（MCC）スイッチギアには2つのタイプがあります。壁に取り付けられたスイッチギアと非壁に取り付けられたスイッチギア、その上部は水平バスバー領域であり、引き出し機能ユニットエリアは水平バスバー領域を下回り、幅は600mm、引き出しの機能単位面積の高さは1840 mmです。スイッチギアボディが壁に取り付けられている場合、スイッチギアの左側は機能的な単位エリアであり、右の部分には幅200mmのケーブル出口領域があります。スイッチギアの全体的な寸法は800/500/2200（幅/深さ/高さ）です。スイッチギアが壁から離れて取り付けられると、スイッチギアの幅は600mmで、ケーブルアウトレットエリアはスイッチギアの背面にあります。スイッチギアの全体的な寸法は、600×800（1000）×2200（幅x深さx高さ）です。スイッチギアの深さには2種類の種類があります。800と1000。ユーザーは、PCスイッチギアの深さと一致するように、深さ1000のスイッチギアを選択することをお勧めします。引き出しがスイッチギアから引き出されると、スイッチギアのライブパーツは露出しておらず、安全で信頼性があります。

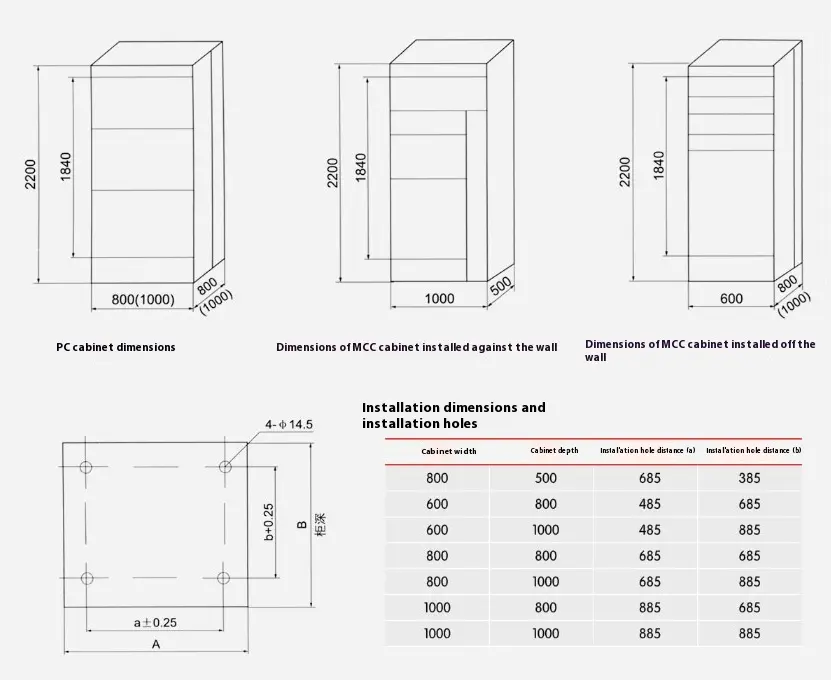

●LVスイッチギア全体の寸法、インストール寸法

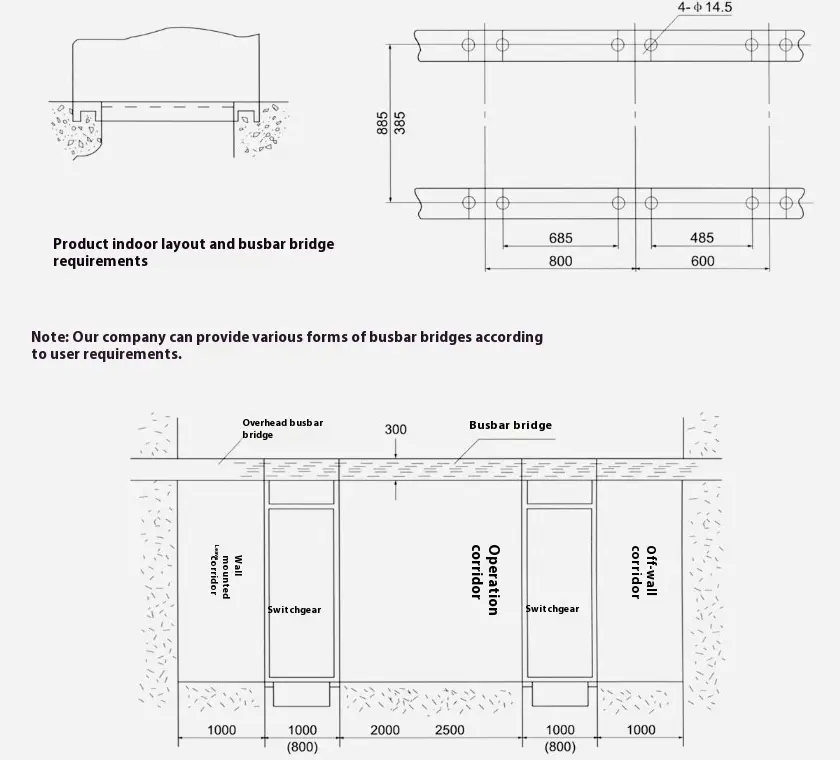

●低電圧ドローアウトスイッチギア設置基盤の概略図

●注意

▶この製品をインストールする場合、低電圧の引き出しスイッチギア間の水平線をしっかりと確実に接続する必要があります。

▶この製品のドアには、メインスイッチとの連動関数があります。つまり、停電の条件下でのみドアを開くことができます。この製品の反対側は、メインスイッチとの連動関数がないネジシーリングプレートです。したがって、メンテナンスのためにこの製品のサイドプレートを分解するときは、電源を切断してください。

▶非専門家は、メンテナンスのためにスイッチギアを開くべきではありません。
