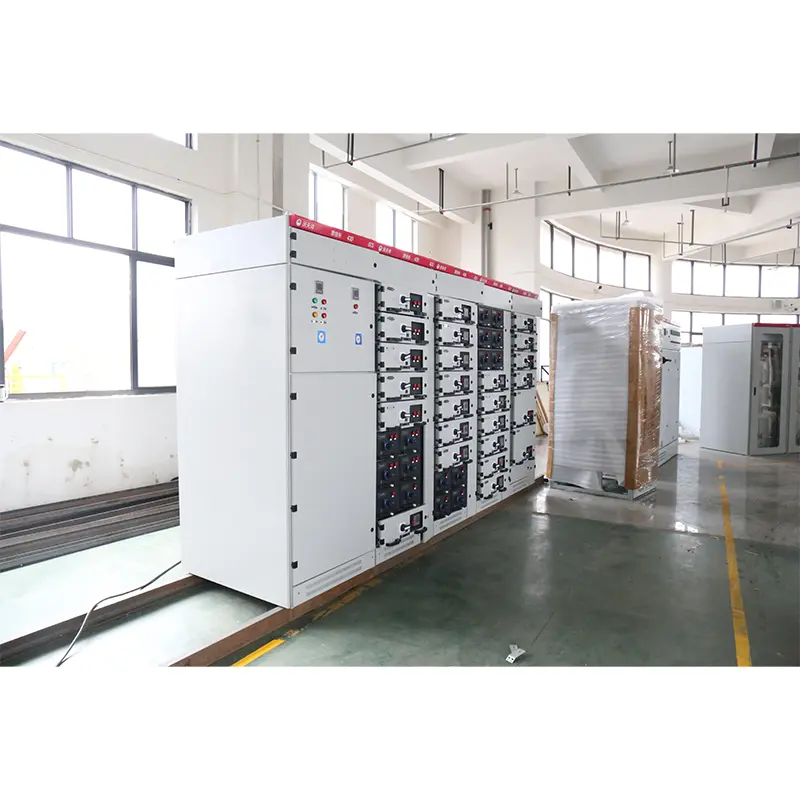

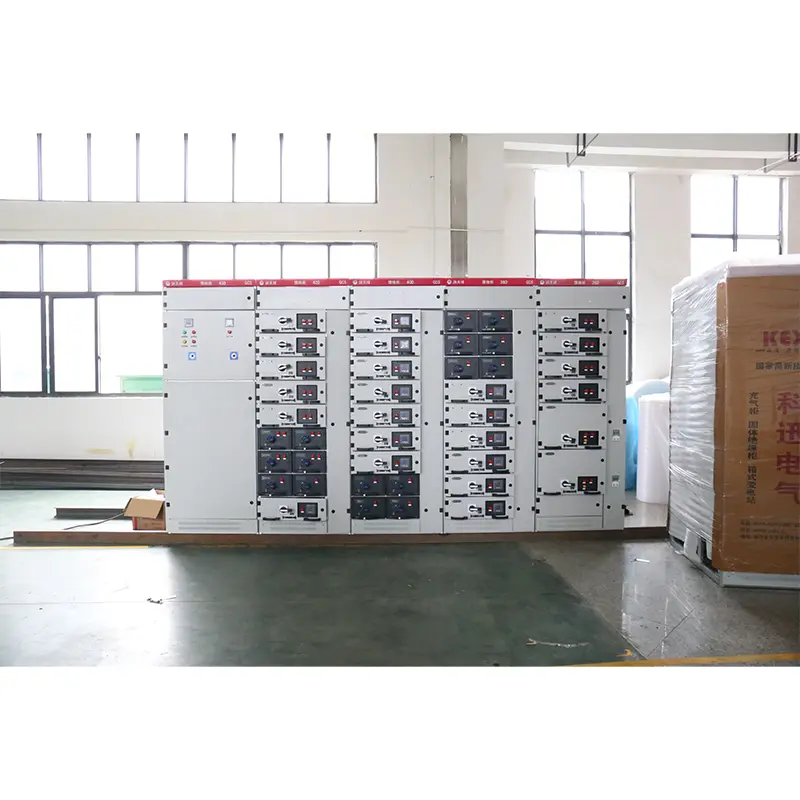

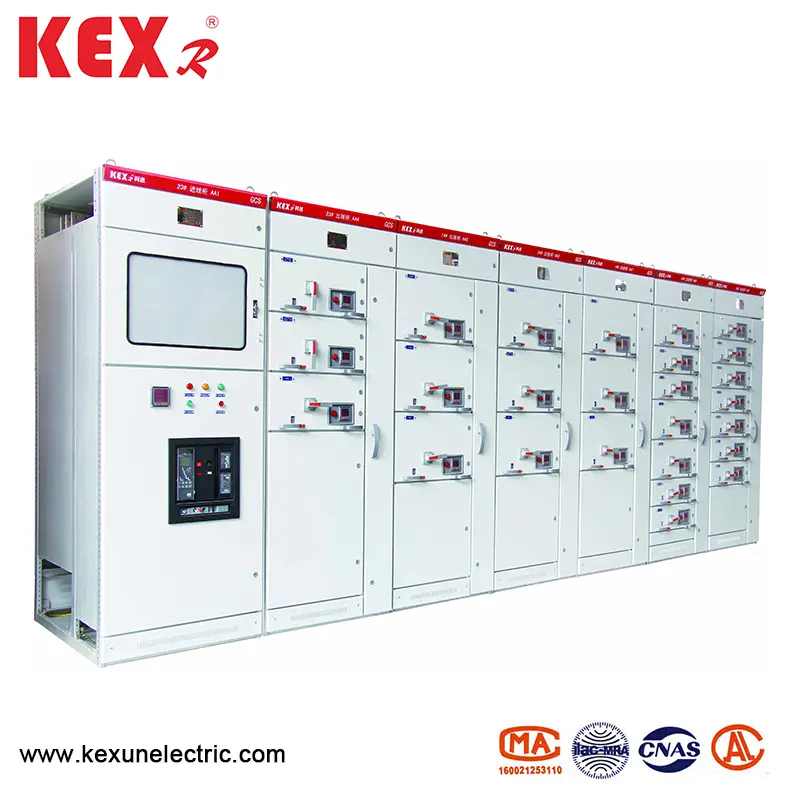

低電圧抽出スイッチキャビネット

●パフォーマンスインデックス

GCSタイプの低電圧抽出スイッチキャビネットの設計は、次の基準を満たしています。

▶IEC439-1低電圧スイッチギアとコントロールギア

▶GB7251低電圧スイッチギア

▶ZBK36001低電圧プルアウトスイッチギア

●基本パラメーター

●メイン構造

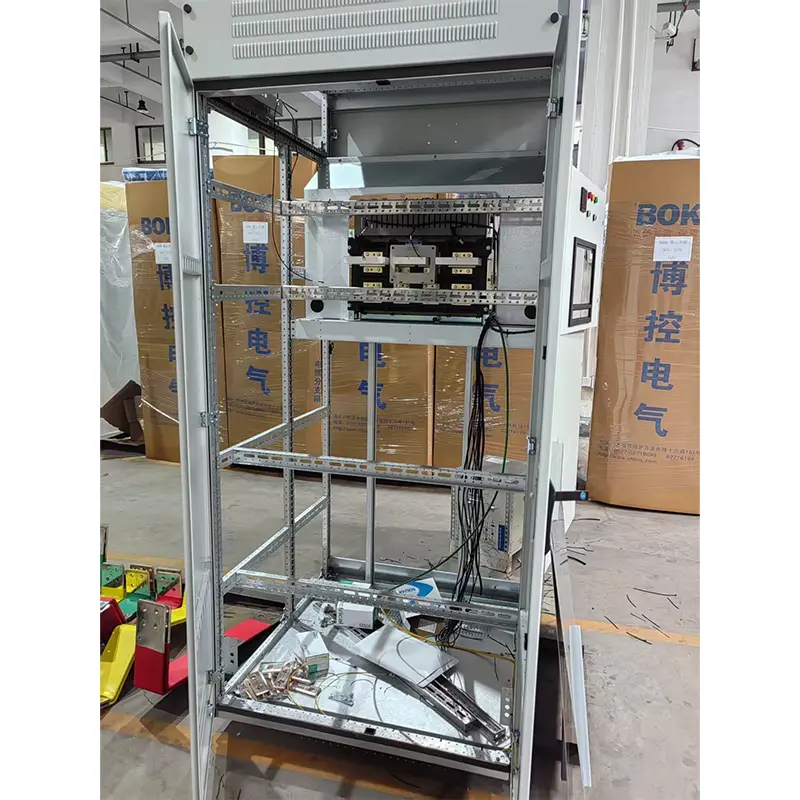

▶GCSタイプのメインフレームは、低電圧抽出スイッチキャビネットを採用します8mfタイプのオープンセクションスチールを採用し、セクションスチールの両側にはそれぞれ20mmと100mmおよび①9.2mmのモジュラスを備えた設置穴があるため、内部設置は柔軟で便利です。

▶メインフレームは、2つのアセンブリ形式で設計されています。つまり、完全に組み立てられた構造と、ユーザーが選択できる部分的に溶接構造（サイドフレームとクロスビーム）です。

▶デバイスの各機能室は互いに分離されており、そのコンパートメントは機能的なユニットルーム、バスルーム、ケーブルルームに分かれています。各チャンバーの機能は比較的独立しています。

▶水平メインバスは、キャビネットの後ろに水平に配置されています。これは、デバイスのメイン回路を高い短絡強度にするための基本的な尺度です。

▶ケーブルコンパートメントの設計により、ケーブルが上下するのが非常に便利です。

▶デバイスの一般的なキャビネットのサイズシリーズ（下の表を参照）：

●機能ユニット

1.引き出しの高さは160mmです。 1/2ユニット、1ユニット、3/2ユニット、2ユニット、3ユニット、5サイズのシリーズに分割されます。ユニット回路の定格電流は400a以下です。

2。引き出しは高さの寸法でのみ変化し、その幅と深さの寸法は変化しません。同じ機能ユニットを持つ引き出しは、良好な交換性を持っています。

3.各MCCキャビネットには、最大11個の1ユニットの引き出しまたは22 1/2ユニットの引き出しを装備できます。ここでは、複数のユニットの引き出しが多機能バックプレートを採用しています。

4。電流によると、引き出しの入口と出口の線は、同じチップ構造を持つ異なる数のプラグインを採用しています。

5。1/2ユニットの引き出しとケーブルルームは、バックプレート構造を備えたZJ-2アダプターで接続されています。

6.ユニットの引き出しとケーブルルームの間の接続は、現在のグレーディングに従って同じサイズのバーまたはチューブ構造を備えたZJ-1アダプターを採用しています。

7.引き出しユニットには、機械的なインターロックデバイスが装備されています。

●メインの電気コンポーネント

メイン電気コンポーネントの選択原則は、中国でシリーズで生産され、デバイスの高性能の要件を満たすことができる輸入技術に基づいています

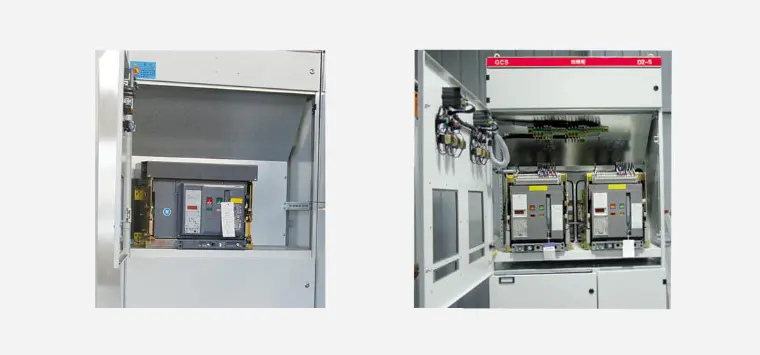

▶電源およびフィーダーユニットのブレーカーは、主にAHシリーズを選択します。 Schneider Companyが制作したその他のMシリーズと、ABB Companyがより高度なパフォーマンスでプロデュースしたFシリーズも選択できます。 AHサーキットブレーカーには、優れた性能、コンパクト構造、軽量、強力なシリーズの特徴があります。価格は比較的低く、メンテナンスと使用は便利で、すべてのパフォーマンスインデックスはこのデバイスの要件を満たすことができます。

▶引き出しユニット（モーターコントロールユニット、部分飼料ユニット）サーキットブレーカーは、主にCM1およびTG.TM30シリーズプラスチックケースサーキットブレーカーを選択し、Moeller Companyが生産したNZMを選択します。 100Aシリーズ。これらのスイッチには、優れた性能、コンパクト構造、短いアークまたはアークなし、およびこのデバイスの要件を満たすことができる高技術的および経済的指標の特性があります。

▶分離スイッチとヒューズ分離スイッチはQシリーズでなければなりません。このシリーズは、信頼性が高く、強力な破壊能力を備えており、機械的な連動を実現できます。

▶メインヒューズはNTシリーズです。 5。ACコンタクタは、シリーズBおよびLCI-Dのものでなければなりません。

●GCSタイプの低電圧抽出スイッチキャビネットの特性

1.アダプターの熱容量を改善し、コネクタ、ケーブルヘッド、スペーサーへのアダプターの温度上昇によって引き起こされる追加の温度上昇を大幅に減らします。

2。機能ユニットとコンパートメントの分離は明確で信頼性が高く、1つのユニットの障害は他のユニットの作業に影響を与えないため、障害は最小範囲に制限されます。

3.バスの水平方向の配置により、デバイスは良好な動的と熱安定性を持ち、80/176kaの短絡電流の影響に耐えることができます。

4.単一の4.MCCキャビネットの回路の数は22件であり、発電、石油化学システム、および単一のユニット容量が大きい他の産業における自動電気ドア（機械）のニーズを完全に考慮しています。

5.デバイスと外部ケーブルの間の接続はケーブルコンパートメントで完成し、ケーブルは上下に移動できます。現在の変圧器はケーブルコンパートメントに取り付けられているため、設置とメンテナンスが便利になります。

6.同じ配電システムでは、電流制限反応器を一致させることで短絡電流を制限でき、バス電圧は特定の値で安定化でき、コンポーネントの短絡強度の要件は部分的に削減できます。

7.引き出しユニットには、十分な数のセカンダリコネクタ（ユニット1以降は32ペア、ユニット1/2で20ペア）があり、コンピューターインターフェイスの要件と連絡先数の自動制御ループを満たすことができます。

●補助回路

補助回路図の設計は、熱発電所およびその他の関連する設計技術規制の補助電力設計のための技術的規制に準拠しています。これは、工場、鉱山、高層ビルの発電所と変電所の低電圧電力システム、および低電圧電力配電システムに適しています。工場と鉱山の補助回路スキームは、メイン回路スキームに従って設計されています。これは、電源入力ライン、フィーダーライン（PC）、モーターフィーダーライン（MCC）の機能単位に分割されています。

●製品パッケージ

製造業者は、供給時に以下の文書とアクセサリーを提供するものとします。

▶デバイスリスト

▶製品証明書

▶使用の指示

▶工場試験レポート

▶関連する電気図面

▶契約で指定されたキャビネットドアキー、操作ハンドル、スペアパーツ。

▶メインコンポーネントのインストール手順

●注文手順

GCSタイプの低電圧抽出スイッチキャビネットの注文契約には、次の内容が含まれています。

▶製品の完全なモデルには、メイン回路スキーム番号と補助回路スキーム番号が含まれます。

▶主回路システムの組み合わせシーケンス図

▶補助回路の電気概略図

▶キャビネット内のコンポーネントのリスト

▶回路内の電圧、電流、時間などのパラメーターの設定。

▶製品の通常の使用と矛盾する他の特別なテーブル。
