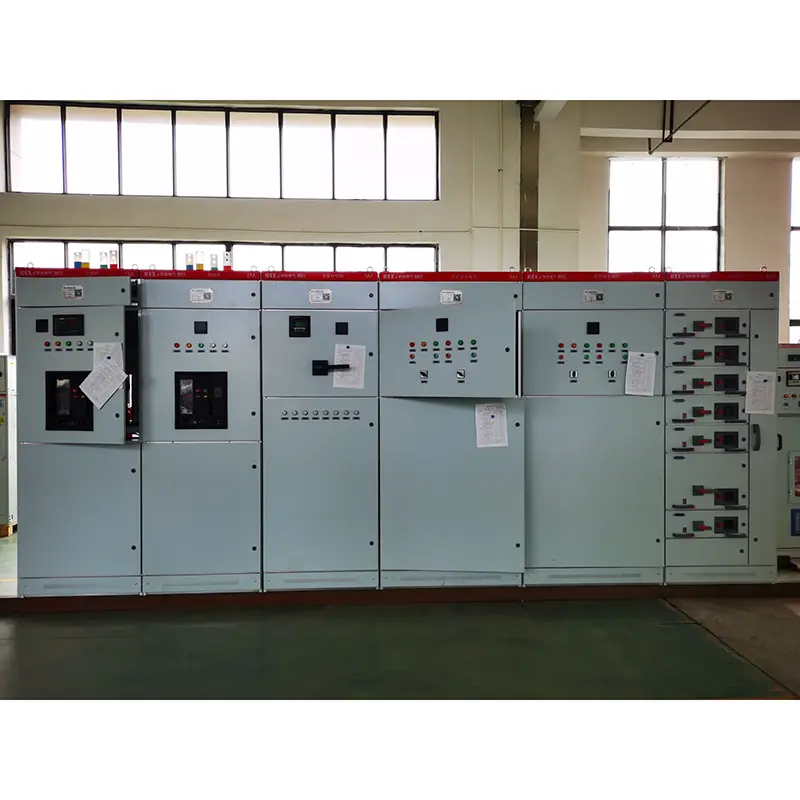

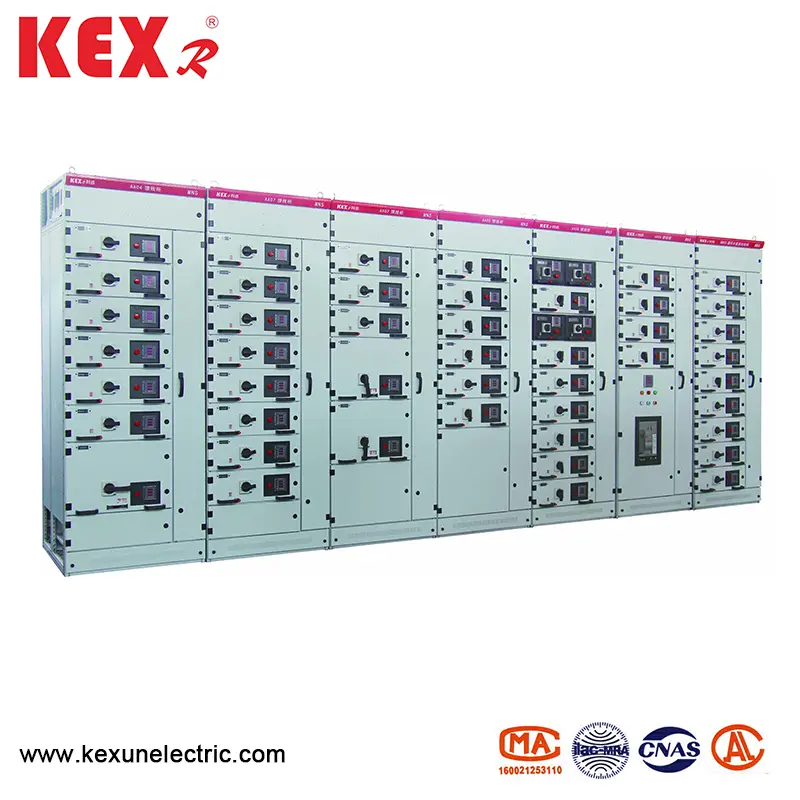

低電圧配電キャビネット

●基準

MNSタイプの低電圧配電キャビネットは、GB7251.1の国家専門的基準に準拠しています。

●MNSタイプ低電圧電力配電キャビネットを使用した条件を使用して

▶周囲温度：-5〜40℃、24時間平均35℃未満

▶大気条件：空気はきれいであり、相対湿度は +40の最高温度で50％を超えてはなりません。低い温度では、たとえば +20℃で90％の相対湿度が高いことが許可されますが、温度の変化を考慮し、凝縮が時々発生する場合があります。

▶高度：1000m未満、MNSタイプの低電圧配電キャビネットは、次の温度での輸送と貯蔵に適しています：-25 ℃〜 +55°、そして短時間で24時間以内に +70°に達することができます。これらの極端な温度では、デバイスは回復不能に損傷してはならず、正常に機能するはずです。

▶上記の条件を満たすことができない場合、ユーザーとKexunの間の協議を通じて解決するものとします。

▶このデバイスがオフショアの石油掘削、生産プラットフォーム、原子力発電所で使用される場合、技術契約に別々に署名するものとします。

●MNSタイプの低電圧配電キャビネットの基本的な技術的パラメーター

◆電気性能

◆IP学位

IEC529およびDIN40050標準を遵守します。 IP30はφ2.5mmより大きい固形物を保護し、IP40はφ41.0mmを超える固体を保護し、IP54は任意の方向にダストとスプラッシュを保護します（IP54保護レベルを注文するときはメーカーに相談してください）。

◆キャビネット構造

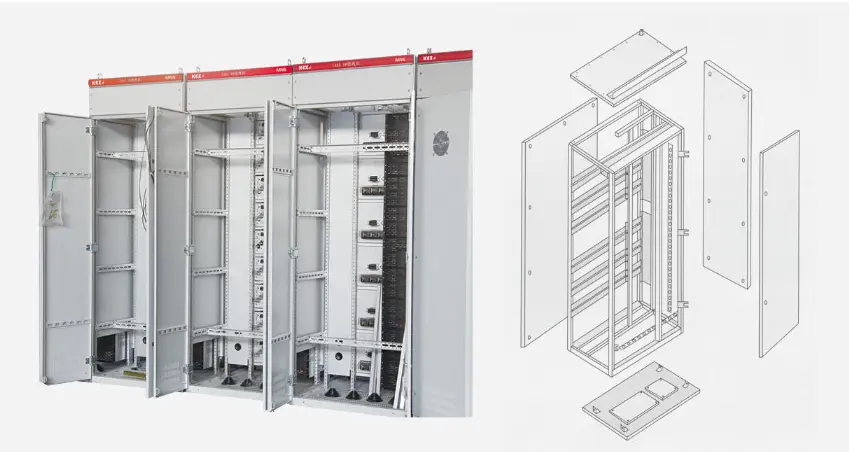

低電圧配電キャビネットの基本構造は、C字型プロファイルで構成されています。セクションCは、モジュール取り付け穴としてE = 25mmを持つ鋼板を曲げることによって形成されます。すべてのキャビネットと内側のパーティションは、亜鉛メッキと精製されています。ドアパネルの周りでは、サイドパネルは高電圧の静電噴霧で作られています。キャビネットの基本構造については、以下の図を参照してください。

◆キャビネットの種類を切り替えます

1。配電センター間の距離（PC1：EMAX、MT、3WN、AH、MEシリーズサーキットブレーカーを使用できます。

2。モーターコントロールセンターキャビネット（MCC）：大小の引き出しで組み立てられ、各ループのメインスイッチは、ヒューズを備えた高速プラスチックケース回路ブレーカーまたは回転荷重スイッチを採用しています。自動電力係数補償キャビネット（手動、自動およびリモートの電力補償装置付き）

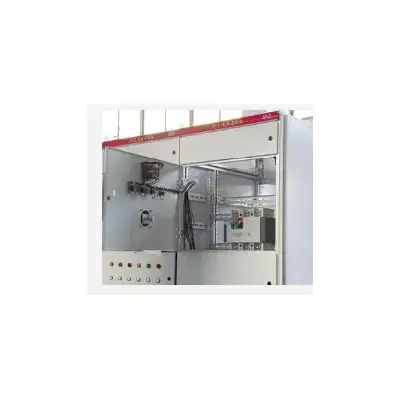

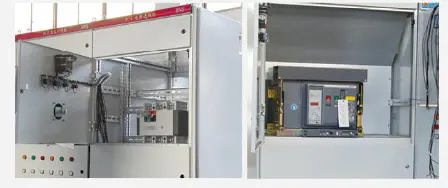

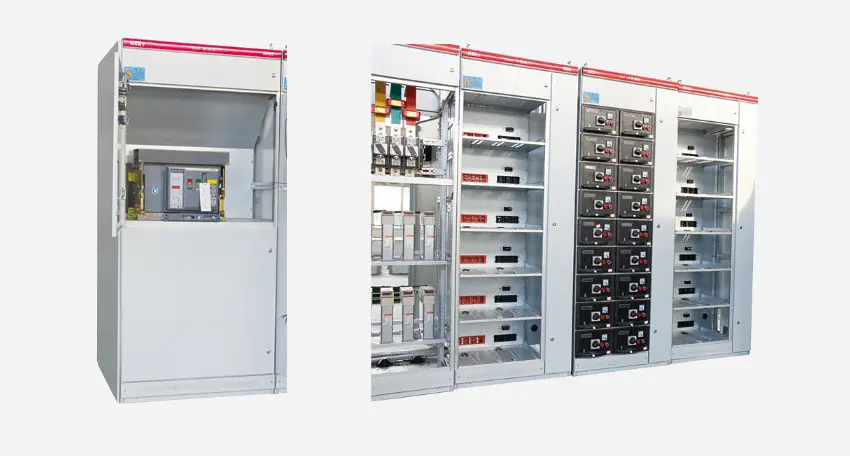

◆電源分配センター（PC）キャビネット

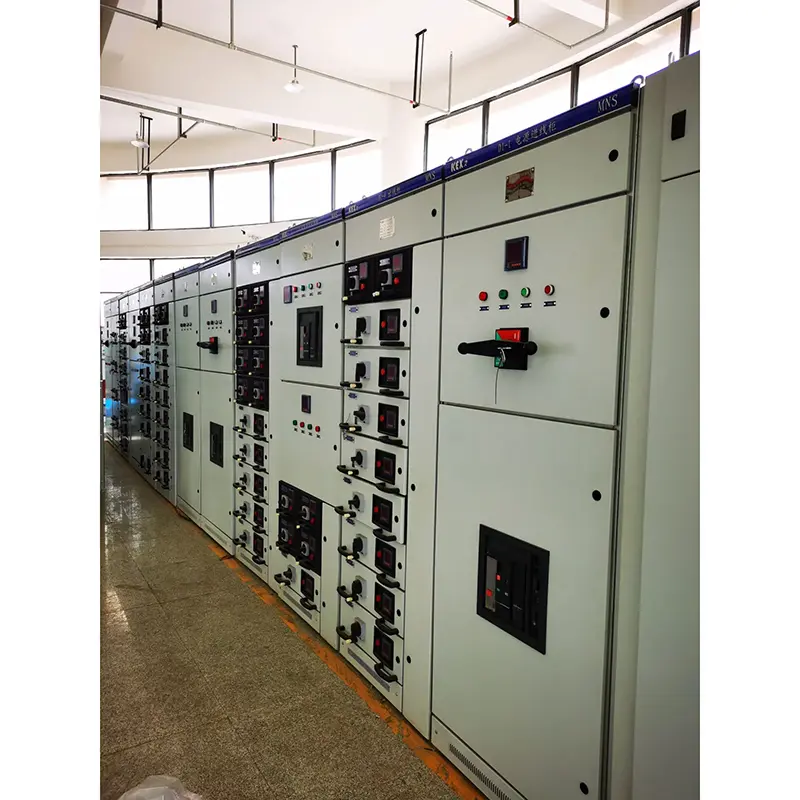

◆Bモーターコントロールセンター（MCC）キャビネット

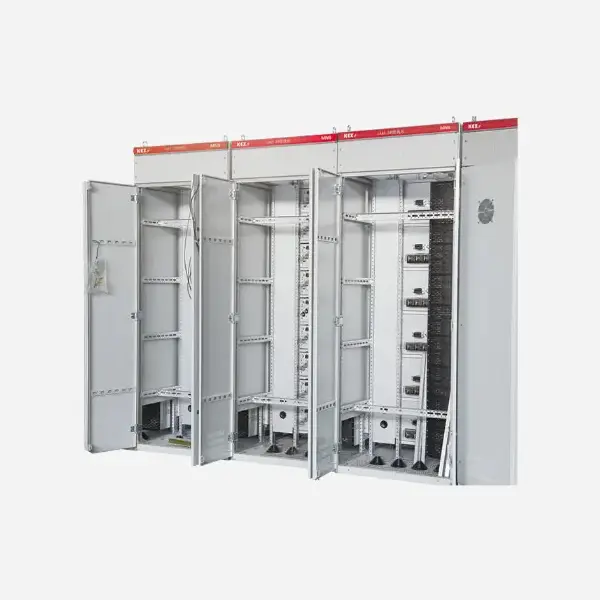

◆C字型プロファイルで構成されるキャビネットフレーム構造

◆MNSタイプの低電圧配電キャビネットの概略図

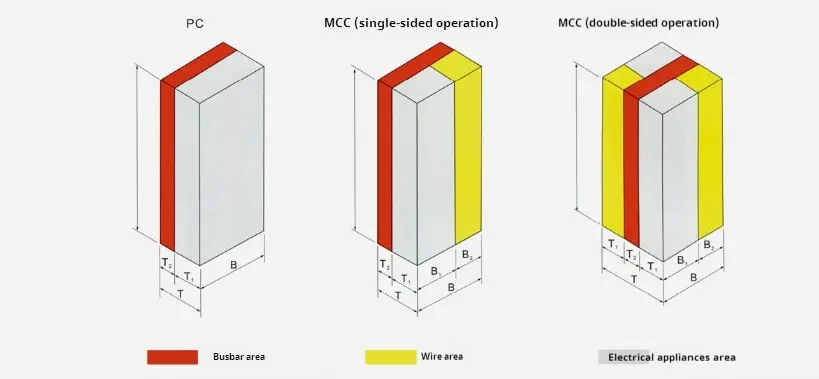

●キャビネットのパーティション設計

◆配電センター（PC）

（1）PCキャビネットは3つのコンパートメントに分かれています。水平バスコンパートメント：キャビネットの後ろ。機能ユニットコンパートメント：キャビネットの上部上部またはキャビネットの左前面。

（2）セグメンテーション測定：水平バスコンパートメントと機能ユニットコンパートメントは、鋼板で分離されています。コントロールループコンパートメントは、火炎耐性ポリフェニレンエーテルプラスチックカバーによって、機能ユニットコンパートメントから分離されています。

（3）キャビネットに設置されたフレーム回路ブレーカーは、閉じた状態のキャビネットの外で手動で操作できます。回路ブレーカーの開閉状態を観察し、回路ブレーカーがテスト位置にあるのか、動作メカニズムとドアの間の位置の関係に応じて作業位置にあるのかを判断します。

（4）分離構造は、主回路と補助回路の間に設計されています。メーター、信号ライト、ボタンで構成される補助電気ユニットはすべてプラスチックボードに設置されており、炎症性ポリウレタンフォームプラスチックで作られたカバーは、ボードの後ろの主回路から分離されています。

◆プルアウトモーターコントロールセンターと小さな電流配電センター（MCC）

引き出し型MCCキャビネットは、キャビネットの後ろの水平バスコンパートメント、キャビネットの正面の左側の機能ユニットコンパートメント、キャビネットの前面の右側のケーブルコンパートメント、つまり3つのコンパートメントに分割されます。水平バスコンパートメントと機能ユニットコンパートメントは、炎に覆われた発泡プラスチックで作られた機能ボードで分離されており、ケーブルコンパートメントは水平バスコンパートメントと鋼板による機能ユニットコンパートメントから分離されています。 MCCIモーターコントロールセンター）引き出しは、次の5つのタイプに分割されます。8E/4：高さ200×幅150×深さ400 mm。 8e/2：高さ200×幅300x深さ400 mm。 8e：高さ200×幅600×深さ400 mm。 16e：高さ400×幅600×深さ400 mm。 24e：高さ600×幅600×深さ400 mm。

◆リアアウトレットスイッチキャビネット構造

スイッチキャビネットの配置幅を減らすために、スイッチキャビネットのメインバスはスイッチキャビネットの上部に水平に設置され、キャビネットの後半は、着信と発信ケーブルが接続されているケーブルルームです。スイッチキャビネットの正面は、スイッチギアの機能ユニットが設置されているデバイスルームです。このシステムでは、スイッチキャビネットの側面にあるケーブルルームが後部キャビネットに移動され、変電所のスペースレイアウトの要件をさらに満たすために、スイッチキャビネットの配置幅を大幅に削減します。

フィーダーキャビネットの幅は600mm、深さは1000/1200mmで、デバイスルームから分離された独立したメインバスルームがあります。フロントデバイスチャンバーの効果的な設置高さは72E（E = 25mm）で、多機能ボードによってリアケーブルチャンバーから分離されており、コンパクトな構造と柔軟なユニット構成を備えたスイッチキャビネットの設置スペースを最大限に活用しています。背面のケーブルルームにはドアがあり、設置とメンテナンスに便利です。着信キャビネットの幅は、着信ユニットのフレーム電流に従って決定されます。推奨される幅は400/600/800/1000mmで、キャビネットの深さは1000mmです。

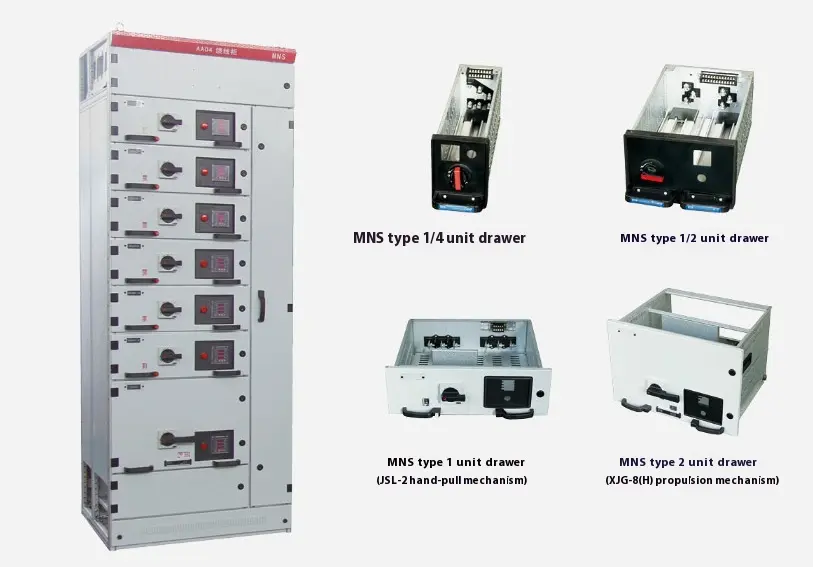

●引き出しタイプ

（1）8e/4：高さ8Eの引き出しユニットを組み立てます。

（2）.8E/2：8E高さのスペースに2つの引き出しユニットを組み立てます。

（3）8e：8eの高さスペースに引き出しユニットを組み立てます。

（4）16e：16e（400mm）の高さで引き出しユニットを組み立てます。

（5）24e：24e（600mm）の高さで引き出しユニットを組み立てます。 5種類の引き出しユニットは、キャビネットで単独で組み立てることができ、混合アセンブリにも使用できます。単一のアセンブリのキャビネットに収容できる引き出しユニットの最大数については、以下の表を参照してください。

◆引き出しの電気的および機械的インターロッキング

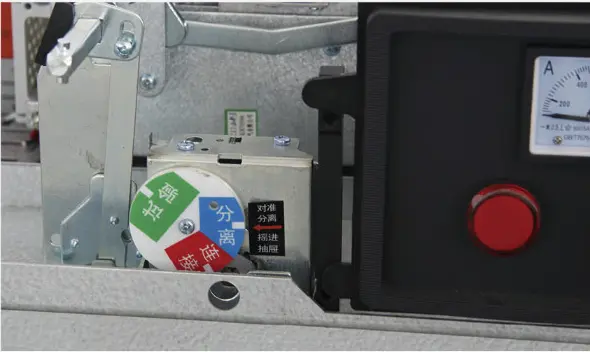

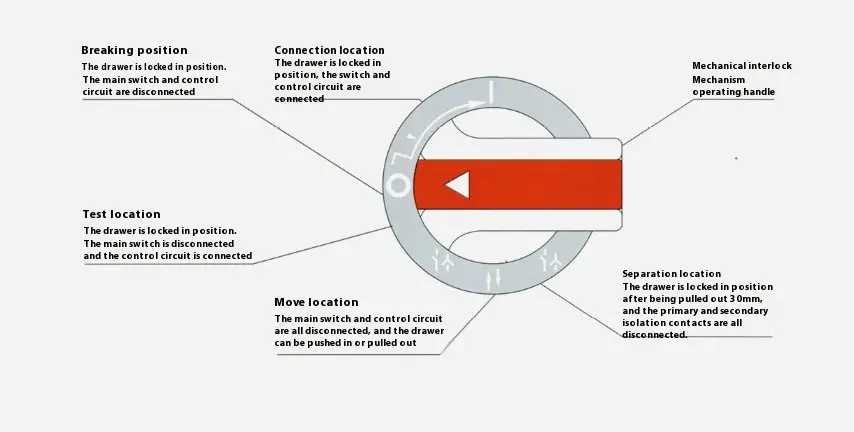

引き出しユニットには、信頼できる機械的連動位置があり、操作ハンドルによって制御され、明らかに正確な閉鎖、テスト、描画、および分離位置があります。動作メカニズムの機能については、図を参照してください。安全上の注意事項を強化するために、左図に示すように、操作ハンドルが配置された後、操作ハンドルが配置された後に南京錠を追加できます。引き出しユニットが配置されたら、図4および図5にリストされている操作関数と位置に厳密に従って動作する必要があります。そうしないと、構造部品を簡単に損傷するため、使用するときは注意してください。

◆8e/4および8e/2スイッチ関数を操作します

◆8と16e、24eはスイッチ関数を操作します

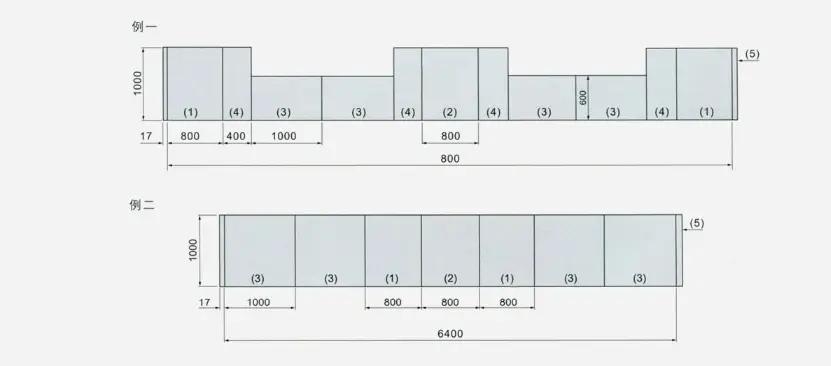

◆コンビネーションモードの概略図

●インストール、使用、メンテナンス

1.デバイスが目的地に到着したら、まず梱包ボックスが完了しているかどうかを確認します。デバイスがすぐに設置されていない場合は、乾燥した清潔な場所に保管する必要があります。

2。デバイスは、壁から離れて取り付けることをお勧めします。または、壁に取り付けることができます。設置ファンデーションプレーンは平らで、基礎チャネルスチールの水平誤差は1/1000で、総長さの偏差は3 mmです。

3.すべての導電性部品のボルト固定にグレード8.8と張力洗浄機を使用することをお勧めします。推奨される締め付けトルクを以下の表に示します。

4.ケーブルヘッドシースと、MCCスキームアクセサリによって供給される二次回路用の一定数の銅コネクタ。 （銅接合部のコールドプレス処理に適応するために、セカンダリケーブルにはマルチコアの柔軟なワイヤが推奨されます）。

5.ケーブルを接続した後、小動物がキャビネットにrawいなくなり、短絡災害が発生するのを防ぐために、デバイスの底を閉じている必要があります。

6.設置または調整後、操作する前に、次の検査とテストが必要です。

▶デバイスに設置されている電気機器と制御配線が工場図面図の要件を満たしているかどうかを確認してください。

▶さまざまなスイッチの手動操作は、異常や妨害なしで柔軟になります。

▶機械的インターロックメカニズムと電気インターロックデバイスの動作が正しくて信頼できるかどうかを確認してください。これはシステム要件を満たすはずです。

▶主回路と制御回路の絶縁抵抗が指定された要件を満たしているかどうかを確認します。

▶デバイスに設置された電気機器が良好な接触であり、電化製品自体の技術的要件を満たしているかどうかを確認してください。

▶デバイス内に異物があるかどうか、およびさまざまな部品の取り付けネジが緩んでいるかどうかを確認してください。

◆プルアウトMCCの操作手順：

（1）引き出しの底がガイドに正しく入る後にのみ、キャビネットに押し込むことができます。そうしないと、引き出しが破損するか、引き抜かれません。

（2）8E/4および8E/2の引き出しのパネルのシンボルと関数については、図4を参照してください。図の破壊位置「O」から作業位置「I」への矢印は、最初に操作ハンドルを押してから「O」から「I」に回転する必要があることを示します。戻ってきたとき、それを押す必要はありません。ハンドル「I」を「O」に変えるだけで、手放した後、ハンドルを手放します。

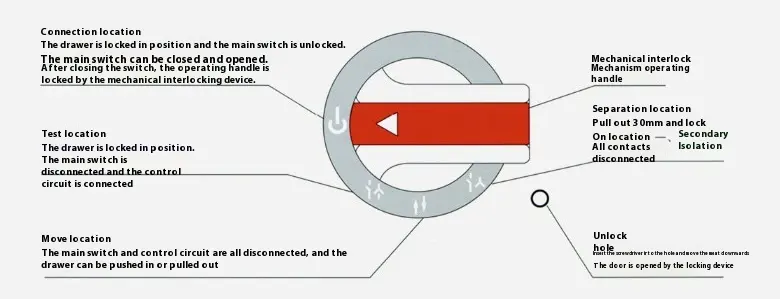

（3）8E-24Eドロワーパネルのシンボルと関数については、図5を参照してください。ハンドルが作業位置に到達すると、メカニズムはメインスイッチのメカニカルロックを放出し、メインスイッチを閉じて開くことができます。ただし、メインスイッチが閉じている場合、インターロックメカニズムのハンドルを操作できません。右下隅のドアには、ドアのロック解除メカニズムである標識を満たす小さなプラスチック製のカバーがあります。操作プロセスは次のとおりです。ドロワーが作業位置にある場合、ドアを開けたい場合は、最初に小さなカバーを引き出してから、ドライバーを穴に挿入し、ラッチを下に移動してドアを開けます。ドアを開けた後は必ず小さなプラスチックカバーを覆ってください。そうしないと、元の保護レベルが破壊されます。

●デバイスの輸送と保管

▶デバイスは、ひっくり返って深刻な振動を受けることはできません。

▶開梱後にデバイスを持ち上げるときに輸送角プレートを使用する必要があり、2つのスチールワイヤとロープの付属角度は≤1200でなければなりません。フォークリフトトラック、ローラー、またはクローバーを使用している場合、デバイスのアンダーフレームで直接実行することは許可されていません。

▶デバイスが所定の位置に設置されたら、位置を短い距離で移動する場合は、シャーシの四隅でこじ開けることができます。

▶電気製品と部品は、デバイスで自由に分解することはできません。

▶雨が濡れるのを防ぐべきであり、周囲温度はこのサンプルの関連規定に従う必要があります。

●製品の完全性

MNSタイプの低電圧配電キャビネットには、梱包リスト、製品証明書、製品取扱説明書、および必要な図面が付いており、サポートリストに従って提供されるドアキーとスペアパーツが添付されています。
