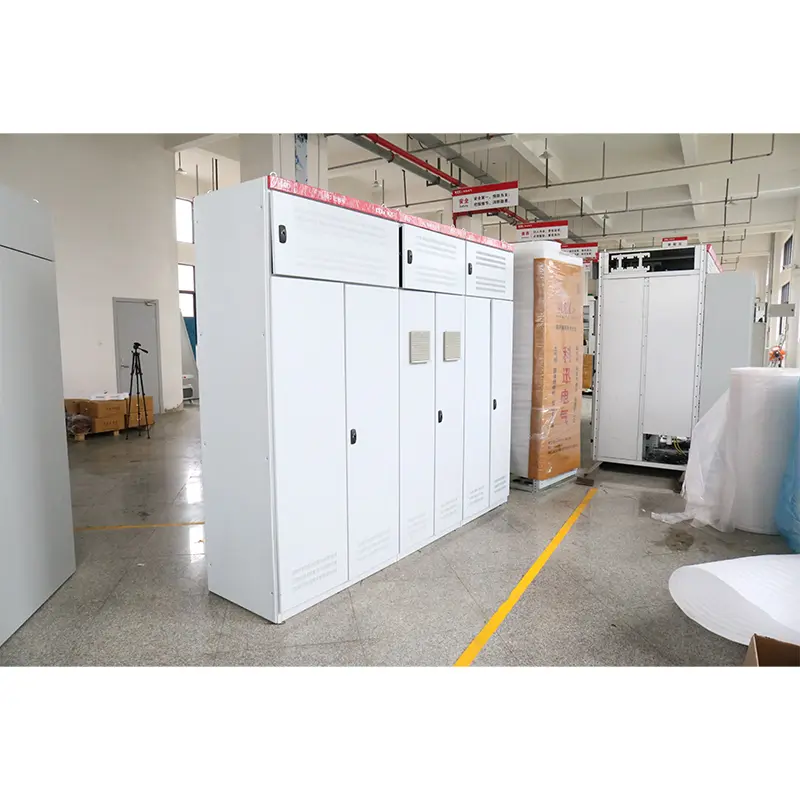

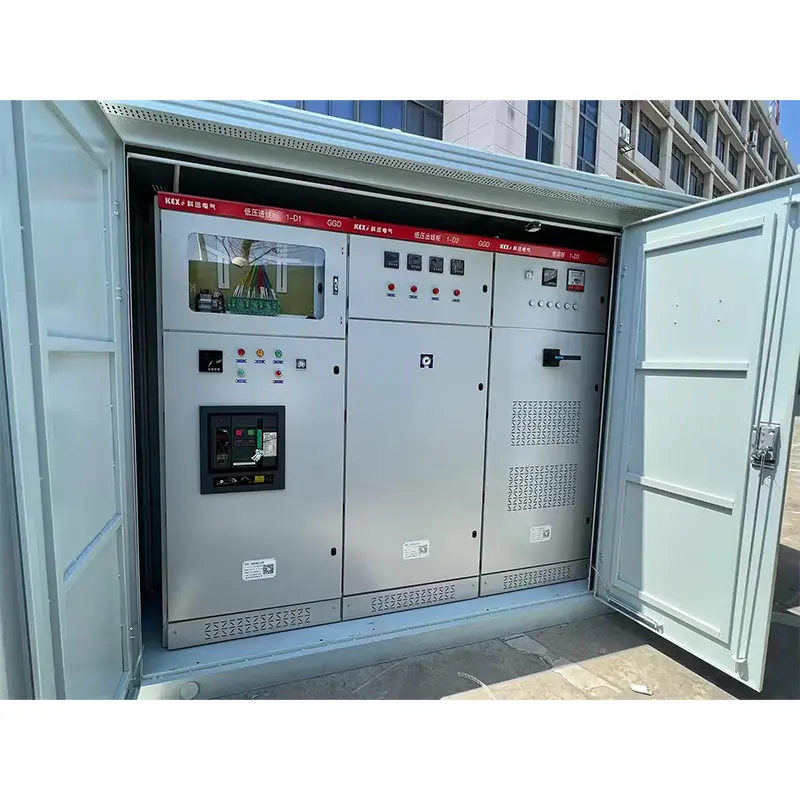

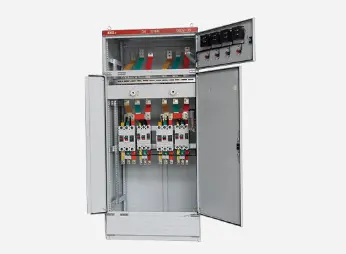

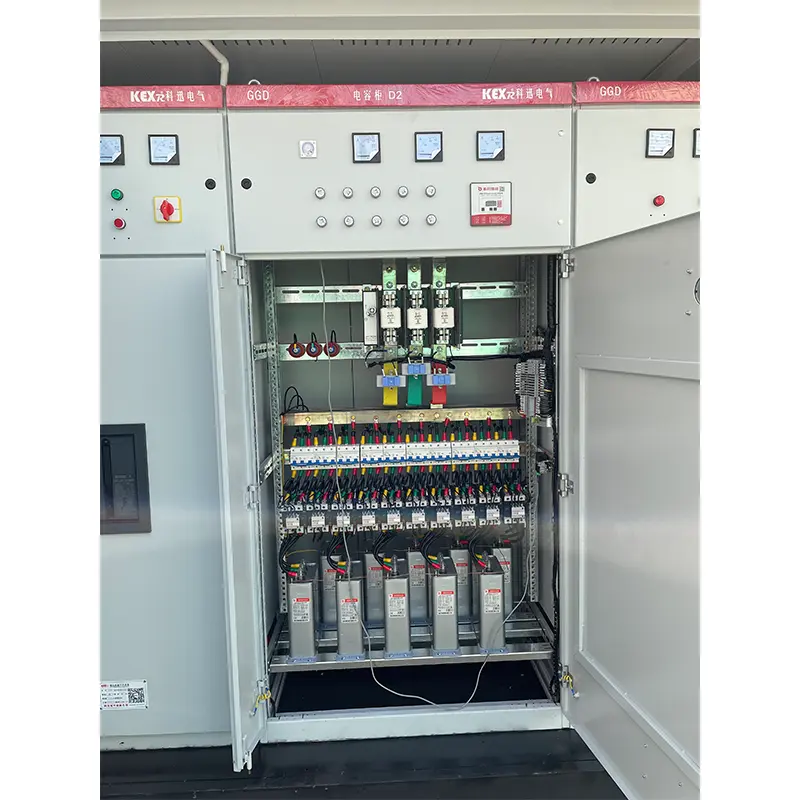

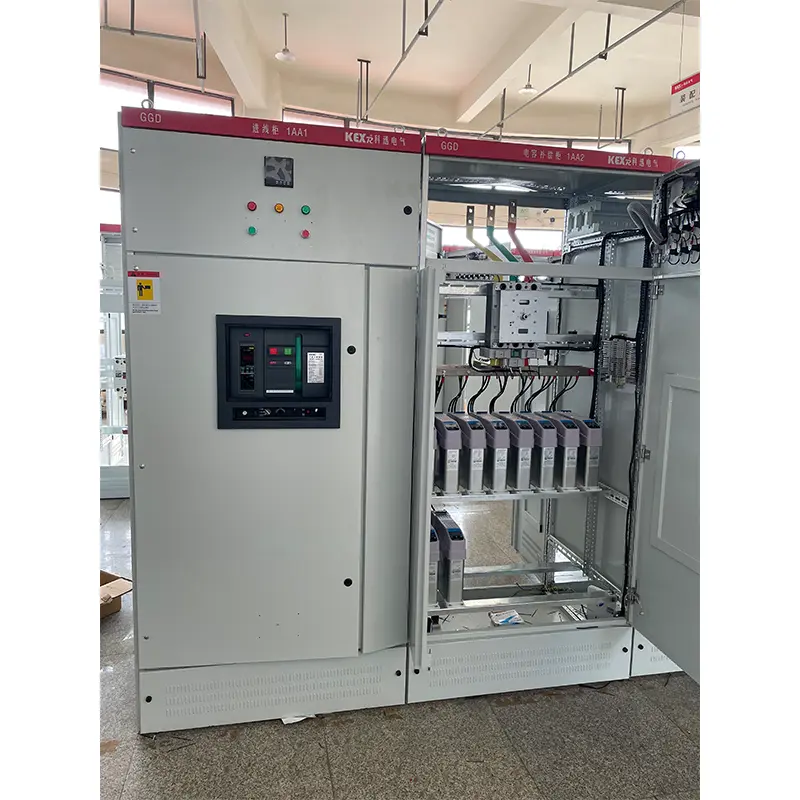

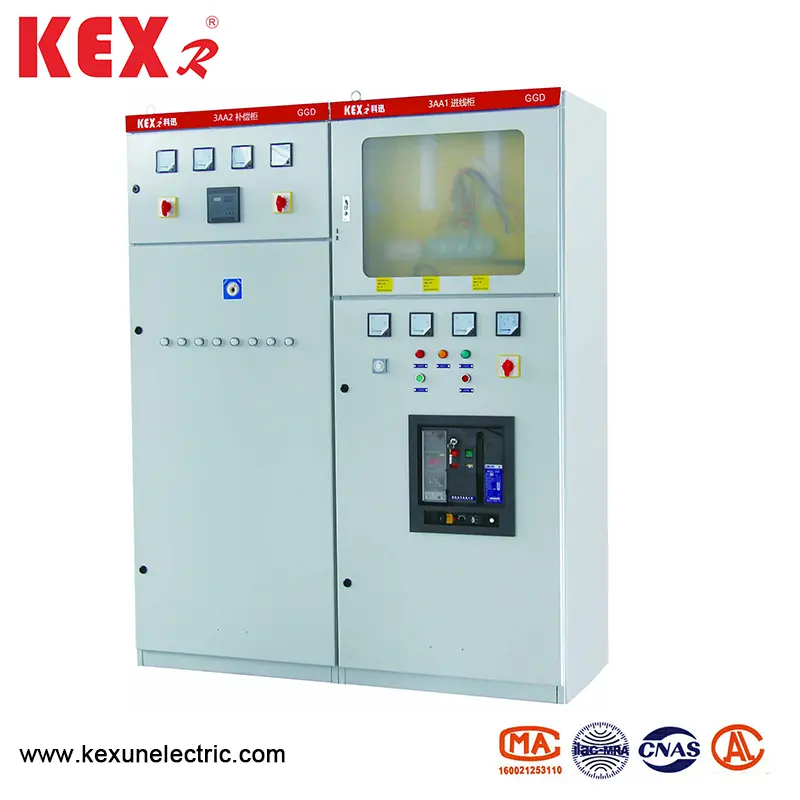

AC低電圧分布スイッチギア

中国の有名な送電および流通機器メーカーとして、Kexunは、安全性、経済、合理性、信頼性の原則に基づいて設計された新しいタイプのAC低電圧分布スイッチギアを生産しています。この製品には、高速度容量、良好な動的および熱安定性、柔軟な電気スキーム、便利な組み合わせ、シリーズ、強力な実践性、新しい構造、高保護レベルの特性があり、低電圧スイッチギアの更新された製品として使用できます。
モデル：GGD
ブランド：Kexr

お問い合わせを送信

製品説明

●GGDタイプの条件の使用AC低電圧分布スイッチギア

▶周囲の気温は +40°よりも高くないか-5°よりも高くなければならず、24時間以内の平均温度は +35°より高くならないようにします。

▶屋内設置と使用場所の高度は、2000mを超えてはなりません。

▶周囲の空気の相対湿度は、 +40°の最高温度で50％を超えてはならず、温度の変化のために疑わしいDEWの影響が時々発生する可能性があることを考えると、より低い温度（たとえば、90％ +20）でより大きな相対温度を許可する必要があります。

▶機器が設置されている場合、垂直平面の傾向は5を超えてはなりません。

▶機器は、暴力的な振動や衝撃がない場所に設置され、電気部品を腐食させるには不十分な場所に設置されなければなりません。

注：ユーザーが特別な要件を持っている場合、メーカーと交渉できます。

●基本的な電気パラメーター

タイプ	定格電圧（V）		定格電流（a）	定格の短絡破損電流（KA）	定格短期耐電流（1S/ka）	定格ピークズスタンド電流（ka）
GGD1	380	A	1000	15	15	30
		B	600（630）
		C	400
GGD2	380	A	1500（1600）	30	30	65
		B	1000
		C	600
GGD3	380	A	3150	50	50	105
		B	2500
		C	2000

●設計機能

▶GGDタイプのキャビネットAC低電圧分布スイッチギアは一般的なキャビネットの形であり、フレームは8mfのコールドフォームされた鋼を使用したローカル溶接によって組み立てられます。フレームパーツと特別なサポート部品は、指定された鋼製造業者から供給され、キャビネットの精度と品質を確保します。ユニバーサルキャビネットのコンポーネントは、モジュールの原則に従って設計されており、20の取り付け穴があります。ユニバーサル係数は高く、工場が事前生産を実現することができます。これにより、製造サイクルが短くなるだけでなく、作業効率が向上します。

▶GGDタイプの設計AC低電圧分布Switchgeartは、キャビネットの動作における熱放散を完全に考慮します。キャビネットの上端と下端には、異なる数の冷却スロットがあります。キャビネット内の電気部品が熱を発生させると、熱気が上昇し、上部スロットを介して排出されますが、冷たい空気が下部スロットを通ってキャビネットに連続的に補充され、密閉キャビネットが下から上への自然換気ダクトを形成して冷却の目的を達成します。

▶最新の工業製品モデリング設計の要件によると、GGDタイプAC低電圧分布スイッチギアは、キャビネットの形状と各部品の分割サイズを設計するためのゴールデンセクション比の方法を採用しており、キャビネット全体を美しく寛大にします。

▶食器棚のドアは、回転するヒンジによってフレームに接続されています。これは、取り付けと分解に便利です。ゲーブルゴムストリップは、ドアの裾に埋め込まれています。ドアが閉まると、ドアとフレームの間のストリップには特定の圧縮ストロークがあり、ドアがキャビネットと直接衝突し、ドアの保護レベルを改善するのを防ぐことができます。

▶電気コンポーネントを備えた機器のドアは、柔らかい銅線の複数の鎖によってフレームに接続されており、キャビネットの設置部品はナウリングネジでフレームに接続されているため、キャビネット全体が完全な接地保護システムを構成します。

▶キャビネットのトップコートは、強い接着と優れたテクスチャーを備えたポリエステルオレンジのベーキングペイントでできています。キャビネット全体がサブライトトーンであるため、まばゆい効果を回避し、勤務中の人員のための快適な視覚環境を作り出します。

▶キャビネットの上部カバーは、必要に応じて削除できます。これは、現場のメインバスのアセンブリと調整に便利です。キャビネット上部の四隅には、持ち上げと輸送用のリングを持ち上げる装備が装備されています。

▶キャビネットの保護レベルはIP30であり、ユーザーは使用環境の要件に応じてIP20とIP40を選択することもできます。

●インストールと使用

製品が受信場所に到着したら、まずパッケージが無傷かどうかを確認し、関連部門に通知して、問題が発見された時点で理由を見つける必要があります。すぐに設置されていない製品の場合、通常の使用条件の規定に従って適切な場所に配置する必要があります。

◆製品のインストール

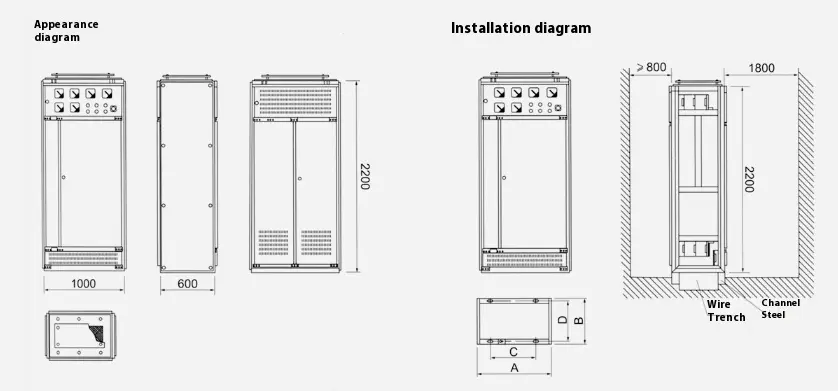

製品の設置は、インストール概略図（添付の図を参照）に従って実行するものとし、ユーザーは基本チャネルスチールとボルトを提供するものとします。メインバスが錫メッキを使用して列全体に設置されると、重複する表面を修復および水平にし、洗浄し、ニュートラルなワセリンでコーティングするか、他の測定値を取得し、ボルトで固定します。

◆製品は、設置後および操作中に次のアイテムを検査およびテストするものとします。

▶キャビネットのトップペイントが落ちたかどうか、キャビネットが乾燥してきれいかどうかを確認してください。

▶電気部品の動作メカニズムが柔軟であり、妨害や過度の動作力はないはずです。

▶メインおよび補助接触のメイン電気器具のオンオフが信頼性が高く正確であるかどうか。

▶機器の表示と変圧器の比率と極性が正しいかどうか。

▶Busbar接続が良好であるかどうか、および断熱材がサポート、取り付け部品、およびアクセサリーがしっかりと確実に設置されているかどうか。

▶補助接点が要件を満たしているかどうか、ヒューズのヒューズコア仕様が正しいかどうか、リレーの設定値が設計要件を満たしているかどうか、およびアクションが信頼性と正確であるかどうか。

▶回路の接触が電気概略図の要件を満たしているかどうか。

▶保護回路システムが要件を満たしているかどうか。

▶500ボルトMegohmmeterを使用して、1メゴムメートル以上の断熱抵抗値を測定します。

◆使用に関する予防策

（1）資格のある専門家のみが、操作、検査、メンテナンスのために、製品メンテナンスチャネルと食器棚のドアに参加または開くことができます。
