低電圧配電スイッチギア

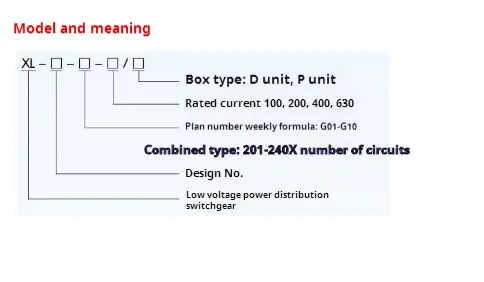

●モデルの意味

●条件を使用します

◆XL-21タイプの低電圧配電スイッチギアは、2000m未満の高度に設置する必要があります。

◆周囲温度と周囲の気温は +40°より高くはありませんが、平均温度は +35°より高くなく、周囲の気温は24時間で-100°より低くありません。

◆空気中には、過剰なほこり、酸、塩、腐食性ガス、爆発性ガスがないはずです。相対温度は、最高温度 +40°で50％を超えてはなりません。また、90％未満の最低温度では相対温度が高くなります。温度変化のために一般的な凝縮が時々発生する可能性があると考えるべきです。

◆ユーザーが特別な要件を持っている場合、メーカーと交渉できます。

●設計機能

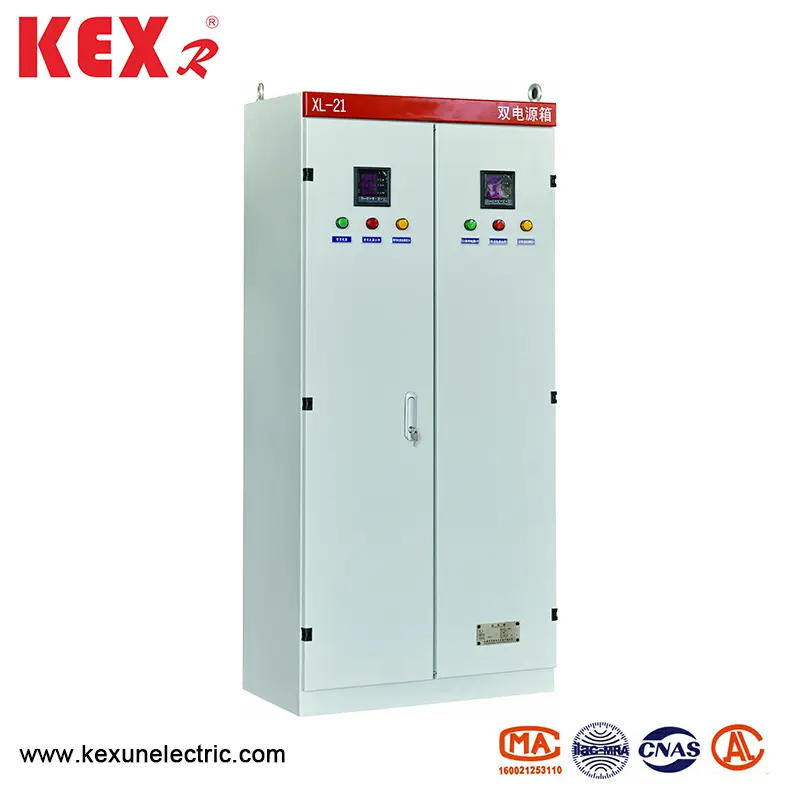

◆XL-21タイプの低電圧配電スイッチギアは床に取り付けられており、トランスの下に直接取り付けることができます。スイッチギアボディは、高品質のスチールプレート溶接または組み立てで作られており、ナイフスイッチの操作ハンドルは、電源の切り替えに使用できるスイッチギアの前の右の列に設置されています。電圧計量ボックスの前に電圧計が取り付けられています。バスの電圧を示します。配電ボックスの前にドアがあります。ドアが開いた後、配電ボックス内のすべての機器が露出しており、メンテナンスに便利です。この配電ボックスは、コンパクト構造、便利なメンテナンス、回路スキームの柔軟な組み合わせの特性を備えた中国が設計した新しいコンポーネントを採用しています。配電ボックスには、短絡保護として回路ブレーカーが装備されており、ドアの前に操作ボタンを取り付けることができます。

◆操作モード：マニュアル。

◆インストールモード：垂直インストール

◆配線モード：配線を修正しました

●XL-21タイプの低電圧配電スイッチギアの技術パラメーター

●XL-21タイプの低電圧配電スイッチギアのインストールと使用

◆検査に合格した後にのみ、配電ボックスを梱包および輸送できます。製品が目的地に到着したら、最初にボックスが完成しているかどうかを確認します。配電ボックスがすぐに設置されていない場合は、製品を乾燥した清潔な場所に保管してください。

◆電源分配ボックスは、インストール図面に従ってインストールでき、ファンデーションチャネルスチールとネジはユーザーが提供するものとします。ケーブルが発信されている場合、ユーザーは基礎溝と底部の貼り付けボルトの外にケーブルトレンチを埋めます。

◆電源分配ボックスがインストールまたはオーバーホールされたら、一連のアイテムを操作する前に検査およびテストする必要があります。

（1）内部電気機器と配線が概略図に適合しているかどうかを確認します。

（2）スイッチを数回チェックして操作して、柔軟で正常かどうかを確認します。

（3）すべてのメーターとリレーが正確かどうかを確認してテストします。

●注文手順

供給時にKexunが提供する文書とアクセサリー。

▶配達リスト。

▶製品証明書。

▶工場検査報告書。

▶製品の説明

▶一次システム図、制御概略図、および二次配線図。

▶契約で指定されたキャビネットドアキー、操作ハンドル、スペアパーツ。

▶メインコンポーネントの使用手順
