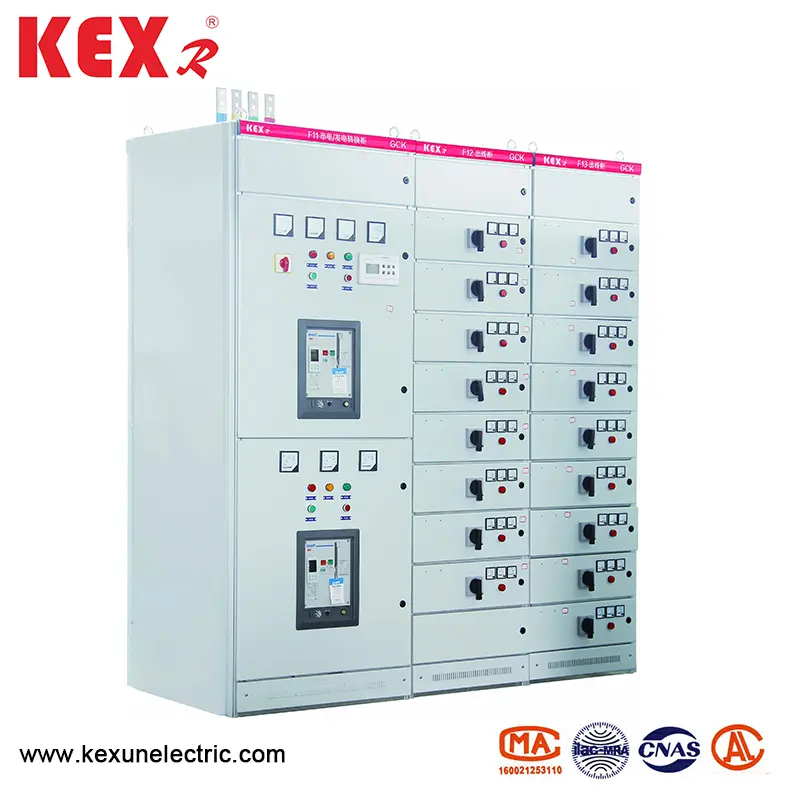

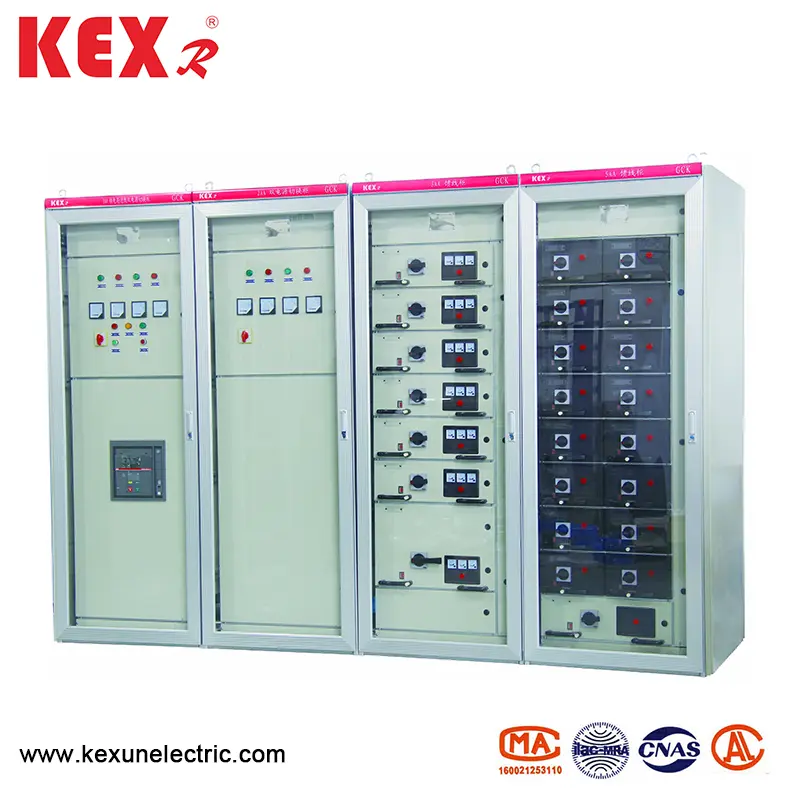

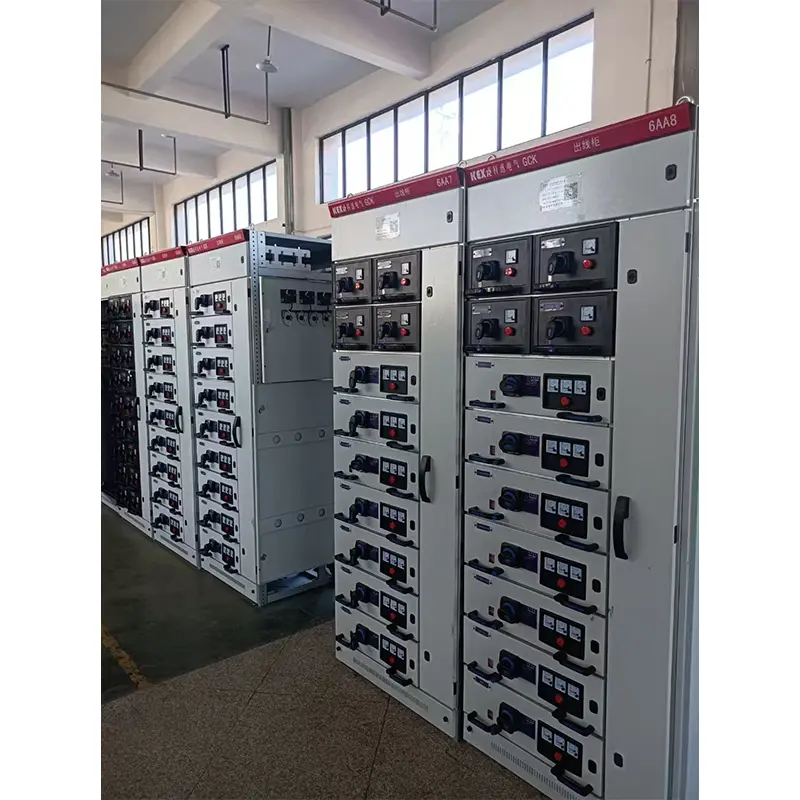

LVスイッチギア

●条件を使用して通常の使用

◆2000m未満のGCK LVスイッチギアの高度

◆周囲の気温は +40°より高くなく、24時間以内の平均温度は +35°よりも高くなく、周囲の気温は50より低くありません。

◆大気条件：空気はきれいで、温度が +40の場合は相対湿度が50％以下であり、温度が低いときにより高い相対湿度が許可されます。たとえば、温度が +20の場合の90％

◆GCK LVスイッチギアは、火災、乾燥爆発、深刻な汚染、化学腐食、激しい振動のない場所に設置するものとします

◆垂直平面の傾向は5を超えてはなりません。この製品は、次の温度での輸送と貯蔵に適しています。 -25℃〜+55°、そして短時間で+70°（24時間以内）を超えません。上記の使用条件を満たすことができない場合、ユーザーは、協議を通じて注文して解決する際にメーカーと一緒にそれを上げなければなりません。

●GCK LVスイッチギアの主な技術パラメーター

●アーキテクチャ機能

引き出し関数ユニットとドアは、メインスイッチの動作メカニズムによって機械的にインターロックされます。メインスイッチが閉じた位置にある場合、ドアは開くことができず、追加の南京錠で動作メカニズムを閉鎖または開口部にロックすることができます。機能ユニットのコンパートメントは金属板で分離されており、引き出しは良好な交換性を持ち、作業位置、テスト位置、分離位置があります。引き出しが特定の位置に押されると、引き出しは自動的に配置されます。この時点で、引き出しの左側の引き出しを引っ張って、位置を解放し、次の位置に入ることができます。引き出しがキャビネットから引き出されると、落ちるのを防ぐ機能もあります。

▶静電容量補償や計量などの固定スキームを持つキャビネットは、引き出しキャビネットと同じ外観と同じ水平バスの位置を持っています。これにより、引き出し型キャビネットと固定キャビネットを並べて使用できるようにします。

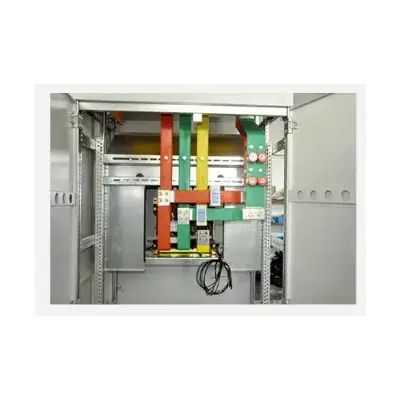

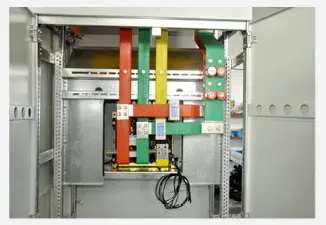

▶バスバーシステム：キャビネットのバスバーは、水平バスバーの定格電流が1250A未満である場合に3相5線式システムを採用し、単一のバスバーが使用され、水平バスバーの定格電流が1250Aを超えると二重のバスバーが使用されます。キャビネット間の水平バスバーは、ブロックを接続することで重複しており、垂直バスバーはポリカーボネートエンジニアリングプラスチックシェルに囲まれています。内部バッフルは、アーク拡散を制限するために使用されます。ニュートラルバスバーはキャビネットの上部の前面に設定され、保護バスバー（PE）はキャビネットの下部に設定され、キャビネットのバッフルに接続されています。

▶シェルの保護レベルを低下させないという条件では、スイッチキャビネットの下部と上部に自然換気窓が用意されています。

▶キャビネットシェルの保護グレードはIP40です。

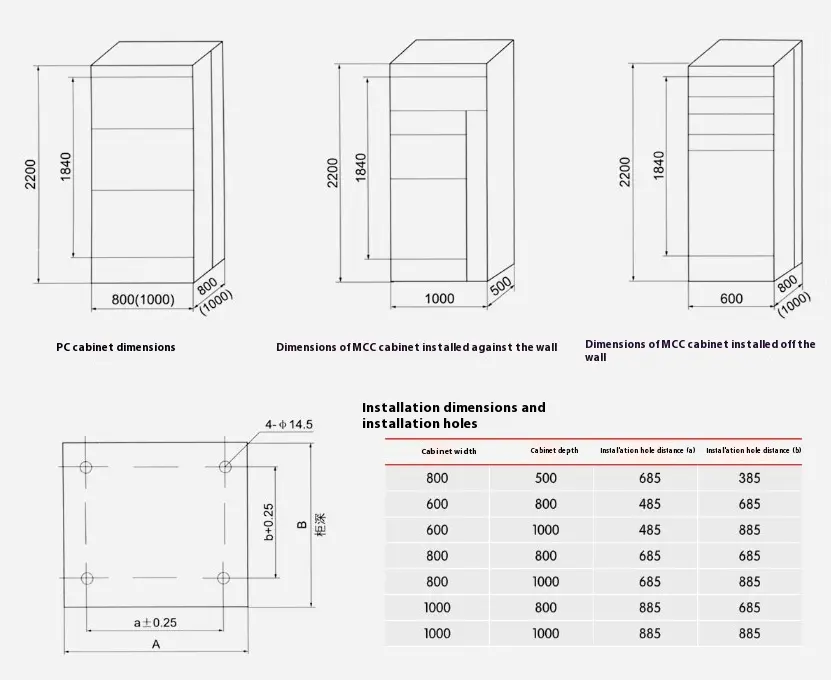

●LVスイッチギア全体の寸法、インストール寸法

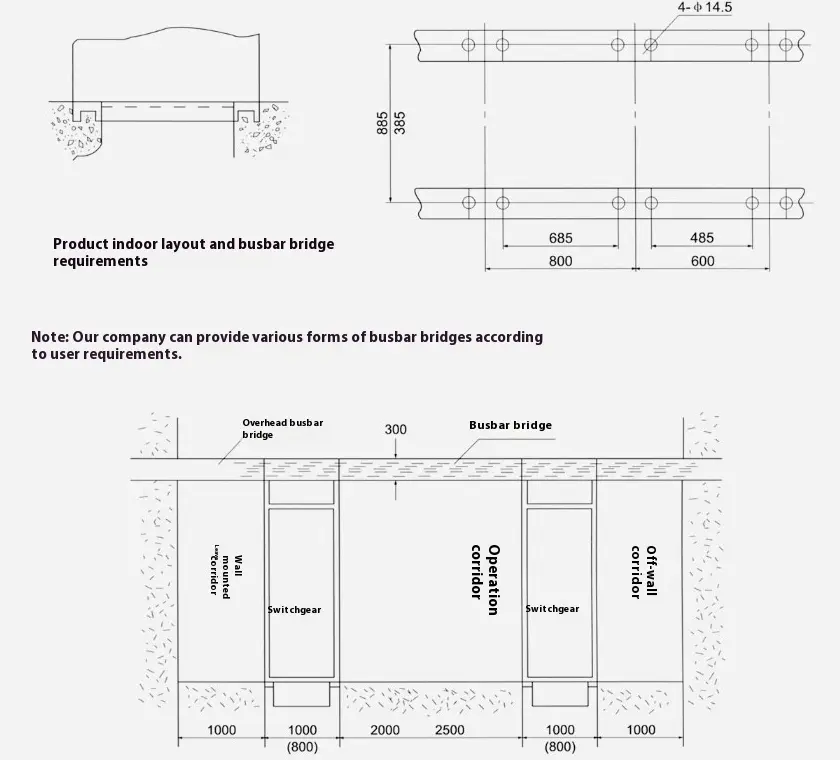

●GCKタイプLVスイッチギアインストールファンデーションの概略図
