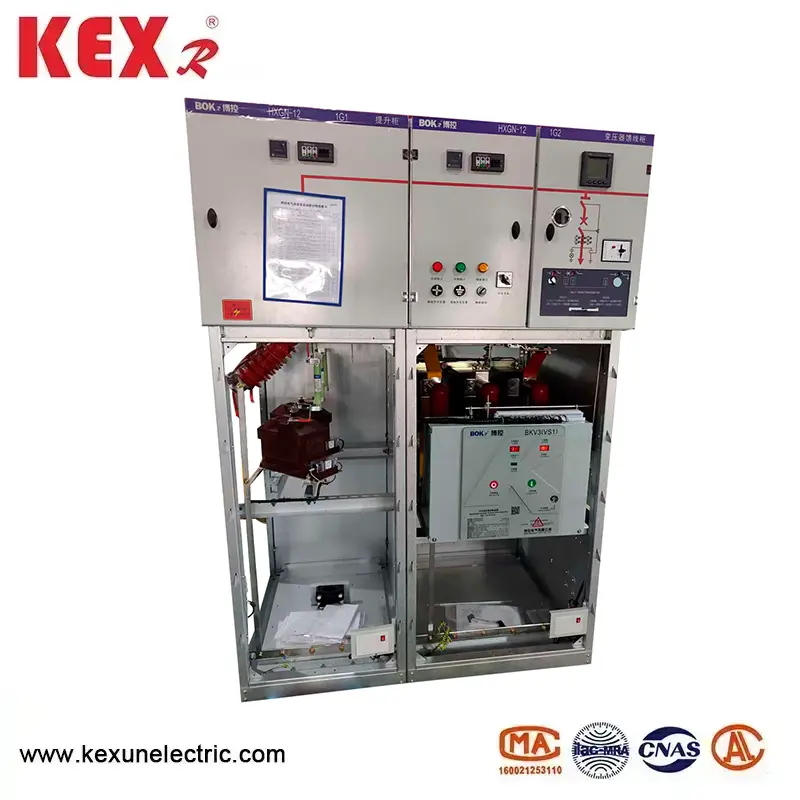

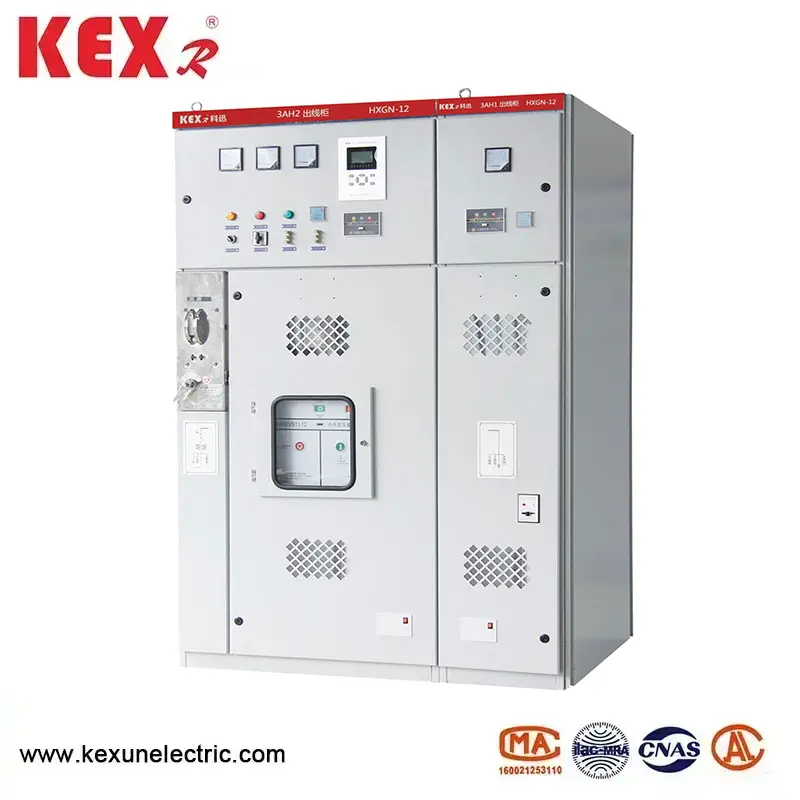

モジュラーリングメインユニット

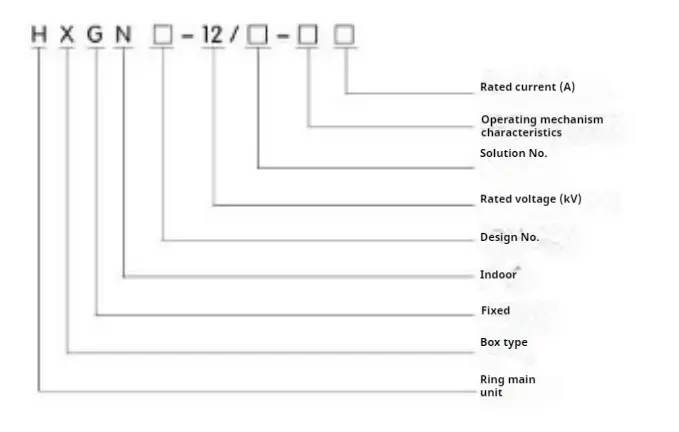

○モデルの意味

○HXGH-12タイプのモジュラーリングメインユニットの主な用途とアプリケーションの範囲

モジュラーリングメインユニットは、電気エネルギーの受信と分布に使用される50Hzのシングルバスセクションで3.6-12kVの3相交流電流の屋内完全セットに適しており、回路の制御、保護、監視の機能を備えています。さまざまな種類の発電所、変電所、産業および鉱業企業、高層ビル、その他の場所に適用でき、スイッチングステーションで使用するリングネットワークキャビネットと組み合わせることもできます。

○HXGH-12タイプのモジュラーリングメインユニットの主な構造と特性

▶モジュラーリングメインユニットには、高品質の角度鋼で溶接されています。

▶サーキットブレーカールームは、キャビネットの中央（下）部分にあり、設置、デバッグ、メンテナンスに便利です。標準にはZn63AIVS1-12）回路ブレーカーが装備されており、個人の安全を確保するための圧力放出チャネルがあります。

▶高度で信頼性の高い回転式切断器を使用して、メインバスが充電されたときにメンテナンスのためにサーキットブレーカールームに安全に入ることができます。高度で信頼性の高い回転式切断器は、メインバスが電化されているときにメンテナンスのためにサーキットブレーカールームに安全に入ることができます。

▶モジュラーリングメインユニットの保護レベルはIP2xです。

▶「5つの予防策」の要件を簡単かつ効果的に満たすことができる信頼性の高い完全に機能的な強制機械ロックデバイスを装備しています。

▶過失可能な接地システムを持っています。

▶ドアには観測ウィンドウが装備されており、キャビネット内のコンポーネントの作業状態を明確に観察できます。

▶動作メカニズムは、XGN66-12よりも信頼性の高い機械的ロックによってロックされています。

▶入ってくるケーブルと発信ケーブルは、キャビネットの底の前面よりも低く、ユーザーが接続するのに便利です。

○HXGH-12タイプのモジュラーリングメインユニットの環境条件の使用

1。周囲温度の上限は +40℃で、下限は-10°です。

2.モジュラーリングメインユニットの高度は1000m未満でなければなりません。

3.空気相対湿度の1日の平均値は95％以下であり、毎月の平均値は90％以下です。水蒸気の1日の平均値は2.2x10-3MPA以下であり、毎月の平均値は1.8x10-3MPAです。

●HXGNの主な技術パラメーター□-12タイプモジュラーリングメインユニット
