高電圧リングネットワークキャビネット

Kexunは、中国の高電圧リングネットワークキャビネットを専門とするメーカーです。

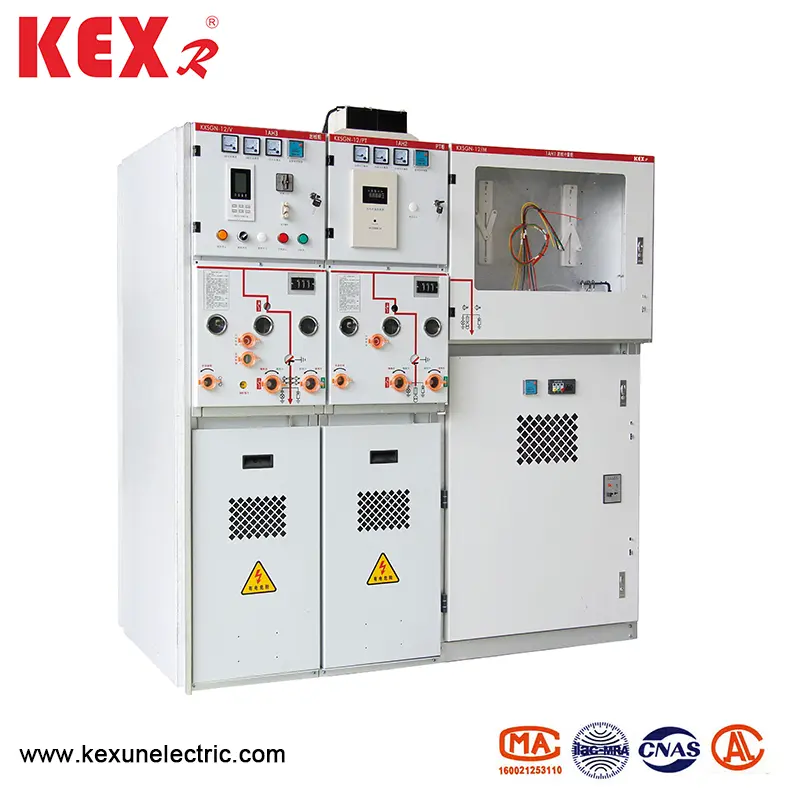

そのベストセラー製品KXSGN-12-SIS3は、完全に囲まれた固体断熱材です。モジュラー、完全に密閉された、完全に断熱された完全な金属閉じた構造を採用します。表面は、直接的かつ確実に接地できる導電性または半導電性シールド層でコーティングされています。
モデル：KXSGN-12-SIS3
ブランド：Kexr

お問い合わせを送信

製品説明

●設計機能

▶真空間トラックブレーカーとロードスイッチモジュールは、エポキシ樹脂によってカプセル化されています。マニュアルおよび電動3ステーション切断を使用したモジュラー統合メインサーキット。

▶真空間回路ブレーカーモジュールには、短絡電流を開閉する機能があります。

▶3ステーション切断器の閉鎖接地位置に可視骨折があり、切断と接地スイッチは短絡電流を迅速に開閉できます。

▶3段階分離スイッチによって密閉されたエポキシ樹脂絶縁空気室ボックスは、乾燥空気を0.04MPaで加圧する可能性があります。オンラインで内部圧力を監視するための圧力ゲージが装備されており、漏れや拡大を防ぎ、分離スイッチと接地スイッチを保護します。

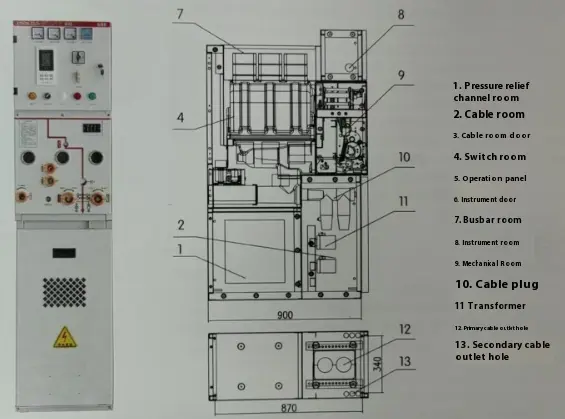

●構造的次元

High Voltage Ring Network Cabinet

●上部の孤立した寸法図

プラン	キャビネット幅	キャビネットの深さ	キャビネットの高さ	オーバーヘッドアウトライン
PT着信ライン	450	900	1600	260を深めます
着信と概要	425	900	1600	260を深めます
相互接続スイッチ	425	900	1600	260を深めます
相互接続分離	425	900	1600	260を深めます
バスバーリフティング	425	900	1600	260を深めます
従来の測定	750	900	1600	260を深めます
コンパクト測定	425	900	1600	260を深めます
電源Pt	450	900	1600	260を深めます
制御および保護基地局	425	900	1600	260を深めます

●技術パラメーターテーブル

◆ブレーカーの技術パラメーター

アイテム		ユニット	データ
定格電圧		KV	12
定格頻度		Hz	50
定格断熱レベル	1M作業周波数に耐える電圧に耐えます	KV	42
	稲妻の衝動は電圧に耐えます	KV	75
定格電流		A	630	1250
定格の短絡破壊電流（1SC）		KA	20 35	31.5
定格の短絡閉鎖電流（ピーク）		KA	50 63	80
定格ピーク耐電流		KA	50 63	80
評価された短期耐摩耗性		KA	20 25	31.5
現在、短時間の破壊時間を評価しました		時間	30	30
評価された短時間の壊れた現在の長続き		S	4
定格操作シーケンス	オートリクロッシング		OFF-0.3S-ONOFF-180-ONOFF
	非自動閉鎖		OFF-0.3S-ONOFF-180-ONOFF
機械的な生活		時間	3000
単一のコンデンサ銀行の評価電流と評価されています		A	630
Bの壊れた電流がBからBコンデンサバンクに評価されました		A	400

◆ロードスイッチの技術パラメーター（ユニットC）

アイテム	ユニット	データ
定格電流	A	630
定格の短絡オフオン電流	KA	50
評価された短期耐摩耗性	Ka/s	20/4
機械的寿命をロードします	時間	10000
電気寿命を負荷にします	時間	10000

◆ロードスイッチの技術パラメーター（ユニットC）

アイテム	ユニット	データ
定格電流	A	125
定格の短絡破損電流	KA	31.5
定格の短絡閉鎖電流	KA	80
定格ハンドオーバー電流	A	3150

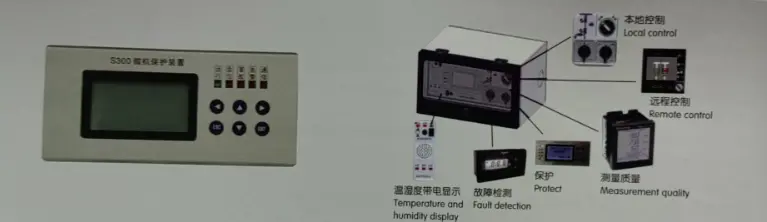

●高電圧リングネットワークキャビネットのインテリジェンス端子

High Voltage Ring Network Cabinet

高電圧リングネットワークキャビネットのKXSGN-12-SIS3シリーズは、多機能のインテリジェントプロテクター端子を採用しています。これは、KEXRによって開発された多機能動作制御および保護端子機器の新世代であり、インテリジェントな動作制御、一次回路シミュレーションの現実、マイクロコンピューターリレー保護、測定、測定、温度、湿気の監視、その他その外観は絶妙で美しいものであり、スイッチキャビネットパネルを簡素化し、固体断熱材の全体容積を減らし、外部設置効率を効果的に改善し、スイッチギアの品質を改善します。
