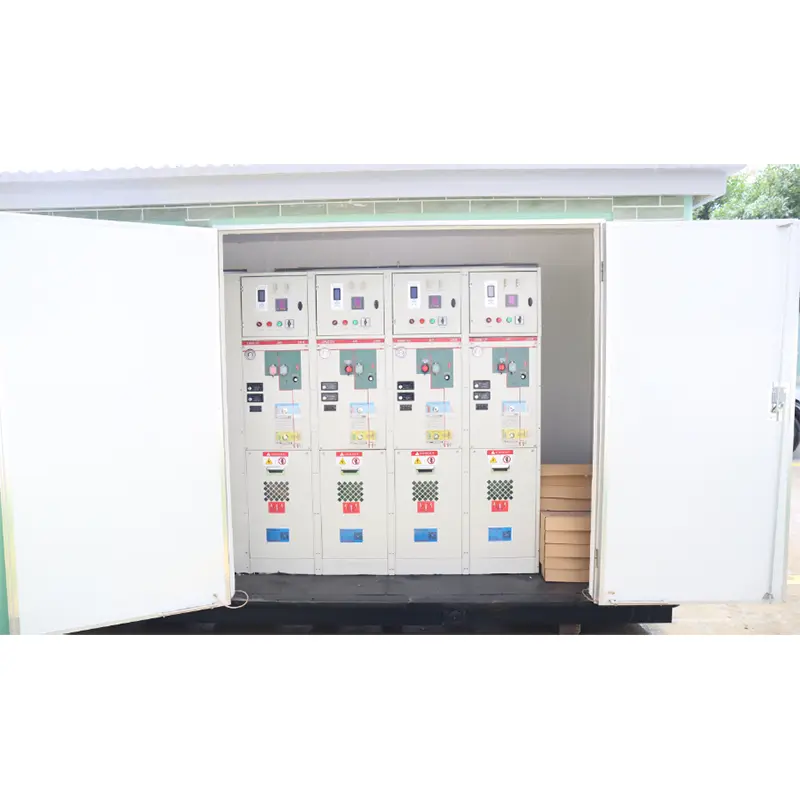

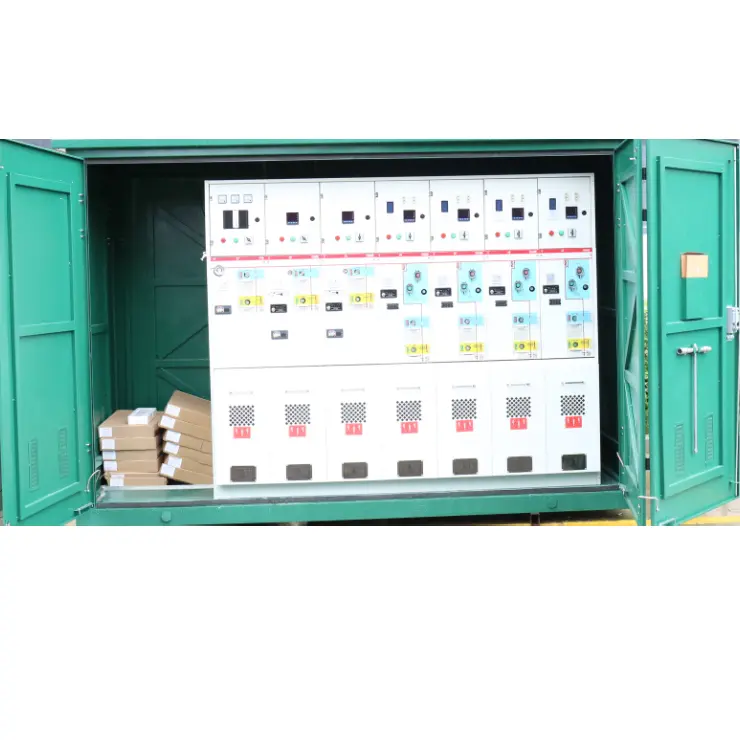

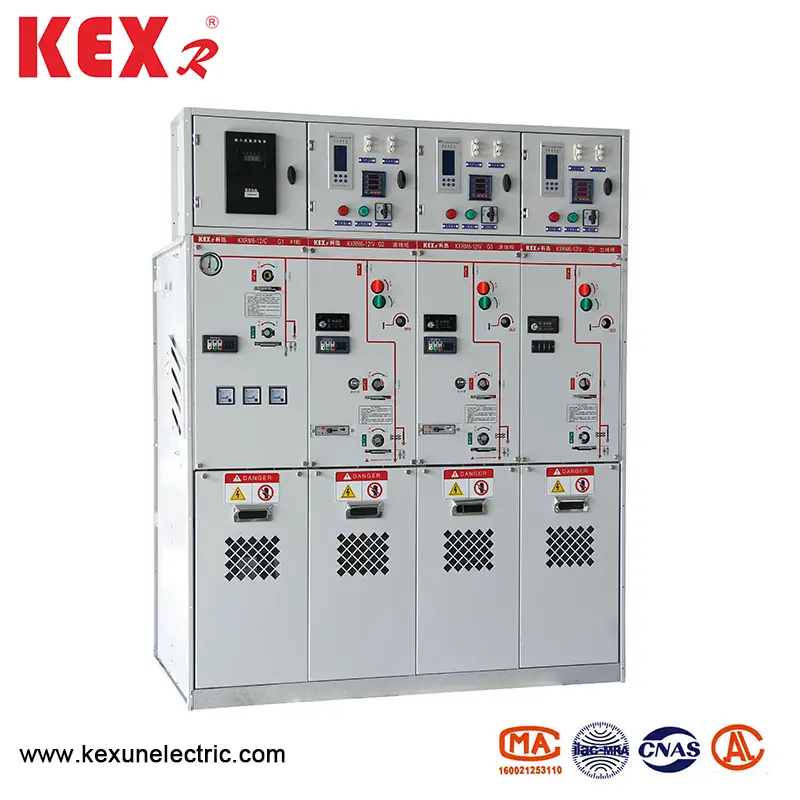

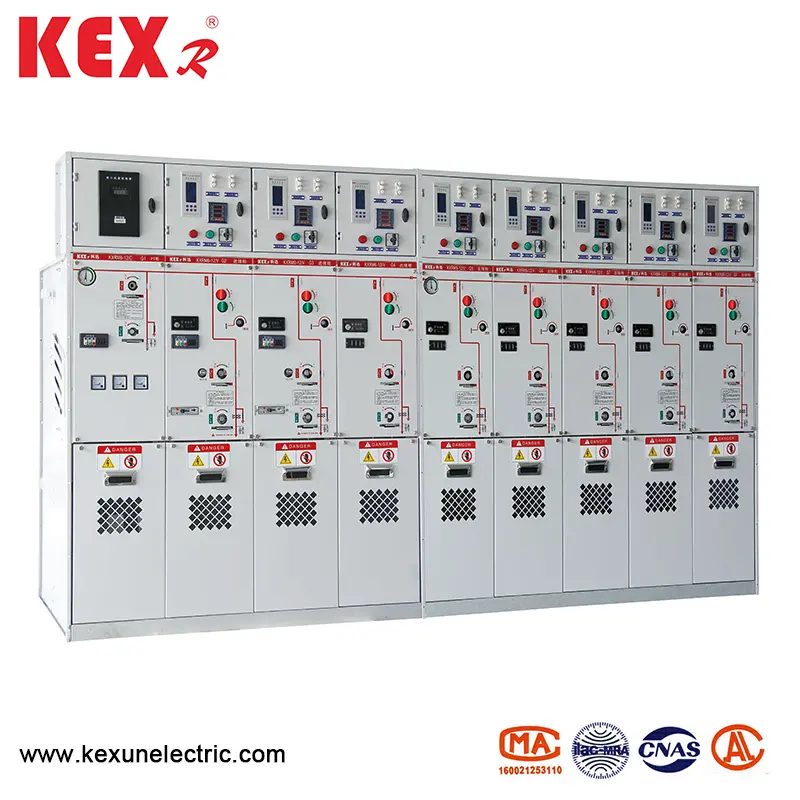

すべての囲まれた断熱ガスキャビネット

●使用条件

KXMR6-12タイプのすべての囲まれたすべての囲まれた断熱ガスキャビネットは、高温および低温（+40 ℃〜-40）、湿度、粉塵、塩汚染、鉱山、高地（1000m）、24時間以内の水中の短期浸漬などのさまざまな環境に適しています。

注：高度が高い場合は、特定の高度を示してください。

●製品機能

▶KXRM6-12囲まれたすべての閉鎖された断熱ガスキャビネットは、アーク消滅および絶縁培地としてSF6ガスを使用します。

▶キャビネットは完全に密閉され、断熱されています。バスバー、スイッチ、ライブ部品は、ステンレス鋼のシェルに完全に囲まれています。

▶キャビティには1.4BAR SF6ガスが満たされ、保護レベルはIP67に達します。スイッチデバイス全体が外部の環境条件の影響を受けません。これにより、短期の水浸漬などの極端な場合でもスイッチの通常の動作が保証され、製品は寿命がかかりません。

▶キャビネットには、完全な「5つの再展開」インターロッキングデバイスがあり、人間の誤動作によって引き起こされる人員と機器の操作障害の可能性を完全に排除します。

▶すべてのキャビネットには、信頼できる安全な圧力緩和チャネルがあり、極端な場合でもオペレーターの個人的な安全を確保できます。

▶キャビネットは、固定ユニットの組み合わせと拡張可能なユニットの組み合わせの2つのタイプに分けられます。

▶KXRM6-12のサイズはすべて、すべての密閉された断熱ガスキャビネットを設置するのに便利であり、狭いスペースや環境条件の低い場所に適しています。

▶キャビネットには、ユーザーのさまざまなニーズに応じて、電気、リモートコントロール、監視デバイスを装備できます。

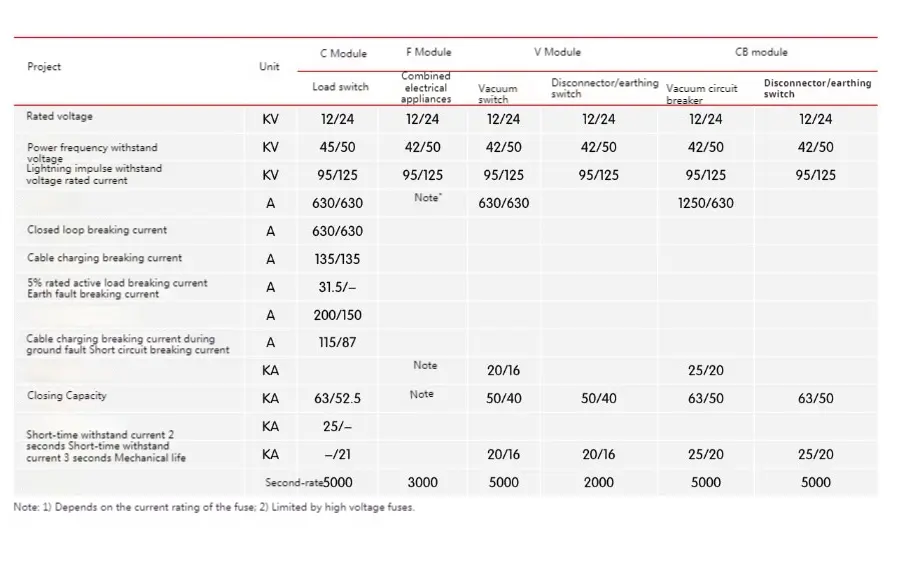

●技術パラメーター

●トランスとラインの保護

KXRM6-12すべての密閉された断熱ガスキャビネットユニットの組み合わせタイプは、2つの変圧器保護モード、つまり、リレー保護を備えたロードスイッチヒューズの組み合わせ装置と回路ブレーカーを提供します。

1.トランスフォーマー保護は、電流を制限する高電圧ヒューズと負荷スイッチの組み合わせです。ヒューズルームは、ユニットの前面にある別のロックされたエンクロージャーの後ろに設置されます。負荷スイッチは、ヒューズストライカーによってトリガーできるスプリングエネルギー貯蔵メカニズムを使用します。

2.ヒューズの交換を容易にするために、操作ハンドルを使用して、ヒューズチャンバーのエンドカバーを取り外すことができます。ヒューズのつまずきメカニズムは事前に配置されており、システム全体の防水性能を保証します。

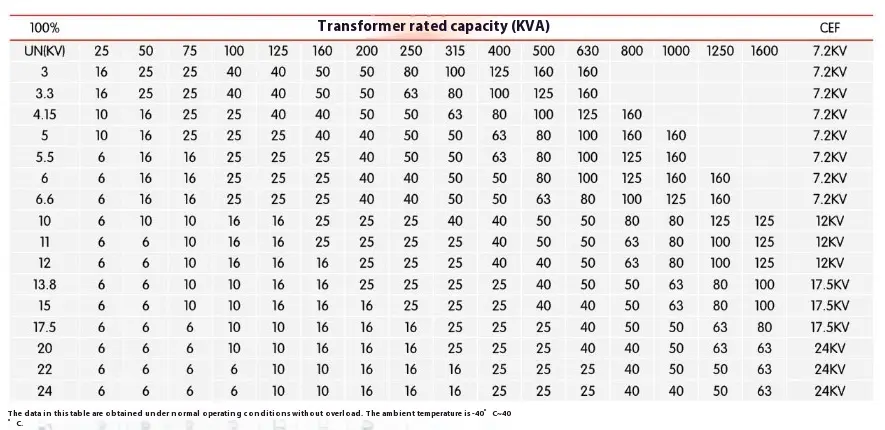

●ヒューズと変圧器の比較テーブル

●オプションのアクセサリー

◆補助接触

すべての負荷スイッチと回路ブレーカーには、2NO+2NCを示すスイッチ位置を示すことができます。トランススイッチと回路ブレーカーに並列トリップコイル（ACまたはDC）を取り付けることができ、低電圧制御コンポーネントはフロントパネルの後ろにあります。

◆電圧表示

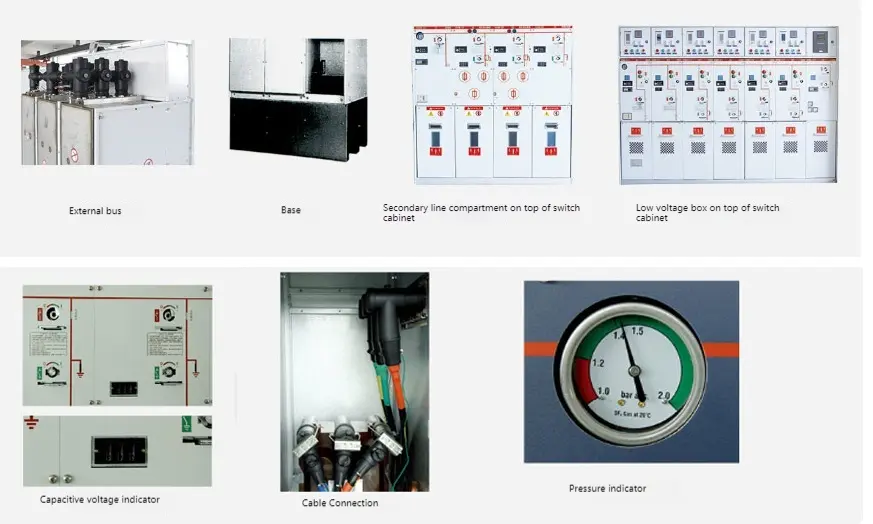

容量性電圧インジケーターは、ブッシングが充電されているかどうかを示し、その上のソケットは核相に使用できます。

◆短絡および地盤断層インジケーター

障害の位置を容易にするために、ケーブルスイッチモジュールには、単純な障害検出のための短絡および接地障害インジケーターを装備できます。

◆電気操作

これは、ケーブルスイッチユニットとトランスユニットの手動操作メカニズムの標準スキームです。また、電気動作メカニズムをインストールすることもできます。ケーブルスイッチ、真空回路ブレーカー、接地スイッチはすべて、フロントパネルの後ろにあるメカニズムによって操作されます。すべてのスイッチと回路ブレーカーは、操作ハンドル（標準構成）によって操作できます。または、モーター操作メカニズム（アクセサリ）を装備することができます。ただし、接地スイッチは手動でのみ操作でき、障害電流を閉じる機能を備えたメカニズムが構成されています。

◆ケーブル

DIN47636に従って標準ブッシングがインストールされています。すべてのブッシングは地面から同じ高さを持ち、ケーブルルームカバープレートで保護されています。一部のカバープレートは接地スイッチと連動することができ、特別なダブルケーブルルームカバープレートは、ダブルケーブルの着信ラインにも使用できます。

◆圧力インジケーター

通常、圧力ゲージによって形成される圧力インジケータを装備しています。さらに、圧力削減を示すために電気接点を提供できます。

◆キーロック

回路ブレーカー、ロードスイッチ、接地スイッチのキーロックをインストールできます。回路ブレーカー、ロードスイッチ、接地スイッチに適したロックインターロックセミシェルターを装備できます。

◆クエンチャー

すべてのリングネットワークユニットには、アークアレスタを装備できます。内部でアークが発生すると、ARCアラバードはD、DE、Vモジュールを含む入っているブッシングを自動的に閉じ、すべてのケーブルモジュールにアーク停止装置を装備できます。彼らはユニットで注文する必要があり、それを変更することはできません。アーク消火器のアクションはこの方法で示すことができ、SF6キャビネットの電気接点はフロントパネルの後ろの端子に接続されています。

●プログラムの説明

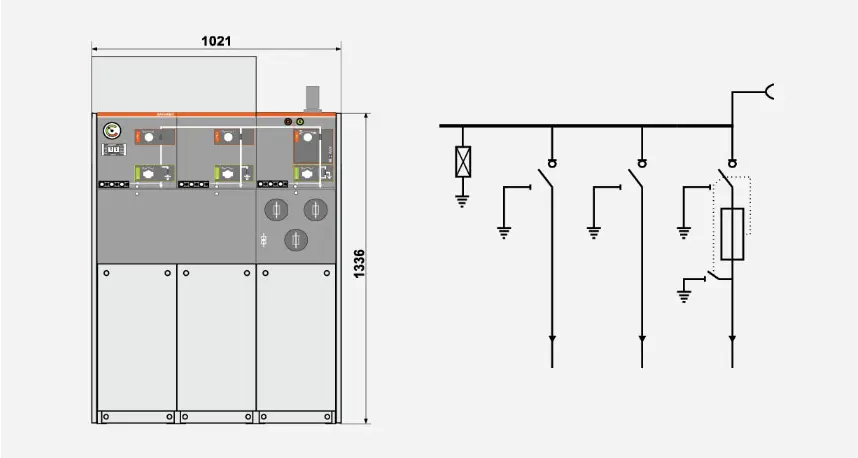

◆スキーム1 SA+CCF+

バスにライトニングアレスターを設置し、拡張のためにそのままにします。

注：スイッチユニットの数は3を超えてはなりません。

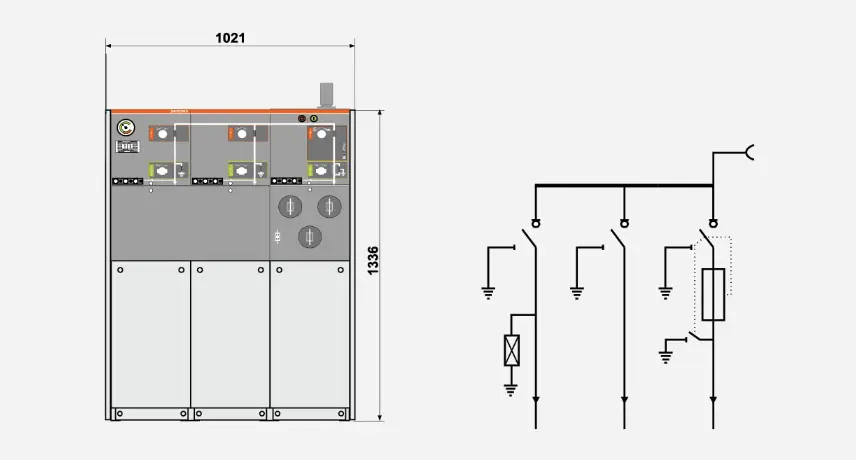

◆スキーム2 CCF+

稲妻を着信ラインに取り付けて、拡張を予約します。

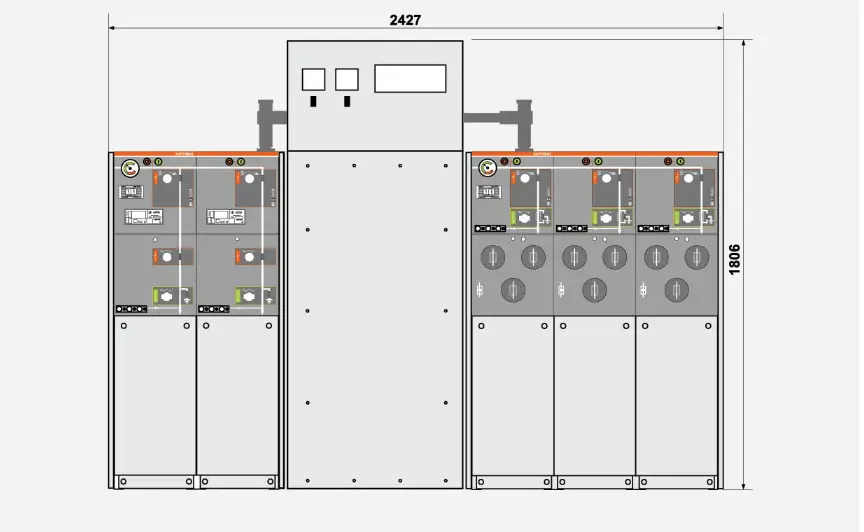

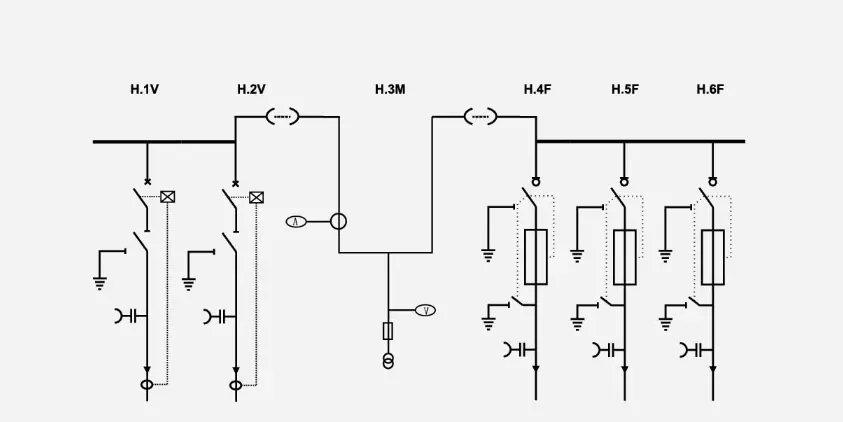

◆スキーム3 W+M+FFF

高圧側の計算
