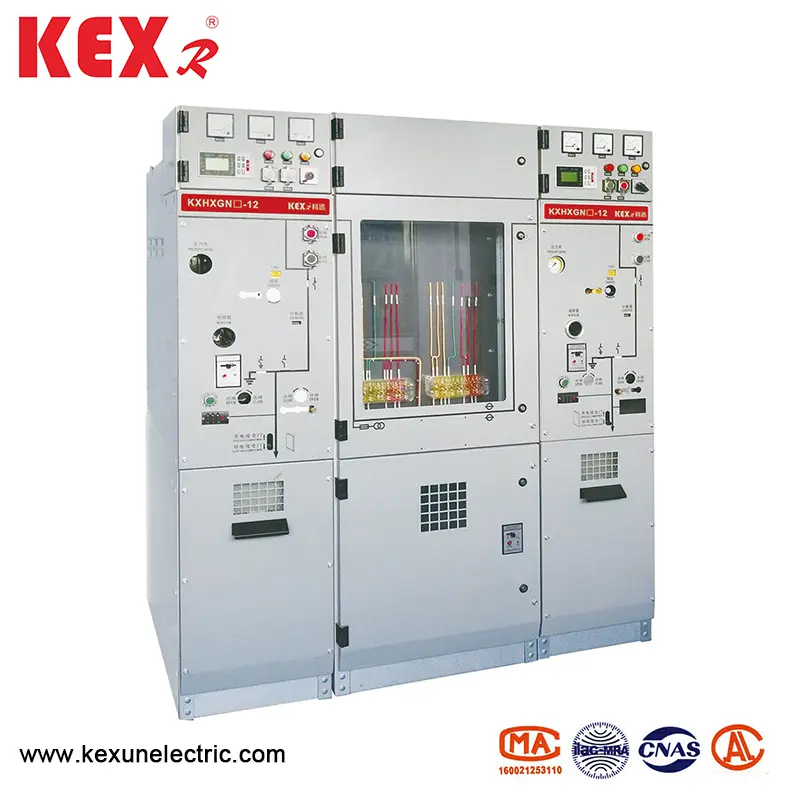

高電圧リングネットキャビネット

中国の高電圧リングネットキャビネットの有名なメーカーとして、KexunのHXGN（H）□-12シリーズ製品は、単純な構造、柔軟な操作、信頼性の高いインターロックおよび便利なインストールの特性を持ち、さまざまなアプリケーションと異なるユーザーに満足のいく技術ソリューションを提供できます。
モデル：HXGN（H）□-12
ブランド：Kexr

お問い合わせを送信

製品説明

●製品の概要

Kexunが作成した高電圧リングネットキャビネットは、高度なセンシングテクノロジー、情報技術、シンプルで柔軟な構成スキームを採用して、絶えず変化する市場需要を満たし、電力網のインテリジェンスの要件を満たしています。

HXGN（H）□-12タイプ高電圧リングネットキャビネットは、産業および民間ケーブルリングネットワークおよび流通ネットワークターミナルプロジェクトに適しています。電気エネルギーの受け入れと分布として、都市部の住宅地、小さな二次変電所、スイッチングステーション、ケーブルブランチボックス、ボックスタイプの変電所、産業および鉱業企業、ショッピングモール、空港、地下鉄、風力発電、病院、スタジアム、鉄道、ツンネル、その他の場所の配電に特に適しています。

HXGN（H）□-12は、関連する国家基準、電力産業基準、国際基準、その他の基準の要件を満たしています。そのスイッチとメインの電気コンポーネントは積分モジュールであり、フェーズ間の導電性部分は固体断熱によってカプセル化されています。シールドケーブルコネクタは外部配線に使用され、シールドされた断熱バスは、機能ユニットのバスを接続するために使用されます。したがって、使用の安全性は大幅に改善されます。同時に、その動作メカニズムはスプリングメカニズムを採用しており、その機械的生活は10000倍以上です。すべての動作データと機器のステータスは、リモートで無人で監視できます。優れた配電装置です。

次のユニットをキャビネットで選択して、経済的かつ実用的な電源ユニットを形成できます。真空回路ブレーカーユニット（630A、20-25KA）。真空負荷スイッチユニット（630、20-25ka）。

●技術パラメーターテーブル

◆ブレーカーキャビネット

アイテム			ユニット	データ
定格電圧			KV	12
定格頻度			Hz	50
評価されたインソールレベル	1分の電力頻度に耐える電圧	地面、代替	KV	42
		分離骨折		48
	稲妻衝動に耐える電圧に耐える（ピーク）	地面、代替	KV	75
		分離骨折		85
	コントロールループの電圧に耐える1分の電力周波数（地上）		KV	2
定格電流			A	630
定格の短期耐電流（仮想値）		メインサーキット/アーススイッチ	KA	24/4s
		接地接続ループ	KA	21.7/4s
定格ピーク耐電流		メインサーキット/アーススイッチ	KA	63
		接地接続ループ	KA	54.5
定格の短絡壊れた電流と時間			Ka/時間	25/30
定格の短絡閉鎖電流（ピーク）			KA	63
定格ケーブル充電電流			A	25
回路ブレーカーの定格操作				0-0.3S-CO-180S-CO
機械的な生活	回路ブレーク /分離スイッチ		時間	10000/3000
IP学位	密閉箱			IP67
	スイッチギアシェル			IP4x
ガス圧力	定格ガス充電レベル（20）、ゲージ圧力）		MPA	0.02
	定格ガス最小機能レベル（20℃、ゲージ圧力）		MPA	0
封印性	年間漏れ率		％/年	≤0.05

◆スイッチキャビネットをロードします

アイテム			ユニット	データ
定格電圧			KV	12
定格頻度			Hz	50
評価されたインソールレベル	1分の電力頻度に耐える電圧		KV

	稲妻衝動に耐える電圧に耐える（ピーク）		KV

	コントロールループの電圧に耐える1分の電力周波数（地上）		KV	2
定格電流			A	630
定格の短期耐電流（仮想値）		メインサーキット/アーススイッチ	KA	24/4s
		接地接続ループ	KA	21.7/4s
定格ピーク耐電流		メインサーキット/アーススイッチ	KA	63
		接地接続ループ	KA	54.5
定格の短絡閉鎖電流（ピーク）		ロードスイッチ/グランドスイッチ	KA	63
定格アクティブ負荷中断電流			A	630
定格閉ループ中断電流			A	630
5％定格アクティブ負荷中断電流			A	31.5
定格ケーブル充電電流			A	10
評価されたアクティブ負荷破壊時間			時間	100
地上断層電流破壊			A/時間	31.5/10
地上断層電流下での回路とケーブルの充電電流の中断。			A/時間	17.4/10
機械的な生活	回路ブレーク /分離スイッチ		時間	10000/3000
IP学位	密閉箱			IP67
	スイッチギアシェル			IP4x
ガス圧力	定格ガス充電レベル（20）、ゲージ圧力）		MPA	0.02
	定格ガス最小機能レベル（20℃、ゲージ圧力）		MPA	0
封印性	年間漏れ率		％/年	≤0.05
