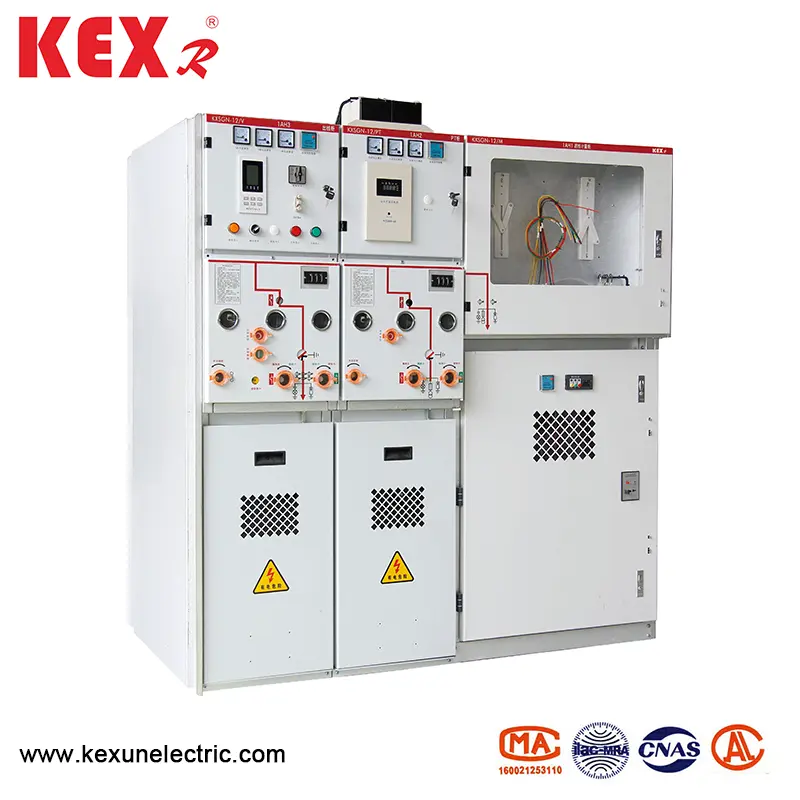

固体絶縁閉じた中電圧スイッチ機器

Kexunは、中国での送電および変換機器の生産に特化したサプライヤーです。固定断熱閉じた中電圧スイッチ機器は、KEXRの主要製品の1つです。固体断熱材をメインの断熱材として使用し、電力グリッドのアップグレードと流通ユーザーに最適な一連のソリューションを提供します。
モデル：KXSGN-12
ブランド：Kexr

お問い合わせを送信

製品説明

●製品の概要

KXSGN-12固定断熱閉じた中電圧スイッチ機器には、回路ブレーカー保護、変圧器保護、負荷制御、融合電気、PT電源、バスカプラーリフティングなど、多くのスキームがあります。この製品は、電力システムリングネットワーク配信機器として使用でき、多機能と汎用性の特性を備えた産業および鉱業企業の都市建設のための配電装置としても使用できます。

固体断熱閉じた中電圧スイッチ装置は、メイン絶縁培地、真空中間、導電性接続、切断、接地スイッチ、メインバス、ブランチバス、その他のメインの電気回路として、固体断熱材、真空断材、導電性接続、積分スイッチ、メインバス、その他のメインの電気回路として採用されています。

●使用条件

環境温度：-45〜40℃

最大高度：4000m

最大1日平均気温：35℃

最大毎日の湿度：95％

最大月次湿度：90％

最大地震強度：グレード8

注：固体絶縁閉じた中電圧スイッチ機器は、火災、爆発、激しい振動のない場所に設置する必要があります。

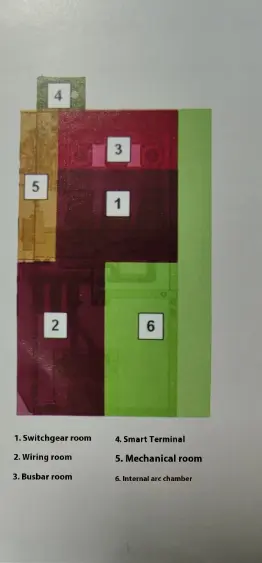

●スペーサー構造

Solid Insulated Closed Medium Voltage Switch Equipment

●固体絶縁閉じた中電圧スイッチ機器の輪郭寸法

Solid Insulated Closed Medium Voltage Switch Equipment

◆分離タイプが低い

プラン	キャビネット幅	キャビネットの深さ	キャビネットの高さ	最高の保護
PT着信ライン	450	940	1500	200を増やします
着信と概要	375	940	1500	200を増やします
相互接続スイッチ	375	940	1500	200を増やします
相互接続分離	375	940	1500	200を増やします
バスバーリフティング	375	940	1500	200を増やします
従来の測定	750	940	1500	200を増やします
コンパクト測定	375	940	1500	200を増やします
電源Pt	450	940	1500	200を増やします
制御および保護基地局	375	940	1500

◆上部分離タイプ

プラン	キャビネット幅	キャビネットの深さ	キャビネットの高さ	オーバーヘッドアウトライン
PT着信ライン	450	940	1800	260を深めます
着信と概要	425	940	1800	260を深めます
相互接続スイッチ	425	940	1800	260を深めます
相互接続分離	425	940	1800	260を深めます
バスバーリフティング	425	940	1800	260を深めます
従来の測定	750	940	1800	260を深めます
コンパクト測定	425	940	1800	260を深めます
電源Pt	450	940	1800	260を深めます
制御および保護基地局	375	940	1800

●技術パラメーター

◆スイッチギアの技術的パラメーター

アイテム			ユニット	データ
定格電圧			KV	12
定格頻度			KV	50
定格電流			KV	630	1250
定格断熱レベル	電力周波数に耐える電圧に耐えるud）1分	壊す	A	48
		代替	A	42
		相対地面	A	42
	稲妻衝動に耐える電圧に耐える（	壊す	A	85
		代替	A	75
		相対地面	A	75
定格の短絡破壊電流（1SC）			A	25	31.5
定格短期耐摩耗性電流（4秒）			KA	25	31.5
定格ピーク耐電流			KA	63	80
定格の短絡閉鎖電流（ピーク（1MA）			KA	63	80
エンクロージャー保護グレード			KA	IP4x
動作方法			時間	スプリングエネルギー貯蔵タイプ

◆隔離された接地スイッチの技術的パラメーター

アイテム			ユニット	データ
定格電圧			KV	12
定格電流			A	630	1250
定格短期耐摩耗性電流（4秒）			KA	25	31.5
定格ピーク耐電流				63	80
	電力周波数に耐える電圧に耐えるud）1分	位相と地面	KV	42
		壊す		48
	定格の稲妻衝動に耐える電圧に耐える（	位相と地面	KV	75
		壊す		85
切断器の機械的生活（オンオフ）			時間	3000
接地スイッチの機械的生活（オフグラウンド）			時間	3000
