ヘキサフルオリドリングメインユニット

●メインアプリケーション

XGN15-12タイプのヘキサフルオリドリングメインユニットAC 50Hzおよび12kVの電源システムに適しています。産業および民間のケーブルリングネットワークおよび電源ターミナルプロジェクトで広く使用されています。

●使用条件

▶高度：≤1000m。 （特別な要件がある場合は、注文時にそれらを示してください）

▶環境温度：-25〜40℃

▶1日の平均相対湿度：≤95％

▶毎月の平均相対湿度：≤90％;

▶衝撃耐性の程度：8度

▶暴力的な振動、衝撃、火災、化学腐食、爆発のない場所。

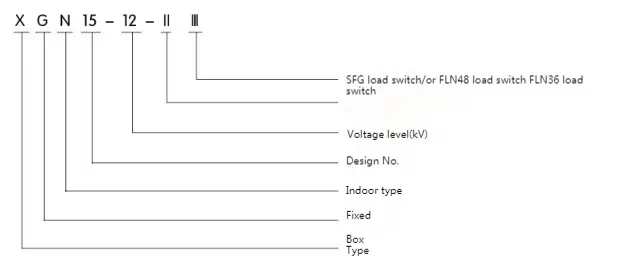

●モデルと意味

●基準が満たされます

XGN15-12タイプヘキサフルオリドリングメインユニット次の基準を満たしてください。

IEC298・IEC265・IECL29・IEC694・IEC420・IEC56・IEC529・IEC932 ・GB3804・GB3906・GB11022

●技術的なパラメーターと次元

●ロードスイッチキャビネットの構造と基本コンポーネント

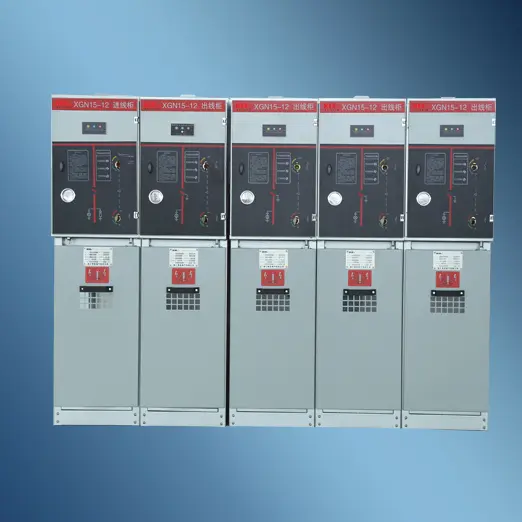

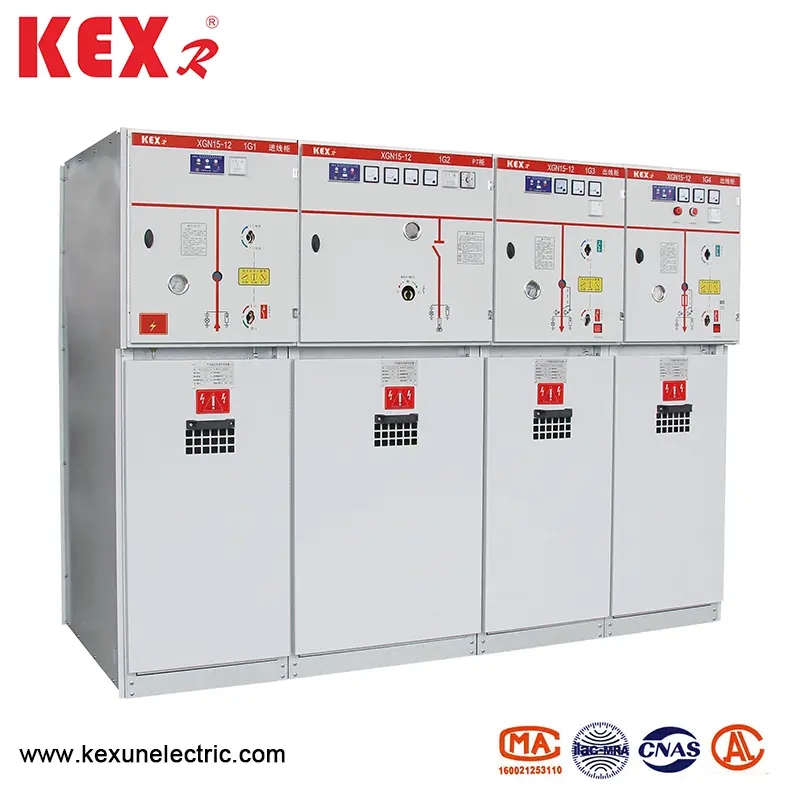

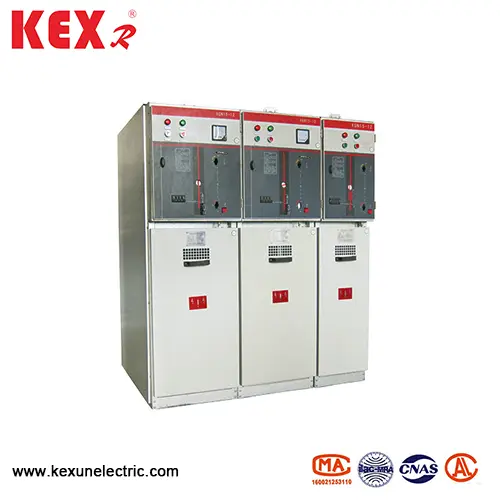

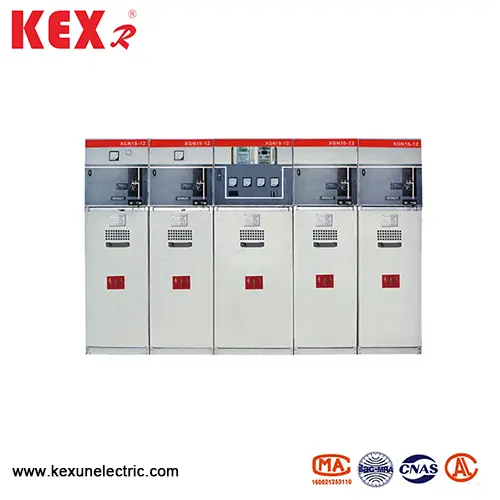

◆XGN15-12タイプヘキサフルオリドリングメインユニット構造：バスルーム+負荷スイッチケーブルルーム+操作メカニズム+インターロックメカニズムと低電圧制御室

◆ロードスイッチ

スイッチルームに3ステーションロードスイッチが設置されています。負荷スイッチのシェルはエポキシ樹脂で作られており、硫黄ヘキサフルオリド（SF）で満たされています。 ）ガスは絶縁媒体であり、SFは顧客の要件に応じてスイッチルームに設置できます。アラーム接触を伴うガス密度計またはガス密度計。

◆ケーブルルーム

ロードスイッチキャビネットには十分なケーブルルームがあり、主にケーブル接続に使用されるため、シングルコアまたは3コアケーブルはシンプルなシールドされていないケーブルヘッドで接続できます。標準設計によると、食器棚のドアには観測窓と安全インターロックデバイスがあり、ケーブルルームの下部プレートには、適切なサイズのサポートフレームを備えたシーリングカバーとケーブルクランプが装備されています。ケーブルルームの底部プレートと正面玄関フレームを取り外して、ケーブルの設置を容易にすることができます。

◆練りメカニズム、連動メカニズム、および低圧制御室

インターロックを備えた低電圧室は、同時にコントロールパネルの役割を果たします。低電圧チャンバーには、位置インジケーター、機械的インターロック、デバイスを備えたスプリング動作メカニズムが装備されており、補助接点、つまずきコイル、緊急トリッピングメカニズム、容量性ライブディスプレイ、キーロック、電動操作デバイスを装備することもできます。同時に、低電圧チャンバー内のスペースには、制御回路、測定機器、保護リレーを装備することもできます。幅750mmのキャビネットには、2つの同一の低電圧チャンバーがあり、より多くのアクセサリを装備できます。 XGN15スイッチキャビネット全体を2つの部分に分けることができます。キャビネットの上部には、バスルーム、負荷スイッチ、操作メカニズム、低電圧室が含まれています。したがって、アッパーユニットに設置された機器は、安全かつ便利にオーバーホールおよび改革される可能性があり、上部ユニット全体を交換できます。

◆バスルーム

バスルームは、キャビネットの上部に配置されています。バスルームでは、メインバスが接続され、スイッチキャビネットの列全体を通過します

◆XGN15-12タイプのヘキサフルオリドリングメインユニットの基本的なコンポーネント

▶FLN36スイッチは、外国の技術を導入することにより、および国内電力システムの要件に従って、会社によって開発および生産されています。

▶ロードスイッチには、閉鎖、開閉、接地の3つの状態があります。負荷スイッチの動的および静的接点は、強化構造とSFを備えたダイキャスティングエポキシ樹脂シェルに配置されます。ガスは消滅媒体であり、空気圧は14BARです。各負荷スイッチは密閉され、メンテナンスがないため、気圧計は個別に選択できます。リングネットワークキャビネットの典型的な荷重スイッチの設置方法は、ケーブルルームとバスルームの間にスチールパーティションを配置し、水平に設置することです。この設置方法は、運転とメンテナンスのための最も厳しい安全要件を満たすために、ケーブルルームからバスルームを分離します。アークが内部で発生した場合、ロードスイッチシェルの背面に構造的な弱点があり、これを洗い流し、キャビネットのアーク放電バルブが洗浄され、キャビネットの外側の圧力空気の流れが導かれます。

▶負荷スイッチには、2つの動作メカニズムがあります：シングルスプリング動作メカニズム（Kタイプ）と二重スプリング動作メカニズム（Aタイプ）には、上記の2種類の動作メカニズムに電気メカニズムを追加して、リモート電気制御を実現できます。
