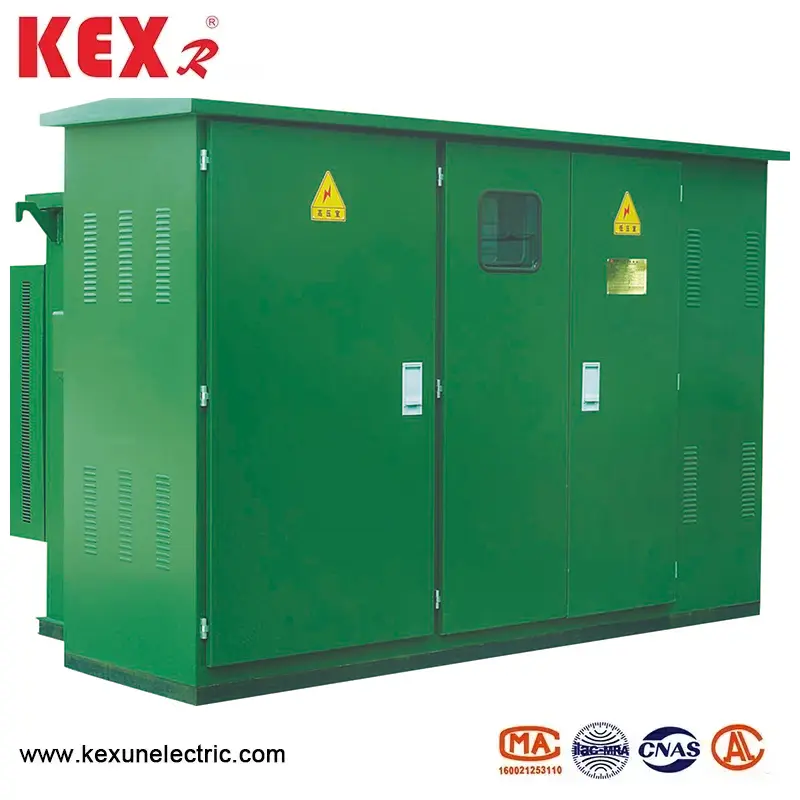

アメリカのタイプの囲まれたトランス

中国の送電および流通機器のサプライヤーであるKexRによって生産されるAmerican Typeの囲まれた変圧器は、主に10kV配信システムで使用されている共通の変電所であり、コンパクト構造、便利な設置、高保護レベル、および便利なメンテナンスの特性を備えています。
モデル：ZBW-12
ブランド：Kexr

お問い合わせを送信

製品説明

●アメリカ型の囲まれたトランスの説明の重要なコンポーネント

◆高電圧ユニット

オイルインマー型負荷スイッチ：3ステーション操作（閉じたオープニンググラウンド）機械寿命は2000回です。

保護ヒューズ：オプションのBay-o-net（二重敏感なヒューズ）またはeレートタイプ。

フルレンジ保護（オーバーロード+短絡）

◆トランス

Americanタイプの囲まれたトランスフォーマーは、アメリカの標準オイルイマージョンタイプ（ミネラルオイルまたはバイオオイルオプション）を採用しています

巻線接続：△/Y（208Y/120Vまたは480Y/277Vのオプション）

温度上昇制限：≤65k（55℃の周囲温度）

◆低電圧ユニット

メインサーキットブレーカーを構成します（NEMA AB1による）

標準分岐回路：

225aメインスイッチ

8-12道路20-100A分岐回路

●条件を使用したアメリカ型の囲まれたトランス

◆周囲温度：アメリカのタイプの囲まれた変圧器の周囲温度は-30〜40℃でなければなりません。

◆高度：ZBW-12タイプアメリカンタイプの囲まれた変圧器は4000m未満で設置する必要があります

◆風速：34m/s（700pa以下）に相当

◆湿度：1日の平均相対湿度は95％以下です。毎月の相対湿度値は95％以下です

◆衝撃プルーフ：水平加速度は0.4m/s²以下であり、垂直加速度は0.15m/s²以下です

◆アメリカのタイプの囲まれた変圧器の設置傾向：3以下

◆設置環境：周囲の空気は明らかに腐食性と可燃性のガスによって汚染されておらず、設置サイトには暴力的な振動はありません

◆上記の条件を超えてこの製品を注文する場合、当社と交渉することができます。

●技術的パラメータアメリカ型の囲まれた変圧器のテーブル

シリアルナンバー	アイテム	ユニット	技術的なパラメーター
1	定格電圧	KV	10/0.4
2	最大動作電圧	KV	12
3	定格頻度	Hz	50
4	定格容量	KVA	150-1600
5	1分の電力頻度に耐える電圧	KV	35
6	稲妻インパルス電圧	KV	75
7	冷却方法		オナン
8	高電圧バックアップヒューズの破壊電流	kA	50
9	プラグインヒューズの破壊電流	kA	2.5
10	環境温度	℃	-35〜40
11	許容コイル温度上昇	℃	65
12	ロード電圧調整なし		±5％または±2*2.5％
13	ノイズレベル	DB	50
14	IP学位		IP43

●アメリカのタイプの囲まれた変圧器の概要の寸法

ZBW-12アメリカ型密閉トランス標準寸法
容量（KVA）	A	B	C	D	E	F	H
100〜250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400〜500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
