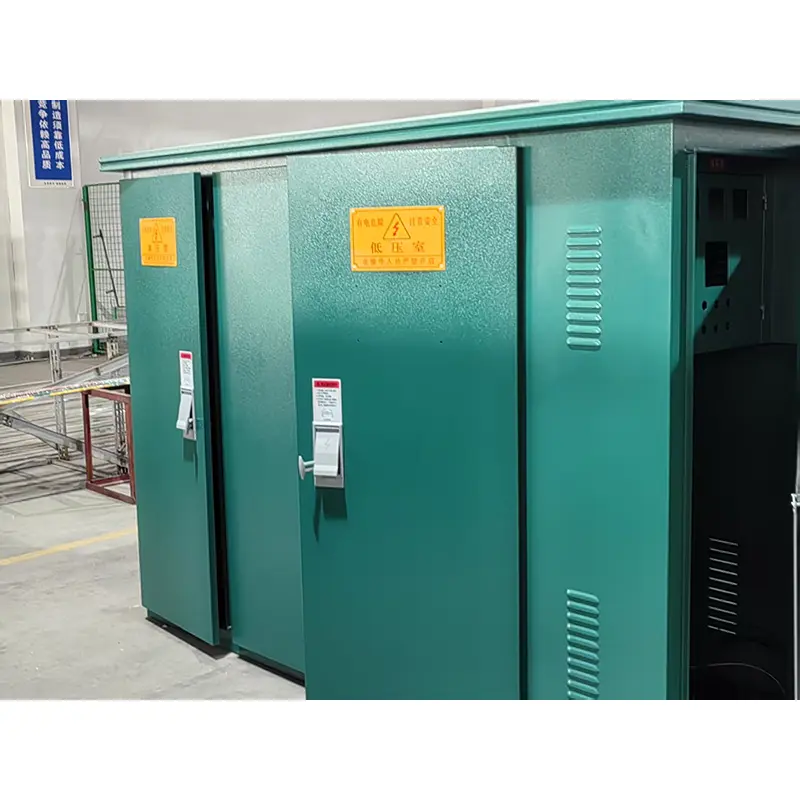

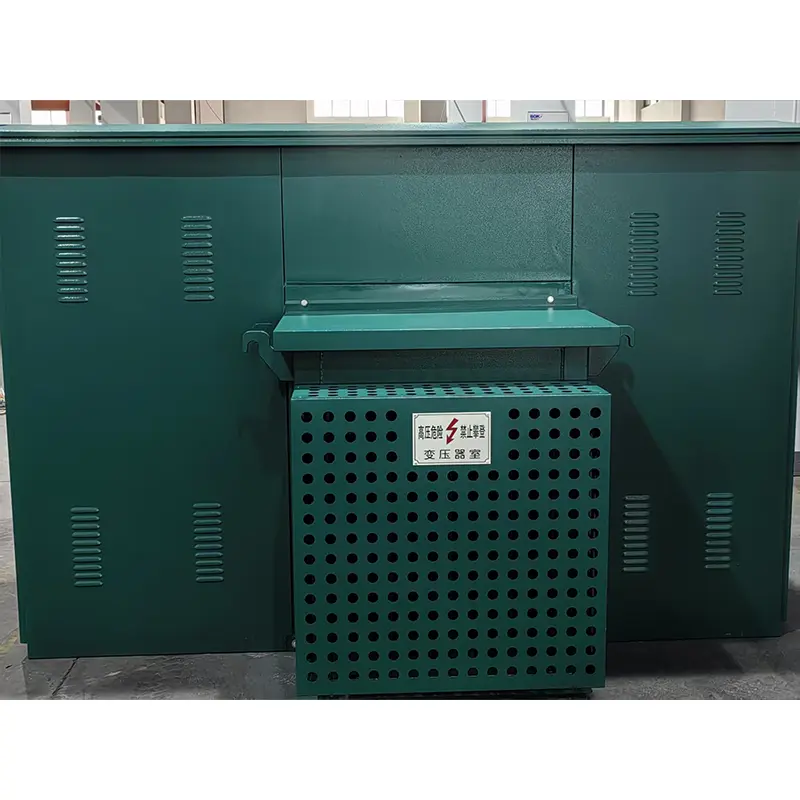

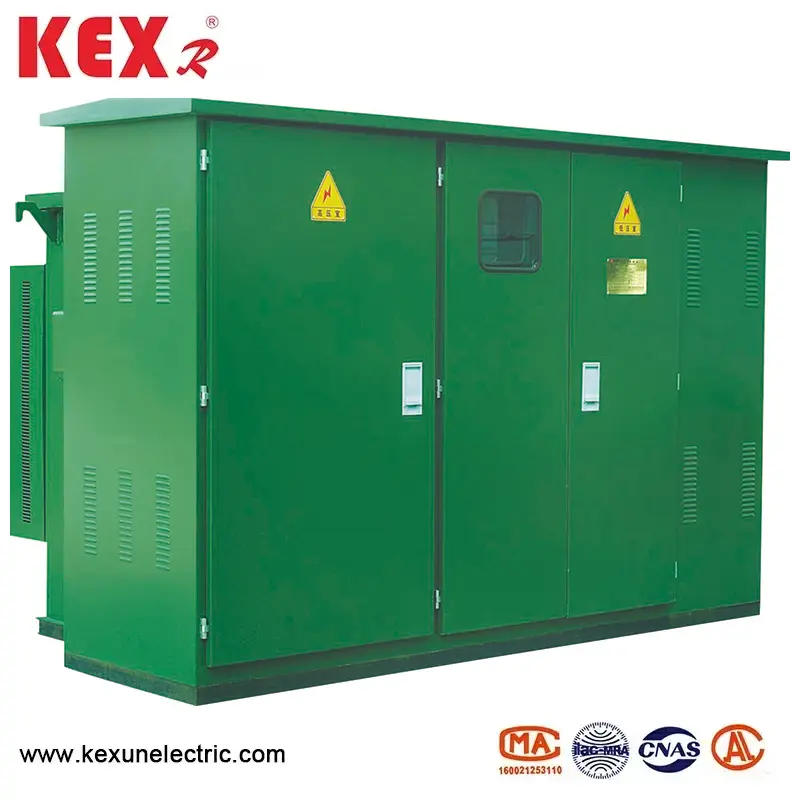

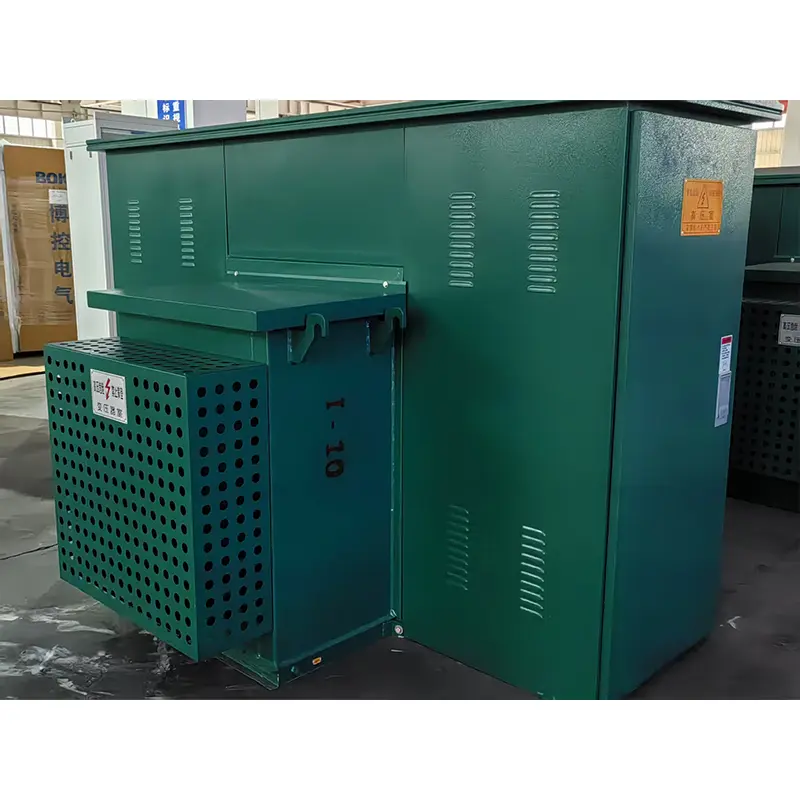

アメリカのタイプ3相パッドマウント変電所

ZBW-12タイプのアメリカのタイプ3相パッドマウント変電所は、中国のメーカーであるKEXRが生産しており、単純な構造、小さな床面積、強力な断熱材を備えた変電所で、10kVの定格電圧に適しています。
モデル：ZBW-12
ブランド：Kexr

お問い合わせを送信

製品説明

●条件を使用したアメリカ型3相パッドマウント変電所

◆周囲温度：アメリカのタイプの3フェーズパッドマウント変電所の周囲温度は-30〜40℃でなければなりません。

◆高度：アメリカ型3相パッドに取り付けられた変電所は、4000m未満で設置する必要があります。

◆風速：34m/s（700pa以下）に相当します。

◆湿度：1日の平均相対湿度は95％以下です。毎月の相対湿度値は95％以下です。

◆衝撃プルーフ：水平加速度は0.4m/s²以下です

、そして垂直加速度は0.15m/s²以下です

◆設置サイトの傾向：アメリカのタイプ3フェーズパッドに取り付けられた変電所の設置傾向は3以下です

◆設置環境：周囲の空気は明らかに腐食性と可燃性のガスによって汚染されておらず、設置サイトには暴力的な振動はありません

◆上記の条件を超えてこの製品を注文する場合、KEXRと交渉できます

●ZBW-12タイプのアメリカ型3フェーズパッドマウント変電所の技術的パラメーター

シリアルナンバー	アイテム	ユニット	技術的なパラメーター
1	定格電圧	KV	10/0.4
2	最大動作電圧	KV	12
3	定格頻度	Hz	50
4	定格容量	KVA	150-1600
5	1分の電力頻度に耐える電圧	KV	35
6	稲妻インパルス電圧	KV	75
7	冷却方法		オナン
8	高電圧バックアップヒューズの破壊電流	kA	50
9	プラグインヒューズの破壊電流	kA	2.5
10	環境温度	℃	-35〜40
11	許容コイル温度上昇	℃	65
12	ロード電圧調整なし		±5％または±2*2.5％
13	ノイズレベル	DB	50
14	IP学位		IP43

トランス

KEXRが事前にインストールされたアメリカンボックスタイプの変電所は、新しいS9およびS11シリーズの3相油着変圧器を採用しています。変圧器の無負荷損失と負荷損失は、元のS9変圧器のものよりも低く、現在は国内の高度なレベルに到達しています。変圧器は完全に密閉された構造であり、水分によって引き起こされる大気汚染と断熱性の分解を効果的に分離します。 40-90mmのエアクッションがオイルタンクの上部に残されており、オイルタンクシェルの波形とともに熱放散と冷却の役割を果たすことができ、内圧を効果的に低下させることができます。

寸法と重量

容量	A	B	C	H	重量（kg）
315kva	2560	1600	600	1000	3050
400kva	2560	1600	600	1000	3270
500kva	2560	1600	600	1000	3400
630kva	2560	1600	600	1000	3900
800kva	2760	1600	800	1000	4200
1000kva	2760	1950	800	1000	4800
1250kva	2910	1950	800	1000	5400

●ZBW-12タイプのZBW-12のアウトライン寸法

ZBW-12 American Type 3Phase Pad Mounted変電所標準寸法
容量（KVA）	A	B	C	D	E	F	H
100〜250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400〜500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
