太陽光発電ジャンクションボックス

中国工場でKexunが製造した太陽光発電ジャンクションボックスは、タンデムインバーターとパワーグリッドシステムの重要な電力保護部分を引き受ける太陽光発電タンデム発電システムに適しています。二次稲妻保護を採用し、保護レベルはIP65です。これは、防水、防塵、紫外線保護、塩スプレー腐食の要件を満たすために屋外設置に使用されます。
モデル：KXHLX
ブランド：Kexr

お問い合わせを送信

製品説明

●KXHLXタイプの太陽光発電ジャンクションボックス機能

太陽光接合ボックスの内部構造はシンプルで明確であり、配線はきれいで合理的です。高い信頼性とシンプルなメンテナンス。屋外の壁に取り付けられたインストールは、さまざまな過酷な環境に適応できます。標準の素材とサイズに加えて、ユーザーの要件に応じてカスタマイズできます。

●KXHLXタイプの太陽光発電ジャンクションボックスの技術的パラメーター

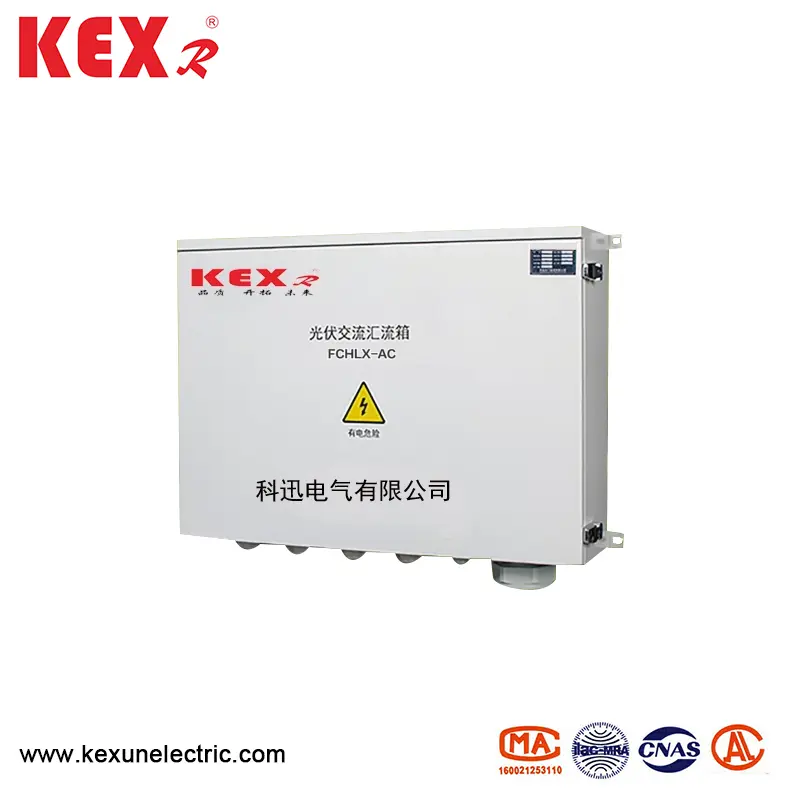

◆ACタイプの太陽光接続ボックス

アイテム	KXHLX-AC4	KXHLX-AC4	KXHLX-AC8
入力行	1〜4	5〜6	7〜8
最大入力電圧	690V
行入力電流	0〜100a
最大出力電流	250a	400a	630A
定格電圧	480VAC
電圧保護レベル	480VAC
公称流量容量（8/20μs）	20ka（顧客の要件に応じて一致）
最大流量容量（8/20μs）	40ka（顧客の要件に応じて一致）
応答時間	＜25ms
温度と湿度	作業温度：-40〜85℃、95％、凝縮なしおよび腐食性ガス
高度	4000m未満
キャビネット材料	ホットディップ亜鉛メッキスチールプレート/ステンレス鋼/コールドロールスチールプレート/エンジニアリングプラスチック
キャビネットIP学位	IP65
ケーブル接続IP度	IP66
ケーブル接続寸法：WHd	800600200 mm	800800200 mm	8001000200 mm

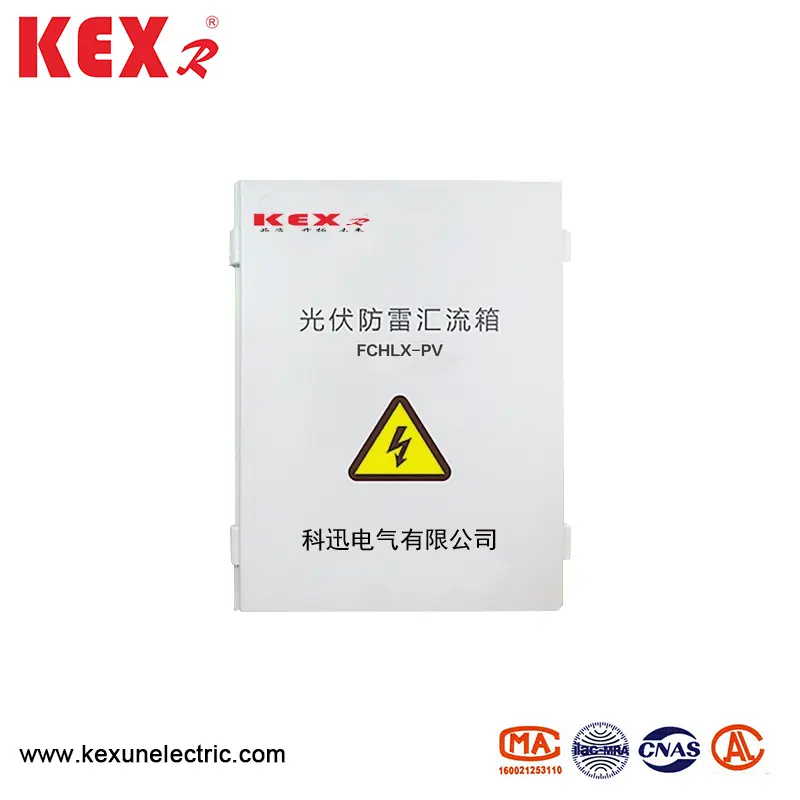

◆DCタイプの太陽光発電ジャンクションボックス

アイテム		buchhlx-pv6 / 2	buchhlx-pv6 / 3	buchhlx-pv6 / 4
電気パラメーター	最大システムDC電圧	1000	1000	1000
	各ライン入力電流を最大化します	20a	20a	20a
	最大入力行	6	6	8
	最大出力スイッチ電流	32a/40a	20a/32a	20a/32a
	インバーターMPPT数量	2	3	2
	出力ライン	2	3	2
稲妻保護	テストタイプ	二次保護	二次保護	二次保護
	公称放電電流	20ka	20ka	20ka
	最大放電電流	40ka	40ka	40ka
	電圧保護レベル	3.8kv	3.8kv	3.8kv
	最大連続動作電圧	1050V	1050V	1050V
	ポール	3p	3p	3p
	構造文字	プラグインモジュール
稲妻保護特性	IP学位	IP65
	出力スイッチ	DC回路ブレーカー/DCロータリー切断器
	SMC4防水コネクタ	標準構成
	PV DCヒューズ	標準構成
	PV DC Surge保護装置	標準構成
	監視モジュール	N
	反射防止ダイオード	N
	ボックス素材	PVC
	メソッドをインストールします	壁掛けタイプ
	作業温度	-25〜55℃
	高度	2000m
	湿度を許可しました	0〜95％、非凝縮
	幅高さ深さ（mm）	400300160	500400190	500400190
