都市分布変電所

●モデルの意味

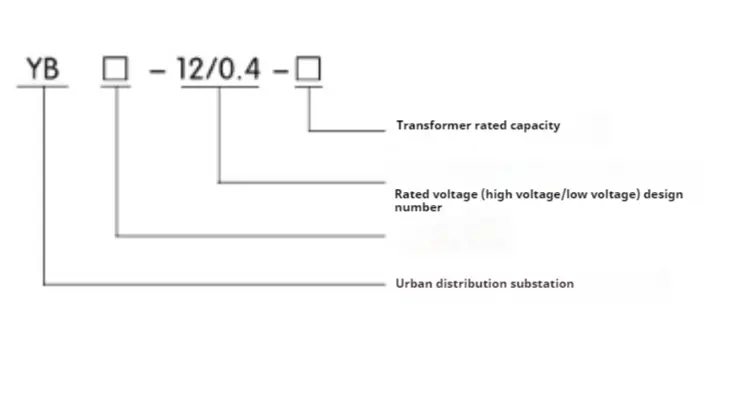

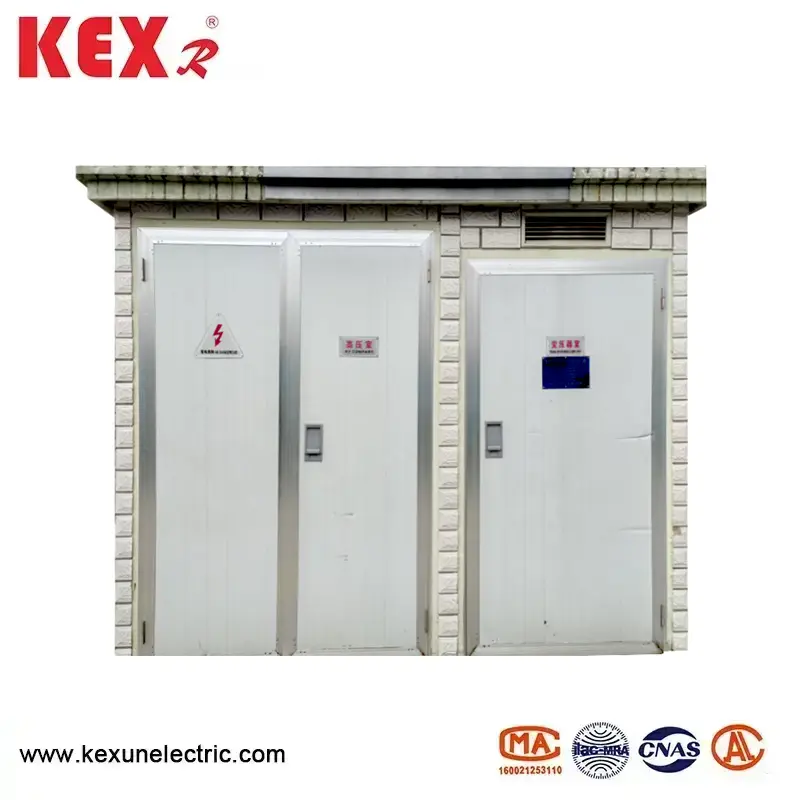

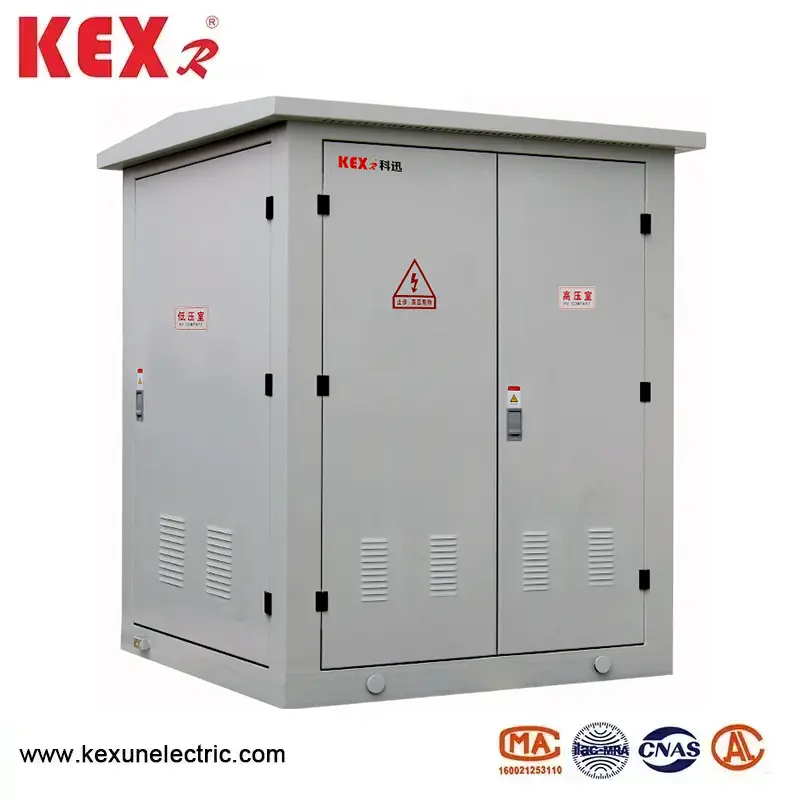

●YB-12タイプの都市分布変電所の製品導入

◆積分構造

都市分布変電所は、主に3つの部分に分かれています。高電圧スイッチルーム、変圧器ルーム、低電圧スイッチルームで、個別に輸送できます。

変電所は、製品の温度上昇レベルを確保するためにユニークな大規模な熱散逸設計を採用しており、部屋間の別々のシーリングは部屋間で熱交換を形成しません。

都市分布変電所の殻は、高品質のステンレス鋼プレートで作られています。

鋼板構造のすべての部分は特別な腐食防止処理を受けており、ステンレス鋼プレート構造には強い腐食抵抗と良好な機械的強度があります。

THS分散は、コストとスペースを節約し、インストールするのに便利な追加の建物基盤なしで屋内で直接設置できます。

◆当社が独立して開発した高圧チャンバーSF6ガスで充填されたスイッチギアは高電圧に採用されており、すべてのスイッチギアとバスバーは、屋外に露出したボディがない閉じたステンレス鋼箱に密閉されています。安全な操作と高い信頼性。完全なモジュール設計では、すべてのモジュールが、電力消費要件に応じて、サイドアウトレットの接続モードと最高の拡張モードを実現し、最大限の電源スキームのニーズを満たすことができます。

◆低圧チャンバー低電圧の側面入口と出口線はすべて、サイズが小さく、アークがなく、交換しやすい新しい成形ケースサーキットブレーカーで作られています。多機能インテリジェントな包括的な保護コントローラーと新しい統合リアクティブ電力補償装置。

◆トランスルームトランスはエポキシ樹脂で完全に断熱されており、断熱と耐熱レベルはFであり、変圧器には燃焼供給材料がなく、動作中に環境を助長しないガスやその他の中間製品を生産しないため、炎症性、環境保護、環境保護の特性があります。

◆内部接続電圧変圧器と中国の固体スイッチは、安全で信頼性が高く、完全に断熱された、会社の固体断熱ケーブルアクセサリによって接続されています。

●高圧側

インテリジェントな積分変電所の高電圧は、一般に負荷スイッチ融合の組み合わせ電源によって保護されています。ヒューズが1つのフェーズで吹き飛ばされた後、3相のリンケージは旅行します。負荷スイッチは、圧縮空気、真空、硫黄ヘキサフルオリドなどから選択でき、動作メカニズムを分布させて自動アップグレードを実現できます。ヒューズは、信頼できるアクションと大きな破壊能力を備えたストライカーを備えた高電圧電流制限ヒューズです。主な技術パラメーターについては、以下の表を参照してください。 800kVAを超えるトランスの場合、Zn12、Zn28、VS1などの真空回路ブレーカーを保護のために選択できます。

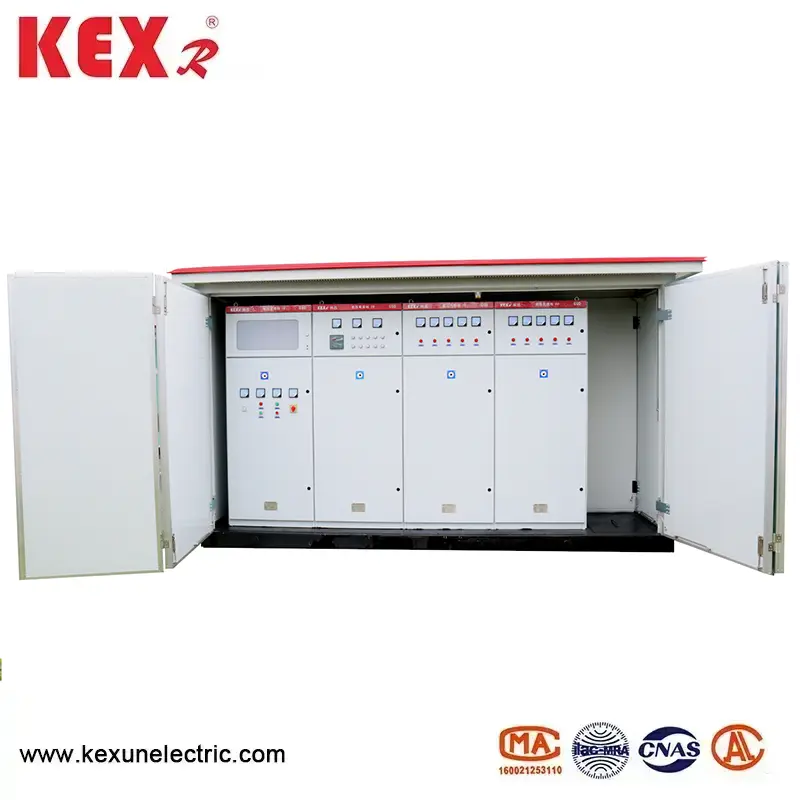

●低圧側

低電圧側のメインスイッチは、選択的保護のためにユニバーサルまたはインテリジェントな回路ブレーカーを採用します。アウトレットスイッチは、最大30回の回路で、小さなボリュームと短いアークを備えた新しいタイプのプラスチックシェルスイッチを採用しています。インテリジェントな自動追跡リアクティブ電力補償装置には、ユーザーが選択できるコンタクタと接触レススイッチングモードがあります。

●都市分布変電所の変圧器

インテリジェントな統合された変電所は、低損失、オイルに浸された、完全に密閉されたS9、S10、およびS11シリーズ変圧器を採用し、樹脂が排出されるヨーテに由来する環境に優しいドライタイプの変圧器を選択することもできます。底にはトロリーが装備されており、変圧器は簡単に出入りできます。

◆ロードスイッチの技術パラメーター

◆高電圧ヒューズの技術的パラメーター

◆低電圧回路ブレーカーの技術的パラメーター

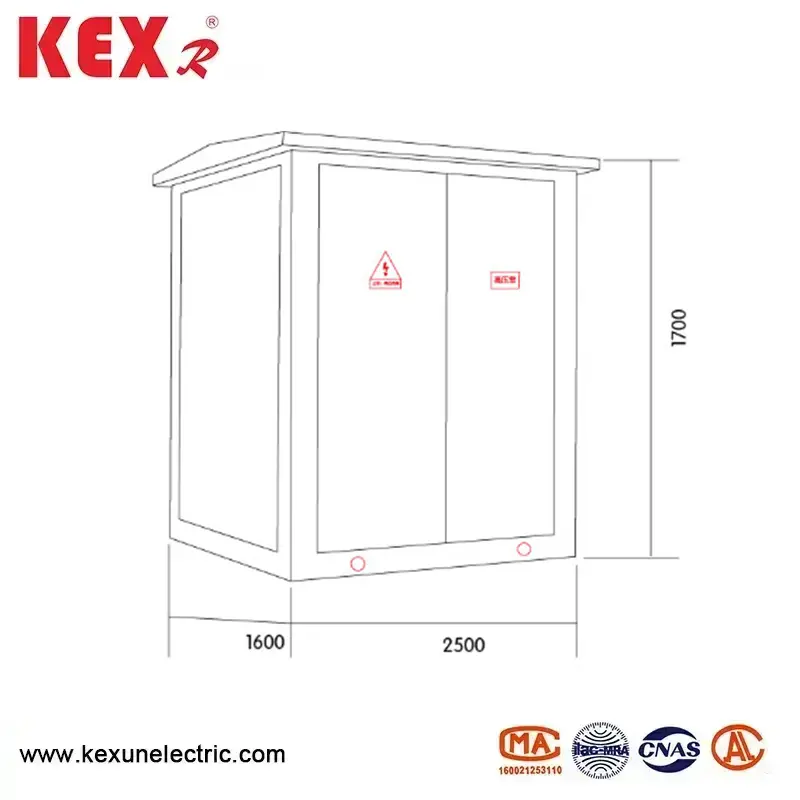

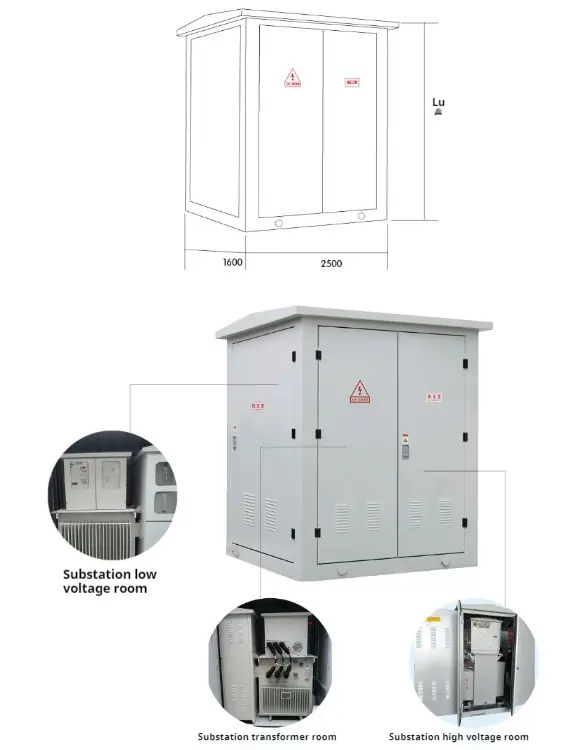

●レイアウト寸法図
