FLRN36-12DタイプSF6ロードスイッチ
  • FLRN36-12DタイプSF6ロードスイッチFLRN36-12DタイプSF6ロードスイッチ
  • FLRN36-12DタイプSF6ロードスイッチFLRN36-12DタイプSF6ロードスイッチ

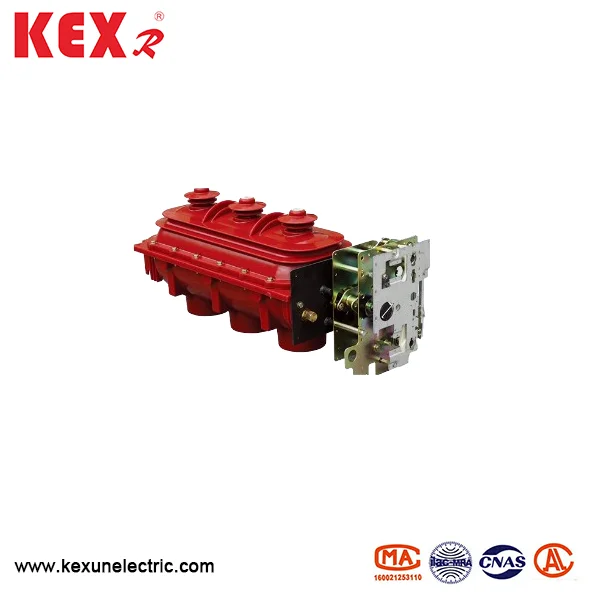

FLRN36-12DタイプSF6ロードスイッチ

中国のKexunが特別に生成するFLRN36-12DタイプSF6ロードスイッチは、SF6ガスを消火および絶縁培地として使用し、定格スイッチは12kVです。スイッチには、閉鎖、開閉、接地の3つのステーションがあります。少量の特性、便利な設置と使用、および強力な環境適応性があります。

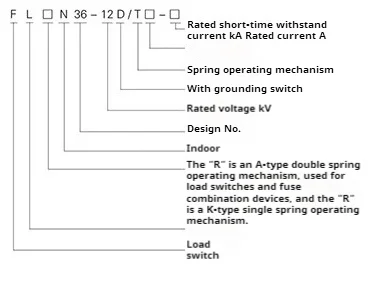

モデル:N36-12d
ブランド:Kexr

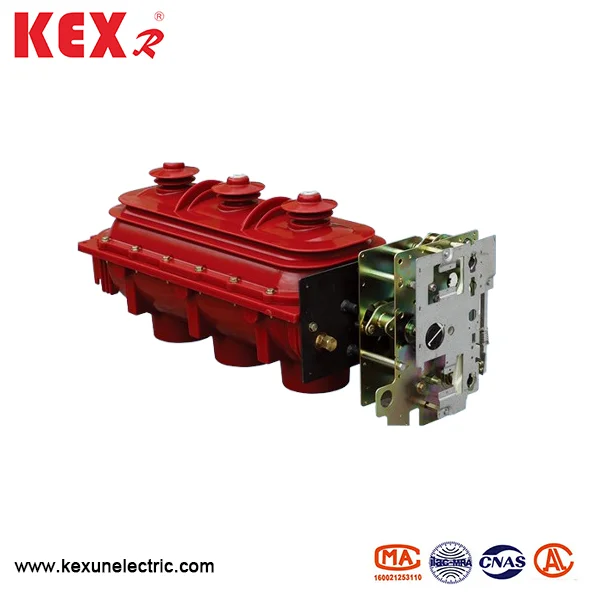

Flrn36 12d Type Sf6 Load Switch

●アプリケーション領域

この一連の負荷スイッチは、FLRN36-12D(Kタイプの単一スプリング動作メカニズム)およびFLRN36-12D/A(タイプダブルスプリング動作メカニズム)に分割されます。 FLRN36-12Dは、ロードスイッチ+ヒューズの組み合わせ電源と制御および保護機能に結合することができます。これは、特にリングネットワークキャビネット、ケーブル配布ボックス、配電スイッチングステーションに適した電源機器としての電源と変電所の保護と制御に使用できます。


◆標準に合わせてください

IEC60265 、IEC62271、GB3804 、GB16926など..

●FLRN36-12DタイプSF6ロードスイッチの構造的利点

▶断熱シェル:FLRN36-12DタイプSF6ロードスイッチのメイン回路と接地回路

 APGIプロセスによってエポキシ樹脂で作られた絶縁シェルに密閉されており、優れた断熱性能と汚染防止環境の利点があります。

▶断熱シェル構造:断熱シェルは、上下の断熱カバーで構成されています。

▶内部ガス:0.4BARの相対圧力を伴うSF6ガスが内部に満たされているため、事故の場合に過圧SF6ガスがキャビネットのバックチャネルに直接噴霧されるようにし、個人の安全を確保します。

▶保護対策:より低い絶縁カバーには、安全性をさらに確保するための爆発防止策があります。

Flrn36 12d Type Sf6 Load Switch



●条件を使用します

◆周囲温度:FLRN36-12DタイプSF6ロードスイッチの周りの温度

-40〜40℃でなければなりません

◆湿度:最大平均相対湿度は、1日あたり95%以下、月額100%以下です。

◆高度:FLRN36-12DタイプSF6ロードスイッチは、以下の高度に設置するものとします

2000m。

◆地震能力:≤8

◆周囲の大気は、腐食性、可燃性ガス、水蒸気などの明らかな汚染がない必要があり、頻繁な暴​​力振動はないはずです。



●FLRN36-12DタイプSF6ロードスイッチの技術パラメーター

アイテム

ユニット

FLRN36-12D/T630-20タイプ

FLRN36-12D/100-50タイプ

定格電圧

KV

12

12

定格頻度

Hz

50

50

定格電流

A

630

100

1分の電力周波数に耐える電圧間期/骨折

KV

42/48

42/48

稲妻衝動は、電圧間期/骨折に耐えます

KV

75/85

75/85

5分0gage定格電力耐電力電圧

KV

24

24

定格熱安定性電流3秒 /2秒

KA

20/20

20/20

定格動的安定電流(ピーク)

KA

50/50

50/50

定格の短絡閉鎖電流

KA

50/50

125/50

定格閉ループ中断電流

A

630



定格アクティブ負荷中断電流

A

630



定格ケーブル充電電流

A

10

10

定格の短絡破壊電流

KA



50

定格転送電流

A



1700

ヒューズタイプ





XRNT-12KV/100A

ヒューズインパクトはエネルギーを投げます

J



1±0.5

機械的な生活

時間

5000/2000

3000/2000

荷電体と相対的な空気断熱材との間の距離

mm

≥125

≥125

SF6ガス圧力

バー

0.4

0.4

開閉の同期

MS

≤2

≤2

主回路抵抗

赤ちゃん

≤65

≤65
