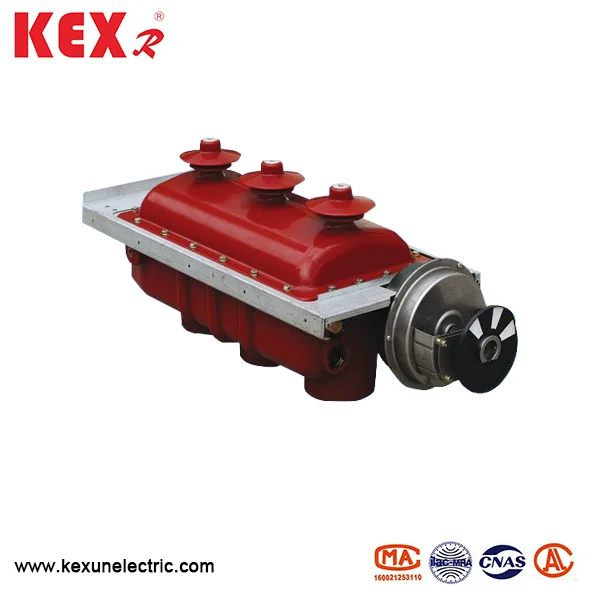

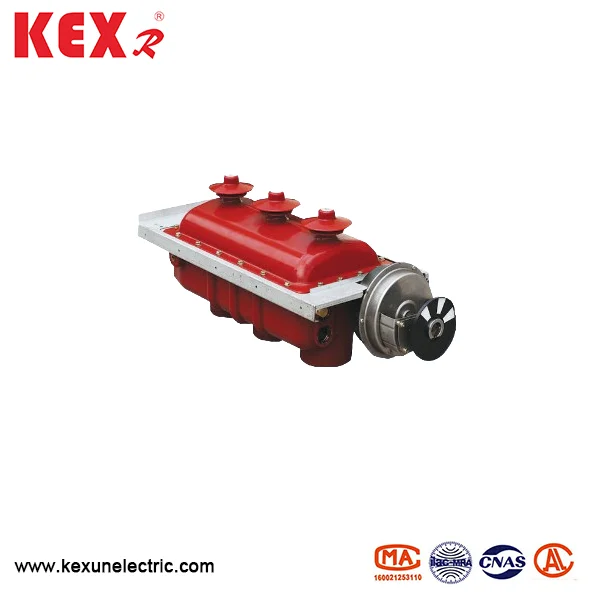

FLRN48-12DタイプSF6ロードスイッチ

FLRN48-12DタイプSF6ロードスイッチは、2008年に中国工場でKexunが開発したロードスイッチ製品であり、XGN15-12SF6リングメインユニットに適用されます。高経済、安全性と信頼性、単純な構造、柔軟な操作、信頼性の高いインターロック、便利な設置を備えています。
モデル：FLRN48-12D
ブランド：Kexr

お問い合わせを送信

製品説明

Flrn48 12d Type Sf6 Load Switch

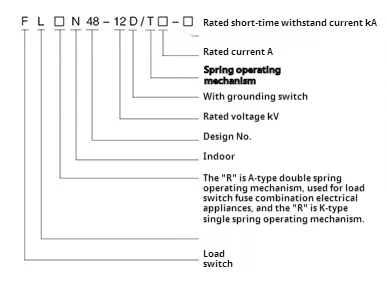

●モデルの意味

Flrn48 12d Type Sf6 Load Switch

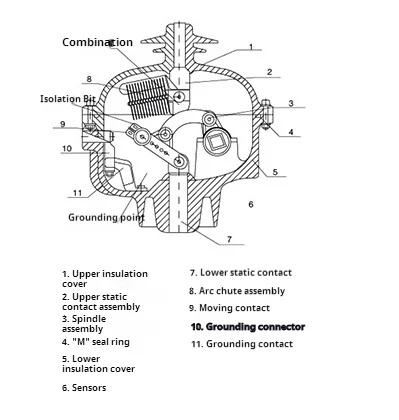

●構造と原則

FLRN48-12D型SF6負荷スイッチの主回路と接地回路は、APGIプロセスによってエポキシ樹脂で作られた絶縁シェルで密閉されており、これには良好な断熱性能と汚染防止環境の利点があります。絶縁シェルは、上部絶縁カバーと、0.4BARの相対圧力を備えたSF6ガスで満たされた下部絶縁カバーで構成されています。下の絶縁カバーは、局所的な薄壁および厚い爆発防止膜測定を採用しているため、事故の場合には、安全膜を壊した後に過圧力SF6ガスが低下するようにし、ガスがキャビネットの後ろに直接噴霧され、個人の安全を確保します。

Flrn48 12d Type Sf6 Load Switch

◆標準に合わせてください

IEC60265 、IEC62271、GB3804 、GB16926など..

●条件を使用します

◆周囲温度：FLRN48-12DタイプSF6ロードスイッチの周りの温度

-40〜40℃でなければなりません

◆湿度：最大平均相対湿度は、1日あたり95％以下、月額100％以下です。

◆高度：FLRN48-12DタイプSF6ロードスイッチは、以下の高度に設置するものとします

2000m。

◆地震能力：≤8

◆周囲の大気は、腐食性、可燃性ガス、水蒸気などの明らかな汚染がない必要があり、頻繁な暴力振動はないはずです。

●FLRN48-12DタイプSF6ロードスイッチの技術パラメーター

アイテム	ユニット	FLRN36-12D/T630-20タイプ	FLRN36-12D/100-50タイプ
定格電圧	KV	12	12
定格頻度	Hz	50	50
定格電流	A	630	100
1分の電力周波数に耐える電圧間期/骨折	KV	42/48	42/48
稲妻衝動は、電圧間期/骨折に耐えます	KV	75/85	75/85
5分0gage定格電力耐電力電圧	KV	24	24
定格熱安定性電流3秒 /2秒	KA	20/20	20/20
定格動的安定電流（ピーク）	KA	50/50	50/50
定格の短絡閉鎖電流	KA	50/50	125/50
定格閉ループ中断電流	A	630
定格アクティブ負荷中断電流	A	630
定格ケーブル充電電流	A	10	10
定格の短絡破壊電流	KA		50
定格転送電流	A		1700
ヒューズタイプ			XRNT-12KV/100A
ヒューズインパクトはエネルギーを投げます	J		1±0.5
機械的な生活	時間	5000/2000	3000/2000
荷電体と相対的な空気断熱材との間の距離	mm	≥125	≥125
SF6ガス圧力	bar	0.4	0.4
開閉の同期	MS	≤2	≤2
主回路抵抗	赤ちゃん	≤65	≤65
