ガス充填キャビネットコアバランスCT
China Factory Kexunが生産するガス充填キャビネットのコアバランスCTは、屋内定格周波数50または60Hz、35kV以下の定格電圧を持つ小さな接地電流システムでの3相ケーブル接地保護を提供するのに適しており、リレーと組み合わせて使用できます。
モデル：LXZ-φ
ブランド：Kexr
モデル：LXZ-φ
ブランド：Kexr
●ガス充填キャビネットコアバランスCT製品の概要
LXZ-φタイプのガス充填キャビネットコアバランスCTの主要な断熱材はケーブルによって保証されており、製品は3kVの電圧に1分間地面に耐えることができる二次巻線の断熱性能のみを調べます。
●LXZ-φタイプのガス充填キャビネットコアバランスCTのモデルの意味
L：電流トランス
XZ：デザインシリーズコード
φ：穴の直径を通じて（たとえば、φ：50は50mmの穴の直径を意味します）。
●ガス充填キャビネットコアバランスCT設計機能
▶磁気コア材料：ナノ結晶合金（ナノ結晶合金）シリコンスチール（シリコン鋼）▶断熱材：真空鋳造エポキシ樹脂湿気と腐食防止設計
▶設置方法：ガイドレールインストール（ディンレールマウント）パネルマウント
●ガス充填キャビネットコアバランスCT典型的なアプリケーションシナリオ：
▶配電キャビネットの現在の監視（スイッチギア監視）
▶電気エネルギー管理システム（EMS）
▶太陽光インバーター（PVインバーター）
▶運動保護（運動保護）
●ガス充填キャビネットコアバランスCT技術パラメーター
|
変換 比率（a） |
リレー タイプ |
接続タイプのタイプ リレーコイル |
リレー スケール値 |
一次残差 リレー演技の流れ（a） |
体重（kg） |
|
60/1 |
DD-11/ 60 |
シリーズ接続 |
15*1 |
2.4-4.5 |
4.5 |
|
30*1 |
|||||
|
平行接続 |
15*2 |
3-5 |
|||
|
30*2 |
|||||
|
DD-11/ 60 |
シリーズ接続 |
15*1 |
3-6 |
||
|
30*1 |
|||||
|
平行接続 |
15*2 |
3-6 |
|||
|
30*2 |

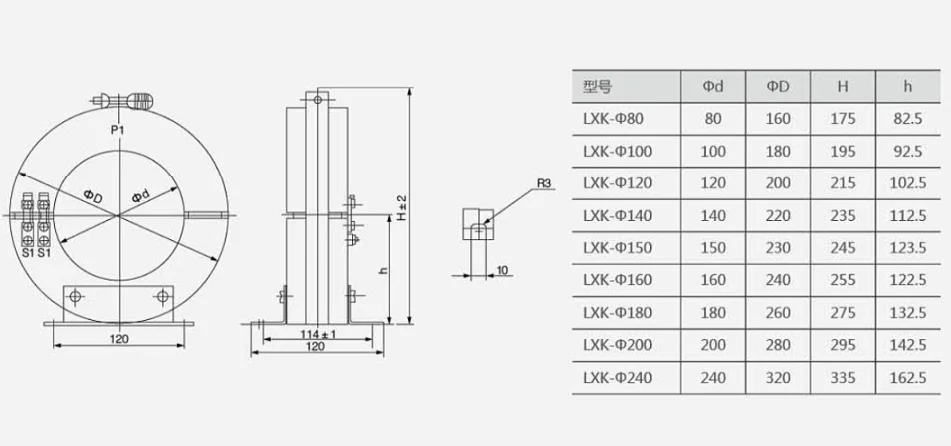

● Dimension of the Gas filled cabinet core balance ct
