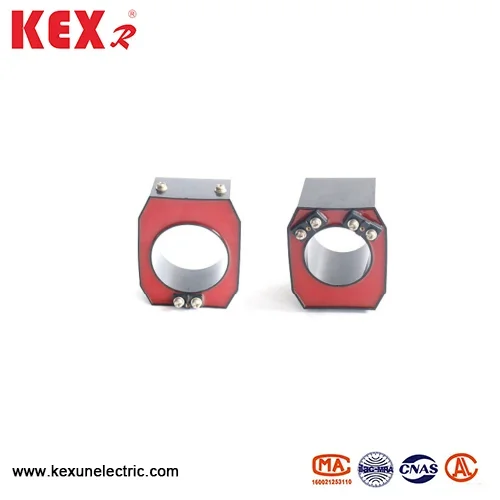

ガス充填キャビネット機器トランス

LMZT-10ガス充填キャビネット機器トランスは、中国工場でKexunが生産する一般的な10kVバス型電流変圧器です。実際のパラメーターは、メーカーの技術データの対象となります。タイプを選択するときに、正確なグレードと定格負荷のマッチングに特に注意する必要があります。
モデル：LMZT-10
ブランド：Kexr

お問い合わせを送信

製品説明

●ガス充填キャビネット機器トランスのモデル意味

l －電流トランス

心臓を通して

z infouringタイプ

t － closedタイプ

10 －voltageクラス（kv）

●LMZT-10タイプのガス充填キャビネット機器トランスの設計機能

◆断熱材の種類：エポキシ樹脂鋳造と完全に囲まれた構造

◆インストール方法：タイプおよび固定マウントを介したバスバー

◆巻線構成：二重巻線デザインとトロイダルコア

●LMZT-10タイプのガス充填キャビネット機器トランスの典型的なアプリケーションシナリオ

▶スイッチキャビネット（10kVスイッチギア）

▶コンパクトな変電所

▶産業用電力分布

●LMZT-10ガス充填キャビネット機器トランステクニカルパラメーターテーブル

定格電流比、精度レベル、およびガス充填キャビネット機器トランスの定格負荷を次の表に示します。定格二次電流は5aまたは1aです。

目的	CTの測定			保護CT			二重巻線CT
評価された一次電流	精度定格負荷（VA）			精度定格負荷（VA）			複合精度定格負荷（VA）
評価された一次電流	0.2秒	0.2	0.5	10p15	10p10	10p5	0.2秒	0.5	10p10	10p5
75			1		1	1		1	1	1
100			1		1	1		1	1	1
150			1		1	1		2.5	1	1
200		1	2.5		2.5	3.75		2.5	1	1
300	1	2.5	3.75	1	3.75	5	1	3.75	2.5	3.75
400	2.5	3.75	5	1.5	5	7.5	1.5	3.75	5	7.5
500	3.75	3.75	5	2.5	5	7.5	2.5	3.75	5	7.5
600	5	5	7.5	3.75	7.5	10	3.75	7.5	7.5	10
