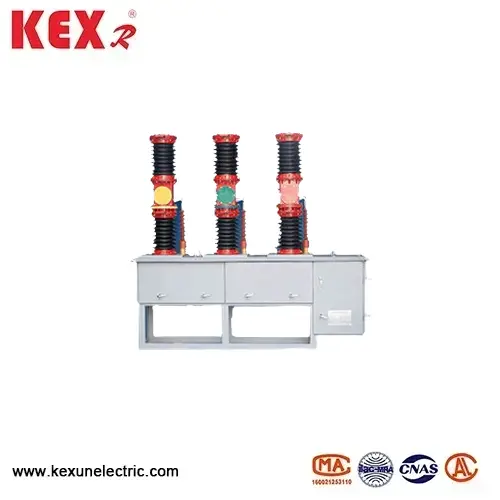

ZW7A屋外ハイボルテージAC真空溶片

中国のメーカーであるKexRが生産するZW7A屋外ハイ電圧AC真空拡張器は、40.5kVの電圧クラスに適した屋外の高電圧遮断器です。
モデル：ZW7A-40.5
ブランド：Kexr

お問い合わせを送信

製品説明

●ZW7A屋外ハイボルテージAC真空間密集製品機能

◆高電圧グレードの設計

ZW7Aの屋外高電圧AC真空間吸引器の定格電圧は40.5kVで、35kVの電力システム（風力発電や太陽光発電ブースターステーションなど）に適しています。真空アークは、テクノロジーを消滅させ、オイルなし、SF、環境保護、メンテナンスなし。

◆屋外の完全に密閉された構造

ZW7Aの屋外ハイボルテージAC真空均衡は、シリコンラバースリーブ、UV耐性、アンチフーリング、保護グレードIP67（防塵および防水）を採用しています。ソリッドシーリングポール（オプション）：エポキシ樹脂は、高湿度と塩の霧の領域に適した断熱性能を高めるために注がれています。

◆インテリジェントコントロール（オプション）

マイクロコンピューターベースの保護デバイス：過電流、クイックブレーク、ゼロシーケンス保護をサポートします。電源の信頼性を改善するために、自動リクロッティング（1〜3回調整可能）。通信インターフェイス：ZW7A屋外高電圧AC真空溶剤サポート4G/GPRSおよびRS485をサポートし、SCADAシステムに接続します。

◆高い信頼性動作メカニズム

スプリングエネルギー貯蔵メカニズム（電気+手動操作）：

電気エネルギー貯蔵：DC220V/AC220Vオプション。手動ブレーキリリース：緊急時の機械的トリップ。機械的寿命：10,000回以上、電気寿命≥5,000回（定格電流）

●ZW7Aの屋外ハイボルテージAC真空溶片の典型的なアプリケーションシナリオ

◆35kV変電所：ZW7A屋外ハイボルテージAC真空溶片は、発信回路ブレーカーと断面保護に適しています。

◆新しいエネルギー発電：風力発電および太陽光発電ブースターステーションのグリッド接続スイッチ。

◆産業および鉱業企業：大規模な高電圧モーターと変圧器の保護。

◆鉄道牽引電源：電動鉄道の35kV配電システム。

●ZW7Aの屋外ハイボルテージAC真空溶片の技術的パラメーター

番号	アイテム		ユニット	データ
1	定格電圧		KV	40.5
2	定格頻度		Hz	1250、1600,2000
3	定格電流		A	20、25、31.5
4	定格の短絡破損電流		KA	50,63,80
5	定格耐電流（ピーク）			20、25、31.5
6	評価された短期耐摩耗性			31.5
7	定格短絡閉鎖電流			80
8	定格操作シーケンス			O-0.3S-CO-180S-CO
9	機械的な生活		時間	10000
10	評価された短絡壊れた電流断裂時間		時間	20
11	1分作業周波数に耐える電圧に耐えます	（ウェット）位相/グランドへの位相	KV	80
11	1分作業周波数に耐える電圧に耐えます	（乾燥）位相/グランドへの位相	KV	95
12	照明インパルスは、位相/グランドへの電圧位相に耐えます		KV	180
13	動的接触と静的接触の許容摩耗厚		mm	3
14	正味重量		kg	約600
15	連絡先距離		mm	22±2
16	連絡先の連絡先		mm	4±1
17	平均開口速度		MS	1.3〜1.8
18	平均閉鎖速度		MS	1.0〜1.7
19	クロージングバウンス時間に連絡してください		MS	≤3
20	三相の開閉の同期		MS	≤3
21	主回路抵抗		赤ちゃん	≤100
22	閉鎖時間		MS	≤150
23	開口時間		MS	≤60
