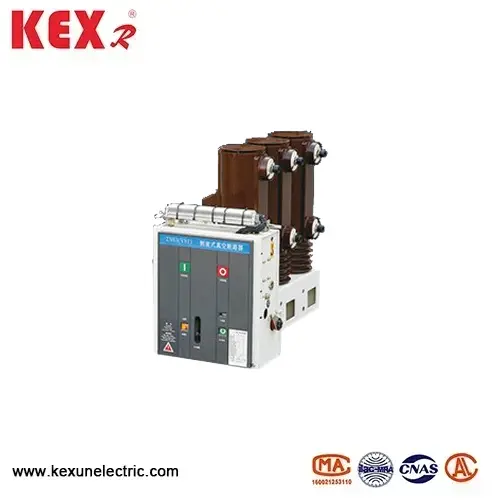

側面に取り付けられた屋内高電圧真空溶片

●ZN63-12タイプのサイドマウント屋内高電圧真空溶片の主な機能

◆構造設計

▶サイドマウントインストール：サイドマウント屋内高電圧真空中散布器は、通常、スイッチギアの側壁に固定され、コンパクトな屋内スイッチギア（KYN28A-12中央キャビネットなど）に適した節約スペースを節約します。

▶モジュラー設計：真空溶片、動作メカニズム、断熱部分はモジュール式であり、メンテナンスに便利です。

◆アーク消火技術：サイドマウント屋内高電圧真空遮断器は、強力な破壊能力、長いサービス寿命、汚染がなく、頻繁な操作に適した真空中溶片を採用します。

◆動作メカニズムスプリングエネルギー貯蔵メカニズム：手動または電気的に動作（標準電動、マニュアル）、エネルギー貯蔵の表示は明確です。機械的寿命は10,000倍以上に達する可能性があり、電気寿命は約10,000〜20,000倍です（負荷タイプに応じて）。

◆安全性と保護：サイドマウントされた屋内高電圧真空中散布器は、異物が侵入するのを防ぐために、IP2X保護レベルに沿った優れた断熱性能を持っています。操作防止インターロックデバイス（ロックの開閉、接地スイッチのインターロックなど）があります。

●サイドに取り付けられた屋内高電圧真空溶片の典型的なアプリケーションシナリオ

▶置換：12kV配信システムの着信ライン保護と発信ライン保護。

▶産業消費量：冶金、化学産業、その他の分野における運動保護。

▶新しいエネルギー：太陽光発電および風力発電ボックストランスの高電圧サイドスイッチ。

▶頻繁な操作の機会：コンデンサバンクの切り替えなど（特別なモデルを選択する必要があります）。

●Zn63-12タイプサイドに取り付けられた屋内高電圧真空溶片を使用して

▶周囲温度範囲：温度サラウンド側に取り付けられた屋内高電圧真空密集器は、-15〜40℃でなければなりません

▶高度：側面に取り付けられた屋内高電圧真空回路ブレーカーは、1000メートル未満に設置する必要があります。

▶相対湿度：1日の平均は95％以下、月平均は90％以下であり、飽和蒸気圧の1日の平均は2.2×10-3MPA以下であり、月平均は1.8×10-3MPA以下です。

▶地震強度：8度未満

▶火災、爆発、重度の汚染、化学腐食、重度の振動のない場所。

●ZN63-12タイプのサイドマウント屋内高電圧真空溶片の技術的パラメーター
