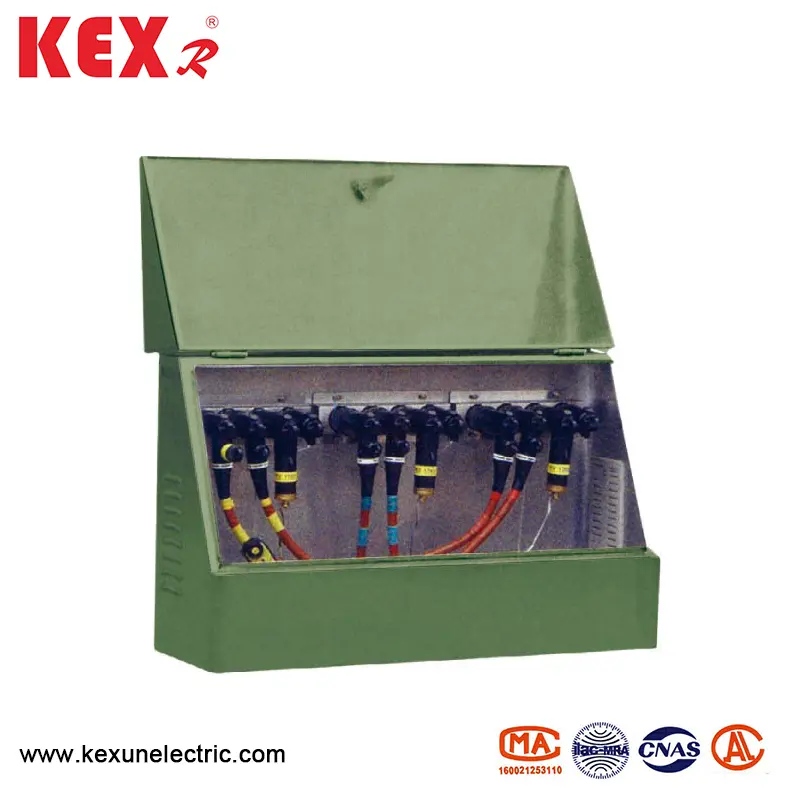

25kvのアメリカのケーブルブランチボックス

●使用条件

25kVのアメリカのケーブルブランチボックスは、次の条件下で使用するのに適しています。

▶環境温度：-30〜40℃

▶風速：34m/s未満（700pa未満）

▶湿度：毎日の平均湿度が95％未満;毎月平均湿度が90％未満

▶衝撃プルーフ：水平加速度は0.4m/s以下であり、垂直加速度は0.15m/s以下です。

▶設置サイトの傾き：3°未満

▶設置環境：DFWタイプ25kVのアメリカのケーブルブランチボックスの周囲の空気は、腐食性、可燃性ガス、水蒸気などによって明らかに汚染されるべきではなく、設置部位には暴力的な振動はありません。

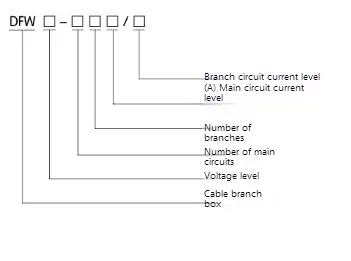

●モデルの意味

●技術パラメーター

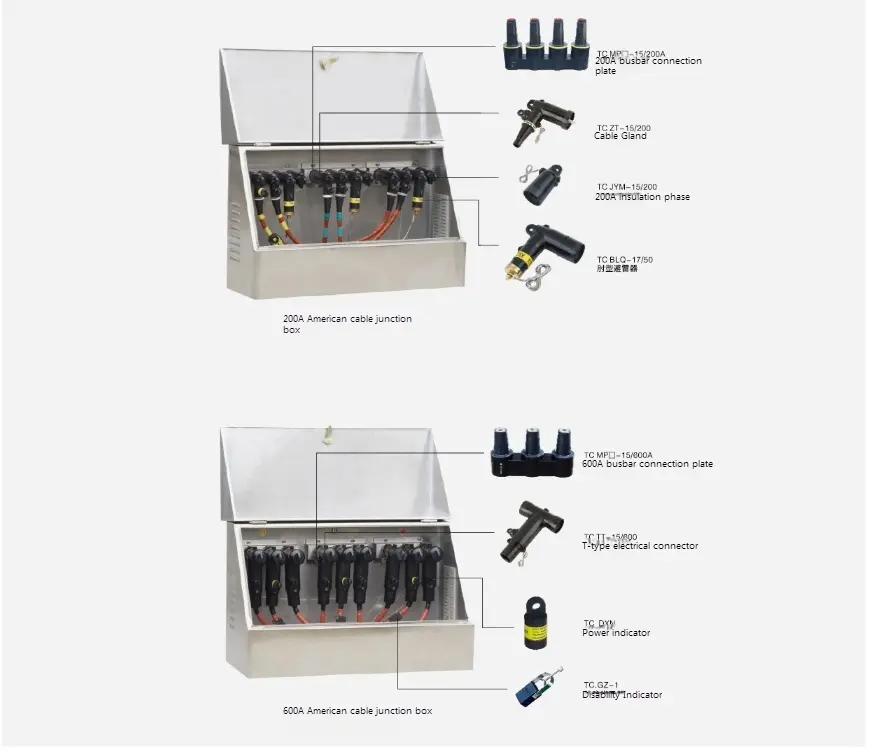

●25kVのアメリカのケーブルブランチボックスの例

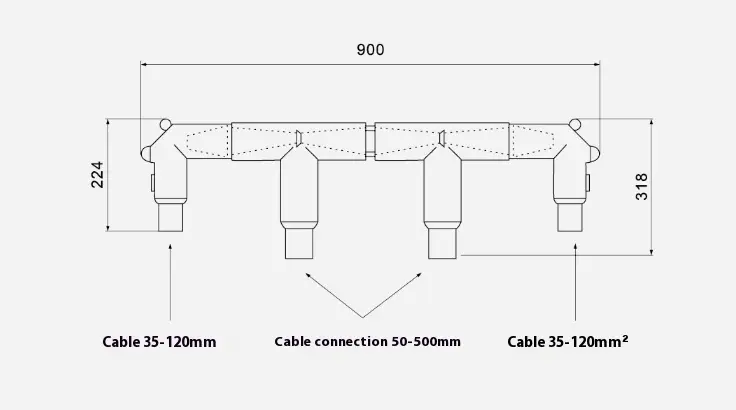

サイトの制限のために25kVのアメリカのケーブルブランチボックスを配置できない場合、ケーブルジョイントで直接結合して複数のケーブルブランチを形成できます（バスバーは必要ありません。接続方法は次の例に示されています）。例1 4つの着信ラインと発信ライン（2×600A+2×200A）の各グループは、2つのT-IIケーブルコネクタ、2つの肘コネクタ、および中間コネクタで構成されています。 T-ⅱケーブルコネクタ200Aは、肘ケーブルコネクタに接続されています（反対側は、断熱された酸化物のアレスターに接続されています）。

サイズの例については、以下の図を参照してください：

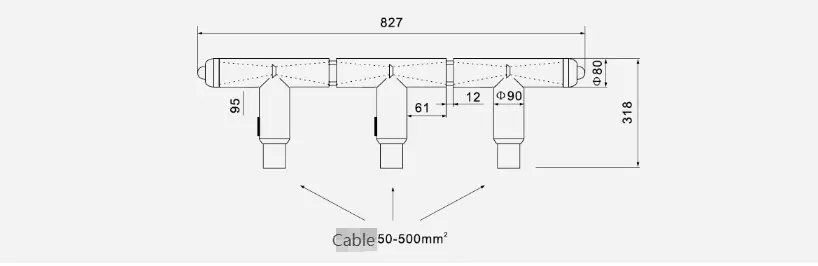

例2 3つのアクセスライン（3x600A）各フェーズは、3つのT字型ケーブルコネクタと2つの中間接続コネクタで構成されています。寸法と例については、以下の図を参照してください。

●図の例
