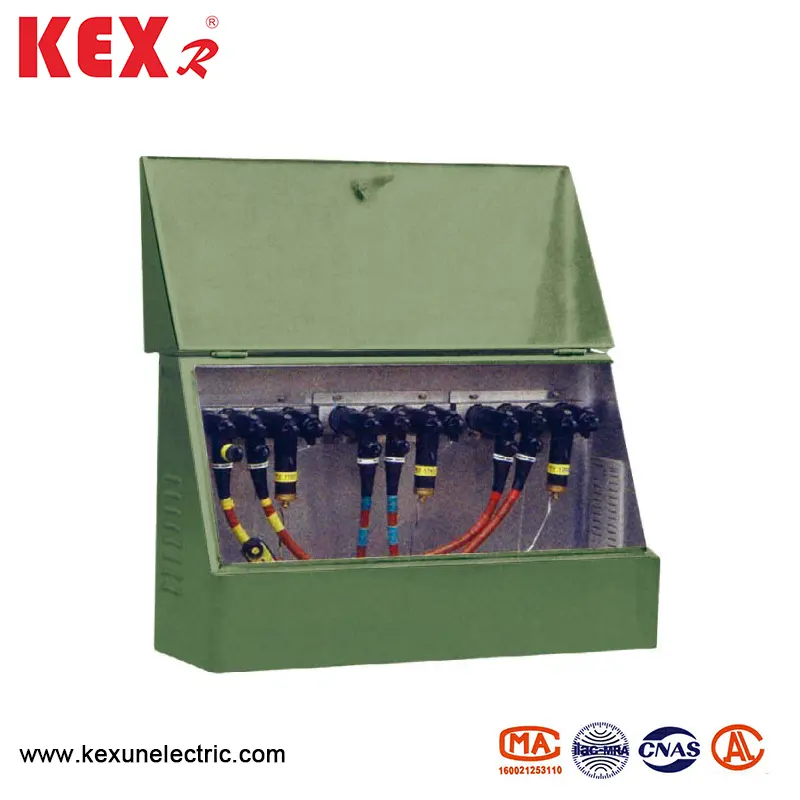

15kvのアメリカケーブルブランチボックス

●説明の説明

●DFWタイプ15kVアメリカンケーブルブランチボックスの特性

◆設計機能

▶一般的なボックス設計：すべてのケーブルコネクタ、スイッチ、その他のコンポーネントは、コンパクトな構造と小さなスペース占有を備えた金属箱に統合されています。

▶モジュール性の低い：ヨーロッパの支店ボックスと比較して、American Branch Boxは拡張性が弱く、通常、固定数の回路（2〜6回の回路など）を採用しています。

▶金属シェル保護：ボックスは主にステンレス鋼または亜鉛めった鋼で作られており、保護レベルは一般にIP54（ダストプルーフとスプラッシュプルーフ）であり、一部のハイエンドモデルはIP65に到達できます。

◆ケーブル接続モード

アメリカのケーブルアクセサリーを使用します

▶15kVアメリカケーブルブランチボックス200Aや600Aの肘プラグなどの取り外し可能なコネクタ（ロードブレイクコネクタ）を使用して、ライブプラグ（特別な操作ロッドが必要です）をサポートします。

▶ケーブルジョイントは完全に絶縁されているか、半絶縁されており、一部の生体部品が露出する可能性があるため、保護キャップを絶縁する必要があります。

▶さまざまなケーブルに適しています：銅ケーブルまたはアルミニウムケーブルがサポートされており、断面は通常50 mmから500 mmの範囲です。

◆安全性と保護パフォーマンス

▶DFWタイプ15kVアメリカンケーブルブランチボックスは完全に囲まれた構造です。外部環境への影響を軽減し、電気ショックのリスクを軽減します。

▶内蔵のアレスター（オプション）：過電圧の影響を防ぎ、ケーブルと機器を保護します。

▶障害表示関数（一部のモデル）：フリップフロップまたはLED障害インジケータを装備しています。これは、障害点をすばやく見つけるのに便利です。

◆環境への適応性

▶強い気象抵抗：15kvのアメリカのケーブルブランチボックス-30〜+50℃の作業環境に適しており、長期の屋外操作に適しています。

▶腐食防止治療：箱のボディの表面には、塩噴霧や腐食に抵抗するために、プラスチック、亜鉛めっき、およびその他のプロセスを吹き付けます。

◆設置とメンテナンス

▶便利な設置：通常、壁に取り付けられたまたは床に取り付けられたインストール、狭いスペースに適しています。

▶シンプルなメンテナンス：基本的にメンテナンスなしで、完全に密閉されたデザインは、定期的にジョイントステータスを確認する必要があります。

▶ライブライン操作（一部のモデル）：停電時間を短縮するために、プラグとプラグを抜くために特別な絶縁操作ロッドを使用します。

◆制限

×スケーラビリティの低下：ループの数が固定されており、後の容量拡張のために機器を交換する必要があります。

×低保護レベル：一部のモデルは、ヨーロッパの分岐ボックスほどダストプルーフや防水ではありません。

●DFWタイプ15kVの技術パラメーターアメリカンケーブルブランチボックス

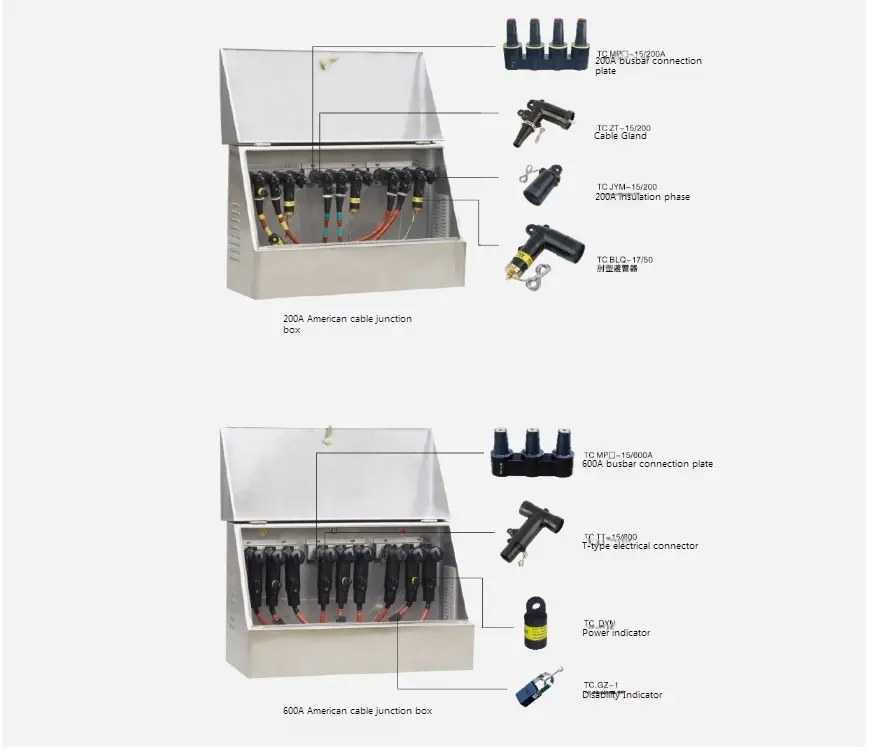

●DFWタイプ15kVのアメリカのケーブルブランチボックス構造の例

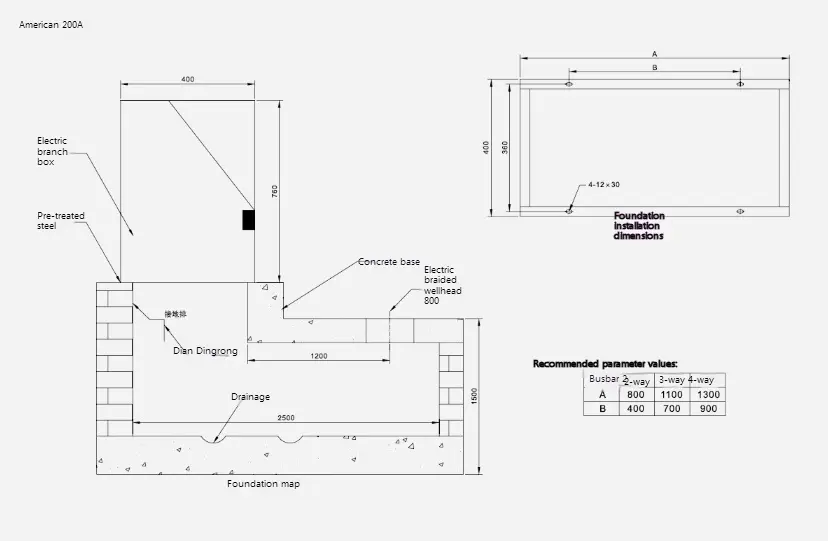

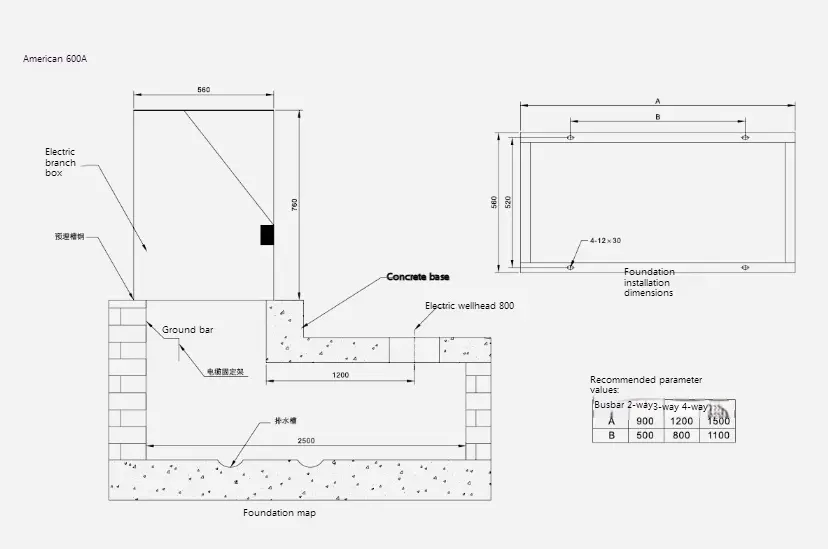

●DFWタイプ15kV American Cable Branch Box Foundation構造
