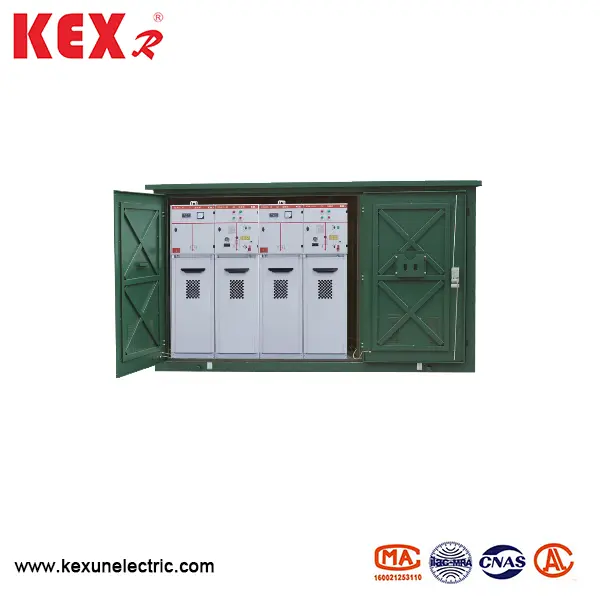

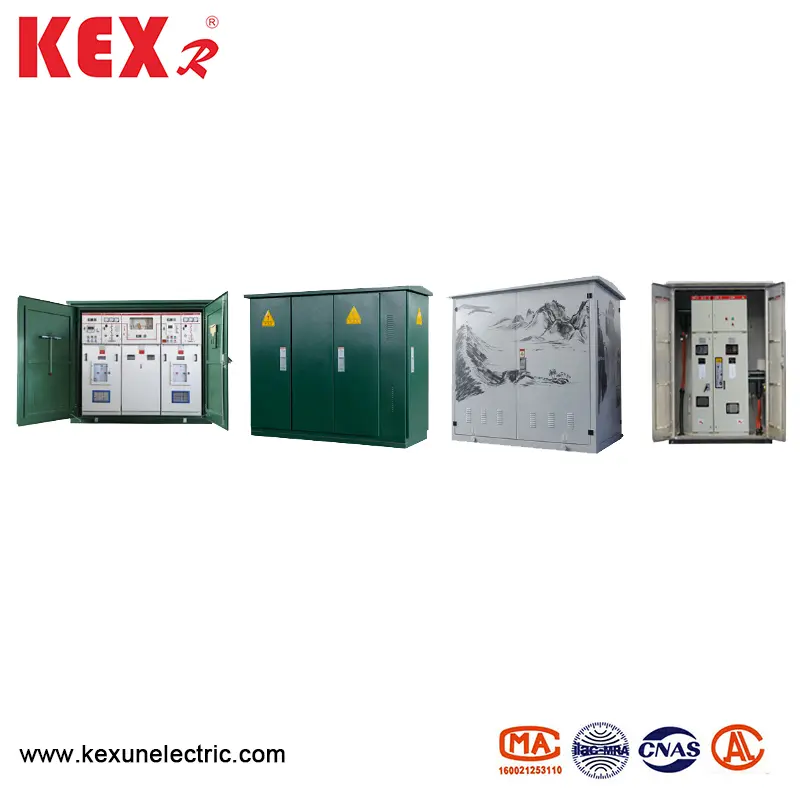

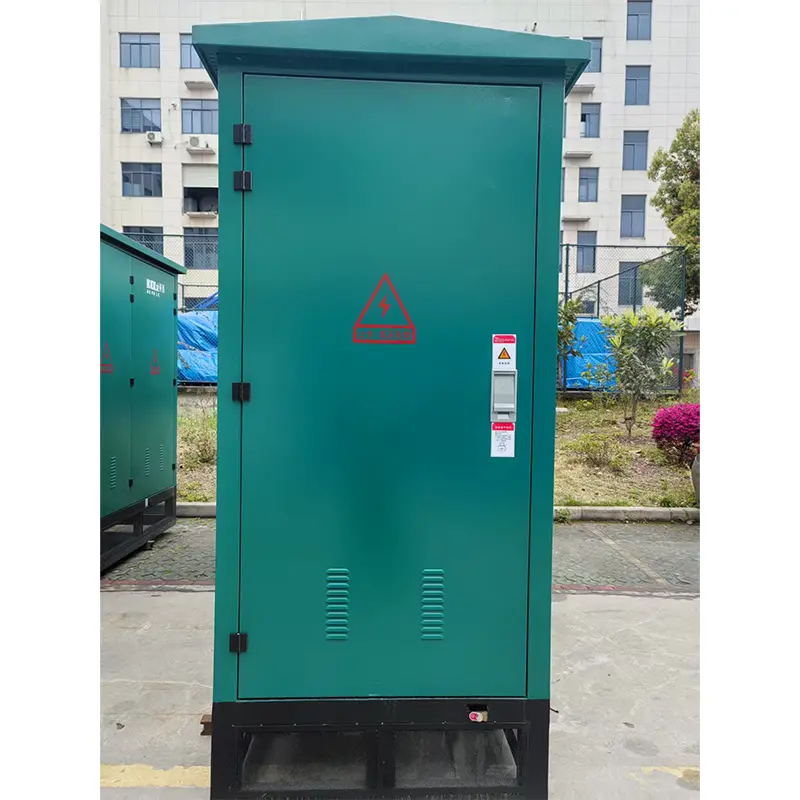

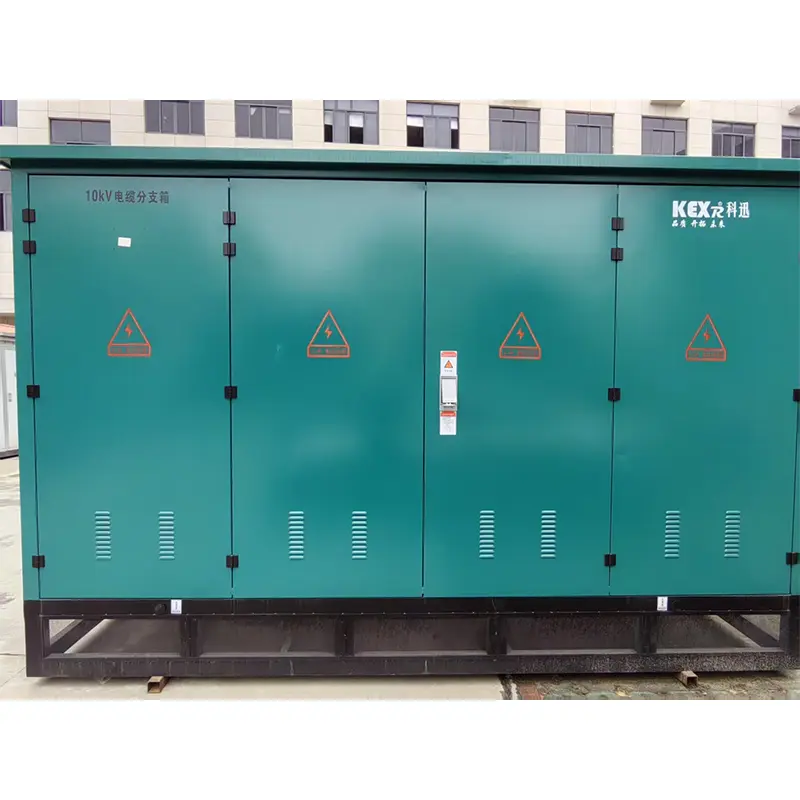

ロードスイッチケーブルブランチボックス

●製品の概要

DFWロードスイッチケーブルブランチボックスは、左右の入っているラインと発信ラインの独創的な分離、最小限の構造設計、最大8つの着信ラインと発信ラインの最も強力なケーブル構成関数で組み立てられています。ブランチボックスは、従来のタップボックスの利点を保持するだけでなく、リングネットワークキャビネットのいくつかの利点もあるため、都市ネットワークの再建に理想的な機器です。小さいサイズ、メンテナンスのない、優れたテクニカルエコノミー、高い信頼性、シンプルなインストール、便利な使用。 SF6ロードスイッチを備えたケーブルブランチボックスは、ボックスに3つのコンパートメントがあり、そのうちの1つは密閉されており、密閉されたコンパートメントには微小圧力硫黄ヘキサフロリドガスで満たされているという点で特徴付けられます。負荷スイッチの動作メカニズムは、操作ドライブコンパートメントにあり、ケーブルコンパートメントにはケーブルポストとケーブル端子があり、ケーブル端子はロードスイッチに接続されています。負荷スイッチの囲まれたコンパートメントの負荷スイッチは、回転テーブルの動的および静的接点タイプの負荷スイッチであり、各負荷スイッチの回転シャフトは、3層のシャフトの周りの対称セクターに固定されています。ケーブルコンパートメントのケーブルは3つのフェーズにグループ化され、各グループの3つのケーブル端子は順番に斜めに分布しています。各ケーブル端子はケーブルパイルラインに垂直に接続されており、3つのケーブルパイルラインは互いに平行です。閉じたコンパートメントには、圧力緩和パイプラインがあります。

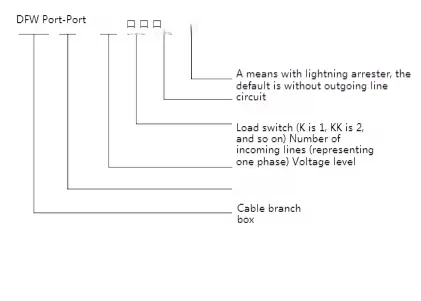

●モデルの意味

●技術パラメーター

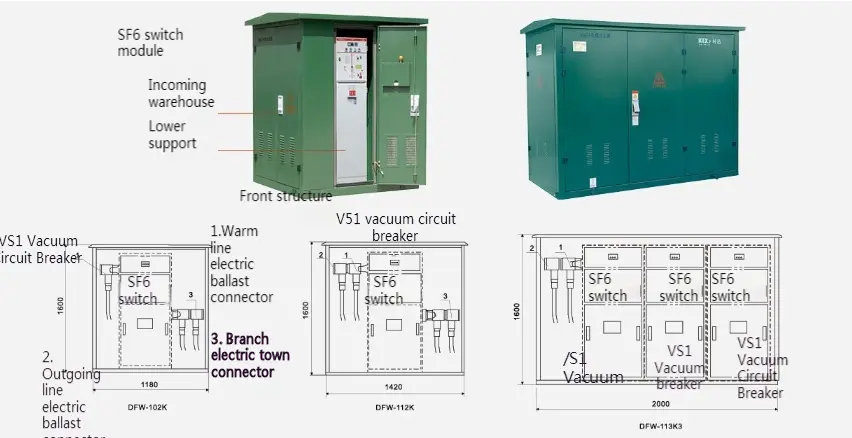

●アウトライン図

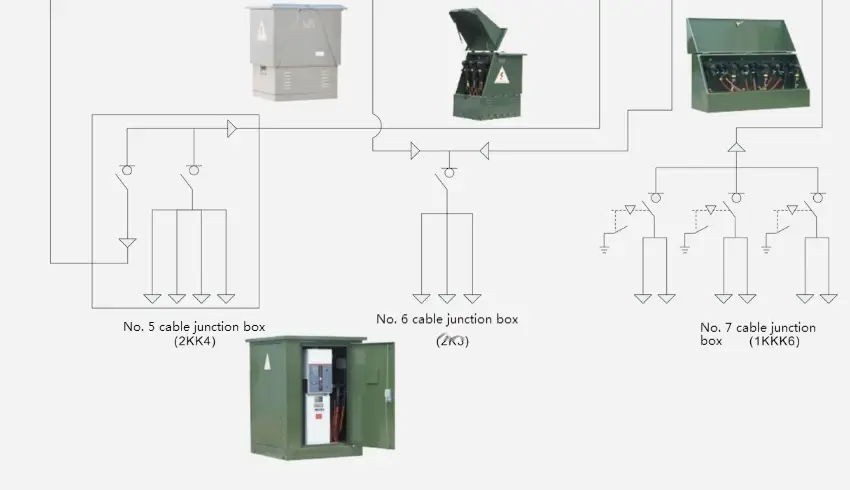

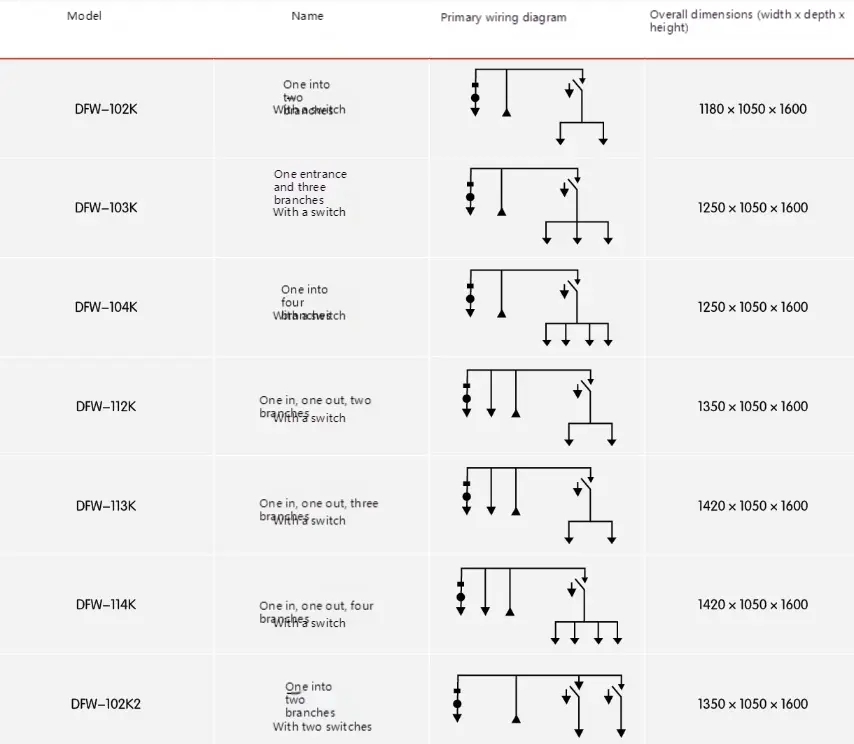

●典型的な配線スキーム図

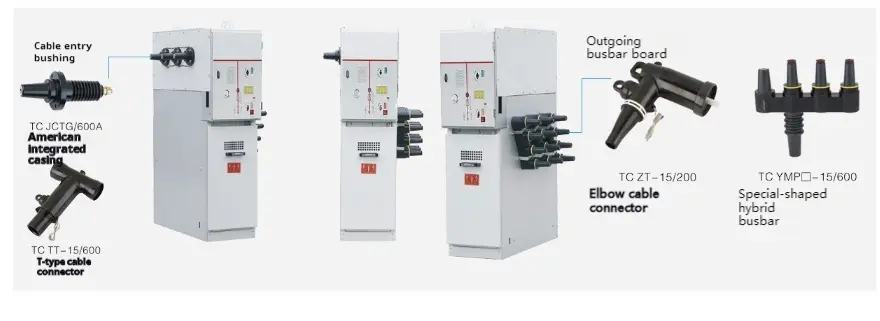

●SF6ロードスイッチを使用したケーブルブランチボックスの概略図

●バキュームロードスイッチ（真空回路ブレーカー）を備えたケーブルブランチボックスをロードする

国内の高品質の真空負荷スイッチアセンブリを採用し、左右の着信ラインと最小の構造設計、最強のケーブル構成関数、および着信ラインと発信ラインを8チャネルに到達することができます。ブランチボックスは、従来のタップボックスの利点を保持するだけでなく、リングネットワークキャビネットのいくつかの利点もあるため、都市ネットワークの再建に理想的な機器です。小さいサイズ、メンテナンスのない、優れたテクニカルエコノミー、高い信頼性、シンプルなインストール、便利な使用。真空負荷スイッチ（真空回路ブレーカー）を備えたケーブルブランチボックスは、ボックスに3つのコンパートメントがあり、そのうちの1つは密閉されており、負荷スイッチの動作メカニズムはブランチボックスのすぐ前に配置されており、手動または電気動作を実現できるという点で特徴付けられます。ケーブルコンパートメントにはケーブルステークスとケーブル端子があり、ケーブル端子はロードスイッチに接続されています。ケーブルコンパートメントは、設計スキームで要求される場合にヒューズで保護でき、設計スキームは多様化されており、テレメトリ、リモートコントロール、リモート通信の機能を実現できます。

◆技術的なパラメーター

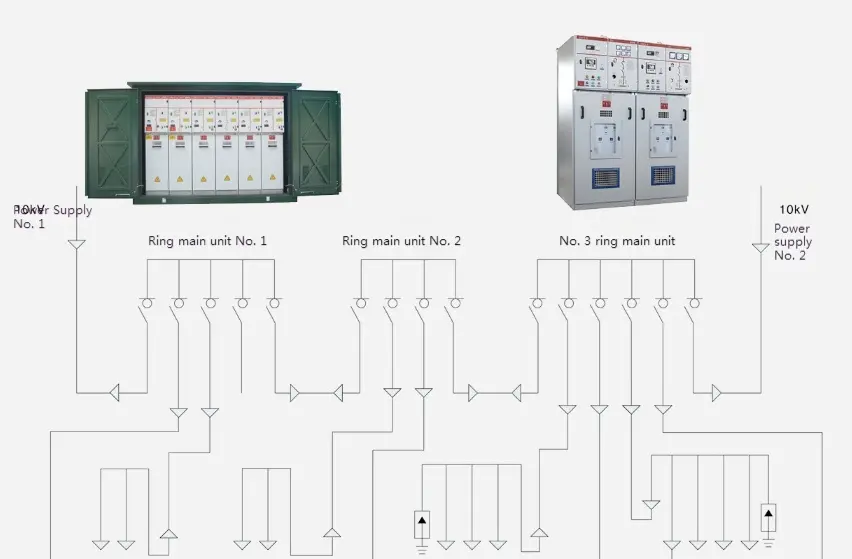

●典型的な一次システム図
