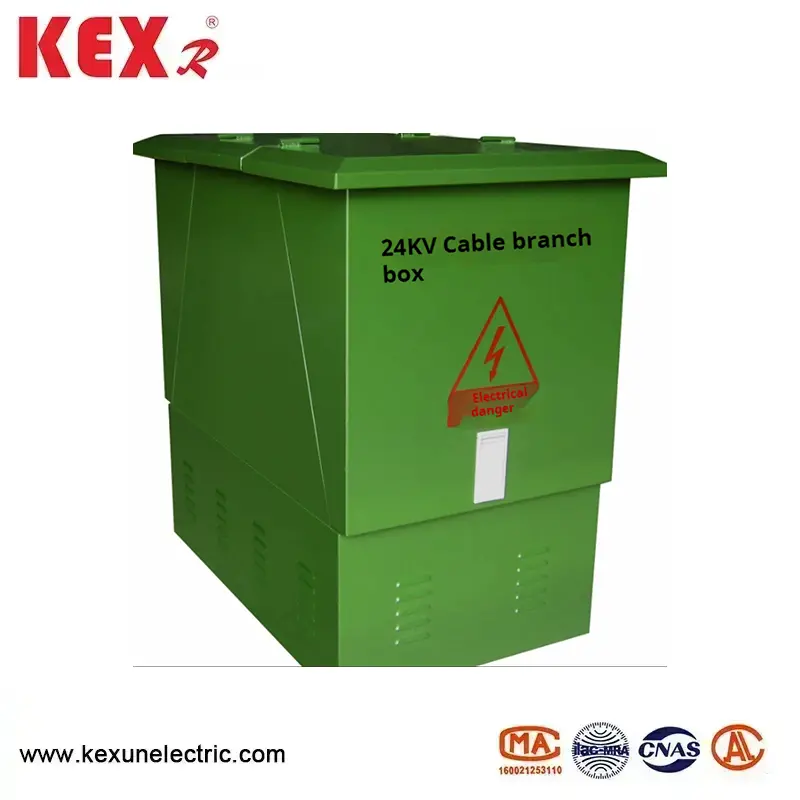

24kVケーブル分岐ボックス

●24kV ケーブル分岐ボックスのコア特性

▶電圧グレード: 24kV ケーブル分割ボックスの定格電圧は 24kV (IEC 62271-200 または GB/T 11022 規格に準拠)。

▶完全絶縁シール：充電部は固体絶縁体またはSF6ガスによって絶縁されており、露出した導体がなく、防塵性と防水性があります（IP65/IP67）。

▶ヨーロッパスタイルのプラグイン技術：T型またはエルボ型シールドケーブルコネクタが標準であり、ライブプラグインがサポートされています（特別なツールが必要です）。

▶モジュール拡張：標準ユニット（1インチ、4出力、2インチ、6出力など）を柔軟に組み合わせて、後の容量拡張に対応できます。

●24kV ケーブル分岐ボックスの典型的な構造

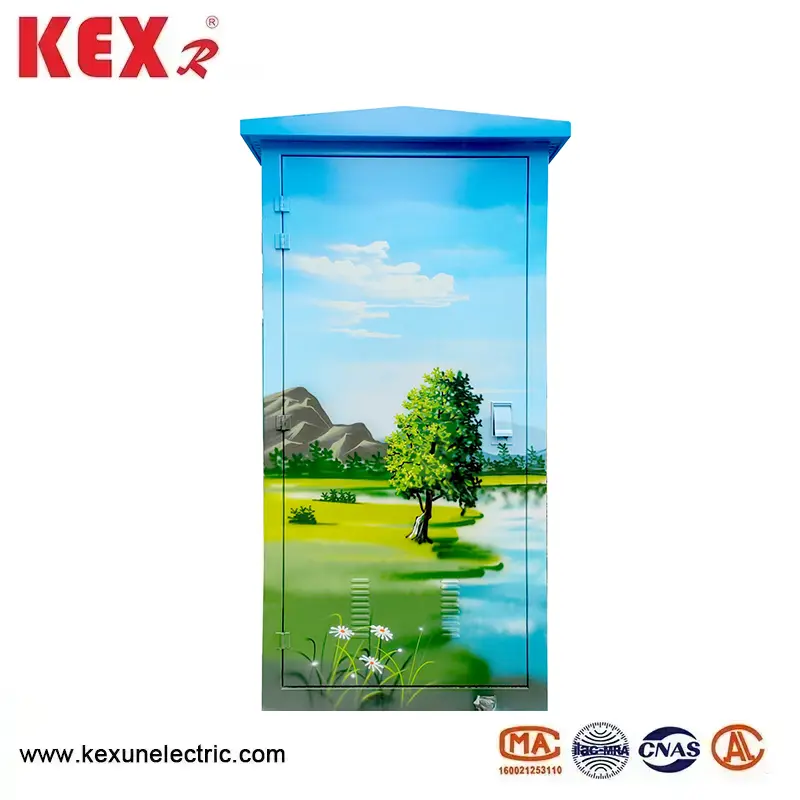

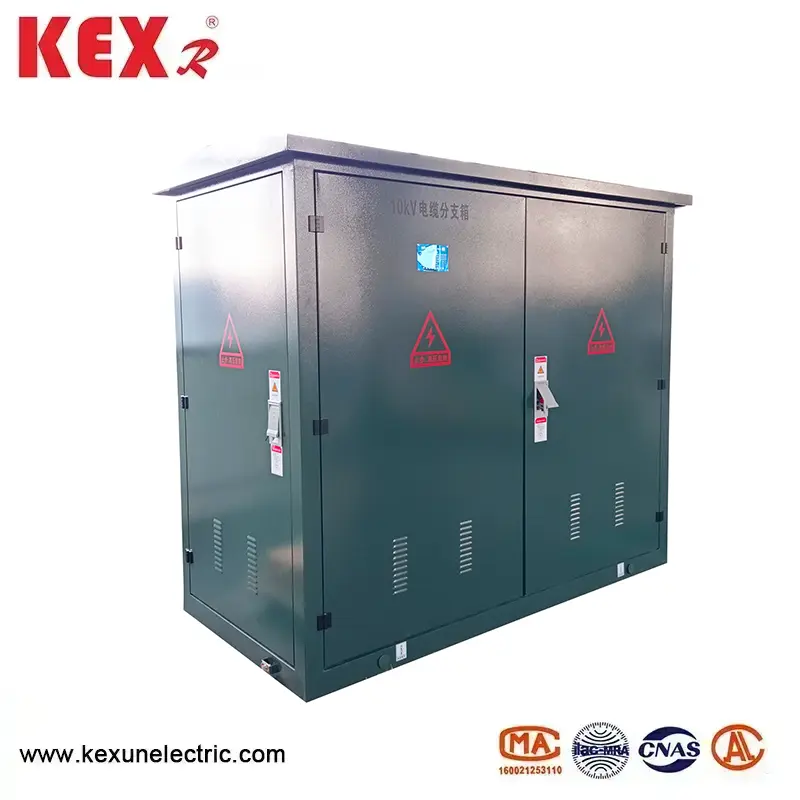

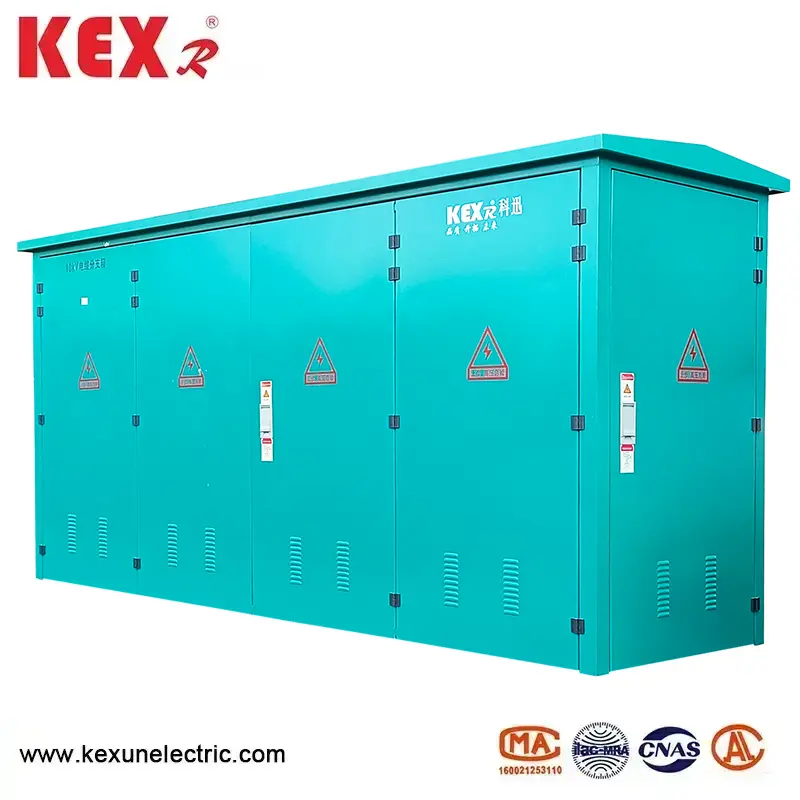

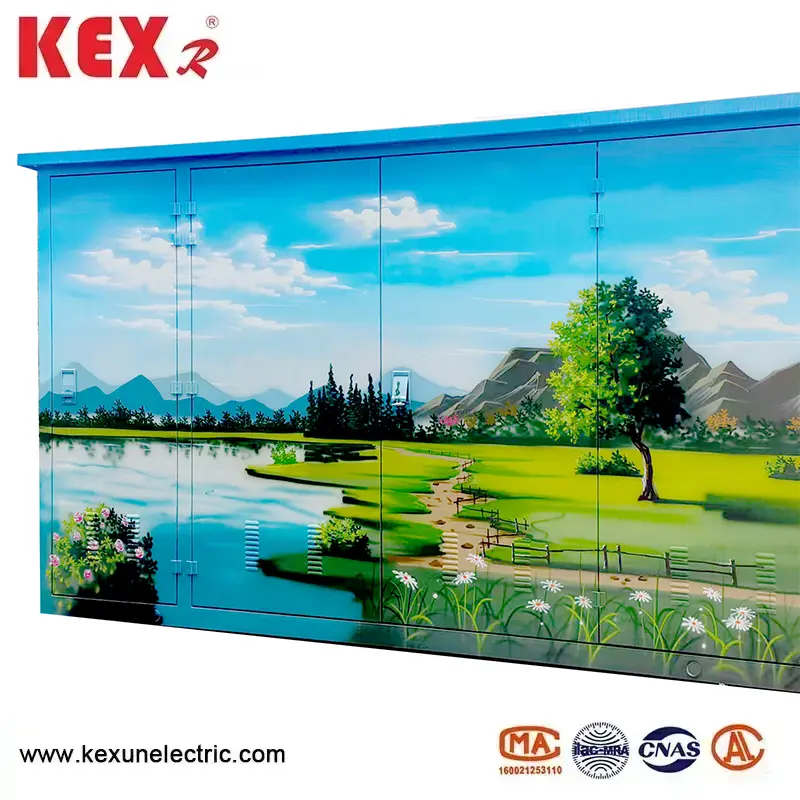

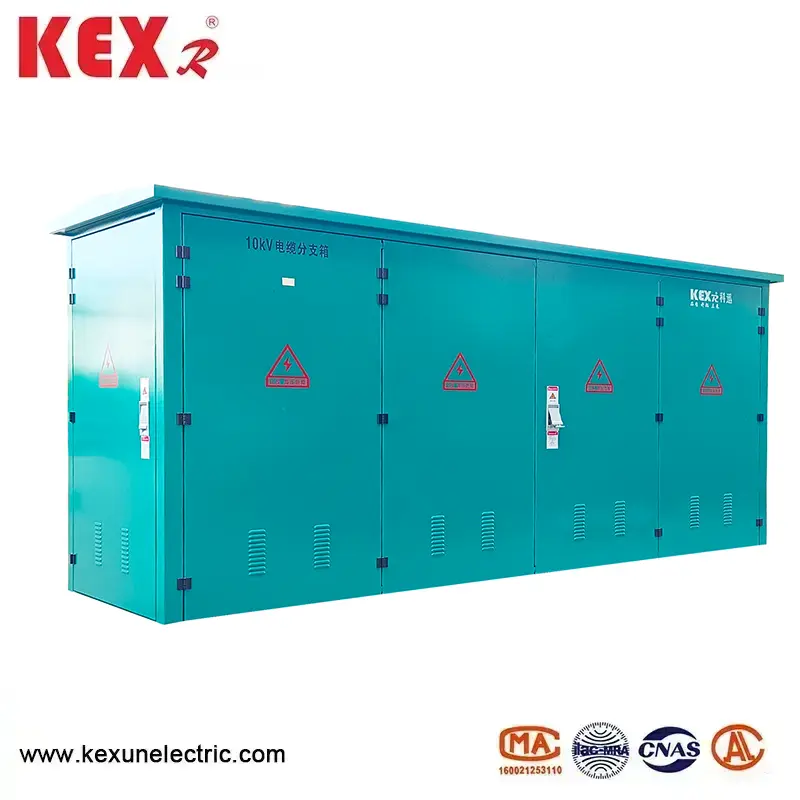

▶ボックスはステンレス鋼/SMC製で、耐腐食性があり、屋外仕様（-40℃〜+70℃）です。

▶絶縁母線は銅またはアルミニウムでできており、シリコーンゴム/EPDM絶縁層で包まれており、絶縁レベルは≧50kV（電源周波数耐電圧）です。

▶ケーブルコネクタ

テストポイント（オプション）付きの24kVシールドプラグインコネクタ（RIPタイプやEPDM絶縁など）。

▶保護装置には、短絡故障インジケータ、ライブ表示、避雷器を装備することができます。

接地システムボックス接地端子+ケーブルシールド接地、接地抵抗≤4Ω。

●24kV ケーブル分割ボックスの典型的なアプリケーション シナリオ 典型的な構造

▶新エネルギー発電所：洋上風力発電24kV集電線タップ。

▶工業団地：高圧モーターや変圧器のケーブル分岐。

▶鉱山/油田：防爆24kV分岐箱（Ex d IIC T4）。

▶都市高圧配電網：ケーブルリングネットワークキャビネットの代替案（省スペース）

●24KV欧州型ケーブル分岐箱の使用条件

10KV ヨーロッパ型ケーブル配電ボックスの周囲温度: -30~40℃

風速：34m/sl相当、700Pal以下

湿度: 1 日の平均相対湿度は 95% 以下です。

月間平均相対湿度は 95% 以下です。

 耐衝撃性: 水平加速度は 0.4m/s² 以下、垂直加速度は 0.15m/s² 以下です。

欧州タイプのケーブル配線ボックス設置場所の傾斜: 3 未満

設置環境：周囲の空気が腐食性、可燃性ガス、水蒸気等により著しく汚染されていないこと、設置場所に激しい振動が無いこと。

● 24KV ヨーロッパ型ケーブル分割ボックスの技術パラメータ

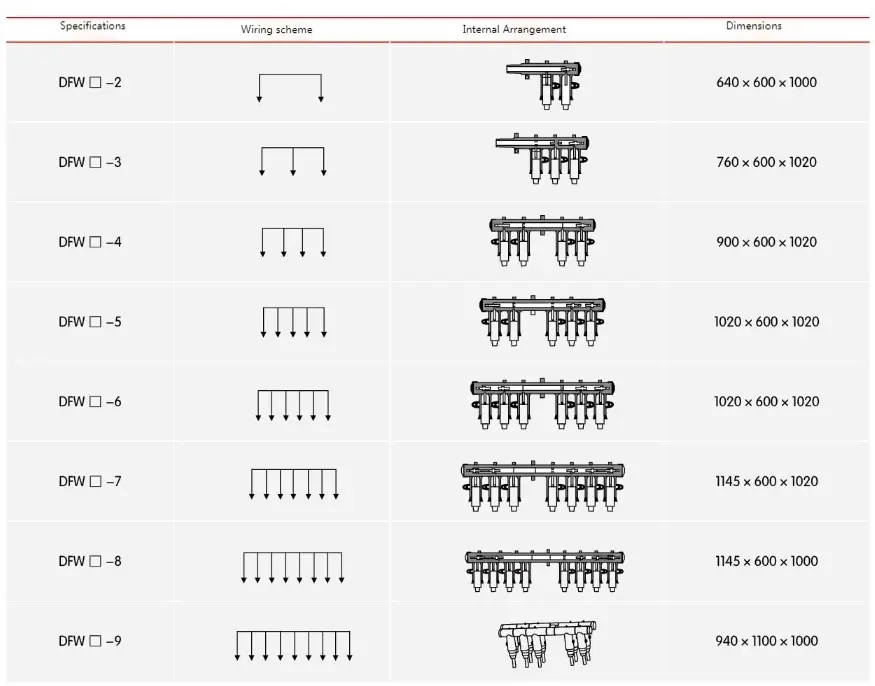

● 24KV ヨーロッパ タイプ ケーブル分割ボックス 注文番号の説明

よくある質問

Q： 24KV分岐ボックスのMOQは

A：1セットからの販売も可能です。

Q:この種の製品の保証はありますか?

A:12~24ヶ月
