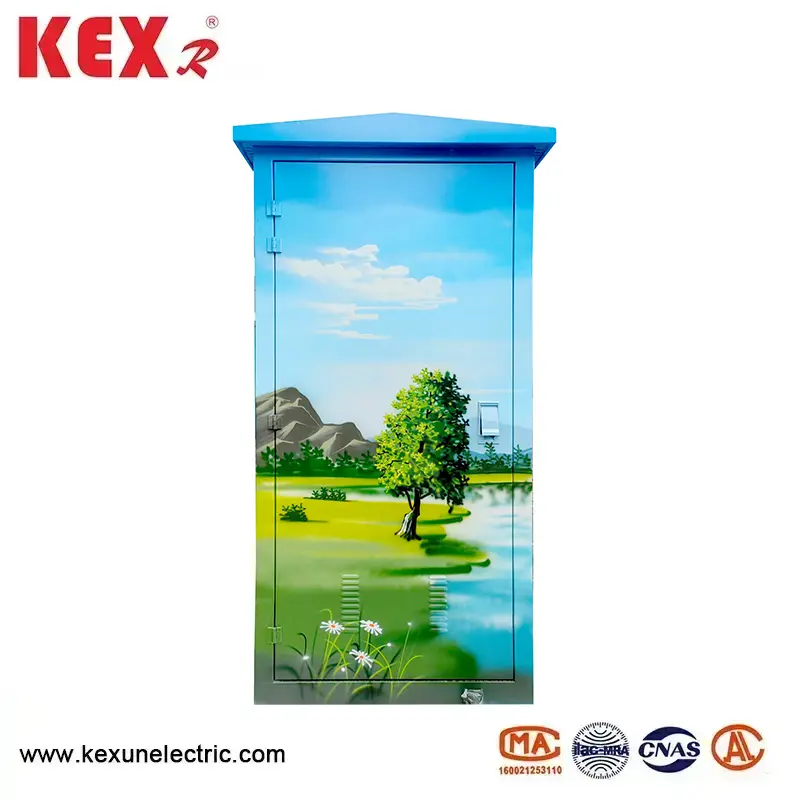

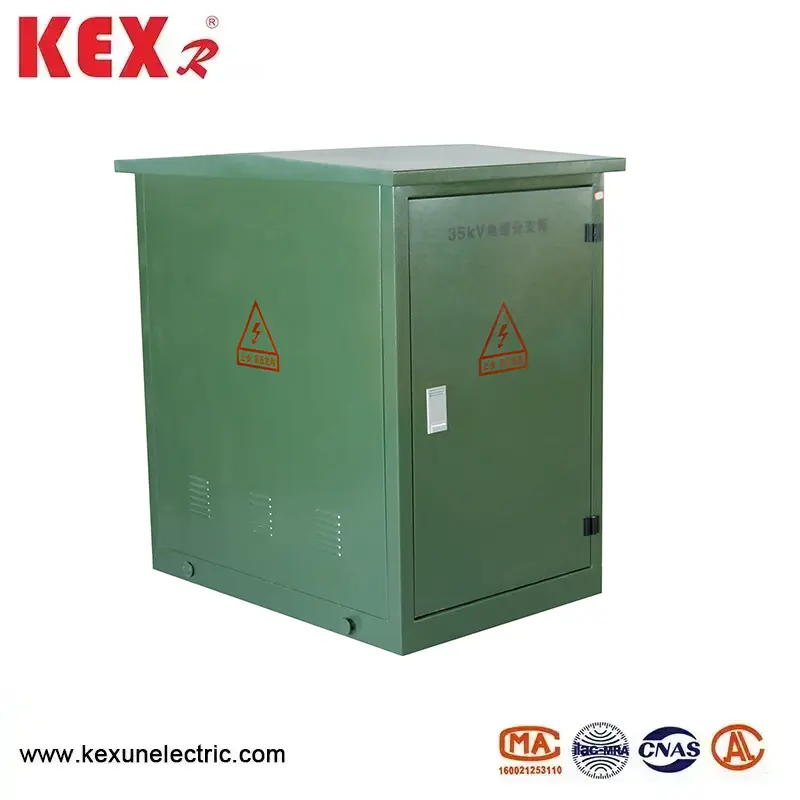

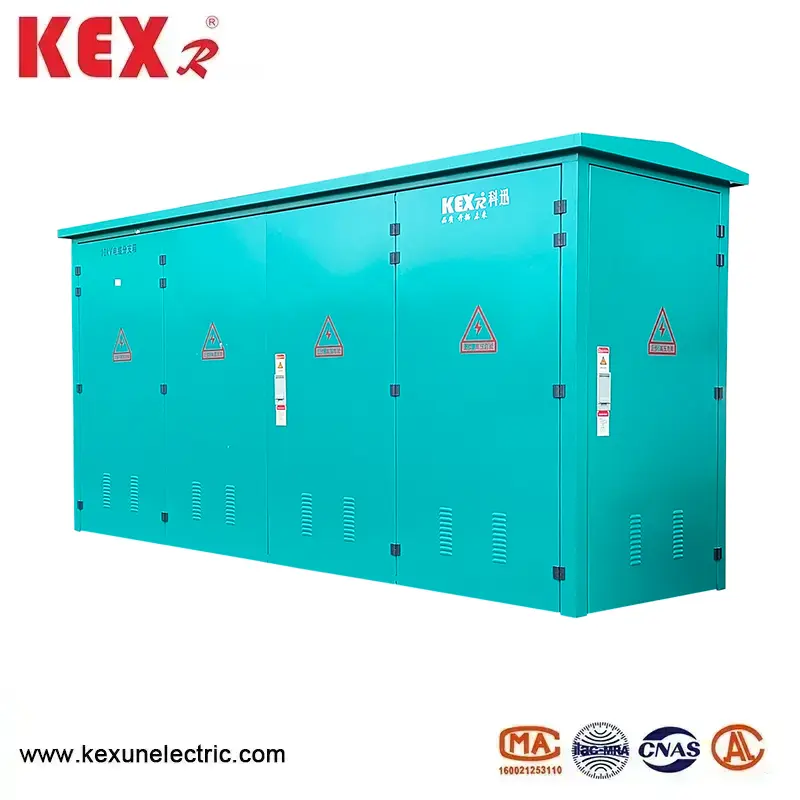

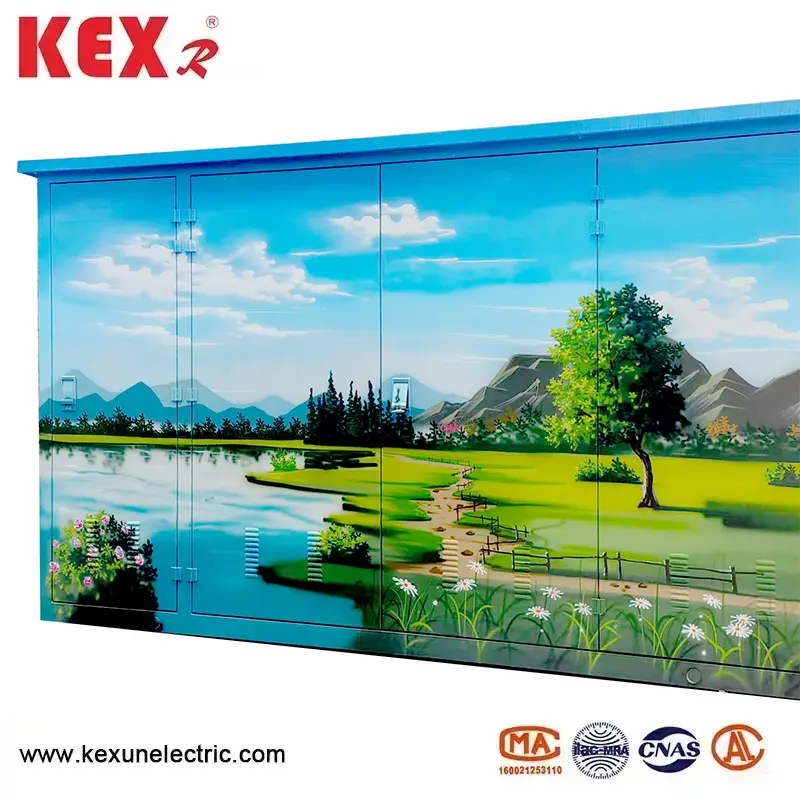

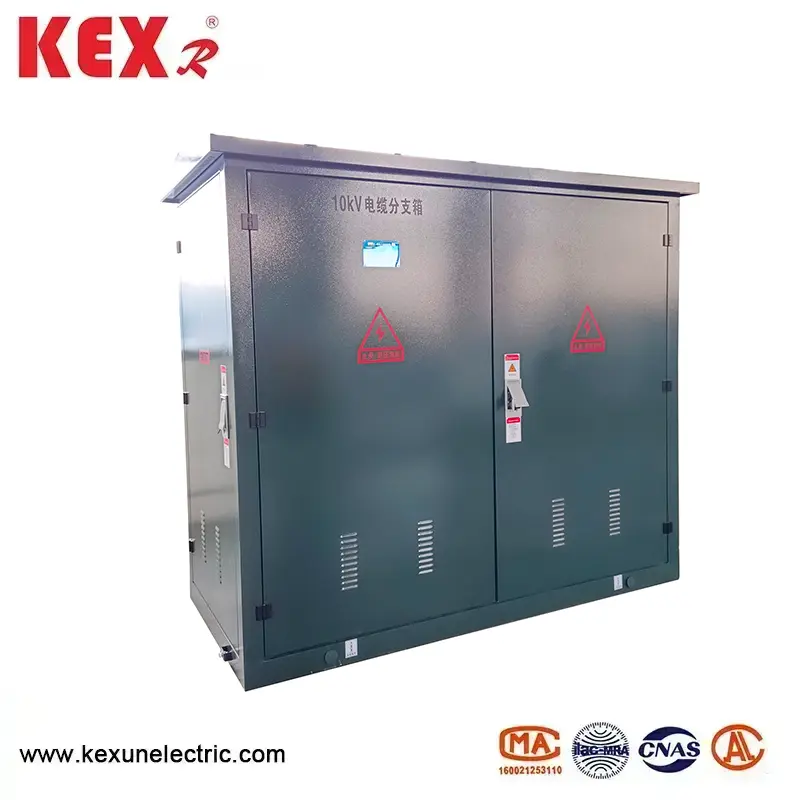

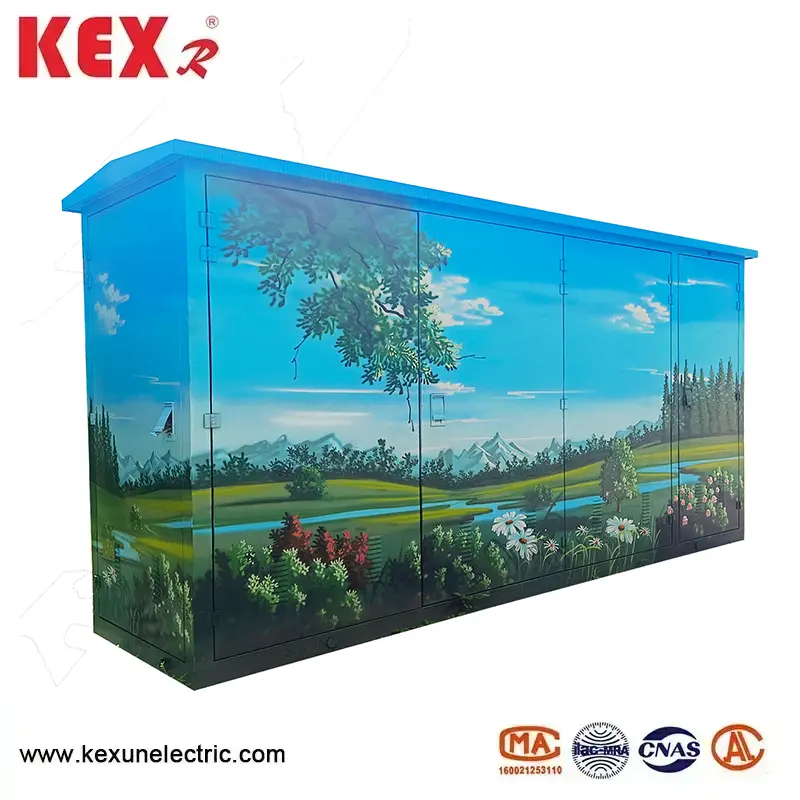

35kVケーブル接続箱

Model:35KV

中国のサプライヤーKexunが製造する35kVケーブルジャンクションボックスは、中高電圧配電システム用のケーブルタップ装置の一種で、35kVの電圧レベル（最高動作電圧は40.5kV）に適しており、欧州標準設計（IEC、DINなど）を採用し、完全な絶縁、モジュール化、高い信頼性の特徴を持ち、産業、新エネルギー源、都市送電網などの分野で広く使用されています。
モデル: 35KV
ブランド：KEXR

お問い合わせを送信

製品説明

○35kVケーブル接続箱の主な特長

▶定格電圧：35kV（IEC 62271-200およびGB/T 11022規格に準拠）。

▶完全絶縁・完全密閉：固体絶縁（エポキシ樹脂、シリコーンゴム等）またはSF6ガス絶縁を採用し、裸導体がなく、保護等級IP65/IP67を有します。

▶ヨーロッパのプラグイン技術：標準シールドプラグインケーブルコネクタ（ライブ操作をサポートします（特別なツールが必要です）。

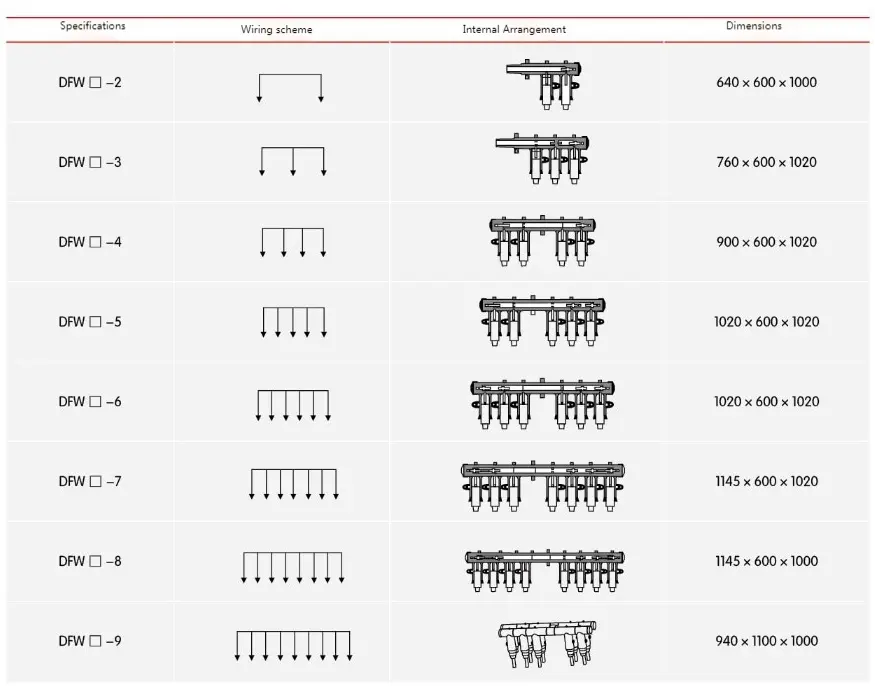

▶モジュラー設計: 入出力回線は柔軟に拡張できます (1 入力、3 出力、2 入力、4 出力など)。

▶インテリジェントな選択: 故障インジケータ、温度センサー、DTU (分配端末) を統合できます。

○35kV ケーブル接続箱の一般的な構造構成

▶ボックス

ステンレス/SMC複合材を使用しているので耐食性に優れ、屋外（-40℃～+70℃）での使用に適しています。

▶断熱バス

銅またはアルミニウム導体、シリコーンゴム/EPDM絶縁、電源周波数耐電圧≧70kV、雷インパルス170kV。

▶ケーブルコネクタ

テストポイント付きの 35kV シールドプラグインコネクタ (T 型やエルボ型など) (オプション)。

▶保護装置

避雷器、短絡故障表示器、ライブ表示が選択可能です。

▶接地システム

ボックスとケーブルのシールド層は確実に接地されています (接地抵抗 ≤4Ω)。

○ 35kV ケーブル接続箱の設置と運用および保守

◆設置条件

ケーブルの剥離と切断: 絶縁層の損傷を避けるために、接合部の仕様を正確に一致させます (誤差 1 mm)。

▶コネクタの取り付け：接触面を清掃し、酸化を防ぐためにシリコングリスを塗布してください。トルクレンチで締め付けます（例：Tジョイントの場合は35～40N・mが必要です）。

▶接地: ボックスとケーブルのシールドは確実に接地する必要があります (接地抵抗 ≤4Ω)。

◆安全な操作

▶停電後は通電を確認し、作業時は絶縁手袋、絶縁メガネを着用してください。

▶コネクタを抜き差しする前に、接地スイッチ（ある場合）が閉じていることを確認してください。

◆メンテナンスのご提案

▶年次検査：赤外線温度測定（接合部の温度上昇監視に重点）。

▶シール検査：5年に1回シールリングを交換してください（防湿・防塵）。

▶絶縁試験：3年ごとに耐電圧試験を実施してください。

● 35KV ヨーロッパタイプケーブルジャンクションボックスの技術パラメータ

定格電圧	35KV
定格電流	630A
動的安定電流	50KA/0.3秒
熱安定電流	20KA/0.3秒
1min使用周波数耐電圧	42KV
DC15分耐電圧	52KV
点灯インパルス耐電圧	105KV
シェルIPの学位	IP33
