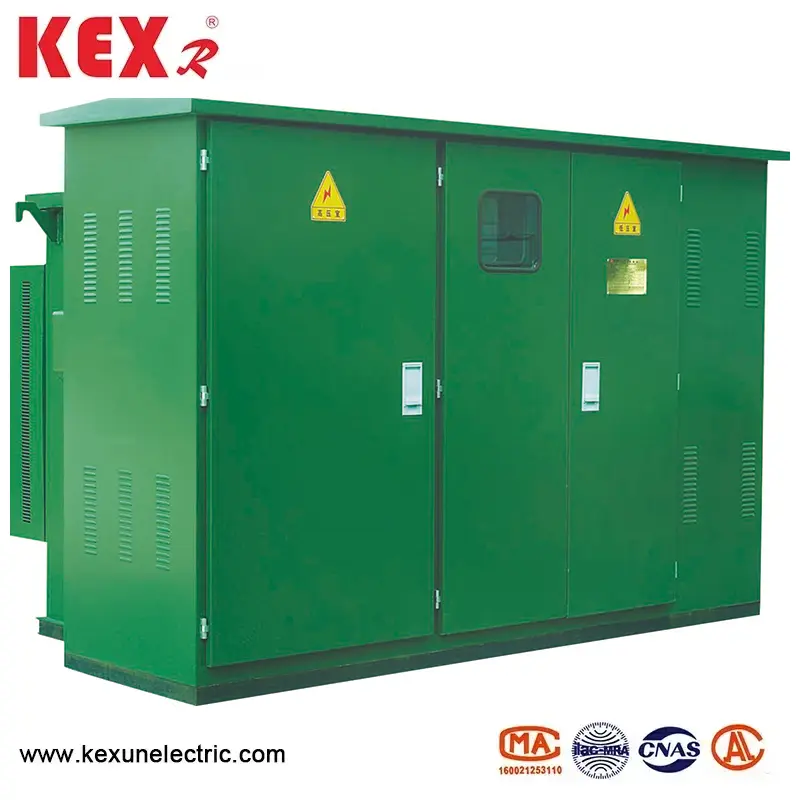

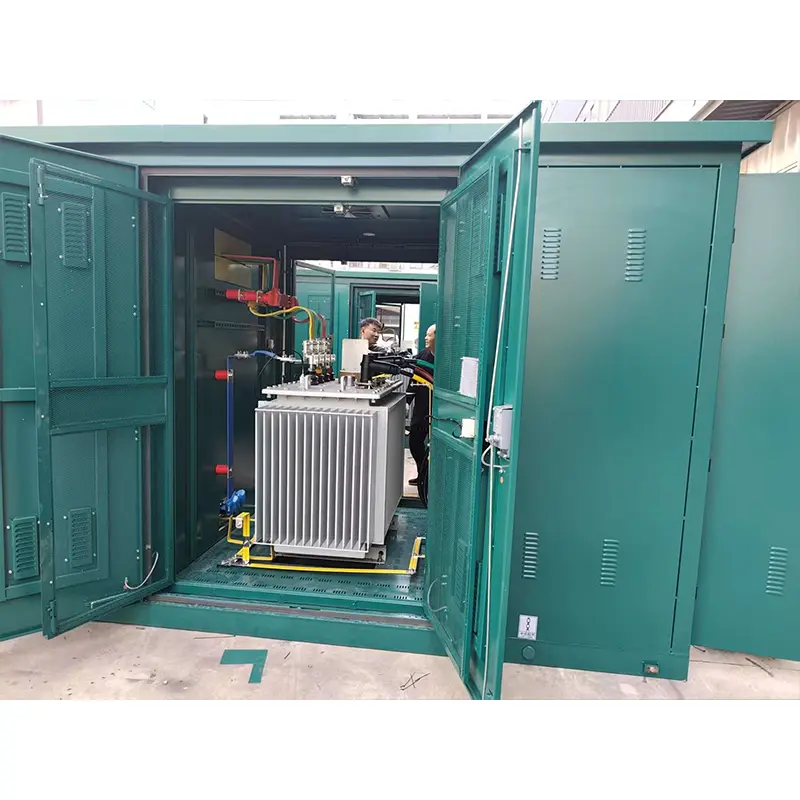

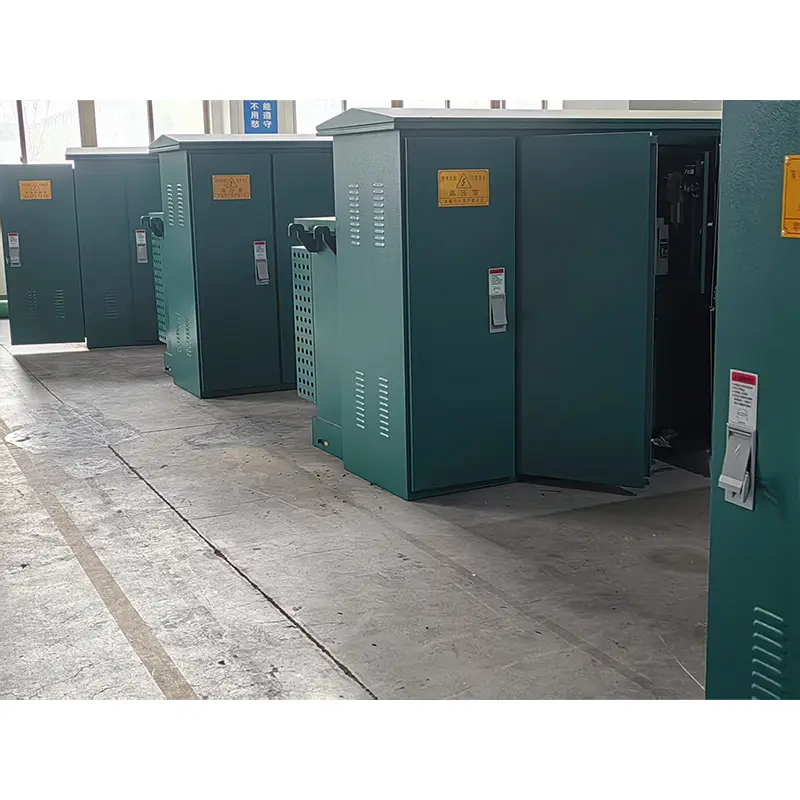

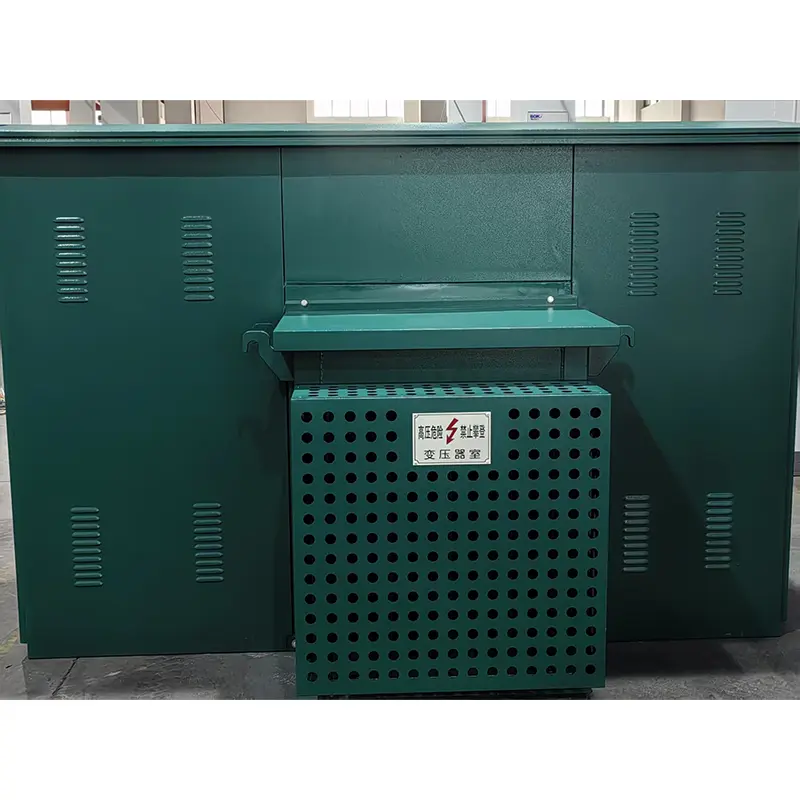

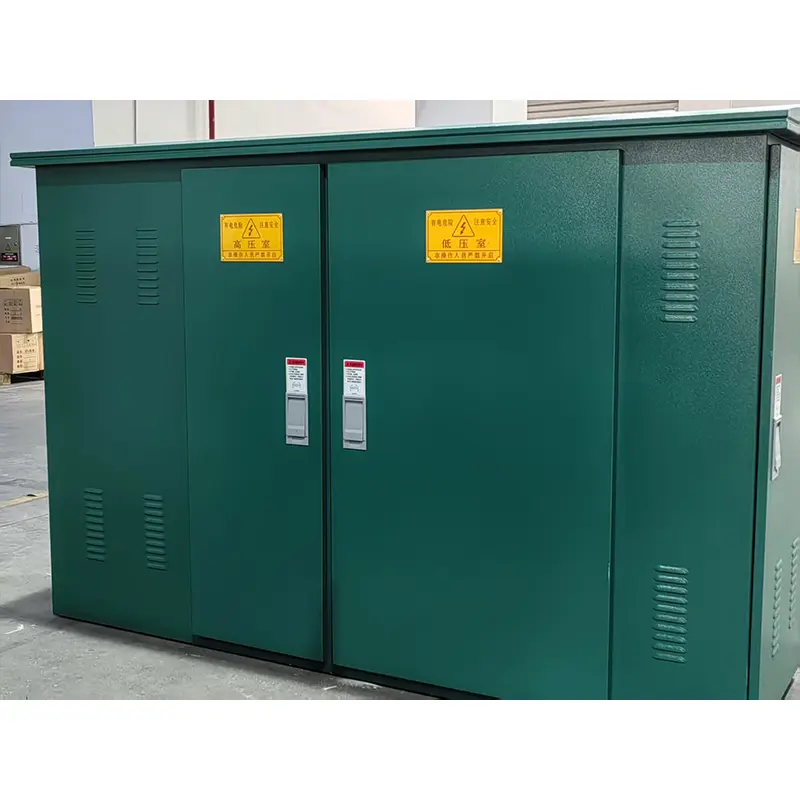

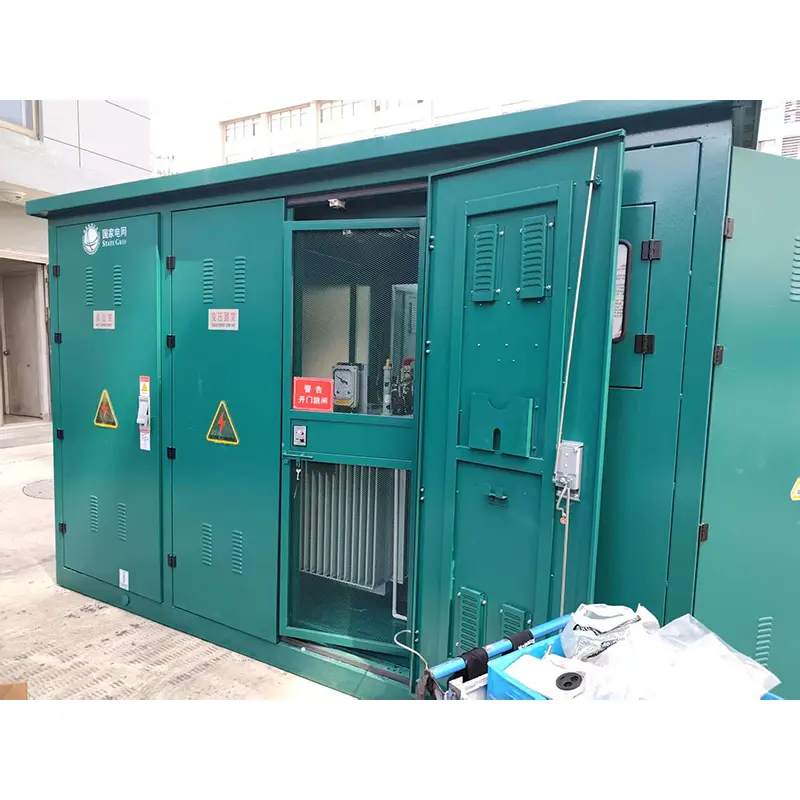

アメリカのタイプの囲まれた変電所

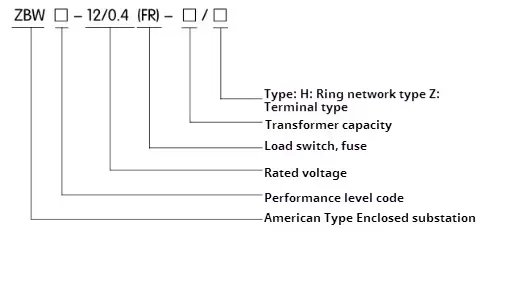

●ZBW-12タイプのアメリカ型の囲まれた変電所のモデル意味

●アメリカ型の囲まれた変電所構造特性

1.アメリカ型の囲まれた変電所は、同じ容量の国内ヨーロッパのボックストランスの約1/3〜1.5しかコンパクト構造、少量を採用しており、床面積を大幅に削減します。

2.完全に密閉され、完全に断熱された構造、絶縁距離は必要ありません。個人の安全性は確実に保護されています。

3.柔軟な電源モードと高い信頼性を備えた、リングネットワークと端末の両方に高電圧配線を使用したアメリカ型の囲まれた変電所。

4.優れた変圧器性能：低損失、低ノイズ、低温上昇。強い過負荷容量、短絡抵抗、耐衝撃性。

5.あらゆる種類の低電圧フィードアウト要件を満たします。これは、スキームに従って選択したり、自分で設計したりすることができます。

6.ケーブルヘッドには、200A肘プラグと600 A "T"タイプの固定ケーブルコネクタの2つのタイプがあります。 200Aタイプのケーブルヘッドは、荷物でプラグを付けてプラグを抜くことができ、分離スイッチの役割を果たすこともできます。

●ヒューズ

アメリカのタイプの囲まれた変電所の高電圧側は、バックアップ保護ヒューズとプラグインヒューズのシリーズ接続により、フルレンジ保護を備えています。これは、原則として単純で、経済的で信頼性があります。バックアップ保護ヒューズは、大きな破壊能力を持つオイルに浸された高電圧電流制限ヒューズです。トランスが内部的に故障した場合にのみ、プラグインヒューズには二重敏感なヒューズが装備されており、電流と温度を二重に保護できます。二重敏感なヒューズが吹き飛ばされた後、ヒューズコアは現場で簡単に交換できます。

●構造と操作シーケンス

1.レイアウト

10kV ZBW-12の囲まれた囲まれた10kVの形状と構造については、図2と図3を参照してください。オイルタンクは2つの部分に分割されています。上部は高電圧オイルタンクで、下部はトランスオイルタンクです。 2つの部分は電気的にのみ接続されていますが、オイルはブロックされています。概略図は図1に示されています。「I」と「I」線はループネットワークフィーダーである「LL」ブランチは変圧器分岐、「V」は低電圧出力です。変電所は、リングネットワーク電源システムと端子システムの両方で使用でき、変換は非常に便利です。ラインと「lⅲ」分岐のフィードは、リングネットワークの負荷スイッチで切り替えられます。同時に、変圧器の高電圧側の着信端子には、バックアップ保護ヒューズとプラグインヒューズが装備されており、短絡断層と過負荷と過負荷と過負荷の保護を保護します。同時に、高電圧ディスプレイデバイスとライトニングアレスタも設置することができます。トランスの低電圧端は、メーターと低電圧回路ブレーカーを通過した後に出力されます。

●ZBW-12 Americanタイプの囲まれた変電所の寸法と重量

2.バックアップ保護ヒューズ

トランスブランチのプラグインヒューズと直列に接続されており（図2のR1およびR2を参照）、フルレンジ保護ヒューズを形成します。変電所内に短絡障害がある場合にのみ吹くため、吹く確率は非常に低くなります。アッパーオイルタンクに設置されており、更新する場合はオイルタンクを開く必要があります。

3.プラグインヒューズ

◆その融解コアには、二重感度（温度と電流）があります。つまり、荷重側が故障すると溶けます（過負荷または過剰な温度）。プラグインヒューズとバックアップ保護ヒューズは直列で使用されます。これにより、小さな電流（数倍）から大きな電流（数十キロメペ）までの全範囲を保護でき、最大破壊電流は50kaです。

◆バックアップヒューズとプラグインヒューズの合理的なマッチングは、変電所全体のパフォーマンスに直接影響します。参照のみのために、10kv Americanタイプの囲まれた変電所のヒューズ選択ガイドラインの一部については、次の表を参照してください。注：他の種類の変電所には適していません。
