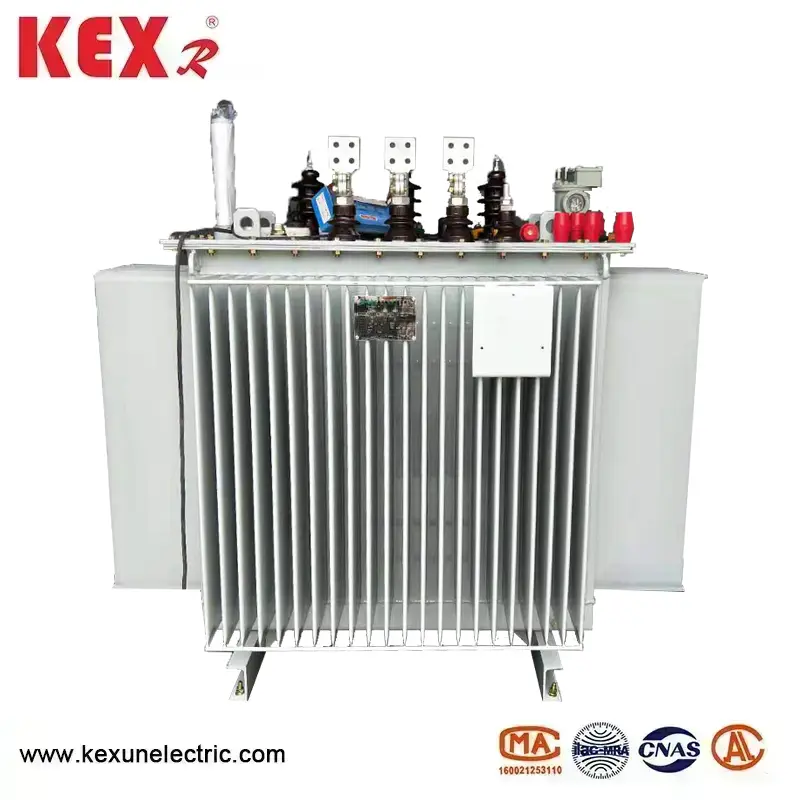

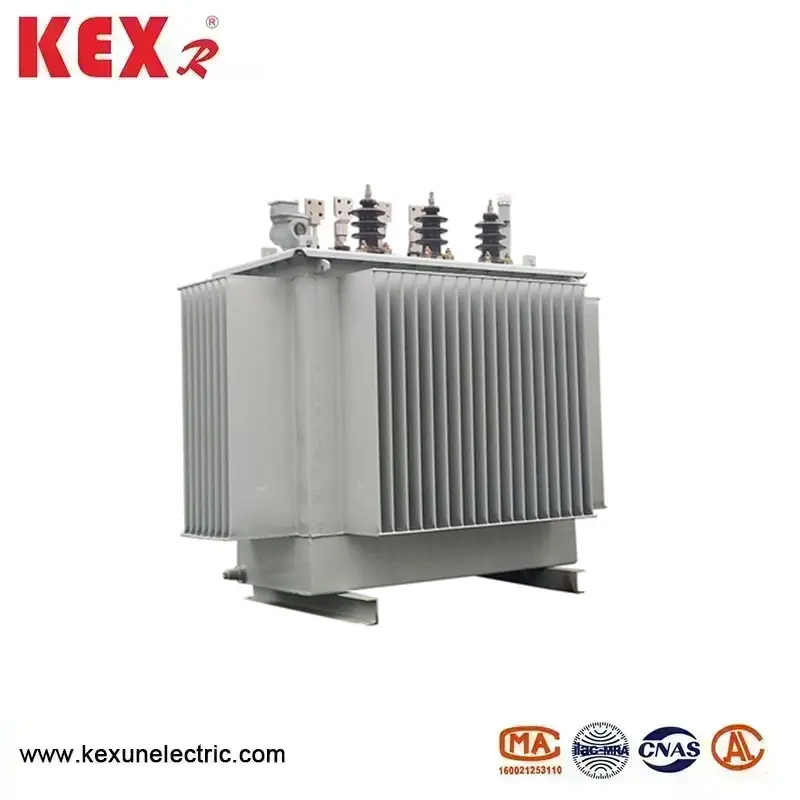

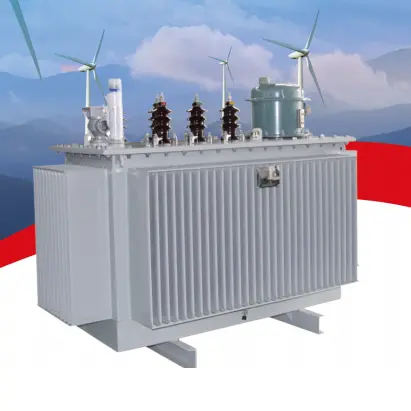

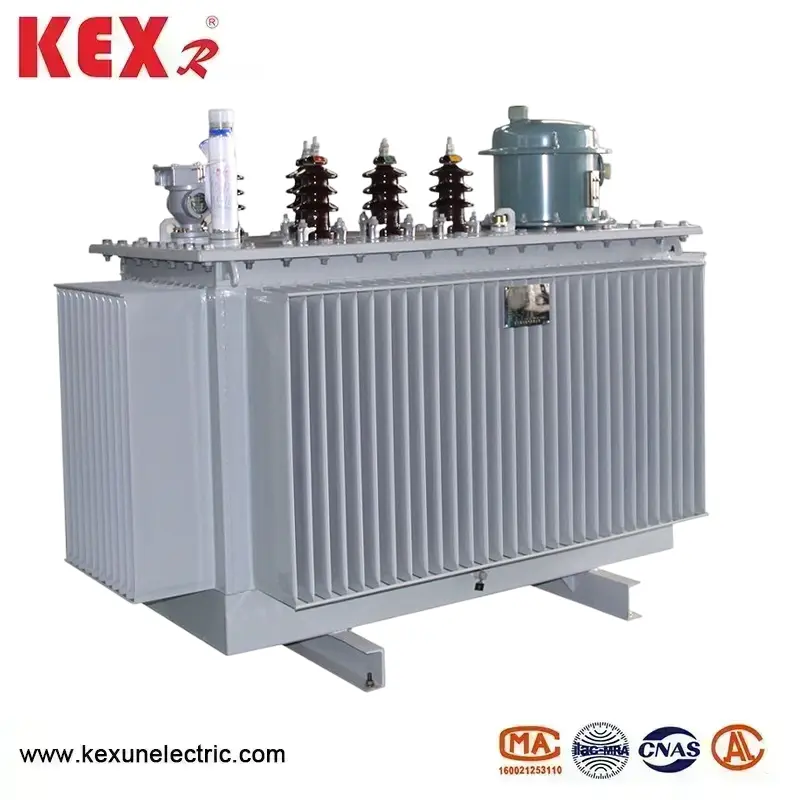

高電圧調整トランス

中国の電気機器サプライヤーKexun Electric Co.、Ltdが特別に生産する高電圧調節トランスは、ライン電圧の変化を追跡し、デバイスボディの変換比を自動的に調整して出力電圧の安定性を確保できるデバイスです。入力電圧は、-20％〜 +10％の範囲内で自動的に調整できます。特に、大きな電圧の変動または大きな電圧降下があるラインに適しており、ユーザーの電源電圧を確保し、ラインの損失を減らします。
モデル：SVR
ブランド：Kexr

お問い合わせを送信

製品説明

●高電圧調整トランスの主な機能

▶全体のデバイスは、大容量、損失が低く、サイズが小さく、インストールとメンテナンスが簡単です。

▶信頼できる動作と高電圧調整の精度を使用して、電圧の変化を追跡することにより、ロードタップチェンジャーの3相のギアを自動的に調整します

▶電圧参照、アクション遅延、許容範囲、および周波数制限は、必要に応じて調整でき、パラメーター設定は柔軟で便利です。

▶ロードタップチェンジャー上のSVRのギアアクションと現在のギアを表示し、最高と最低のギアの適応症を備えています

▶ギアの上限と下限保護、アクション時間制限機能を装備し、製品の信頼性を効果的に改善する

▶コントローラーには、電圧および電圧保護機能があります。ラインがオーバー電圧または電圧状態にある場合。コントローラーは自動的にロックされます。ロードタップチェンジャーの安全な操作を確認します

▶コントローラーは、信頼性が高く、強い干渉能力を持ち、過酷な屋外環境に適応できる産業用グレードのコントロールチップを採用しています。

▶RS485通信インターフェイスを備えた高電圧調整トランスのメイン機能により、コントローラーのパラメーターは、ワイヤレス通信モジュールからインストールポイントから30メートル以内に表示および変更できます。

▶クラウドまたはSMカードリモートコントロールも追加できます。

●高電圧調整トランスの条件を使用します

▶高度：≤2000m

▶環境温度：-25°C〜+45°C

▶相対湿度：90％未満

▶汚染防止能力：レベルLLL

▶インストール傾向：<2％

デバイスの周りに断熱性のパフォーマンスに深刻な影響を与える汚染や腐食性媒体はなく、職場に火災や爆発の危険はなく、重度の振動はありません。出発点：作業環境が上記の条件を超えている場合、ユーザーは注文する際に特別な指示を提供する必要があります。

●高電圧調整トランスは標準を満たしています

◆生産設計基準

▶JB8749-1998電圧調節因子の一般的な技術要件

▶GB1094-2013パワートランス

▶GB/T6451-2008 3フェーズOI浸漬電源変圧器の技術的パラメーターと要件

▶パワートランスの選択に関するガイドライン（GB/T17468-1998）gb10230-2007ロードタップチェンジャー

▶ロードタップチェンジャーを適用するためのガイドライン（GB/T1058-1989）o DL/T572-2010 0perating▶パワートランスの規制

◆使用の基本基準

SVRライン自動電圧レギュレータの設置点電圧は、電源電圧偏差のための国家標準GB/T12325-2008の要件を満たしています。 20kV以下の3相電源電圧の許容偏差は、定格電圧の7％ + 7％です。 220V単相電源電圧の許容偏差は、定格電圧の+7％および-10％です。

High Voltage Regulating Transformer

◆SVRタイプの高電圧調整トランスの技術的パラメーター

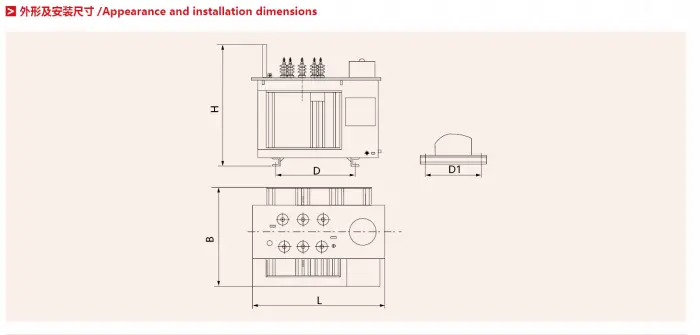

定格容量（KVA）	電圧の組み合わせとタップ範囲（％）			グループ番号	負荷損失はありません	負荷損失	負荷電流はありません（％）	短絡インピーダンス（％）	体重（kg）			寸法lwうーん
定格容量（KVA）	入力（kv）	HV最終範囲％	出力（kv）	グループ番号	負荷損失はありません	負荷損失	負荷電流はありません（％）	短絡インピーダンス（％）	体	油	合計	寸法lwうーん
630	7〜10.5	1〜7または1〜9	10 10.5	Ya0	400	2500	1	2	600	280	1100	1200x1000x1210
800					500	2800	0.9		670	310	1210	1250x1000x1250
1000					600	3500	0.9		770	330	1320	1280x1050x1290
1250					700	4000	0.8		880	350	1500	1320x1070x1320
1600					800	5000	0.8		1000	400	1650	1400x1100x1380
2000					960	6000	0.6		1150	450	1950	1460x1160x1410
2500					1200	7000	0.6		1380	550	2320	1520x1250x1470
3150					1400	10000	0.6		1650	610	2640	1630x1250x1500
4000					1700	12000	0.5		1840	940	3300	1870x1350x1530
5000					1950	14500	0.5		2160	1100	4180	1900x1450x1620
6300					2500	16000	0.4		2600	1550	5300	1980x1450x1950
