ドライタイプのマイニングトランス

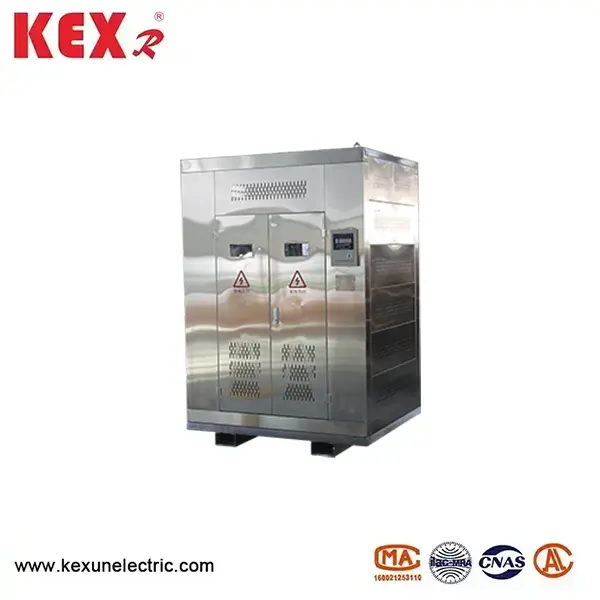

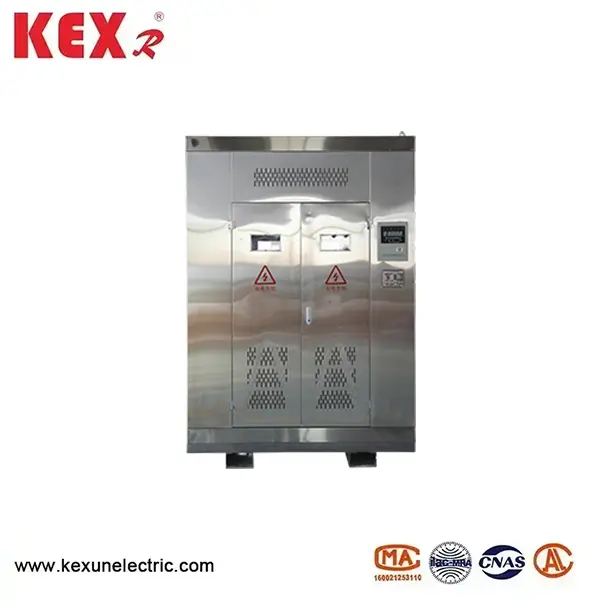

中国工場のKexun Electricによって特別に生産されるKSGドライタイプのマイニングトランスは、中央の変電所、底庭、主要な吸気管、地下炭鉱における主要な空気吸入管に適しており、鉱山照明または電気駆けの電力変圧器としてのトンネルの湿った環境にも適しています。
モデル：KSG
ブランド：Kexr

お問い合わせを送信

製品説明

●KSGドライタイプのマイニングトランスの条件を使用します

▶高度：1500mを超えないため、特別な状況が個別に説明されます。

▶環境温度：最高温度+40 "C、最大月間平均温度+25 *C、最低温度-20 *C

▶空気の相対湿度は95％（+25°C）を超えません。

▶断熱材を損傷しないガスまたは蒸気環境で。

▶石炭粉塵とガスがあるが、爆発の危険はない地下鉱山に設置されています。

▶電源電圧の波形は、ほぼ正弦波です。

●KSGドライタイプのマイニングトランスは、以下の基準を満たしています

GB/T12173-2008マイニングの一般的な電気Quipment

GB1094.11-2007乾燥タイプのパワートランス

GB/T10228-2015ドライタイプのパワートランスの技術パラメーターと要件

GB/T3955-2006マイニング一般電力変圧器

GB4208-2008シェル保護レベル

GB/T17211-1998ドライタイプのパワートランス用のロードガイド

GB3836.1-2010爆発性ガス環境のための電気機器パート1：一般的な要件

GB3836.2-2010爆発ガス大気のための電気機器パート2：爆発的な証明タイプ "D GB1094.1-2013 Power Transformers Power Transformersパート1などの関連する基準の設計、製造、および検査。

●KSGドライタイプのマイニングトランスの特性

KSGマイニング一般的なドライタイプの変圧器は、強力な湿気防止能力、優れた火炎遅延性能、自動消火特性を備えた断熱材を備えています。火災源に遭遇したときに有害なガスを生成せず、環境を汚染しないで、維持しやすいです。

マイニングドライタイプの変圧器の高電圧コイルは、高品質のワイヤー巻線で作られており、巻線は真空下で高品質のエポキシ樹脂で鋳造されています。低電圧コイルは、ホイル巻きと樹脂の吸収断熱層巻きで作られています。 Iron Coreは、同じバッチからの小さなヒステリシス拡張を伴う高品質の高品質の高磁性導電率コールドロール穀物指向のシリコン鋼シートを採用しています。エポキシ接着剤コーティングを採用して、腐食を密閉して防止します。マイニングドライタイプトランスの過負荷容量：自然冷却（an）条件下では、過負荷容量は次の表（20°Cの周囲温度）の要件を満たすことができます。

過電流％	20	30	40	50	60	70
実行時間（m）	連続	120	60	20	50	1

KSG乾燥型マイニングトランスの温度制御システムは、温度コントローラーと、製品の最もホットなポイントである低電圧巻線の上部に設置された温度測定要素で構成されています。 1Tは、変圧器の温度制御を実現し、変圧器の動作中に巻線A、B、およびCのホットスポット温度を表示します。過負荷の動作または障害により、変圧器巻線の温度が高すぎる場合、温度コントローラーはアラームとトリップを発行し、温度制御システムにはアラームとトリップのパッシブ接点があります。強制空気冷却を使用する場合、温度コントローラーは、曲がりくねった温度に基づいて冷却環境システム認証ファンの入力または切り替えを決定します。 RS485通信インターフェイスは、リモート管理のためにオプションでインストールすることもできます。製品ケーシングにはP21以上の保護レベルがあります

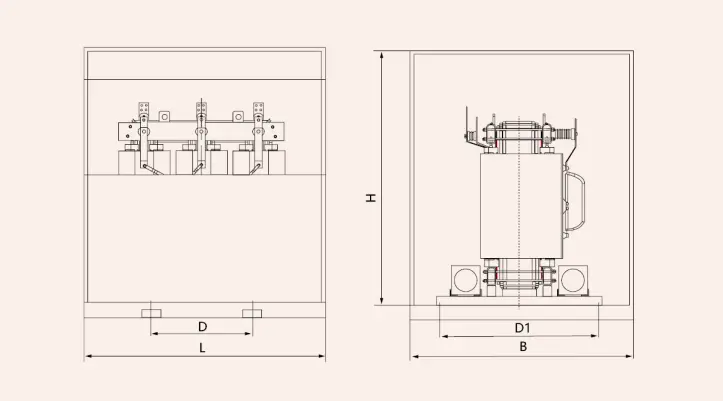

●KSGドライタイプのマイニングトランスの概略図と設置寸法

Dry Type Mining Transformer

◆KSGドライタイプのマイニングトランスの技術的パラメーター

定格容量（KVA）	電圧の組み合わせとタップ範囲（％）			グループ番号	負荷損失はありません	負荷損失	負荷電流はありません（％）	短絡インピーダンス（％）	重さ（kg）	寸法lwうーん
定格容量（KVA）	HV （kv）	HV最終範囲	LV（KV）	グループ番号	負荷損失はありません	負荷損失	負荷電流はありません（％）	短絡インピーダンス（％）	重さ（kg）	寸法lwうーん
50	6 または 10	2* ±2.5 または ±5	1.2 0.69 0.4	DY11 YD11	0.27	1	2	4	450	1000x900x1050
80					0.37	1.38	1.5		600	1050x950x1100
100					0.4	1.57	1.5		650	1100x950x1200
125					0.47	1.85	1.3		700	1250x1000x1300
160					0.54	2.13	1.3		850	1300x1050x1350
200					0.62	2.53	1.1		1000	1300x1100x1500
250					0.72	2.76	1.1		1150	1300x1100x1550
315					0.88	3.47	1		1300	1400x1150x1550
400					0.98	3.99	1		1500	1450x1200x1600
500					1.16	4.88	1		1700	1450x1200x1700
630					1.3	5.96	0.85	6	1800	1550x1200x1700
800					1.52	6.96	0.85		2100	1600x1200x1800
1000					1.77	8.13	0.85		2500	1700x1250x1800
1250					2.09	9.69	0.85		2950	1750x1250x1900
1600					2.45	11.7	0.85		3500	1800x1400x2000
