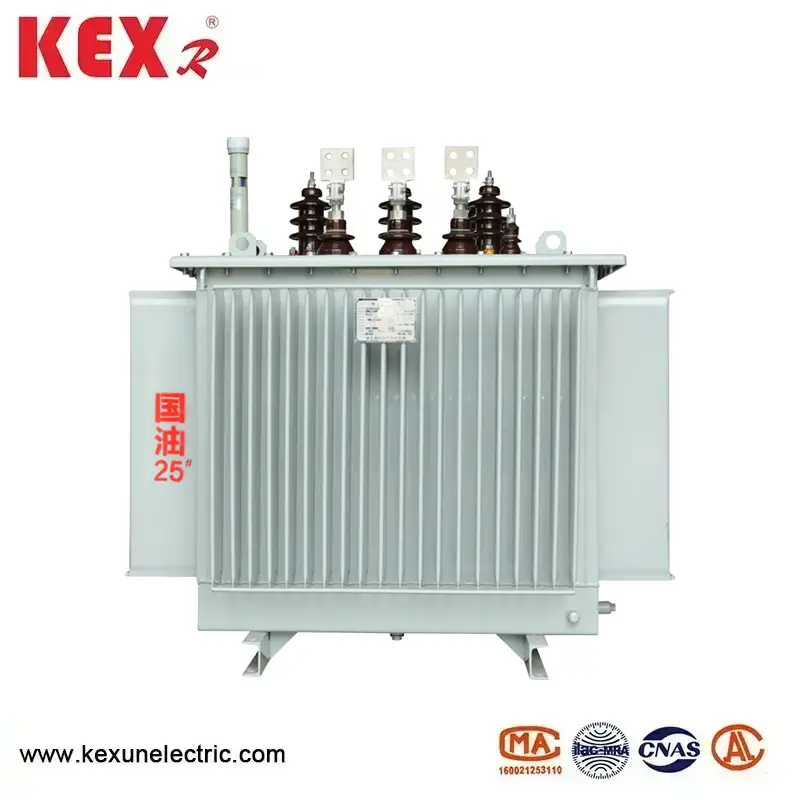

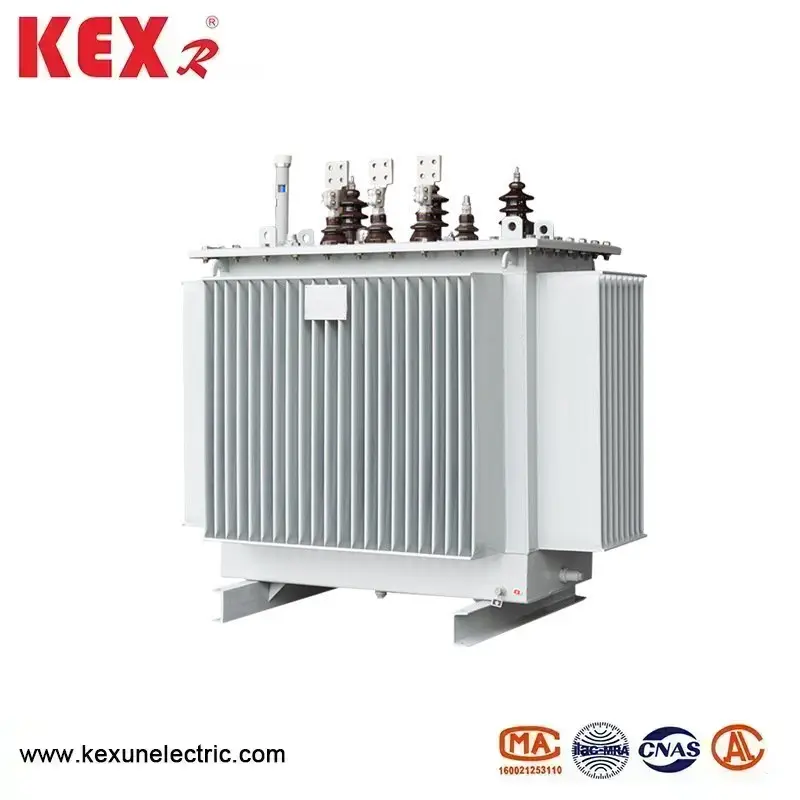

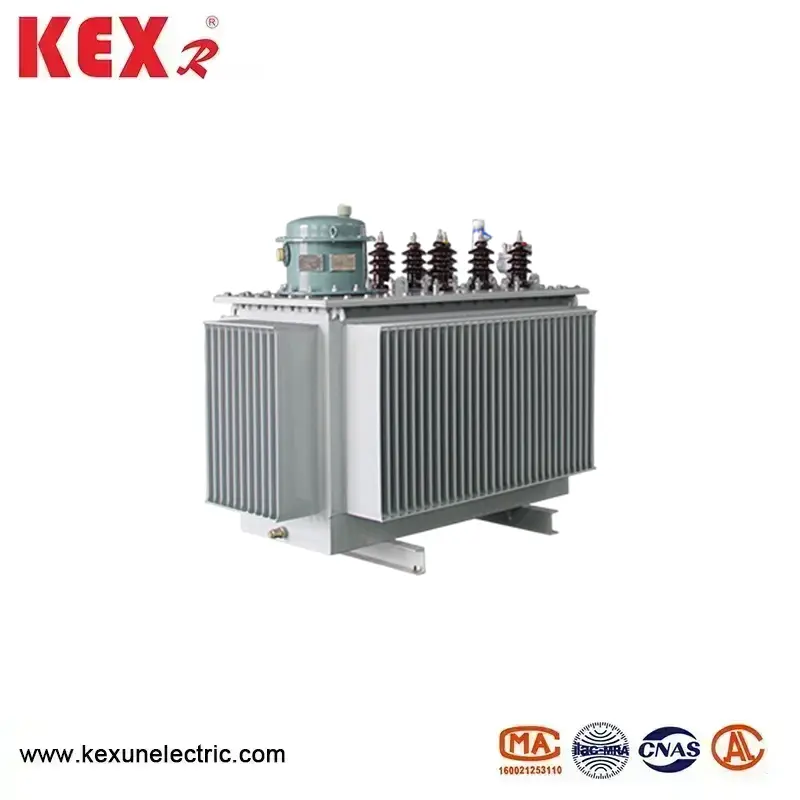

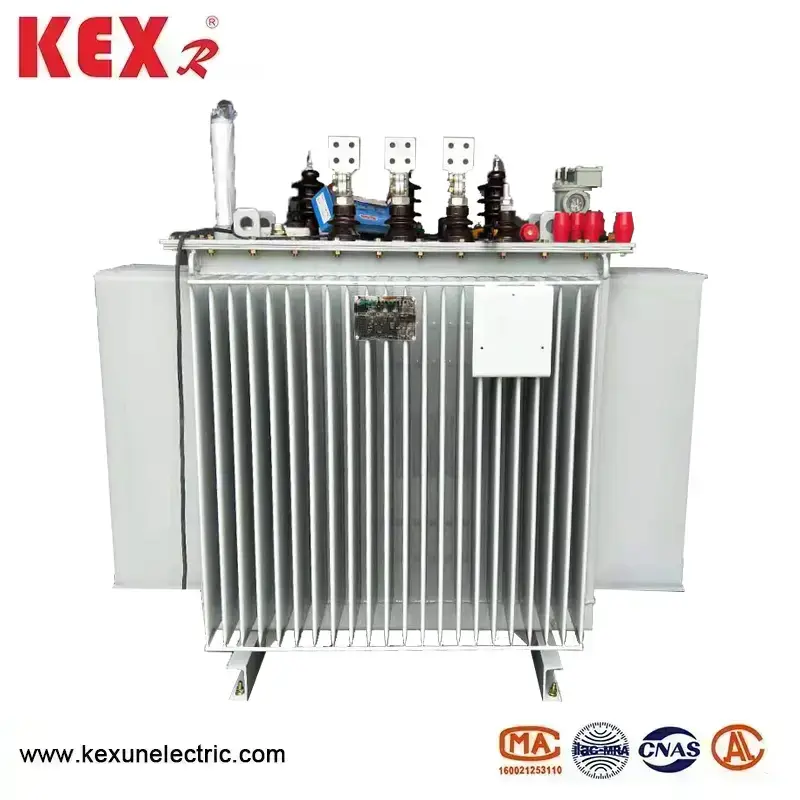

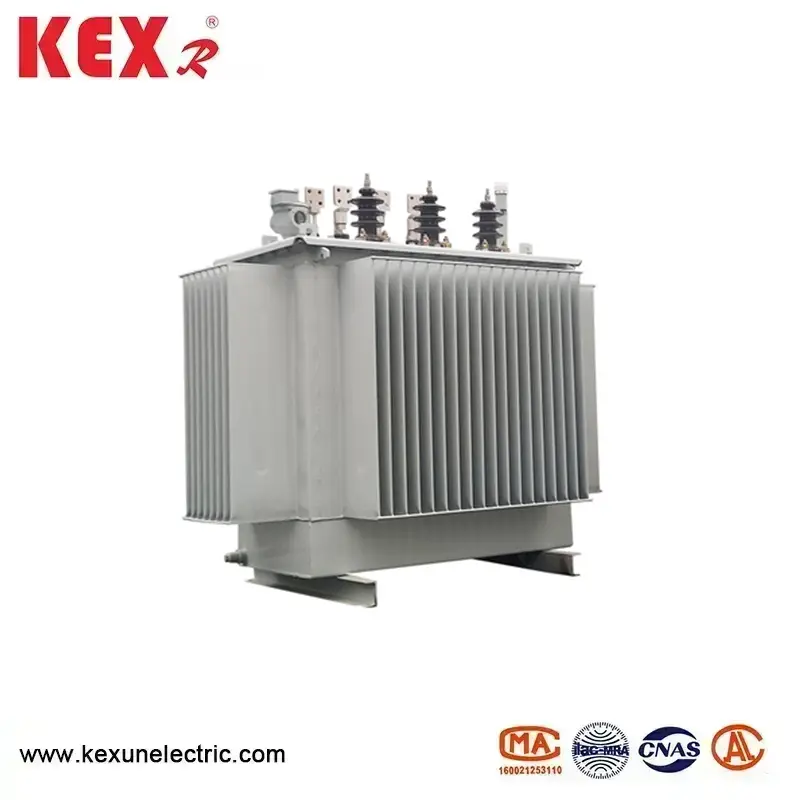

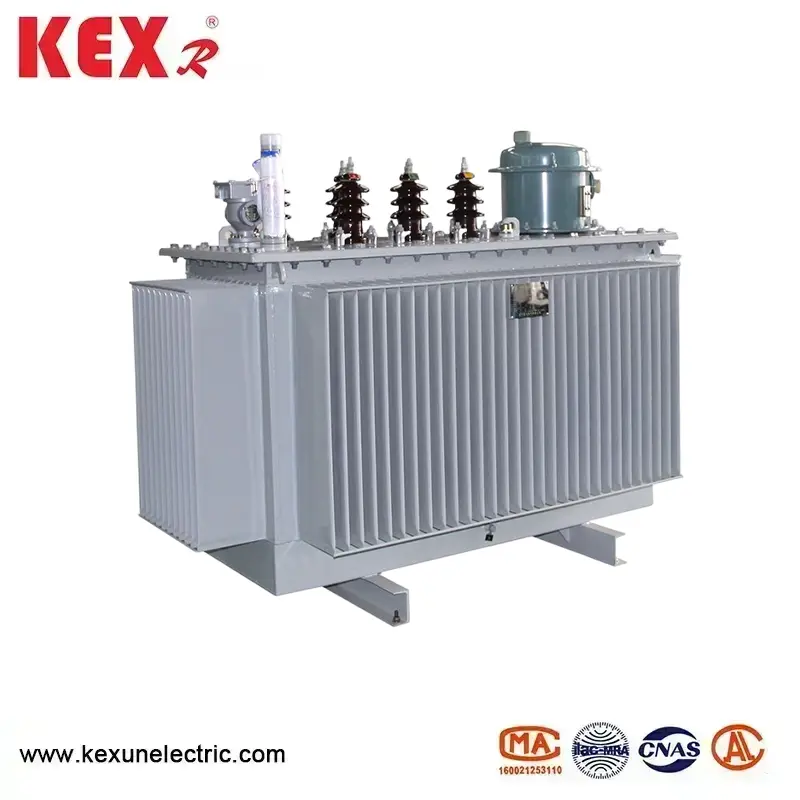

オイル浸漬トランス

China Factory Kexun Electricは、オイル浸漬トランスの生産を専門としています。この製品には、高効率と低損失の特徴があり、これにより多くの消費電力と運営費を節約でき、驚くべき社会的利益があります。州が促進するハイテク製品です。そして、伝統的な構造と成熟した技術に基づいて、多くの改善が行われています。
モデル：S9
ブランド：Kexr

お問い合わせを送信

製品説明

●オイル浸漬トランスの条件を使用します

▶高度は1000mを超えていません。

▶周囲温度：

▶最高温度+40 'C;

▶最も暑い月の平均温度は+ 30 "COの最大年間平均温度+ 20°▶最小屋外温度は-25cです

●オイル浸漬トランスは標準を満たしています

GB1094.2-1996

GB1094.5-2003

GB/T7595-1987

JB/T10088-2004

GB/T10237-1988

GB/T3837-2010

◆高品質の材料の選択

▶当社のオイル浸漬トランスは、抵抗率が低い酸素木銅線を選択し、バリや鋭いコーナーなしでスムーズになるために一連の追加の表面処理を受け、変圧器のより信頼性の高い電気性能をもたらします。

▶短絡電流の作用の下でも、決して割れない高品質の積層木材断熱コンポーネントを選択してください

そのままのままです。

▶水、ガス、不純物のレベルが低いため、深くろ過されたトランスオイルを選択して、トランスの動作をより信頼性が高くします。

▶高品質のゴム製シーリング材料を選択して、老化を効果的に防止し、漏れを排除します。*すべての原材料は品質検査を受け、すべての原材料メーカーは国家標準IS09000に従って厳格なレビューを受けます。

◆費用対効果

S9シリーズのオイル浸漬トランスは、S7シリーズと比較して、負荷なしの損失、負荷損失、および負荷のない電流をそれぞれ10％、24％、46％減らし、操作コストが19％削減されました。S9シリーズの基礎として、S11シリーズの製品は平均無負荷損失を30％減少させました。 S9と比較して、無負荷電流は70〜85％減少します。平均温度の上昇は10k増加し、製品のサービス寿命は2倍以上になります。20％の過負荷条件下でも、長い間動作する可能性があります。製品操作中の平均騒音削減は、2〜4デシベルです。

◆完全に密閉されています

S11（M）Rの「M」は、オイルタンクが完全に密閉された構造を採用していることを表しています。これは、通常のオイル浸漬トランスが完全に密閉された分布変圧器と比較して、オイル貯蔵タンクを排除し、冷却および熱散逸成分として波形フィンにオイルパイプを置き換えます。波形オイルタンクは、専用の生産ライン上の高品質のコールドロール薄板で作られており、波形フィンは変圧器OIの量と拡大および収縮することができ、それによってトランスを大気から分離し、オイルの分解と断熱材を防止および緩和し、運用上の信頼性を高め、通常の動作を維持します。

波形のオイルタンクの表面は、脱脂、錆の除去、リン酸塩で処理され、3つのプルーフペイントでコーティングされます。これは、冶金、石油化学、採掘、およびその他の環境での使用に適しています。

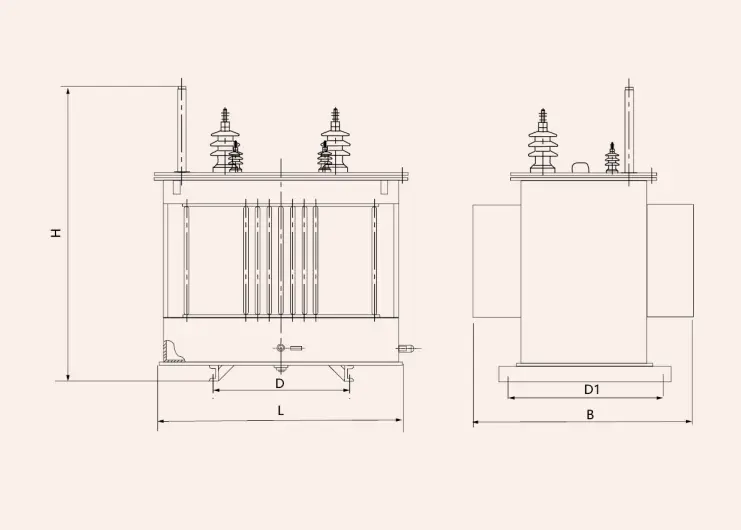

◆オイル浸漬トランスの外観と設置の寸法

Oil Immersed Transformer

◆10kV D11シリーズオイル浸漬配信トランスの技術パラメーター

定格容量（KVA）	電圧の組み合わせとタップ範囲（kv）			グループ番号	いいえ負荷損失	負荷損失	いいえ負荷現在（％）	短い回路インプダンス（％）	体重（kg）ボディオイルの合計			寸法 lwh mm	インストールサイズ（mm）
定格容量（KVA）	HV （kv）	HV タップします範囲	lv （kv）	グループ番号	いいえ負荷損失	負荷損失	いいえ負荷現在（％）	短い回路インプダンス（％）	体重（kg）ボディオイルの合計			寸法 lwh mm	インストールサイズ（mm）
5	6 6.3 10 10.5 11	±2*2.5 ±5	2* 0.22〜0.24 または 0.22〜0.24	Li0 Li6	30	130	1.2	3	75	30	120	420x390x870	300/300
10					45	235	1.1		85	30	135	420x390x940	300/300
16					55	330	1		105	35	170	430x480x960	300/350
20					65	385	0.9		120	40	190	440x500x970	300/350
30					80	560	0.8		145	45	220	560x500x980	300/350
40					100	700	0.8	3.5	165	50	250	600x520x990	350/350
50					120	855	0.7		185	55	290	680x600x1000	350/350
63					145	1020	0.6		205	65	330	730x640x1030	400/400
80					160	1260	0.6		230	70	380	820x730x1060	400/400
100					190	1485	0.6		245	75	400	850x760x1080	400/400
125					230	1755	0.5		270	90	470	920x800x1100	400/400
160					290	2130	0.5		330	105	560	1010x900x1120	450/450
