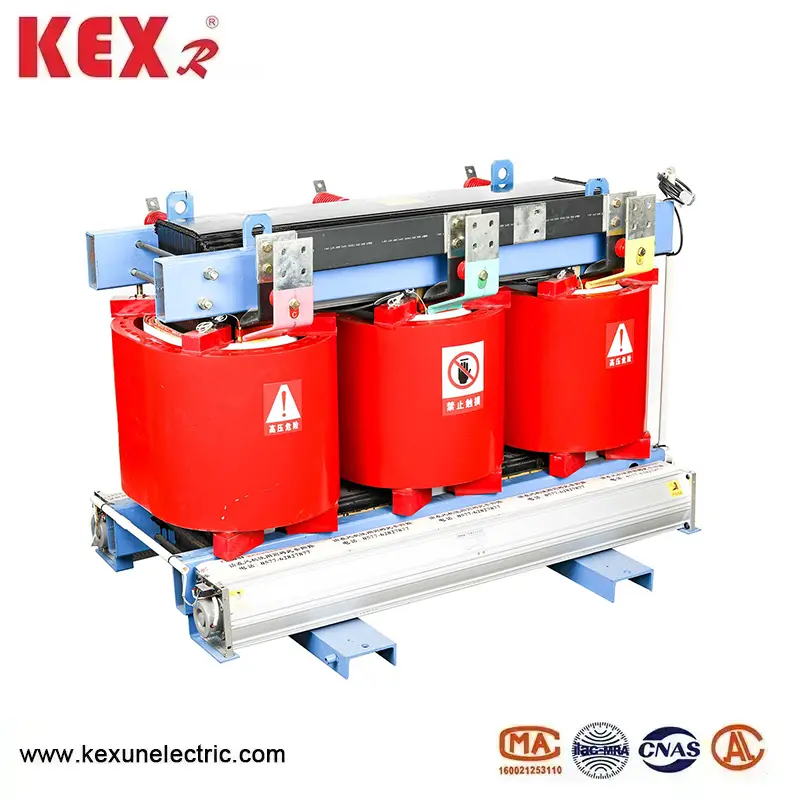

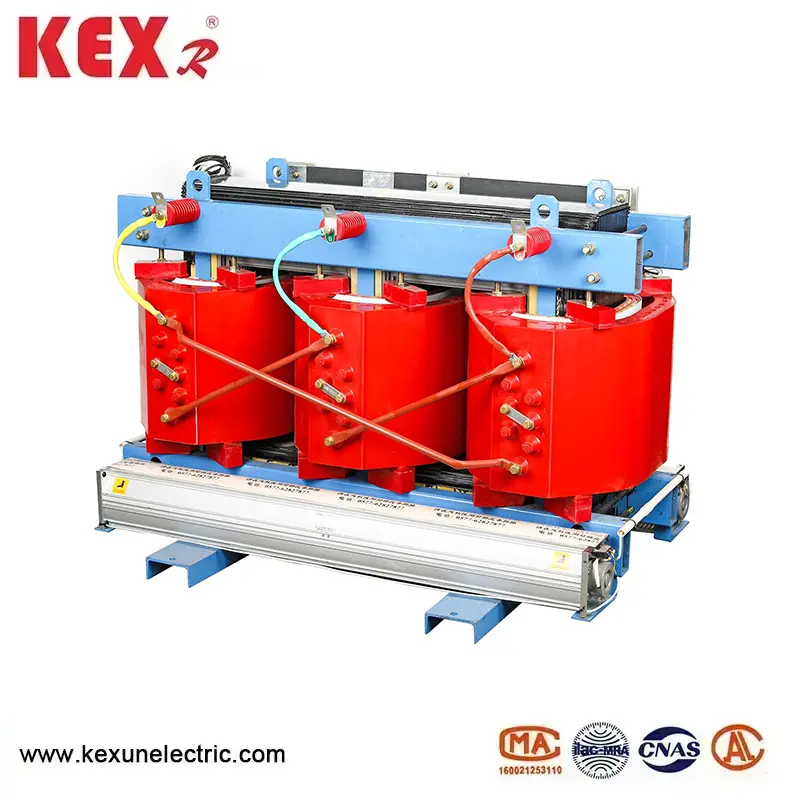

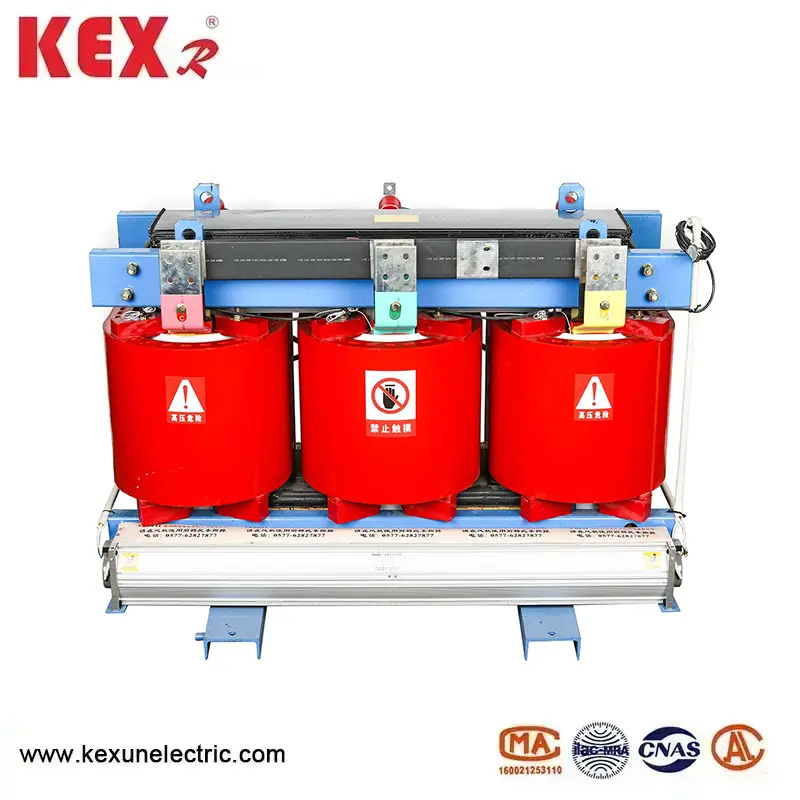

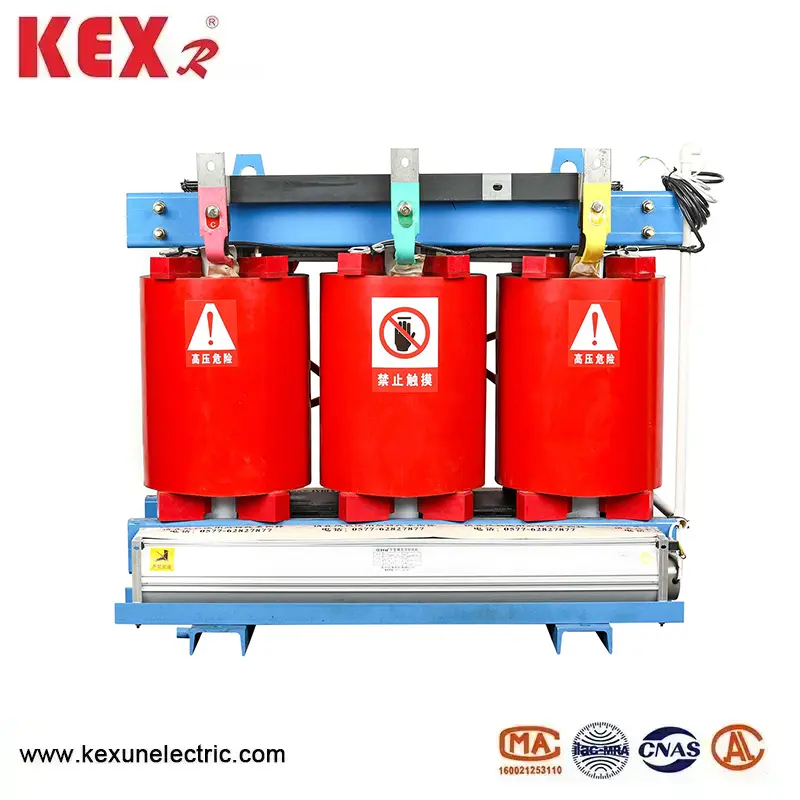

樹脂絶縁ドライタイプの変圧器

中国工場のKexun Electricによって独立して開発されたSCB10シリーズ樹脂断熱ドライタイプの変圧器は、火炎遅延、火災防止、爆発防止、メンテナンスのない、汚染のない、少量のサイズの特性を持ち、負荷センターに直接設置できます。インテリジェントな温度コントローラーを装備し、断層アラーム、過剰な緊張アラーム、過剰な緊張性トリップ、ブラックブレーキの機能を備えています。
モデル：SCB10
ブランド：Kexr

お問い合わせを送信

製品説明

●SCB10タイプの樹脂絶縁ドライタイプトランスのコンポーネント

◆樹脂断熱ドライタイプトランスのコア

鉄のコアは、輸入された高品質のコールドロールされたシリコンスチールシートで作られており、完全に傾斜したジョイント構造があります。コアカラムはFグレードの不織布粘着テープと結び付けられており、鉄のコアの表面はエポキシ樹脂でカプセル化されており、無負荷の損失、ロード電流を減らし、鉄のコアノイズを減らし、クランプとファスナーは製品の外観品質をさらに向上させるために特別な表面処理を受けました。

◆低電圧巻線

樹脂絶縁ドライタイプトランスの低電圧巻線は、ワイヤー巻線を使用するときに軸方向のヘリックス角の問題を解決するフォイル構造を採用し、ターンをよりバランスにします。同時に、コイルは軸方向の冷却空気ダクトを採用し、熱散逸能力を高めます。 TDMDエポキシ樹脂プリプレグは、曲がりくねった層の間で使用され、全体が硬化して形成されます。

◆SCB10シリーズ樹脂断熱ドライタイプトランスの高電圧巻線

高電圧巻線は、フィラーを備えたエポキシ樹脂を伴う真空キャストであり、局所放電を大幅に減らし、コイルの電気強度を改善します。巻線の内側と外壁には、ガラス繊維メッシュプレートが描かれ、コイルの機械的強度が向上し、突然の短絡に抵抗する製品の能力が向上します。

◆製造プロセス

SCB10型樹脂絶縁ドライタイプの変圧器のコイルは、高精度の巻線に巻かれており、低電圧巻線はホイル巻線構造を採用しています。トランス容量が大きい場合、換気ダクトがあります。巻線が完了した後、真空乾燥が実行され、プロセス要件に応じて注ぐと硬化プロセス全体が完全に操作されます。すべてのプロセスは、状況に応じて厳密に監視および調整する必要があります。注入の精密な製造プロセスにより、コイルには泡やボイドがないことが保証され、変圧器の高品質の動作が生じます。

◆温度制御システムと空冷システム

クロスフロートップの吹き付け冷却ファンが採用されています。これは、低ノイズ、高い空気圧、美しい外観の特性を持ち、SCB10型樹脂絶縁ドライタイプトランスの過負荷容量を高めます。温度制御はインテリジェント温度コントローラーを採用し、トランス動作の安全性と信頼性を向上させます。

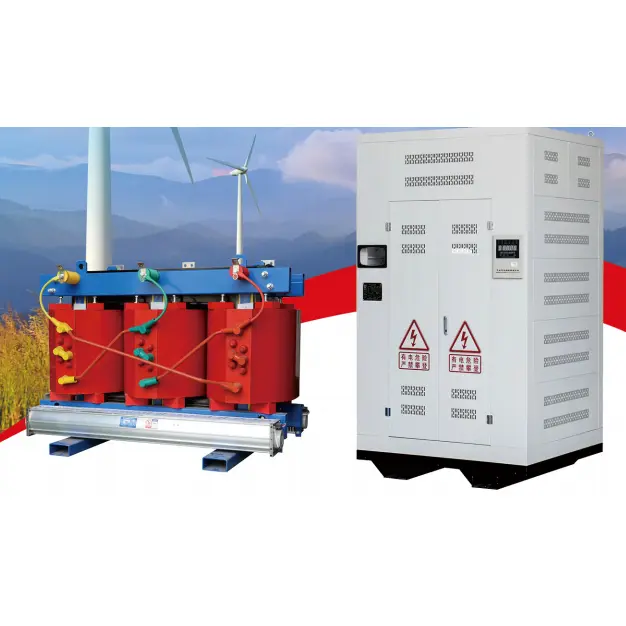

◆ケーシングと出力バスバーを保護します

保護シェルは、IP20、LP23などの保護レベルを備えたトランスにさらなる安全保護を提供します。シェル材料には、コールドロールスチールプレート、ステンレス鋼プレートなどが含まれます。

◆トランス発信ラインメソッド

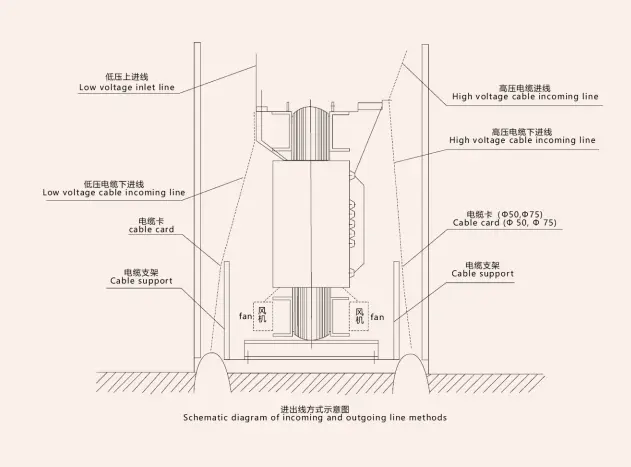

従来の発信ライン、標準の囲まれたバスバー、および標準的な側面発信ラインは、さまざまなインターフェイスフォームに従って製造できます。また、ユーザーの要件に応じて特別な発信方法も設計できます。

◆関連標準とパラメーター

GBT10228-2015.GB1094.11-2007

JBT10088-2004、GB4208-1993

定格高電圧：10（11,10.5,6.6,6.3,6）kv

定格低電圧：0.4kv

接続グループ：Dyn11またはYyno

高電圧タップ範囲： + 5または + 2x2.5％

断熱レベル：LL75AC35/LI0AC5

周波数：50Hz

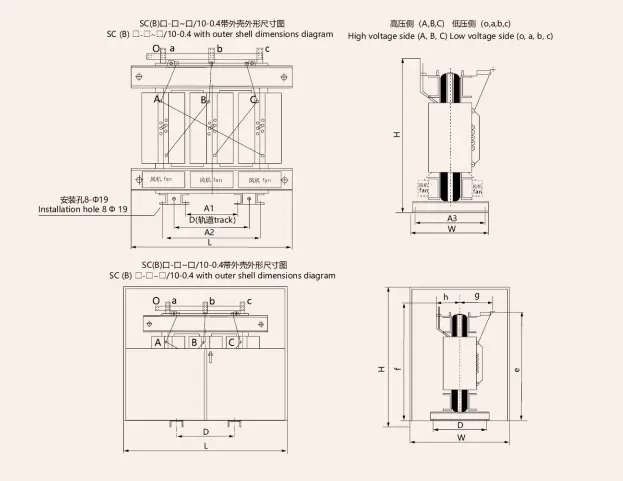

◆SCB10タイプの樹脂絶縁ドライタイプトランスの外観と設置の寸法

Resin Insulated Dry Type Transformer

◆10KV SCB10タイプの樹脂絶縁ドライタイプの変圧器の技術パラメーター

定格容量（KVA）	電圧の組み合わせとタップ範囲（kv）			グループ番号	いいえ負荷損失	さまざまな断熱システムの温度負荷損失（kw）	いいえ負荷現在（％）	短い回路インプダンス（％）	重さ（kg）	L * W * H mm	インストールサイズ（mm）	L * W * H （とシェル）
	HV （kv）	受け入れの高電圧分割圧力範囲	lv （kv）			さまざまな断熱システムの温度負荷損失（kw）
	HV （kv）	受け入れの高電圧分割圧力範囲	lv （kv）			120℃
30	6 6.3 6.6 10 10.5 11	±2.5 ±5	0.4	Dyn11 yyn0	0.19	0.71	2	4	270	590500640	400/400	1000x900x1050
50					0.27	1	2		360	620x550x670	400/400	1000x900x1050
80					0.37	1.38	1.5		510	680x580x710	400/450	1050x950x1100
100					0.4	1.57	1.5		570	720x600x720	400/450	1100x950x1150
125					0.47	1.85	1.3		600	860x650x850	550/550	1250x1000x1300
160		±2*2.5 ±5			0.54	2.13	1.3		730	900x710x890	550/550	1300x1050x1350
200					0.62	2.53	1.1		850	940x750x980	550/660	1300x1100x1500
250					0.72	2.76	1.1		980	960x770x1030	660/660	1300x1100x1550
315					0.88	3.47	1		1130	1020x790x1060	660/660	1400x1150x1550
400					0.98	3.99	1		1330	1060x880x1100	660/820	1450x1200x1600
500					1.16	4.88	1		1480	1080x900x1160	660/820	1450x1200x1700
630					1.3	5.96	0.85	6	1580	1200x920x1150	820/820	1550x1200x1700
800					1.52	6.96	0.85		1910	1260x920x1260	820/820	1600x1200x1800
1000					1.77	8.13	0.85		2260	1320x940x1300	820/820	1700x1250x1800
1250					2.09	9.69	0.85		2660	1380x950x1380	820/820	1750x1250x1900
1600					2.45	11.7	0.85		3180	460x1120x1490	1070/1070	1850x1400x2000
2000					3.05	14.4	0.7		3600	490x1120x1620	1070/1070	1900x1450x2200
2500					3.6	17.1	0.7		4220	520x1120x1760	1070/1070	1950x1500x2200
3150					5.14	22.5	0.6		5000	600x1120x1860	1070/1070	2000x1550x2300
4000					5.96	27	0.6		6300	680x1120x2150	1070/1070	2100x1600x2600
