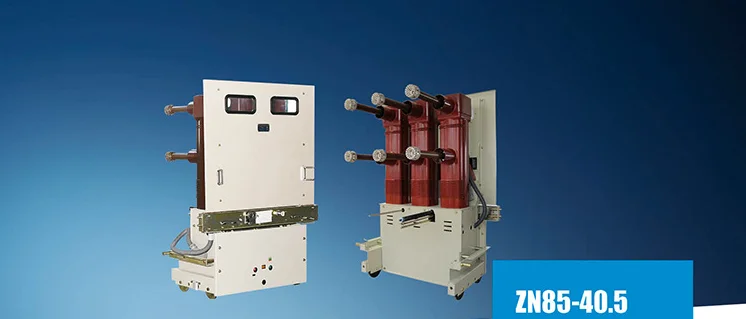

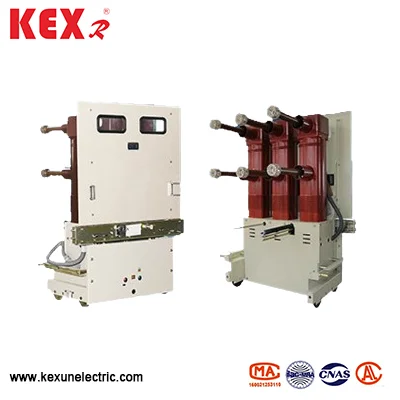

Zn85屋内高電圧VCB

Zn85中国の有名な送電および流通メーカーであるKexunが生産するズーア高電圧VCBは、40.5kVの定格電圧を持つ3フェーズAC 50Hz電力システムに適しており、産業および鉱業および鉱業、発電所、および置換の負荷電流、過負荷電流および断層電流として使用できます。使用
モデル：ZN85
ブランド：Kexr

お問い合わせを送信

製品説明

Zn85 Indoor High Voltage Vcb

●構造的特性

Zn85屋内高電圧VCBと動作メカニズムが上下に配置されており、回路ブレーカーの深さを効果的に減らします。三相弧はチャンバーを消滅させ、その接続帯電体は3つの独立したエポキシ樹脂絶縁シリンダーによって分離され、複合断熱構造を形成するために、Zn85屋内高電圧VCBは、通常の動作条件下での空気距離と登山距離の要件を満たします。そして、効果的に独自のボリュームを削減します。主な電気回路の真空中溶片と動的および静的導電性接続は、断熱シリンダーに取り付けられているため、位相間隔はわずか300 mmになります。メイン回路の電気接続はすべて固定接続を採用しており、信頼性が高くなります。絶縁シリンダーは、回路ブレーカーフレームに取り付けられています。棚の上。 Zn85屋内高電圧VCBメカニズムには、シンプルな設計、出力曲線、パフォーマンスが向上しています。 40.5kvの真空回路ブレーカーの特性と要件が適用されます。全体的なレイアウトは、合理的で美しく、簡潔です。小型、柔軟な操作、長いサービス寿命、便利なメンテナンスとメンテナンスのないメカニズム。サーキットブレーカーは、頻繁な操作、さまざまな機会、厳しい動作条件のある場所に適しています。

●Zn85屋内高電圧VCBの技術的パラメーター

番号	アイテム	ユニット	データ
1	定格電圧	KV	40.5
2	定格電流	A	2000
3	定格頻度	Hz	50
4	定格の短絡破損電流	KA	31.5
5	定格の短絡閉鎖電流		80
6	4S定格の短絡電流に耐える（ピーク）		31.5
7	定格耐電流（ピーク）		80
8	1分作業ズスタンド電圧	KV	95
9	照明衝動に耐える電圧に耐える（ピーク）	KV	185
10	定格操作シーケンス	時間	O-0.3S-CO-180S-CO
11	評価された短絡壊れた電流断裂時間		20
12	機械的な生活		10000
13	休憩時間	MS	≤80
14	単一のコンデンサバンクが流れ回る電流	A	630
15	連続したコンデンサ銀行の中断電流	A	400
16	定格動作電圧	V	-110/〜110、-220/〜220
