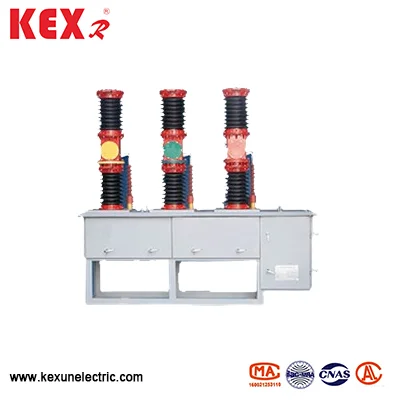

ZW7A屋外高電圧AC VCB

ZW7A屋外ハイボルテージAC VCBは、40.5kVの定格電圧であり、特に中国の工場でKexunによって生成されます。 50Hzの3相AC電流トランス外部屋外配信機器。これは、産業および鉱業企業の変電所と流通システムの保護と制御に適しています。
モデル：ZW7A
ブランド：Kexr

お問い合わせを送信

製品説明

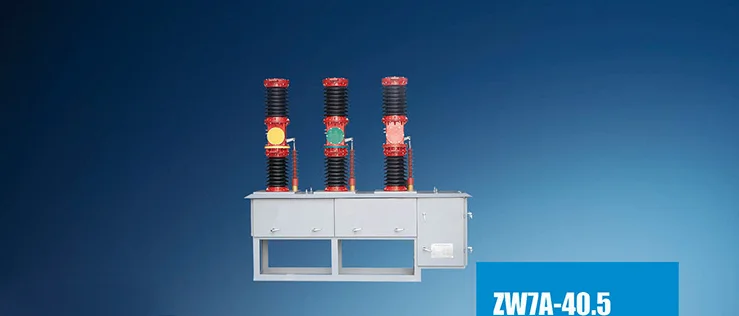

Zw7a Outdoor High Voltage Ac Vcb

●モデルの意味

ZW7A-40.5

W =屋外タイプ

z =真空回路ブレーカー

7a =デザインシリアル番号（中国第7世代改善）

40.5 =定格電圧（40.5kv、IEC標準に準拠）

●アプリケーション領域

ZW7A屋外の高電圧AC VCBは、産業および鉱業企業の変電所と流通システムの保護と制御に適しているだけでなく、特に都市部と農村部の電力グリッド再構築のニーズに伴う頻繁な運用を備えた農村部の電力網や場所にも適しています。

◆標準に合わせてください

IEC60265 、IEC62271、GB3804 、GB16926など..

●ZW7A屋外ハイボルテージAC VCBの技術的パラメーター

番号	アイテム		ユニット	データ
1	定格電圧		KV	40.5
2	定格頻度		Hz	1250、1600,2000
3	定格電流		A	20、25、31.5
4	定格の短絡破損電流		KA	50,63,80
5	定格耐電流（ピーク）			20、25、31.5
6	評価された短期耐摩耗性			31.5
7	定格短絡閉鎖電流			80
8	定格操作シーケンス			O-0.3S-CO-180S-CO
9	機械的な生活		時間	10000
10	評価された短絡壊れた電流断裂時間		時間	20
11	1分作業周波数に耐える電圧に耐えます	（ウェット）位相/グランドへの位相	KV	80
11	1分作業周波数に耐える電圧に耐えます	（乾燥）位相/グランドへの位相	KV	95
12	照明インパルスは、位相/グランドへの電圧位相に耐えます		KV	180
13	動的接触と静的接触の許容摩耗厚		mm	3
14	正味重量		kg	約600
15	連絡先距離		mm	22±2
16	連絡先の連絡先		mm	4±1
17	平均開口速度		MS	1.3〜1.8
18	平均閉鎖速度		MS	1.0〜1.7
19	クロージングバウンス時間に連絡してください		MS	≤3
20	三相の開閉の同期		MS	≤3
21	主回路抵抗		赤ちゃん	≤100
22	閉鎖時間		MS	≤150
23	開口時間		MS	≤60
