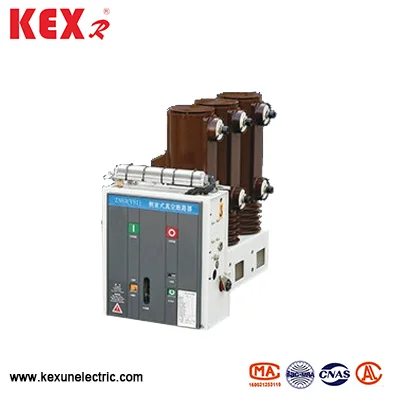

サイドマウント屋内高電圧真空回路ブレーカー

中国の工場であるケクスンが生産するサイドマウント屋内高電圧真空回路ブレーカーは、主に保護回路と制御回路に使用されています。頻繁な動作または回路電流の中断が必要な、12kVの定格電圧と50Hzの周波数のある場所に適しています。固定開閉装置にインストールするか、単独で使用できます。
モデル：VS1
ブランド：Kexr

お問い合わせを送信

製品説明

●サイドマウント屋内高電圧真空回路ブレーカーの構造特性

▶横方向の動作メカニズム

▶エポキシ樹脂絶縁ポール

▶トリップフリースプリングオペレーティングシステム

▶フロント/リアケーブルの終端

●条件を使用したサイドマウント屋内高電圧真空回路ブレーカー

▶周囲温度範囲：温度サラウンド側に取り付けられた屋内高電圧真空回路ブレーカーは-15〜40℃でなければなりません

▶高度：側面に取り付けられた屋内高電圧真空回路ブレーカーは、1000メートル未満に設置する必要があります。

▶相対湿度：1日の平均は95％以下、月平均は90％以下であり、飽和蒸気圧の1日の平均は2.2×10-3MPA以下であり、月平均は1.8×10-3MPA以下です。

▶地震強度：8度未満

▶火災、爆発、重度の汚染、化学腐食、重度の振動のない場所。

●サイドマウント屋内高電圧真空回路ブレーカーの技術的パラメーター

アイテム			ユニット	データ
定格電圧			KV	12
定格電流			A	630〜1250	1250	1250
定格の短絡破損電流			KA	20	25	31.5
定格短絡閉鎖電流			KA	50	63	80
定格ピーク耐電流			KA	50	63	80
4S短絡耐電流（ピーク）			KA	20	25	31.5
定格絶縁レベル	耐電圧の動作		KV	42（48）
	衝撃に耐える電圧に耐えます			75 （85）
定格操作シーケンス				破損-0.3S-Close-180S-Close
機械的な生活			時間	10000
定格の短絡電流中断			時間	50
動作メカニズムの定格開口電圧（DC）			V	110,220
端子距離に連絡します			mm	11±1
オーバートラベル（スプリング圧縮長に連絡します）			mm	35±0.5
三相分離と閉鎖バウンス時間			MS	≤2
クロージングバウンス時間に連絡してください			MS	≤2
平均開口速度			MS	1.1±0.2
平均閉鎖速度			MS	0.6±0.2
開口時間		最大動作電圧	s	≤0.05
		最小動作電圧		≤0.08
閉鎖時間			s	0.1
ダイナミックおよび静的接触の許容摩耗蓄積の厚さ			mm	3
