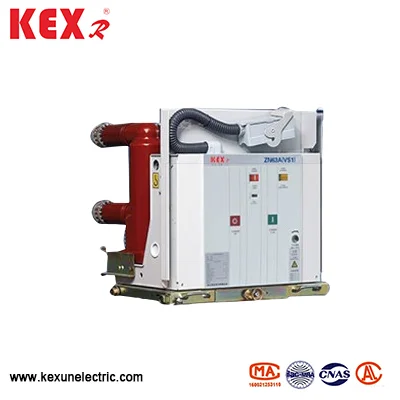

固体密閉屋内高電圧真空回路ブレーカー

VS1タイプの固体密閉屋内高電圧真空回路ブレーカーは、固体断熱構造を採用し、高度なエポキシシーリングテクノロジーを使用して、真空中隔、メイン回路、断熱サポートを統合された固体シーリングポールに組織的に組み合わせます。この設計は、真空回路ブレーカーの環境耐性の問題を基本的に解決し、より広く使用されています。
モデル：VS1
ブランド：Kexr

お問い合わせを送信

製品説明

●技術的特性

VS1タイプの固形密閉屋内高電圧真空回路ブレーカーは、長期的な鋳造ソリッドシーリングテクノロジーを採用して、回路ブレーカーの長期的な安定した動作を確保します。同時に、VS1タイプのソリッドシールされた屋内高電圧真空回路ブレーカーの電子制御部分は、完全な電子設計とインテリジェントコントロールユニットを採用しています。

●VS1タイプのソリッドシールされた屋内高電圧真空回路ブレーカーの条件の使用

▶周囲温度範囲：温度サラウンドvs1タイプの固体密閉屋内高電圧真空回路ブレーカーは-15〜40℃でなければなりません（-30℃の貯蔵と輸送は許可されます）

▶高度：VS1タイプのソリッドシールされた屋内高電圧真空回路ブレーカー

1000メートル未満に設置する必要があります。

▶相対湿度：1日の平均は95％以下、月平均は90％以下であり、飽和蒸気圧の1日の平均は2.2×10-3MPA以下であり、月平均は1.8×10-3MPA以下です。

▶地震強度：≤8

注：VS1タイプの固体密閉屋内高電圧真空回路ブレーカーは、火災、爆発、深刻な汚染、化学腐食、激しい振動のない場所に設置するものとします。

◆標準に合わせてください

IEC60265 、IEC62271、GB3804 、GB16926など..

●VS1タイプのソリッドシール屋内高電圧真空回路ブレーカーの技術パラメーター

アイテム		ユニット	データ
定格電圧		KV	12
定格絶縁レベル	定格の稲妻衝動に耐える電圧に耐える（ピーク）	KV	75
	1分作業は耐電圧に動作します		42
定格の短絡破損電流		KA	20/25	31.5	40
定格電流		A	630	630 1250	1250 1600
			1250	1600 2000	2000 2500
				2500 3150	3150
定格熱安定性電流（RMS）		KA	20/25	31.5	40
定格の動的安定電流（ピーク）			63	80	100
定格の短絡閉鎖電流（ピーク）			63	80	100
定格短絡電流の破壊時間		時間	50
二次回路の電力耐電圧（1分）		V	2000
定格操作シーケンス			0-0.3S-CO-180S-CO
			0-180S-CO-180S-CO
定格熱安定性時間		S	4
定格シングル/定格コンデンサ電流電流		A	630/400 800/400（40ka）
機械的な生活		時間	10000
