AISスイッチギア

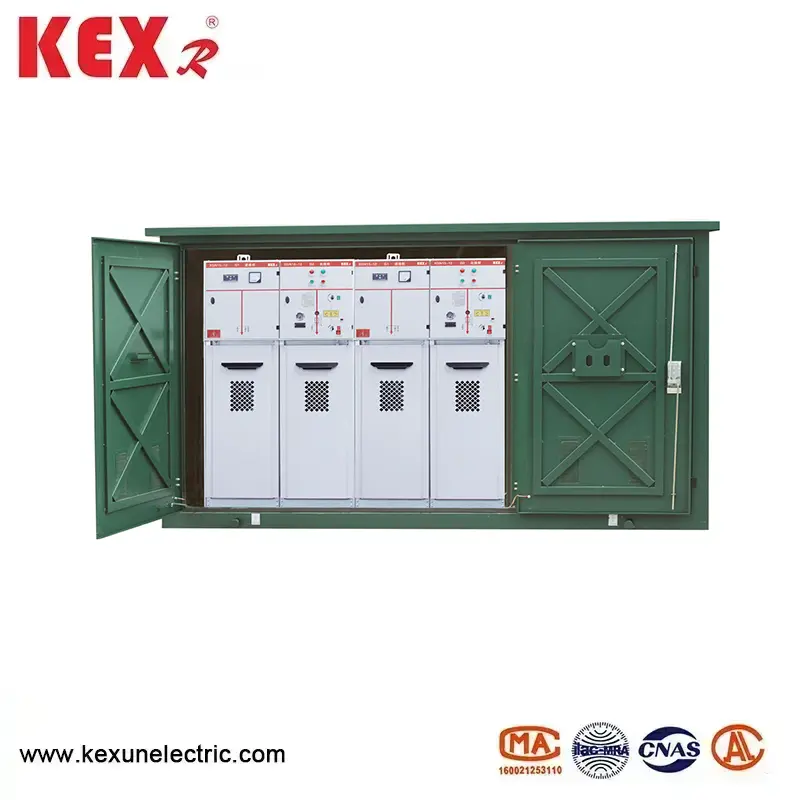

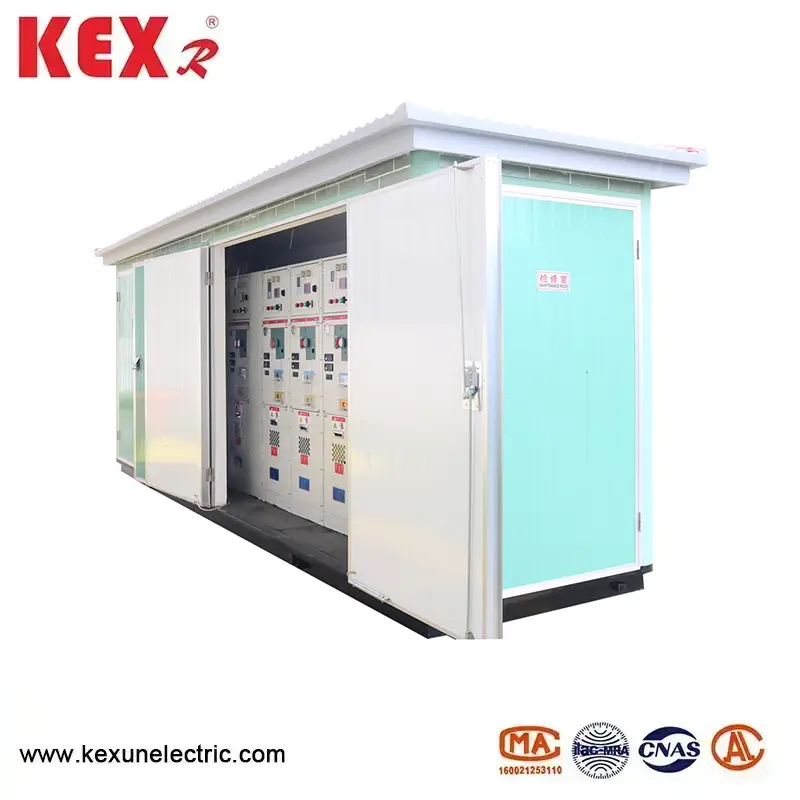

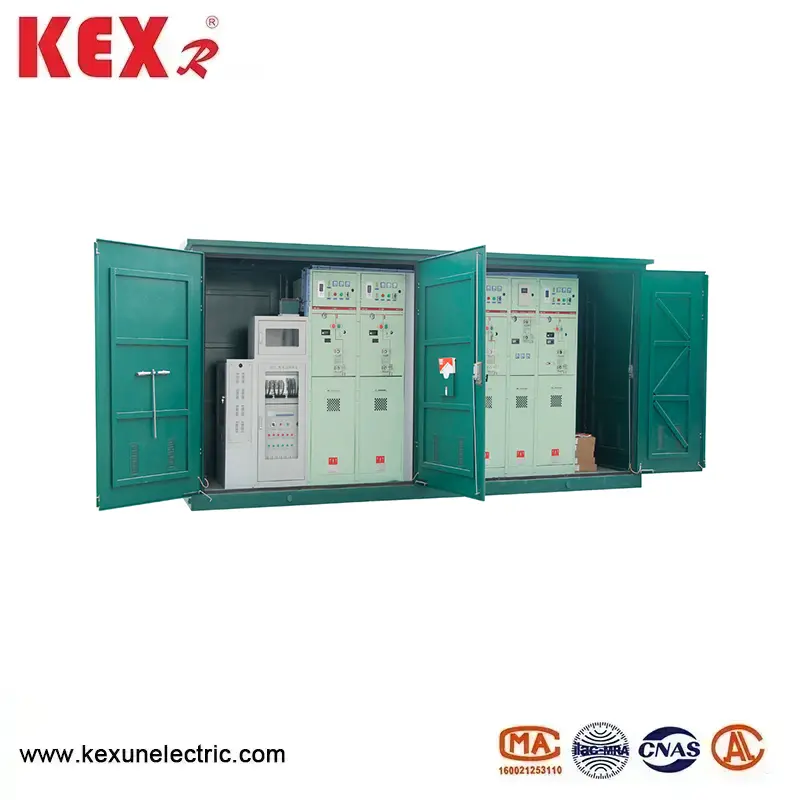

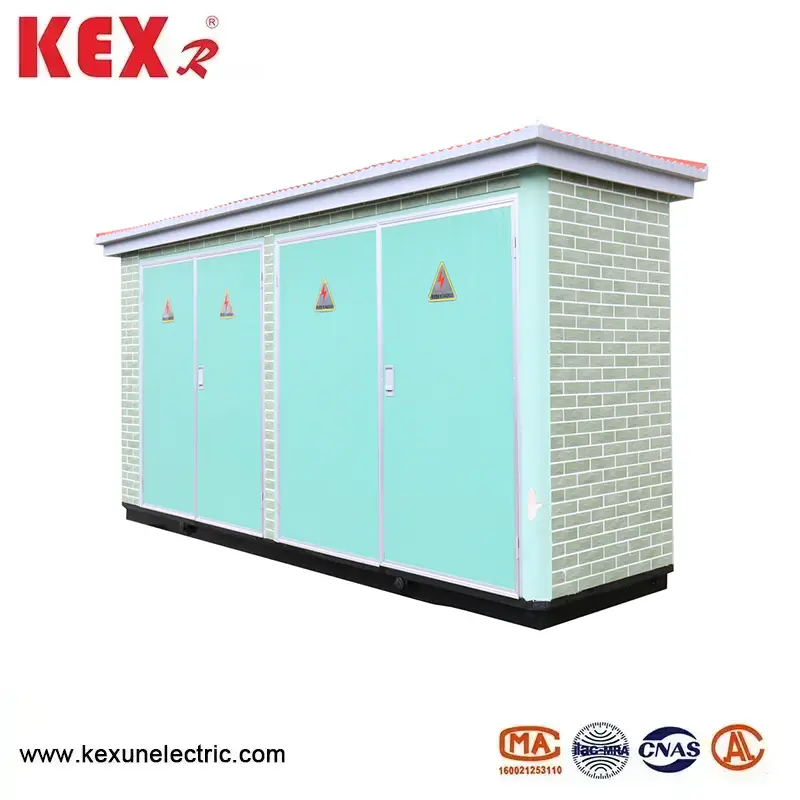

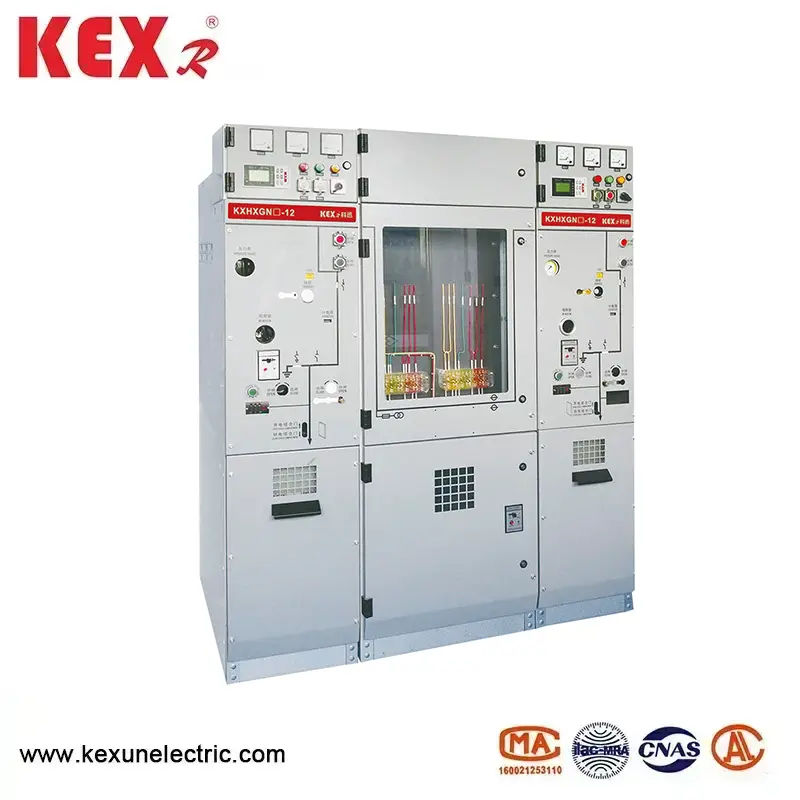

中国の送電および流通機器サプライヤーであるKEXRが生産するKXHXGN-12タイプAISスイッチギアは、環境保護ガス（乾燥空気、窒素、混合ガスなど）を備えた12kVのガス挿入リングネットワークキャビネット（C-GIS）です。
モデル：KXHXGN-12
ブランド：Kexr

お問い合わせを送信

製品説明

●AISスイッチギアの主な機能

（1）環境保護の利点

◆無料SFGA：AISスイッチギアは、乾燥空気、窒素、または新しい環境保護ガス（G、Airplus®など）を採用しています。これは、EU F-GAS規制と中国の「二重炭素」ポリシーに沿っています。

◆低炭素排出：SFリングネットワークキャビネットと比較して、GWP（地球温暖化の可能性）がゼロに近づきます。

（2）構造設計

◆Modular design: The AIS Switchgear unit of incoming line, outgoing line, metering and PT can be expanded.

◆囲まれた構造：AISスイッチギアの保護レベルはIP67に到達します。IP67は、防塵性、湿気、凝縮防止、厳しい環境に適しています。

◆コンパクトサイズ：AISリングネットワークキャビネットよりもスペースを節約し、従来のSF₆GISよりも環境に優しいです。

（3）インテリジェントなオプション

インターネットモニタリング（DTU、オンライン温度測定、部分放電監視など）を選択して、モノのインターネット（IoT）アクセスをサポートし、リモートの操作とメンテナンスを実現できます。

●AISスイッチギアの技術的パラメーター

◆サーキットブレーカーキャビネット

◆スイッチキャビネットをロードします

アイテム			ユニット	データ
定格電圧			KV	12
定格頻度			Hz	50
定格絶縁レベル	1分間の作業周波数に耐えます電圧		KV

	照明衝動に耐える電圧に耐える（ピーク）		KV

	補助/制御回路の電圧に耐える1分の電力周波数（地上）		KV	2
定格電流			A	630
定格短期的な耐摩耗性電流（仮想値）		メインサーキット/アーススイッチ	KA	25/4秒
		接地回路	KA	21.7/4s
定格ピーク耐電流		メインサーキット/アーススイッチ	KA	63
		接地回路	KA	54.5
定格短絡閉鎖電流（ピーク）		ロードスイッチ/アーススイッチ	KA	63
定格アクティブ負荷中断電流			A	630
定格閉ループ中断電流			A	630
5％定格アクティブ負荷中断電流			A	31.5
定格ケーブル充電ブレイク電流			A	10
評価されたアクティブロードブレーク時間			時間	100
地上断層電流破壊			A/時間	31.5/10
線とケーブルの充電電流は、地下断層の条件下で切断されます。			A/時間	17.4/10
機械的生活	ブレーカー /切断器		A/時間	10000/3000
IP学位	密閉箱			IP67
	Swichgearシェル			IP4x
ガス圧力	定格ガス充電レベル（20）、ゲージ圧力）		MPA	0.02
	定格ガス最小促進レベル（20℃、ゲージ圧力）		MPA	0
シーリングパフォーマンス、	年間漏れ率		％/年	≤0.05
