環境保護開閉装置

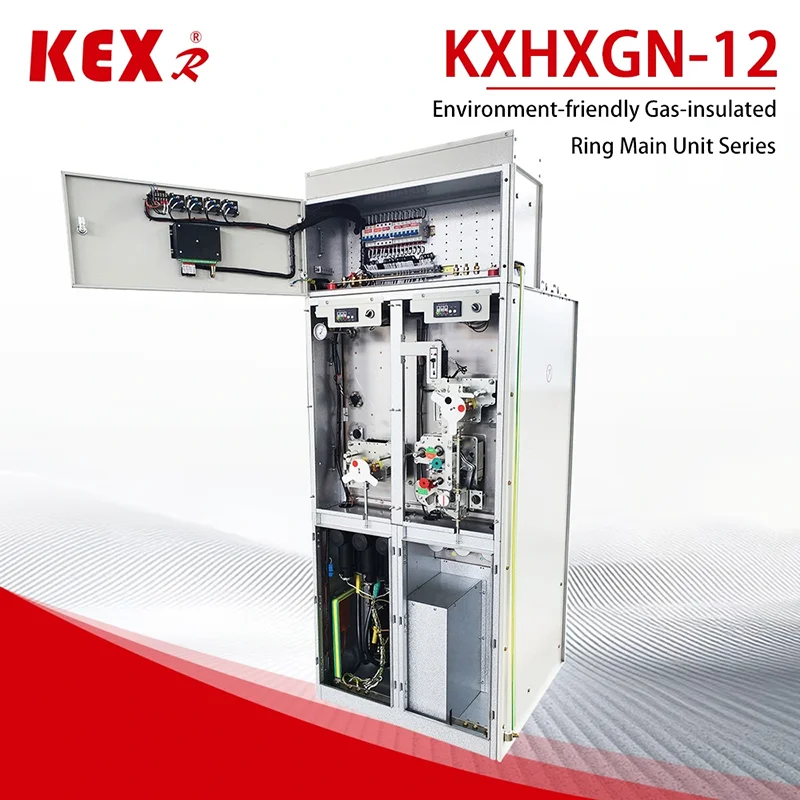

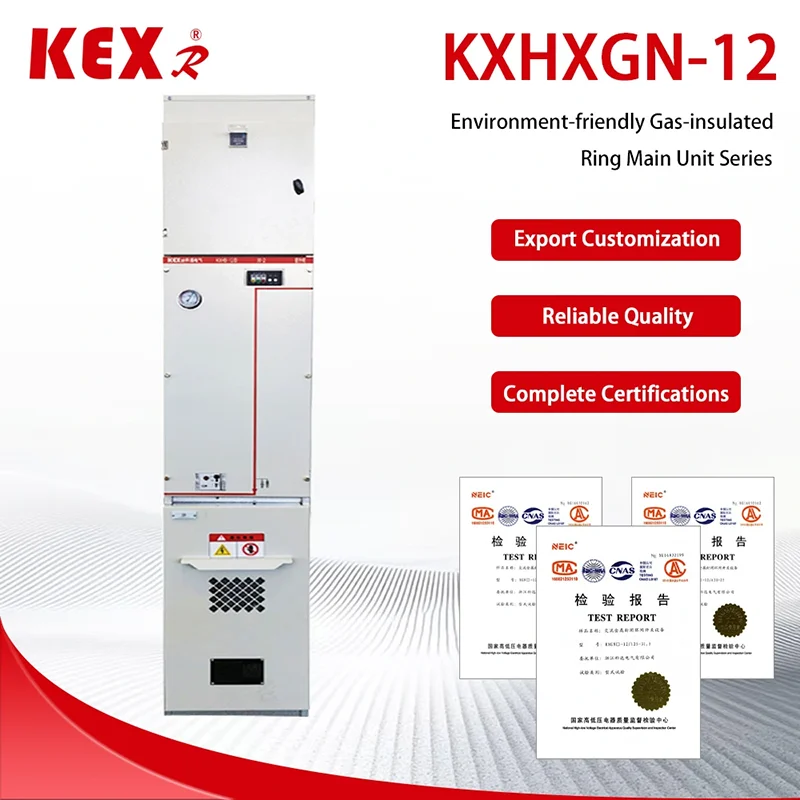

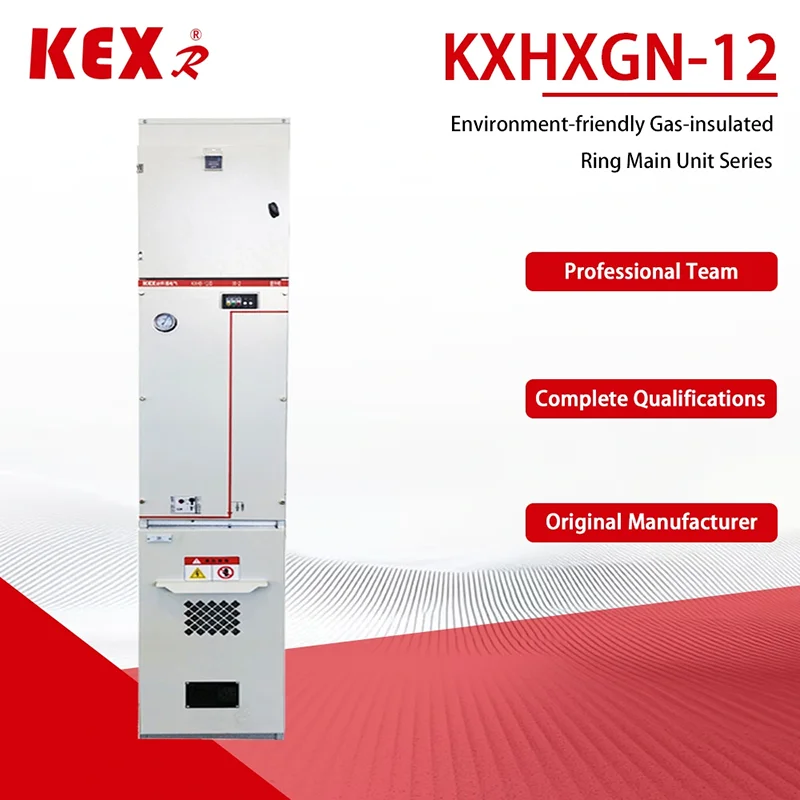

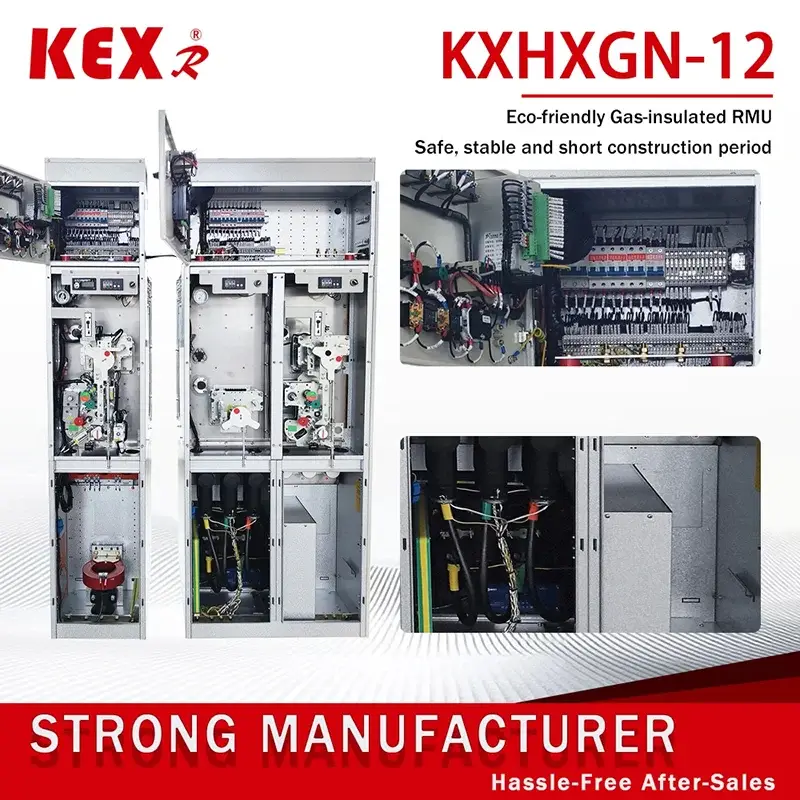

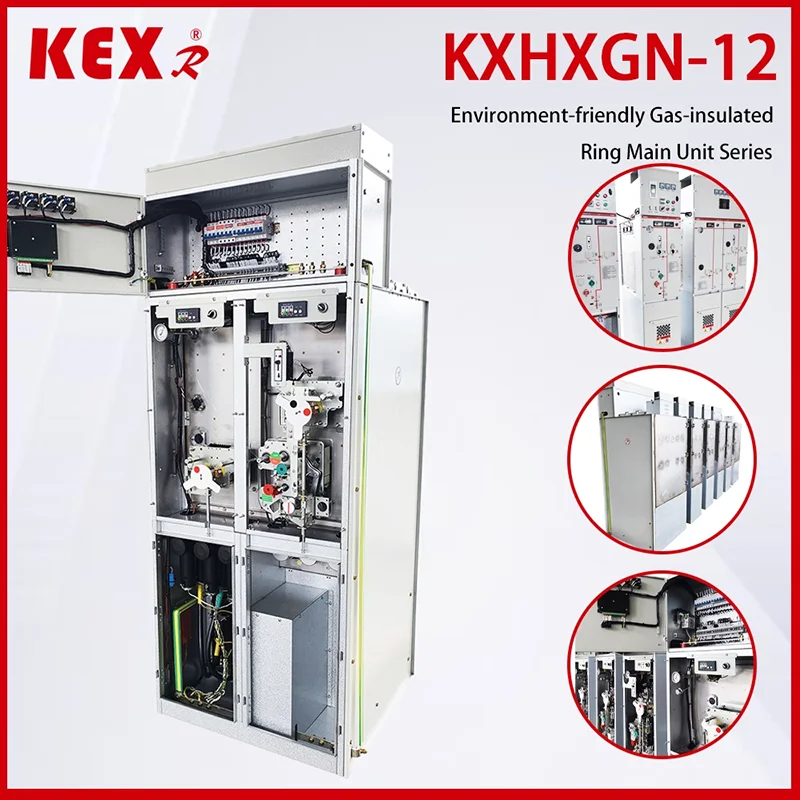

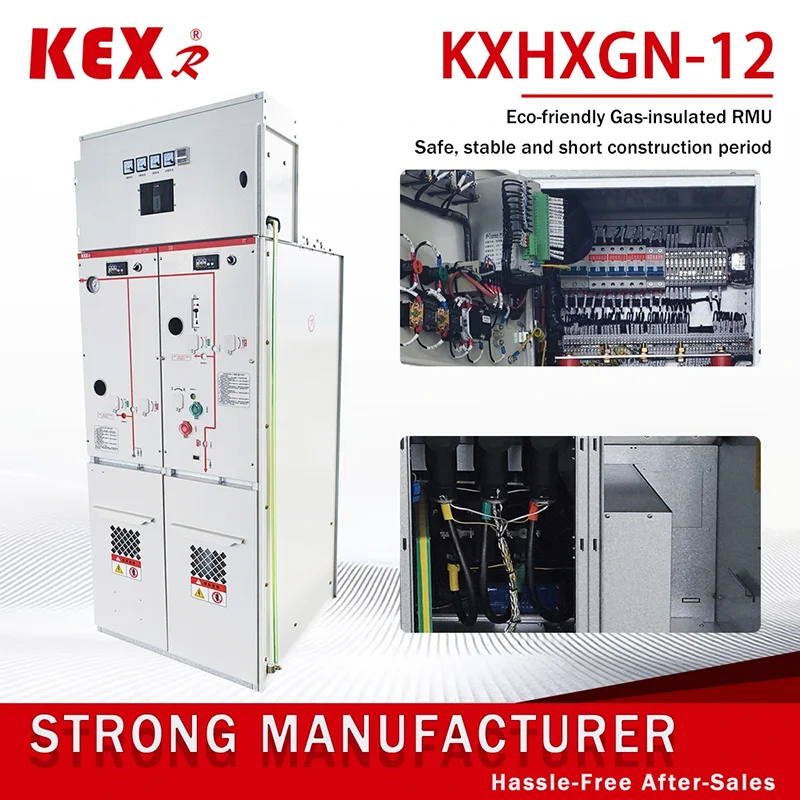

中国の送配電機器サプライヤーであるKEXR社が製造するKXHXGN-12型環境保護開閉装置は、絶縁媒体として環境保護ガス（乾燥空気、窒素、混合ガスなど）を使用した12kVガス絶縁リングネットワークキャビネットで、リングネットワーク電源、端末電源、配電ネットワークの小規模開閉局に適しています。
モデル: KXHXGN-12
ブランド：KEXR

お問い合わせを送信

製品説明

● 環境保護開閉装置の主な特徴

(1) 環境保全上のメリット

◆無料のSFガス：環境保護開閉装置は乾燥空気、窒素、または新しい環境保護ガス（G、AirPlus®など）を採用しており、EUのFガス規制と中国の「ダブルカーボン」政策に準拠しています。

◆低炭素排出量：SFリングネットワーク筐体と比較して、GWP（地球温暖化係数）がゼロに近づきます。

(2) 構造設計

◆モジュラー設計: 環境保護開閉装置ユニットの着信線、発信線、計測および PT は拡張可能です。

◆密閉構造：環境保護スイッチギヤの保護レベルはIP67に達し、防塵、防湿、結露防止があり、過酷な環境に適しています。

◆コンパクトなサイズ: AIS リングネットワークキャビネットよりもスペースを節約し、従来の SF₆ GIS よりも環境に優しいです。

(3) インテリジェントオプション

インテリジェントな監視（DTU、オンライン温度測定、部分放電監視など）を選択して、モノのインターネット（IoT）アクセスをサポートし、遠隔操作と保守を実現できます。

● 環境保護開閉装置の技術的パラメータ

◆ サーキットブレーカーキャビネット

アイテム				ユニット	データ
定格電圧				KV	12
定格周波数				ヘルツ	50
定格絶縁レベル	1分間の動作周波数耐性電圧		接地へ、相から相へ	KV	42
			壊す		48
	点灯インパルス耐電圧（ピーク）		接地へ、相から相へ	KV	75
			壊す		85
	補助・制御回路の電源周波耐電圧（対アース）1min			KV	2
定格電流				A	630
定格短期耐電流（理論値）			主回路・接地開閉器	kA	25/4秒
			接地回路	kA	21.7/4秒
定格ピーク耐電流			主回路・接地開閉器	kA	63
			接地回路	kA	54.5
定格短絡遮断電流と時間				kA/時間	25/30
定格短絡閉路電流（ピーク）				kA	63
定格ケーブル充電遮断電流				A	25
ブレーカーの定格動作シーケンス O-0.3s-CO-180s-CO
機械的寿命		ブレーカー/断路器		時間	10000/3000
知財学位		密封された箱			IP67
		スイッチギアシェル			IP4X
ガス圧力		定格ガス充填量（20℃、ゲージ圧）		メガパスカル	0.02
		定格ガス最低作動レベル (20℃、ゲージ圧)		メガパスカル	0
シール性能、		年間漏洩率		％/年	≤0.05

◆負荷開閉器キャビネット

アイテム			ユニット	データ
定格電圧			KV	12
定格周波数			ヘルツ	50
定格絶縁レベル	1分間の動作周波数耐性電圧		KV

	点灯インパルス耐電圧（ピーク）		KV

	補助・制御回路の電源周波耐電圧（対アース）1min		KV	2
定格電流			A	630
定格短期耐電流（理論値）		主回路・接地開閉器	か	25/4秒
		接地回路	か	21.7/4秒
定格ピーク耐電流		主回路・接地開閉器	か	63
		接地回路	か	54.5
定格短絡閉路電流（ピーク）		ロードスイッチ/アーススイッチ	か	63
定格有効負荷遮断電流			A	630
定格閉ループ遮断電流			A	630
5% 定格有効負荷遮断電流			A	31.5
定格ケーブル充電遮断電流			A	10
定格有効負荷遮断時間			時間	100
地絡電流遮断			時間	31.5/10
地絡が発生すると、ラインやケーブルの充電電流が切断されます。			時間	17.4/10
機械的寿命	ブレーカー/断路器		時間	10000/3000
知財学位	密封された箱			IP67
	スイッチギアシェル			IP4X
ガス圧力	定格ガス充填量（20℃、ゲージ圧）		メガパスカル	0.02
	定格ガス最低作動レベル (20℃、ゲージ圧)		メガパスカル	0
シール性能、	年間漏洩率		％/年	≤0.05
