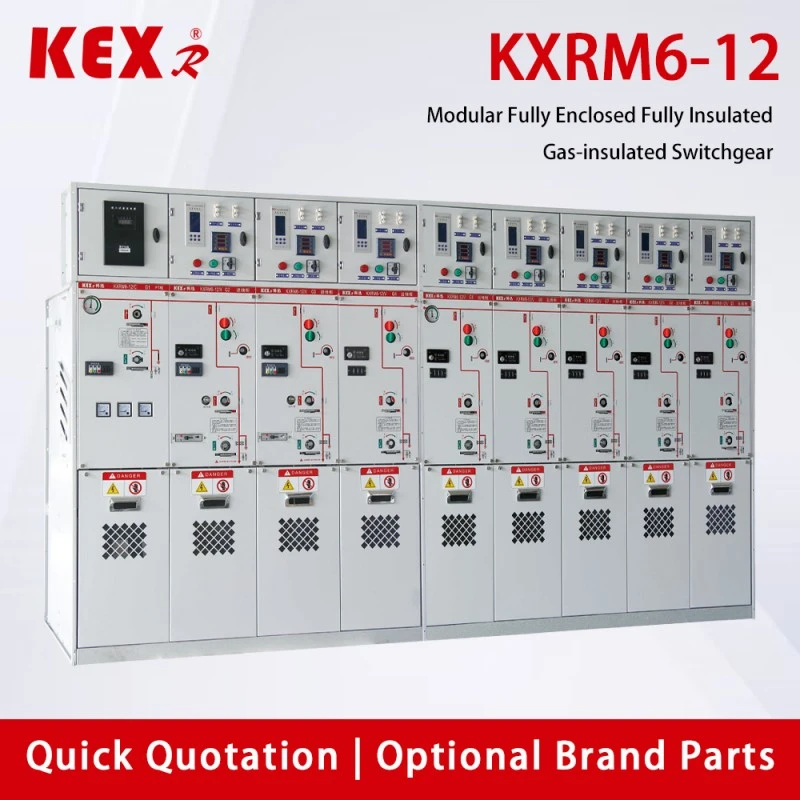

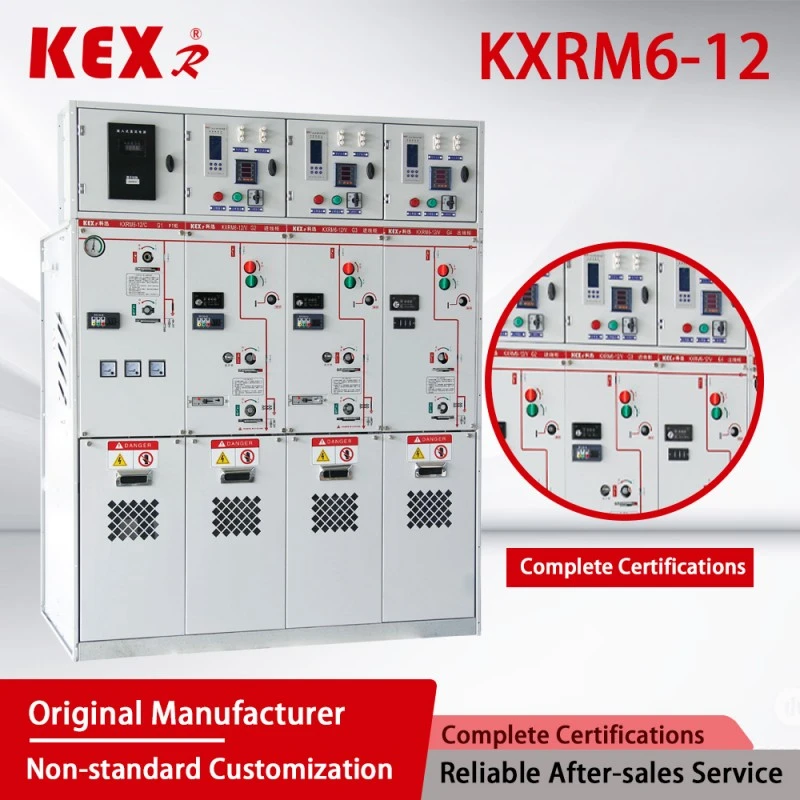

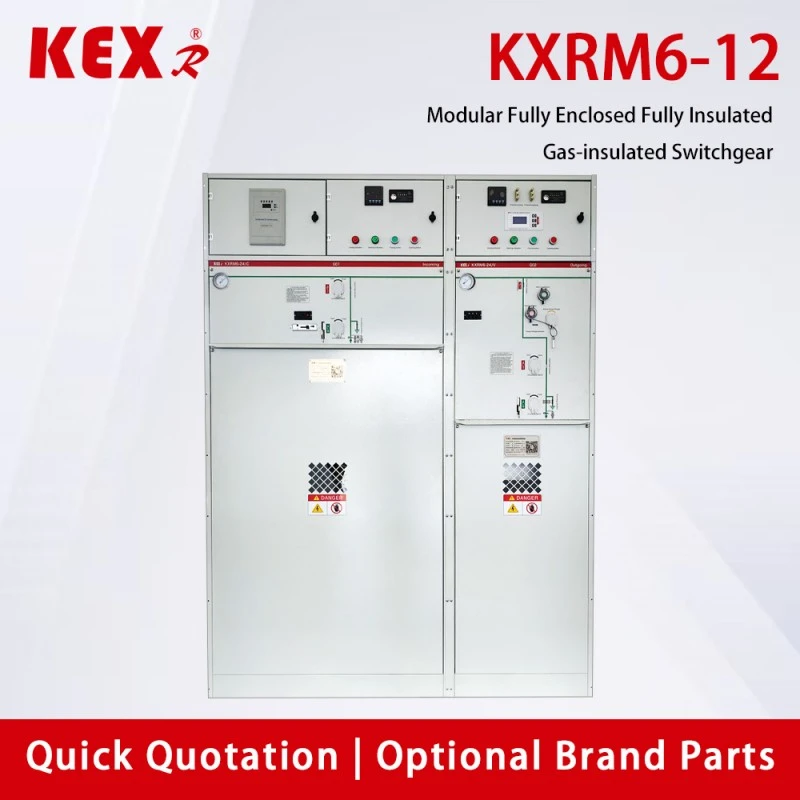

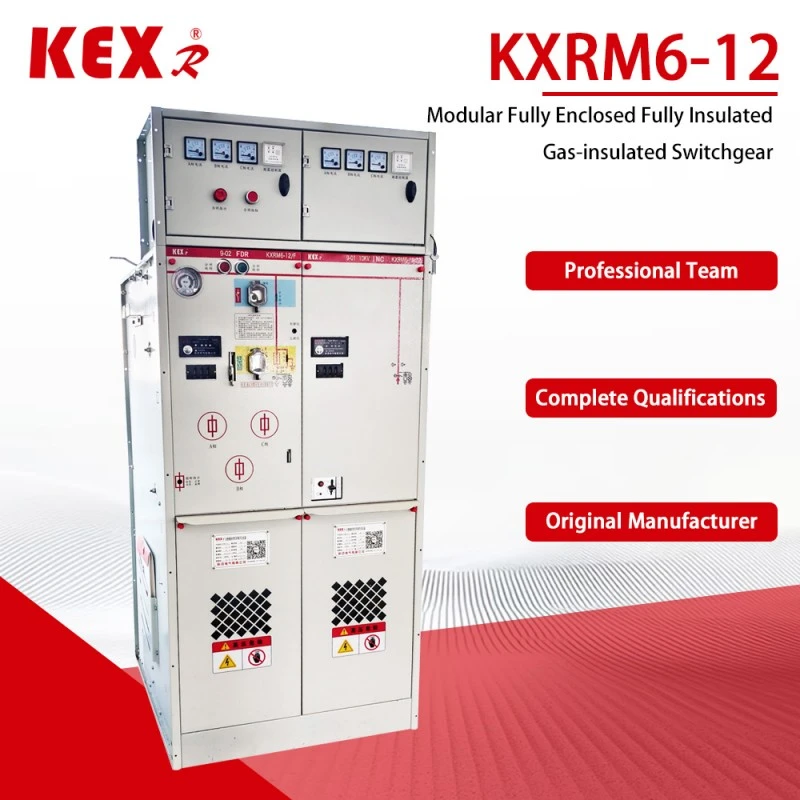

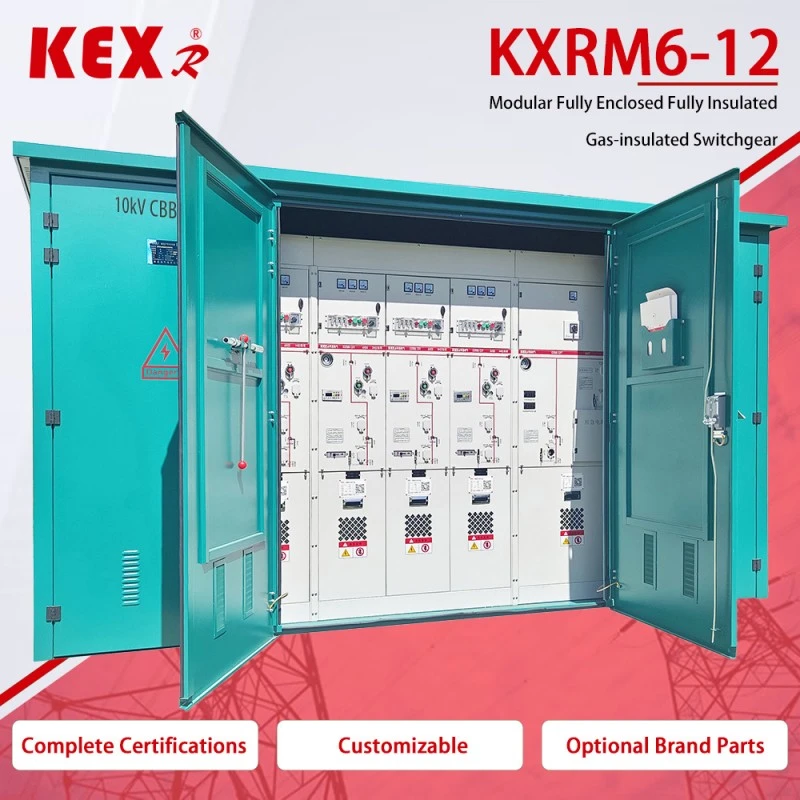

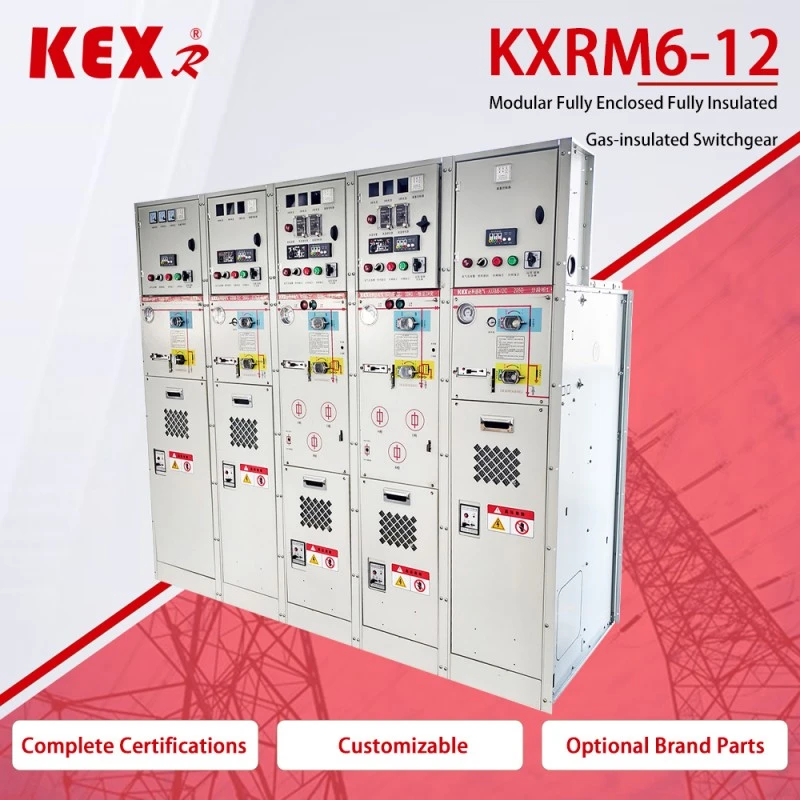

ガス絶縁リングネットワークメタルキャビネット

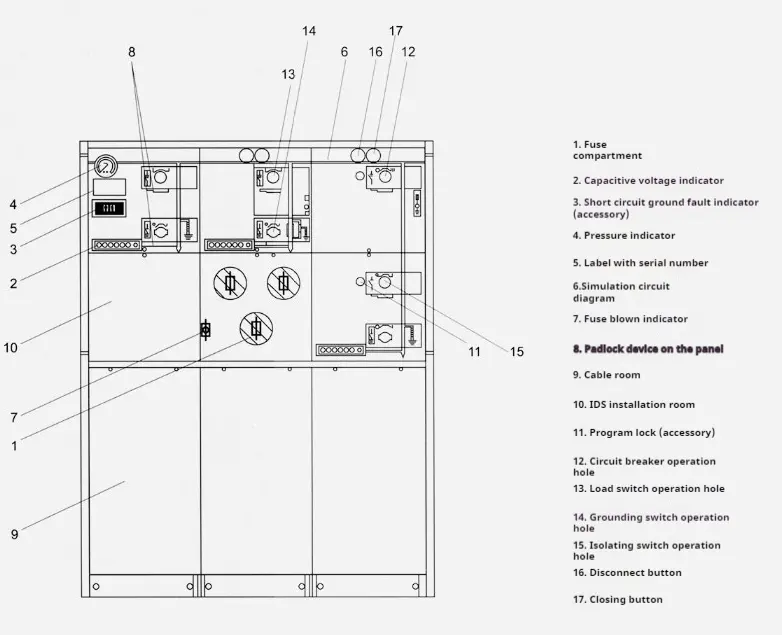

●構成品

1.電流計

2.結露コントローラー

3.マイコン保護装置

6 .気圧計

7.有料ディスプレイ

8. 障害インジケーター

9. 電動操作機構

10. 手動操作機構

10. 電磁ロック

12〜13。変流器

14.ケーブルプラグ

15.変圧器

16 .アルミニウム合金加熱プレート

●ガス絶縁リングネットワークメタルキャビネットの使用条件

温度(+40℃~-40℃)、

標高：1000m以下

シーン：湿気、粉塵、塩分極化、鉱山、その他の環境。

24 時間以内の短期間の水没は使用に影響しません。

● 規格

KXRM6-12 ガス絶縁リングネットワークメタルキャビネットは以下の規格を満たしています

IEC60056、IEC60298、IEC60129、IEC60420、IEC60265、IEC60694 etc...

GB3804、GB3906、GB11022 など...

● 主な利点

◆ KXRM 6-12Gas 絶縁リングネットワーク金属キャビネット内の SF6 ガスは、消弧および絶縁媒体として使用されます。

◆ スイッチキャビネットは完全に密閉され、絶縁されています。バスバー、スイッチ、通電部はステンレス鋼のシェルで完全に密閉されています。

◆ キャビティには 1.4bar の SF6 ガスが充填されており、保護レベルは IP67 に達しています。スイッチ デバイス全体は外部環境条件の影響をまったく受けないため、短期間の水没などの極端な場合でもスイッチの正常な動作が保証され、製品はメンテナンスフリーです。

◆開閉器盤には完璧な「5重防止」インターロック装置を装備しており、人の誤操作による人員や設備の作動不良を徹底的に排除しています。

 ◆ すべてのスイッチキャビネットには信頼性の高い安全な圧力逃がしチャンネルがあり、極端な場合でもオペレータの安全を確保できます。

 ◆ キャビネットは、固定ユニットの組み合わせと拡張可能なユニットの組み合わせに分かれています。

◆キャビネットは通常は正面から出入りしますが、設置位置に応じて横からの伸縮も可能です。

◆キャビネットのサイズは設置に便利で、狭いスペースや環境条件の悪い場所に適しています。

◆ キャビネットには、ユーザーのさまざまなニーズに応じて、電気、リモコン、監視デバイスを装備できます。

● 主に技術パラメータ表

注記¹：ヒューズの定格電流による

注記²：高圧ヒューズによる

● ガス絶縁リングネットワークメタルキャビネットの各モジュールは次の構成になっています

▶Dキャビネット構成 標準構成と特性については「アースナイフなしケーブル接続モジュール」を参照してください。

▶Cキャビネットの構成 標準構成と特性については「ロードスイッチモジュール」を参照してください。

▶Fキャビネット構成 標準構成と特性については「真空スイッチモジュール」を参照してください。

 KX-RM6Gas 絶縁リング ネットワーク メタル キャビネットの標準組み合わせでは、次の構成も提供できます。

▶受入ブッシングの容量性電圧インジケーター

▶各気室にはSF6濃度を監視するための圧力計が装備されています。

▶リフティングラグ

▶操作ハンドル

例：

□ ロードスイッチ モジュールC

○ 標準構成と機能

▶630aバスバー

▶3連負荷・接地開閉器

▶2つの独立した負荷スイッチと接地スイッチ操作軸を備えた3連シングルスプリング操作機構。

▶負荷スイッチ、接地スイッチの位置表示

▶前部の水平出力ブッシュ、630A 400 シリーズ ボルトブッシュ。

▶ブッシュの帯電を示す静電容量式電圧表示器

▶すべてのスイッチ機能を使用するには、パネルに南京錠装置を取り付けると便利です。

▶SF6ガス圧力計（各SF6ガスボックスに1個のみ）

▶接地母線

▶接地開閉器とケーブルルーム前面パネルの連動

○ オプションの構成と機能

▶貸切バス延長

▶外部バス

▶ロードスイッチ電動操作機構 DC24V/48V/110V/220V; AC110V/220V；

▶短絡および地絡インジケーター測定リング変流器および電流計

▶リング変流器と電力量計の測定

▶ケーブル入口スリーブには避雷器やダブルケーブルヘッドを取り付けることができます。

▶キーインターロック 受電線活電接地ロック（ブッシング活電時接地スイッチロック） AC/DC110V/220V補助接点

▶負荷スイッチ位置2NO+2NC、接地スイッチ位置2NO+2NC、信号付圧力計1NO、信号接点付消弧器1NO。

▶セカンダリデバイスは次の場所に設置できます。

▶スイッチキャビネットの上部に二次ラインチャンバー、スイッチキャビネットの上部に低電圧ボックス。

□ ロードスイッチ・ヒューズ一体型モジュールF

○ 標準構成と機能

▶630aバスバー

▶3 ステーションのロード スイッチ、ヒューズの最初の端はヒューズの端の接地スイッチと機械的にリンクされています。

▶2つの独立した負荷スイッチと接地スイッチ操作軸を備えた3連スプリング操作機構。

▶負荷スイッチ、接地スイッチの位置表示

▶導火線バレル

▶ヒューズは水平に設置されています。

▶ヒューズトリップ表示 前面に水平発信ブッシュ、200シリーズ200Aの差込ブッシュ。

▶ブッシュの帯電を示す静電容量式電圧表示器

▶すべてのスイッチ機能を使用するには、パネルに南京錠装置を取り付けると便利です。

▶SF6ガス圧力計（各SF6ガスボックスに1個のみ）

▶接地母線

▶変圧器保護用のヒューズパラメータは12KV、最大125A、24KV、最大63Aです。

▶接地開閉器とケーブルルーム前面パネルの連動。

○ オプションの構成と機能

▶予約済みのバスバー延長

▶外部バス ロードスイッチ動作用モーター 24V/48V DC 110V/220V DC/AC。

▶並列トリップコイル 24V/48V DC 110V/220V DC/AC。

▶並列閉コイル 24V/48V DC 110V/220V DC/AC。

▶測定用リング変流器と電流計 測定用リング変流器と電力量計

▶受電線活電接地ロック（ブッシング通電時接地スイッチをロック） AC/DC110V/220V補助接点

▶負荷投入位置2NO+2NC、接地スイッチ位置2NO+2NC、ヒューズ切断1NO、信号付圧力計1NO、信号接点付消弧器1NO。

▶二次機器は開閉器盤上部の二次線室と開閉器盤上部の低圧ボックスに設置できます。

□ メーターモジュールM

○ 標準構成と機能

▶12KV計量キャビネット

▶変流器2台

▶変圧器2台

▶6個の400シリーズブッシュは、GSFR6-12のフレキシブル拡張外部バスと上部入口と下部出口を接続するために使用されます。

▶PTを守るフレームブレーカー

▶低圧機器 切替スイッチ付電圧計1台、切替スイッチ付電流計1台、幅×高さ×奥行き=696×1806×820mm。

○ オプションの構成と機能

▶変流器3台

▶3変圧器 避雷器

▶開閉装置の充電を示す容量性電圧インジケーター

▶低圧コンポーネント：電力計 1 台、無効電力計 1 台。

□ VCBモジュールCB

○標準およびオプションの構成と機能

▶1250a/630a母線の引き込み線には避雷器が取り付けられています。

▶1250a/630aのライン保護用真空サーキットブレーカ

▶変流器

▶真空遮断器 VD4X0 電動DC10V

▶変圧器

▶真空遮断器の上部3連絶縁・接地開閉器UXOの電気動作。 ▶保護制御ユニット REF542plus（保護CT付）

▶シャントトリップコイル DC110V/220V

▶投入コイル DC110V/220V

▶出口ブッシュ1250A/630Aの400シリーズボルトブッシュを前方に横に配置。

▶ブッシングの活線を表示するための容量性電圧インジケーター 1250A/630A の予約バス拡張

▶SF6ガス圧力計（各SF6ガスボックスに1個のみ） 幅×高さ×奥行き＝696×1806×781mm。 ▶オンオフシーケンス：O-0.3s-CO-180s-CO。

▶ガス圧センサー

□オプションアクセサリー

1. 補助接点 すべての負荷スイッチとサーキットブレーカーには、スイッチ位置を示す 2NO+2NC を装備できます。並列トリップ コイル (AC または DC) は変圧器スイッチと回路ブレーカーに取り付けることができ、低電圧制御コンポーネントはフロント パネルの後ろにあります。

2. 電圧表示容量性電圧インジケーターは、ブッシングが充電されているかどうかを示し、そのソケットは核相に使用できるかどうかを示します。

3. 短絡および地絡インジケータ 故障箇所の特定を容易にするために、ケーブル スイッチ モジュールには簡単な故障検出用の短絡および地絡インジケータを装備できます。

4. 電気操作ケーブルスイッチユニットと変圧器ユニットの手動操作機構の標準的な方式です。電動操作機構の搭載も選択可能です。ケーブル スイッチ、真空サーキット ブレーカー、接地スイッチはすべて、フロント パネルの後ろにある機構によって操作されます。すべてのスイッチおよびサーキットブレーカーは、操作ハンドル（標準構成）で操作することも、モーター操作機構（付属品）を装備することもできます。ただし、接地開閉器は手動でのみ操作可能であり、事故電流を遮断する機能を備えた機構が構成されています。電動操作機構を段階的に簡単に実現できます。

5. ケーブル接続 DIN47636 に準拠した標準ブッシュが取り付けられています。すべてのブッシングは地面から同じ高さを持ち、ケーブル ルームのカバー プレートで保護されています。一部のカバー プレートは接地スイッチと連動でき、特殊なダブル ケーブル ルーム カバー プレートはダブル ケーブル引き込み線にも使用できます。

6. 圧力計 通常、圧力計からなる圧力計が装備されています。さらに、圧力低下を示すために電気接点を設けることができます。

7. キーロック ブレーカー、負荷開閉器、接地開閉器のキーロックを取り付けることができます。遮断器、負荷開閉器、接地開閉器などに適したロック連動式セミシェルターの搭載が可能です。

8. アーク遮断器 すべてのリングネットワークユニットにはアークアレスタを装備できます。内部でアークが発生すると、D、DE、V モジュールを含む流入ブッシングでアーク アレスタが自動的に閉じます。また、すべてのケーブル モジュールにアーク アレスタを装備できます。ユニットと一緒に注文する必要があり、変更することはできません。消弧器の動作はこの方法で示すことができ、SF6 キャビネットの電気接点はフロント パネルの後ろの端子に接続されます。

● スキームの例

◆ スキーム 1 SA+CCF+

 バスに避雷器を設置し、拡張のために残します。

 注: スイッチユニットの数は 3 つ以上とする必要があります。

◆ スキーム 2 CCF+

受電線に避雷器を設置し、増設を行ってください。

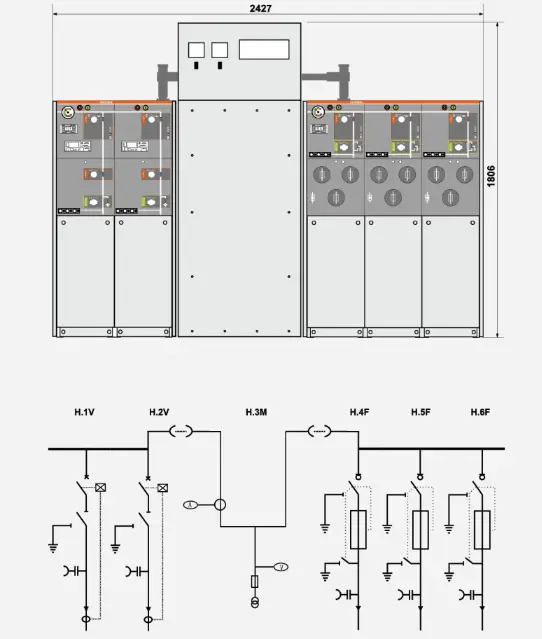

◆ スキーム 3 W+M+FFF

HV 側の計算

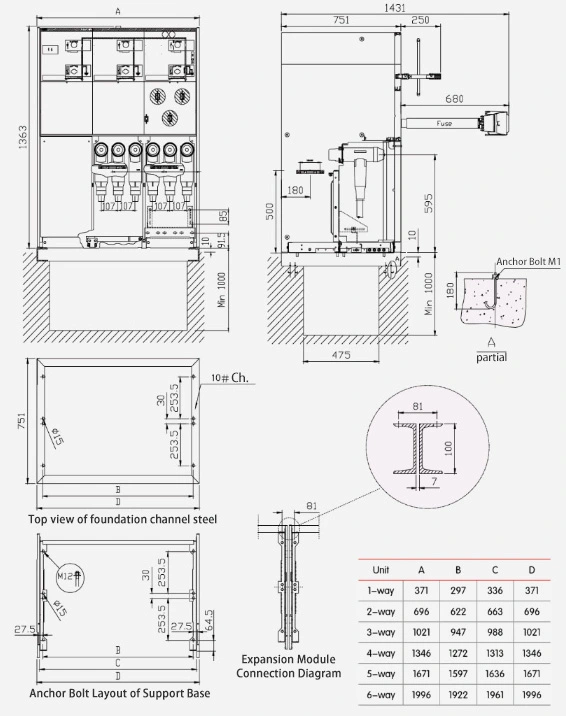

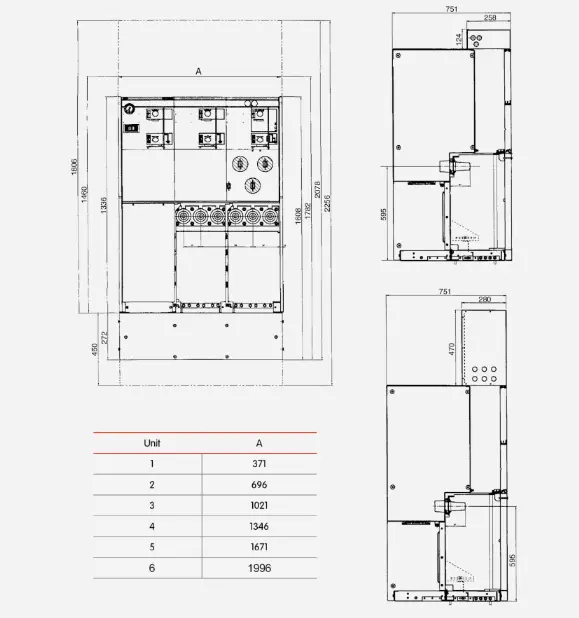

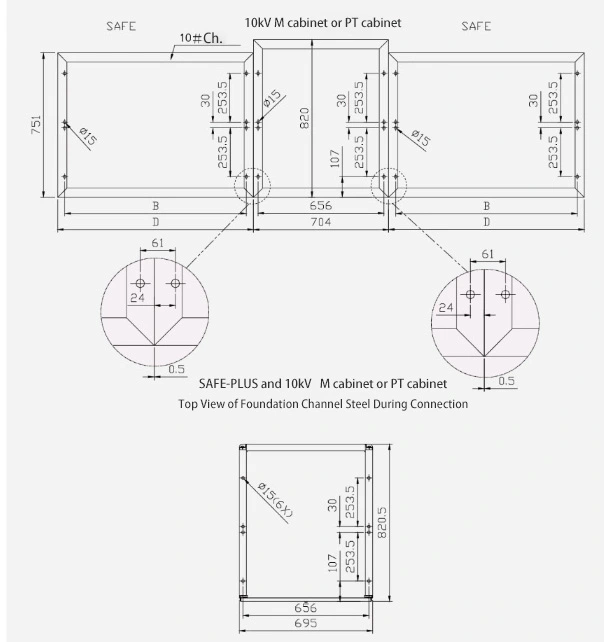

● KXRM6-12 ガス絶縁リングネットワークメタルキャビネットの構造および寸法表
