SF6リング本体キャビネット

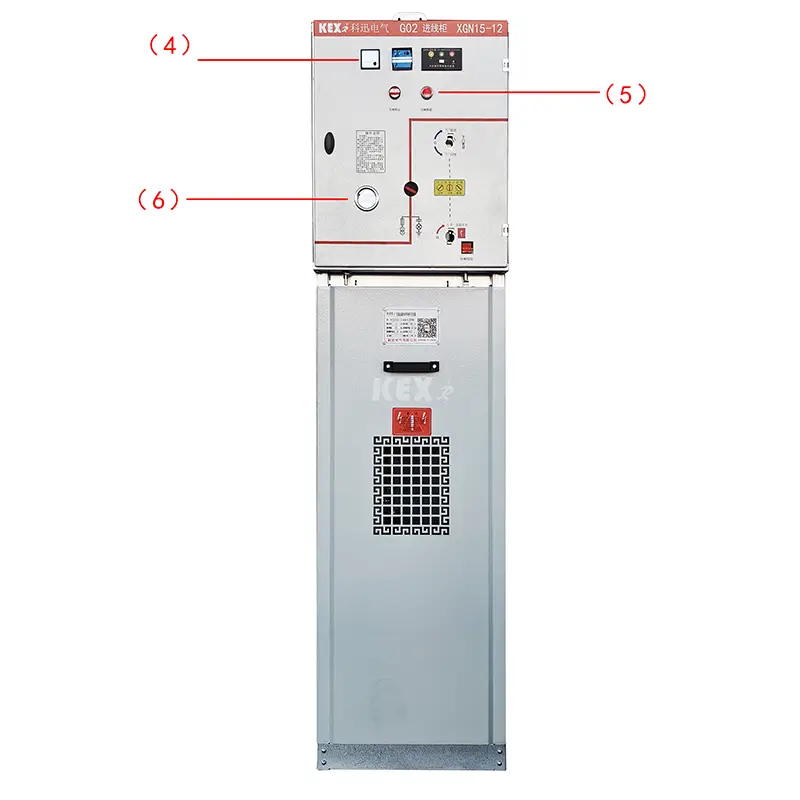

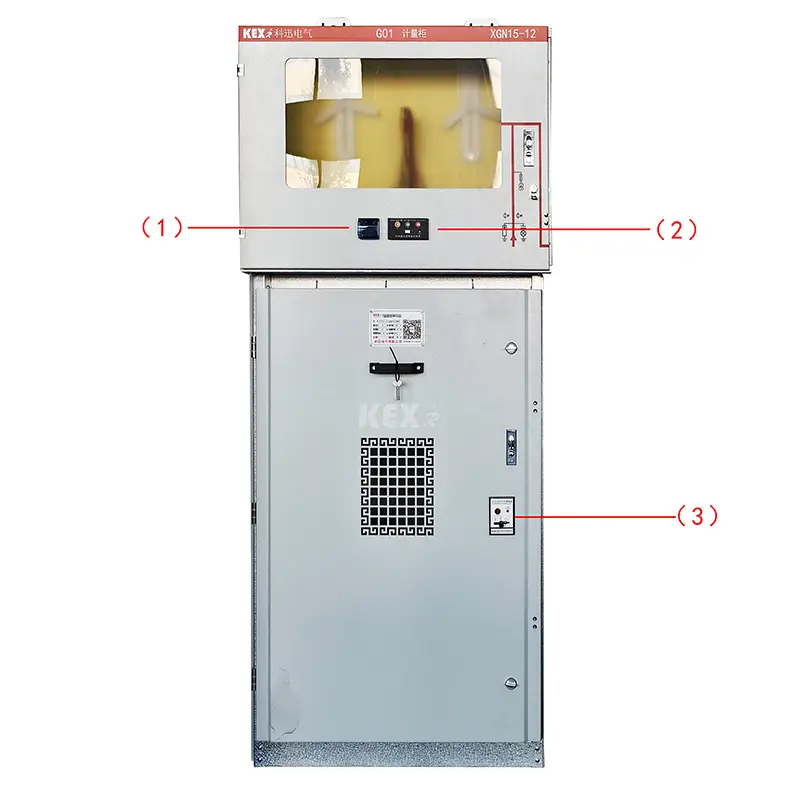

●構成品

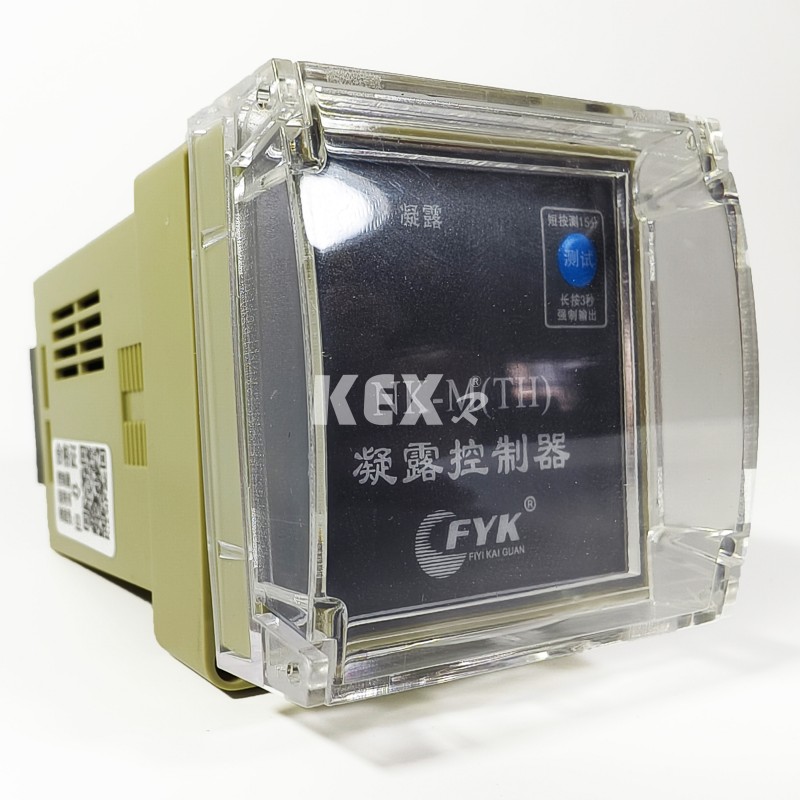

1. .結露コントローラー

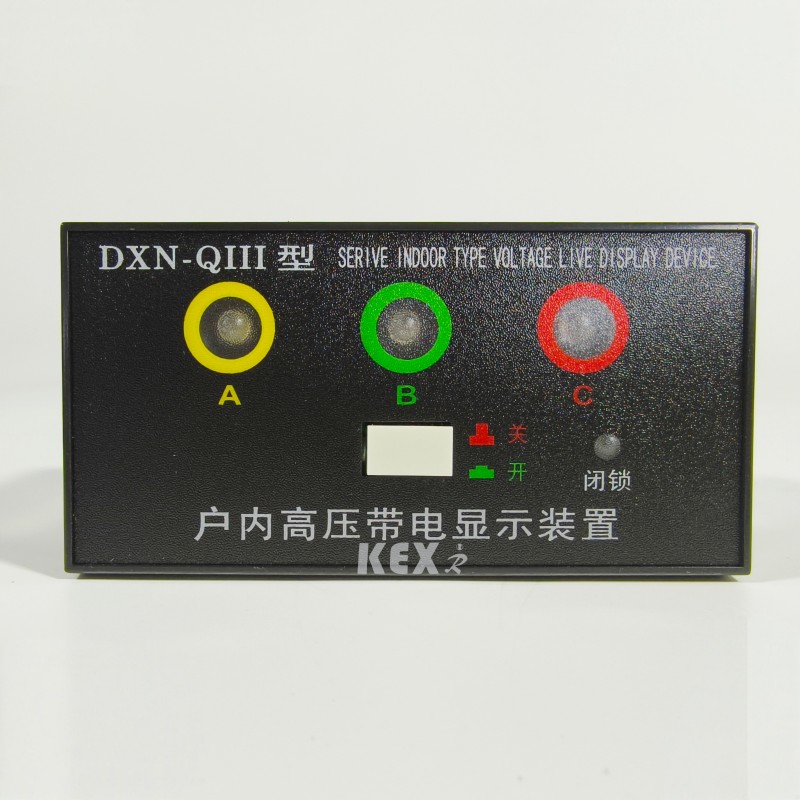

2.有料ディスプレイ

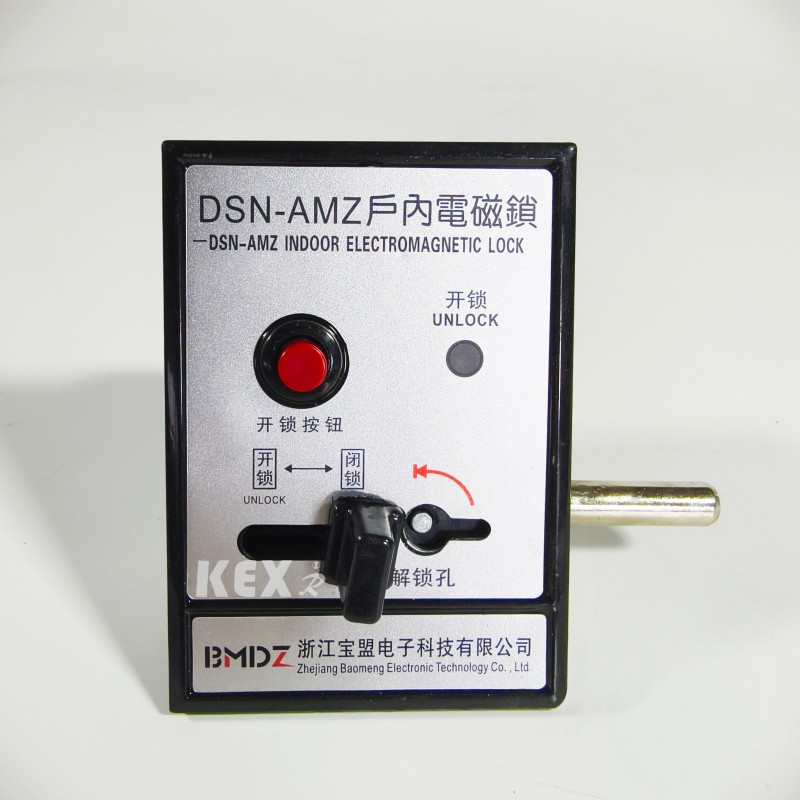

3.屋内用電磁錠

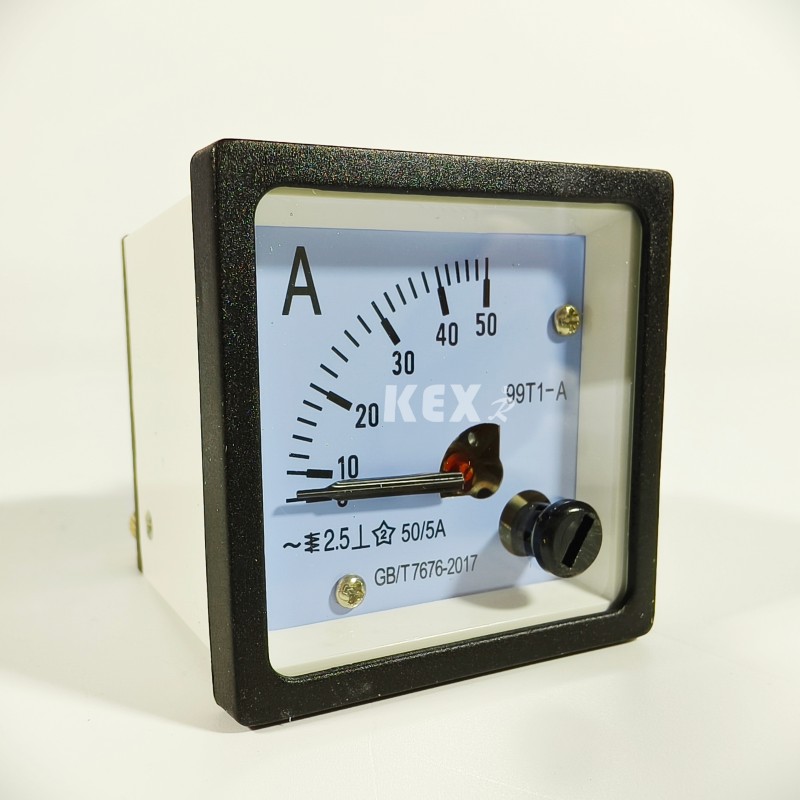

4. 電流計

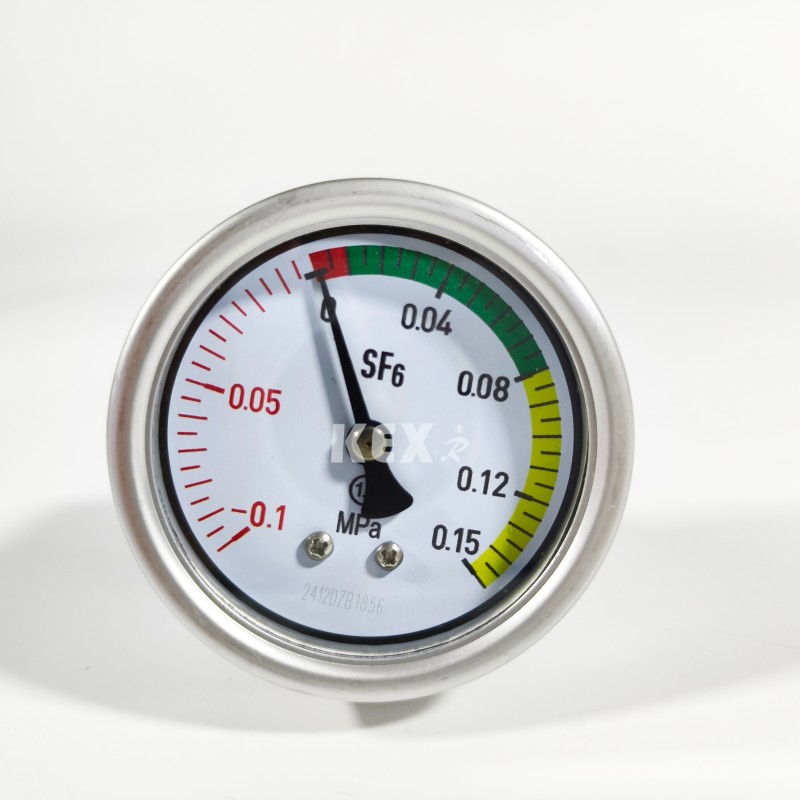

6.気圧計

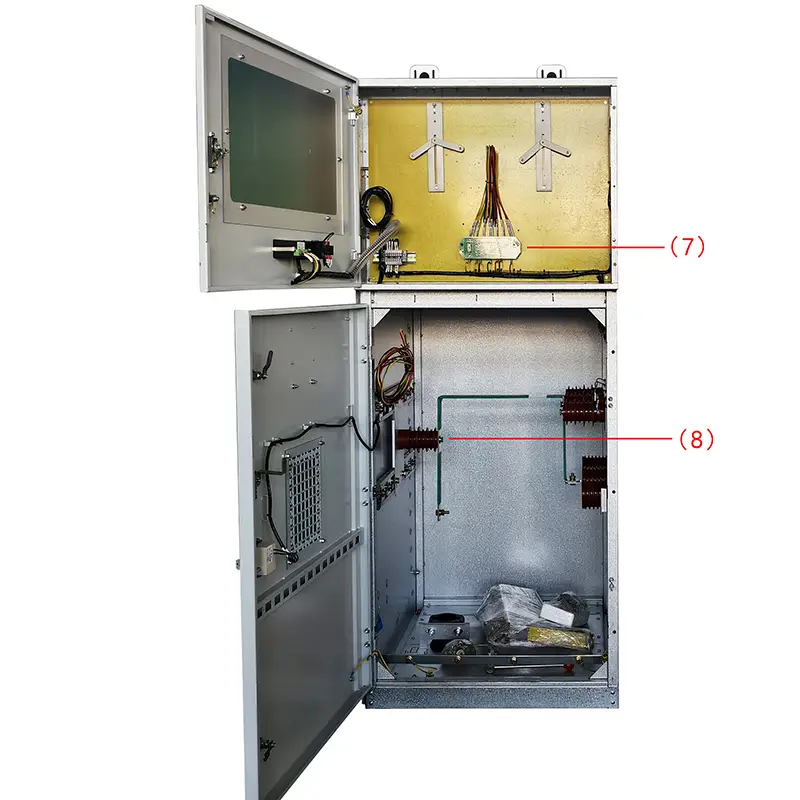

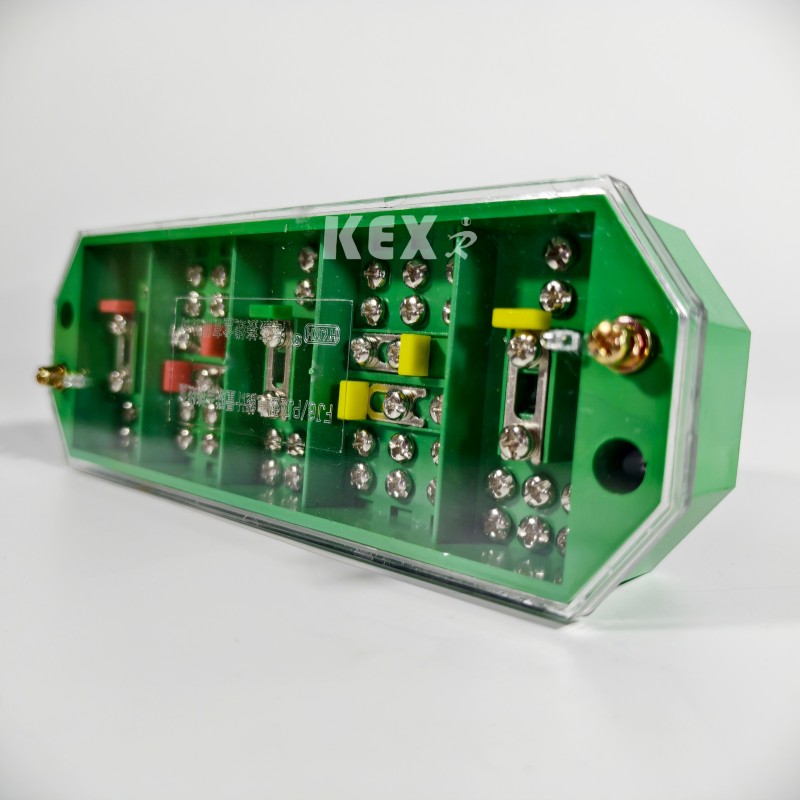

7. 3 相 3 線電気コネクタ

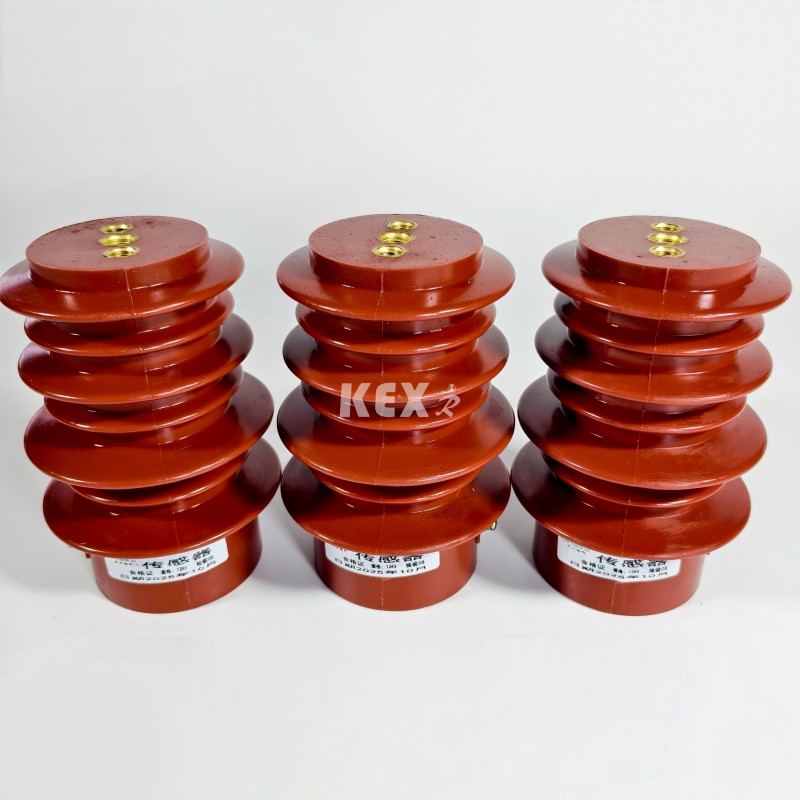

8.送信機

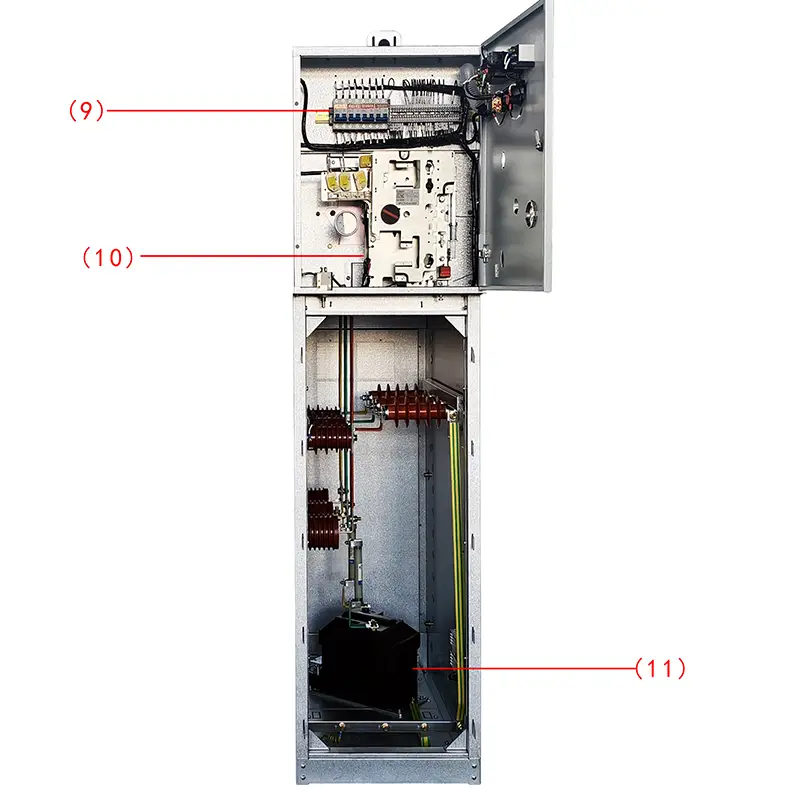

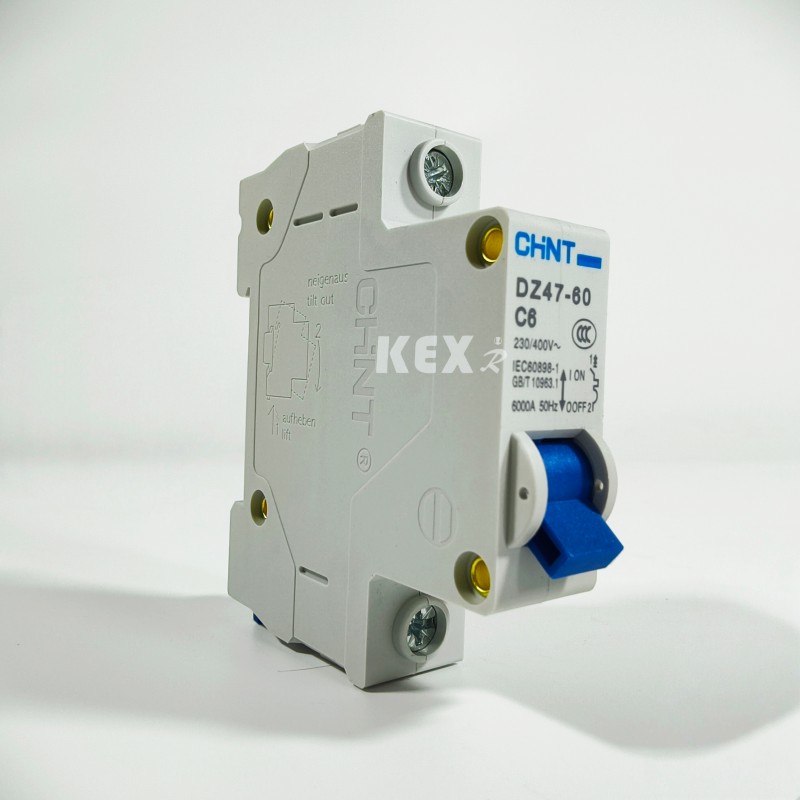

9. マクブ

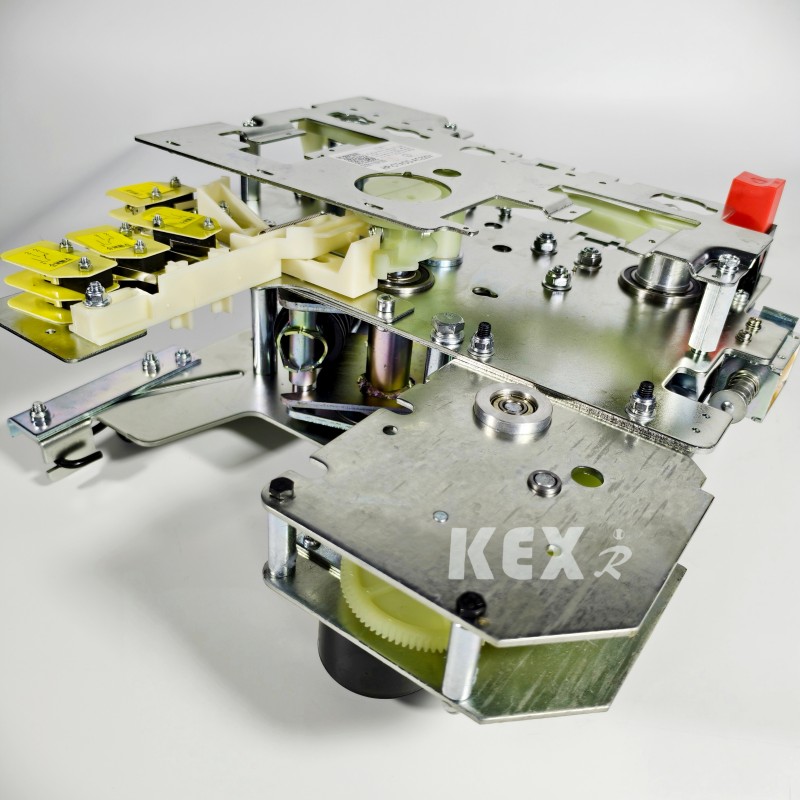

10. 動作機構

11.VT

●使用条件

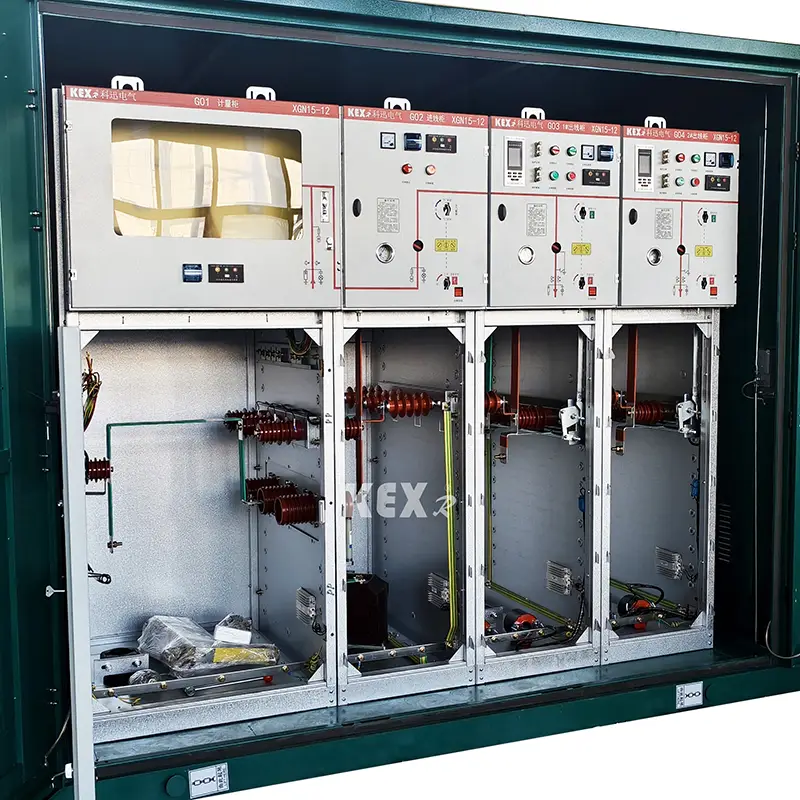

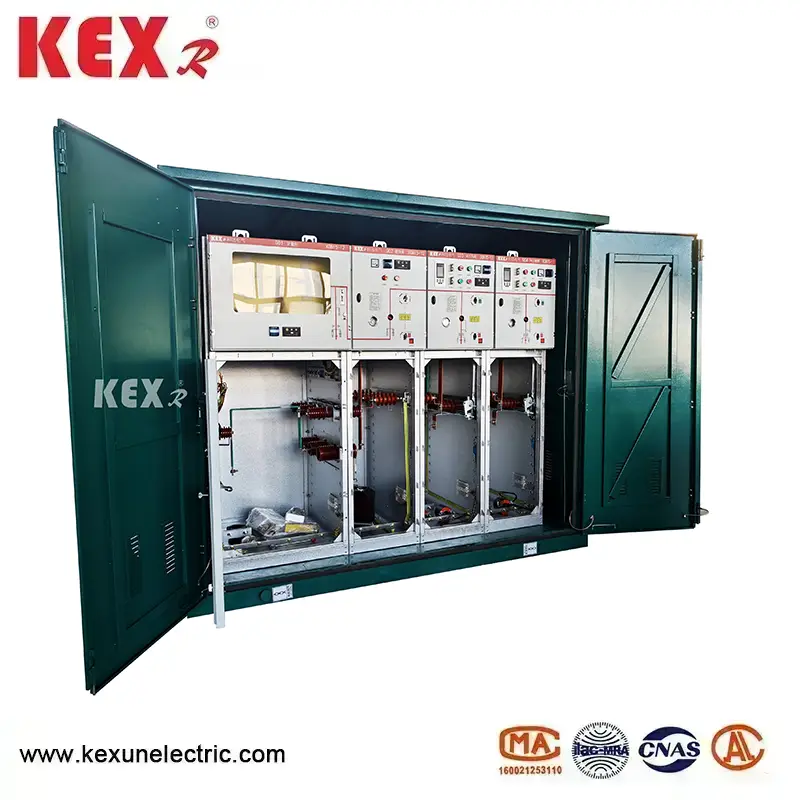

XGN15-12型モジュラーSF6リングメインユニットキャビネットは、メインスイッチとして六フッ化硫黄スイッチを採用し、キャビネット全体を空気絶縁した、コンパクトで拡張可能な新世代の金属密閉開閉装置です。シンプルな構造、柔軟な操作、信頼性の高いインターロック、便利な設置という特徴があり、さまざまな用途やさまざまなユーザーの要件に満足のいく技術ソリューションを提供できます。センシング技術と最新の保護リレーに加え、高度な技術性能と軽量で柔軟な組み立て方式を採用しており、市場の変化するニーズに完全に対応できます。

XGN15-12 SF6リングメインユニットキャビネットのメインスイッチはそれぞれFLN36とFLN48を採用し、SF6ロードスイッチとABBオリジナルSFGを採用し、ユーザーのニーズに応じてABBオリジナルのVD4/S、HD4/Sサーキットブレーカー、VS1サーキットブレーカーも装備できます。

● 作業環境

◆標高≤1000m

◆周囲温度 -25～40℃

◆一日の平均相対湿度は 95% を超えません。月平均相対湿度は 90% を超えません。

◆耐震性：8度。

◆激しい振動や衝撃がなく、火気、化学腐食、爆発の危険のある場所。

● 規格

XGN15-12モジュラーSF6リング本体キャビネットは以下の規格を満たしています

IEC298・IEC265・IECL29・IEC694 ・IEC420 ・IEC56 ・IEC529 ・IEC932 ・GB3804 ・GB3906 ・GB11022

●XGN15-12型モジュラーSF6リング本体キャビネットの技術パラメータ表

●XGN15-12型モジュラーSF6リング本体キャビネットの構造

◆バスバー室：ロードスイッチ

開閉器室には3連の負荷開閉器が設置されています。ロードスイッチのシェルはエポキシ樹脂製で、六フッ化硫黄（SF6）ガスが充填されています。ガスは絶縁媒体であり、お客様の要件に応じてスイッチルームにS6Fを設置することができます。ガス密度計または警報接点付きガス密度計。

◆ケーブル室：操作機構、連動機構、低圧制御室。

負荷開閉器キャビネットは、主にケーブル接続に使用される十分なケーブルルームを備えているため、単芯または3芯ケーブルをシンプルな非シールドケーブルヘッドで接続することができ、同時に避雷器、変流器、下位接地スイッチなどの要素を十分なスペースに設置できます。標準設計によると、食器棚のドアには観察窓と安全インターロック装置があり、ケーブル室の底板にはシーリングカバーと適切なサイズのサポートフレーム付きケーブルクランプが装備されています。ケーブルルームの底板と前面ドアフレームは取り外し可能で、ケーブルの取り付けが容易です。

◆混練機構、連動機構、低圧制御室

インターロック付き低圧室は制御盤の役割も同時に果たします。低圧チャンバーには、位置インジケーター付きのスプリング操作機構、機械的インターロックおよび装置が装備されており、補助接点、トリップコイル、緊急トリップ機構、容量性ライブディスプレイ、キーロックおよび電気操作装置も装備することができます。同時に、低圧チャンバー内のスペースに制御回路、測定器、保護リレーを設置することもできます。幅 750 mm のキャビネットには 2 つの同一の低電圧チャンバーがあり、より多くのアクセサリを装備できます。 XGN15 スイッチ キャビネット全体は 2 つの部分に分けることができ、キャビネットの上部にはバス ルーム、負荷スイッチ、操作機構、低電圧室が含まれ、下部のケーブル ルームから分離されています。したがって、上部ユニットに設置されている機器の分解・改造を安全かつ便利に行うことができ、上部ユニットごと交換することも可能です。

◆バスバー室

バスバー室はキャビネット上部に配置されています。バスルームでは、メインバスが相互に接続され、開閉装置の列全体を走行します。

●XGN15-12型モジュラーSF6リング本体キャビネットの基本構成品

▶FLN36タイプSF6ロードスイッチは外国技術を導入して自社のために開発、生産され、国内の電力システムの要件に従って、閉、開、接地の3つの動作状態があります。

▶ロードスイッチの動的接点と静的接点は強化構造のダイカストエポキシ樹脂シェル内に配置され、消弧媒体としてSF6ガスが使用され、空気圧は14barです。各ロード スイッチは密閉型でメンテナンスフリーで、気圧計は個別に選択できます。ロードスイッチの設置方法は、ケーブルルームとバスルームの間にスチール製の隔壁を配置し、水平に設置することで、運用と保守の最も厳しい安全要件を満たしています。内部でアーク放電が発生すると、ロード スイッチ シェルの背面に構造的な弱点があり、そこが流され、キャビネット上のアーク放電バルブが流されて、過圧の空気流がキャビネットの外に誘導されます。

▶SF6ロードスイッチにはシングルスプリング操作機構（Kタイプ）とダブルスプリング操作機構（Aタイプ）の2種類の操作機構があり、上記2種類の操作機構に電動機構を追加することで遠隔電気制御を実現します。

●選べるスキーム

□スキーム例1

◆標準構成と特長

▶630Aバス

▶ロードスイッチ：FLN36-12D/T630-20

▶3連ロードスイッチ（投入、遮断、接地）または2連ロードスイッチ（投入、遮断）

▶スイッチ操作端には視認窓が設置されています。

▶メインスイッチとアーススイッチは2つの別々の操作穴で操作され、相互にセルフロックされます。

▶負荷スイッチ、接地スイッチの位置表示

▶容量性電圧インジケーター付きスイッチ本体

▶密度リレー付SF6ガス圧力計

▶ケーブルルーム前面パネルに連動する接地スイッチ

◆ オプションの構成と機能

▶貸切バス延長

▶負荷切換動作モーター：AC220V/110V DC220V/110V/48V

▶短絡および地絡故障インジケーター

▶避雷装置（配電型、発電所型、放出型）

▶CTとメーターの測定

▶動作電源用変圧器PT

▶AC110V/220V インレットラインの活線接地閉鎖（下部ケーブルが活電しているときの接地スイッチと閉鎖接地閉鎖の下部ゲート）

▶補助接点:メインスイッチ 4NO+4NC 接地スイッチ 2NO+2NC

□スキーム例2

◆標準構成と特長・

▶630Aメインバスバー

▶ロードスイッチ：FLN36-12D/T100-50

▶3連ロードスイッチ（投入、遮断、接地）

▶3連ロードスイッチ、ヒューズヘッドおよびヒューズエンドアーススイッチ

▶メカニカルリンケージ用

▶ヒューズトリップ表示とリモート信号送信

▶スイッチ操作端には視認窓が設置されています。

▶メインスイッチとアーススイッチは2つの別々の操作穴で操作され、相互にセルフロックされます。

▶負荷スイッチ、接地スイッチの位置表示

▶容量性電圧インジケーター付きスイッチ本体

▶密度リレー付SF6ガス圧力計

▶ケーブルルーム前面パネルに連動する接地スイッチ

◆ オプションの構成と機能

▶貸切バス延長

▶負荷切換動作モーター：AC220V/110V DC220V/110V/48V

▶ショートおよび地絡故障インジケーター

▶CTとメーターの測定

▶損失電圧トリップ AC220V

▶過電流断路器：GL25/5

▶補助接点：メインスイッチ 4NO+4NC 接地スイッチ 2NO+NC

▶トリップコイル：AC220V/110V DC220V/110V/48V

▶ヒューズヒューズ（故障信号）：1NO

▶信号付圧力計：1NO

□スキーム例3

主要プログラム番号 D07

◆標準構成と特長

▶LZZBJ9変流器2個

▶JDZ変圧器2台

▶PTヒューズを保護する

▶ケーブルルーム前面パネルの連動

◆オプション構成と機能

▶Aスイッチ付電圧計

▶スイッチ付電流計

▶3CT、3PT

▶開閉装置キャビネットの通電を示す容量性電圧インジケーター

▶電力量計

▶ネガティブコントロール
